滚花坐立螺旋解压把玩件结构设计

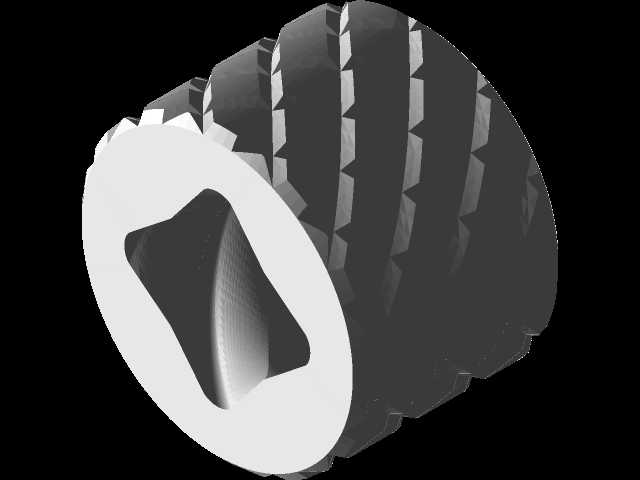

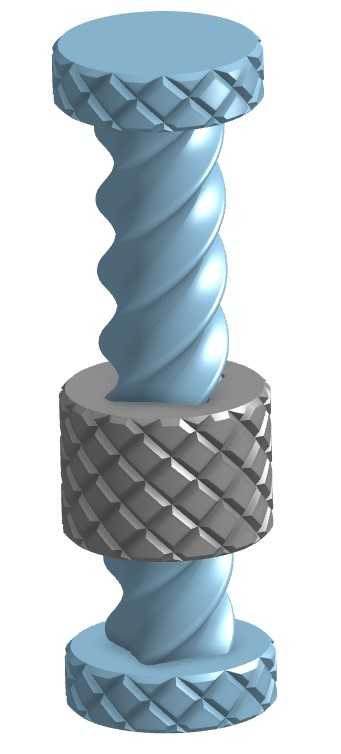

　　这款螺旋滚花把玩件的结构设计，核心围绕指尖触觉反馈与坐立平衡特性展开，整体采用三段式同轴螺旋结构，上下两端为带菱形滚花纹理的端盖，中间段为连续变径螺旋柱体，两段滚花端盖分别位于螺旋柱的上下限位位置，既作为结构限位件防止螺旋段脱出，也通过滚花纹理提供足够的指尖摩擦力，方便使用者单手捏持转动。从实际应用场景来看，这类结构件主要作为桌面解压把玩物件，适配办公场景下的指尖触觉分散需求，也可作为机械结构演示的小型教具，直观展示螺旋副的运动特性，滚花端盖的菱形纹路采用标准网纹滚花参数设计，纹路深度控制在0.3mm左右，既保证触感清晰不打滑，也避免纹路过深造成硌手的问题，螺旋柱的导程设计经过多次调试，转动时的阻尼感均匀，不会出现卡顿或松垮的情况，

　　上下端盖的外径保持一致，整体放置在平面上时可通过螺旋段的曲面支撑实现坐立平衡，倾斜一定角度也能依靠自身结构重心回正，这也是其坐立特性的核心设计点。在设计思路上，首先确定整体同轴度公差要求，三段结构的同轴度控制在0.05mm以内，保证螺旋转动时无偏心晃动，螺旋柱的曲面采用连续光滑过渡，无尖锐棱角，所有边角都做了R0.5的圆角处理，避免把玩时划伤皮肤，滚花端盖的厚度设计为5mm，既保证结构强度，也控制整体重量在适合单手持握的范围内，整体高度控制在45mm左右，端盖外径28mm，这个尺寸刚好适配成年人拇指与食指的捏持范围，长时间把玩也不会产生手部疲劳。从安装边界来看，这款结构件为一体式组装结构，上下端盖与中间螺旋柱采用间隙配合，

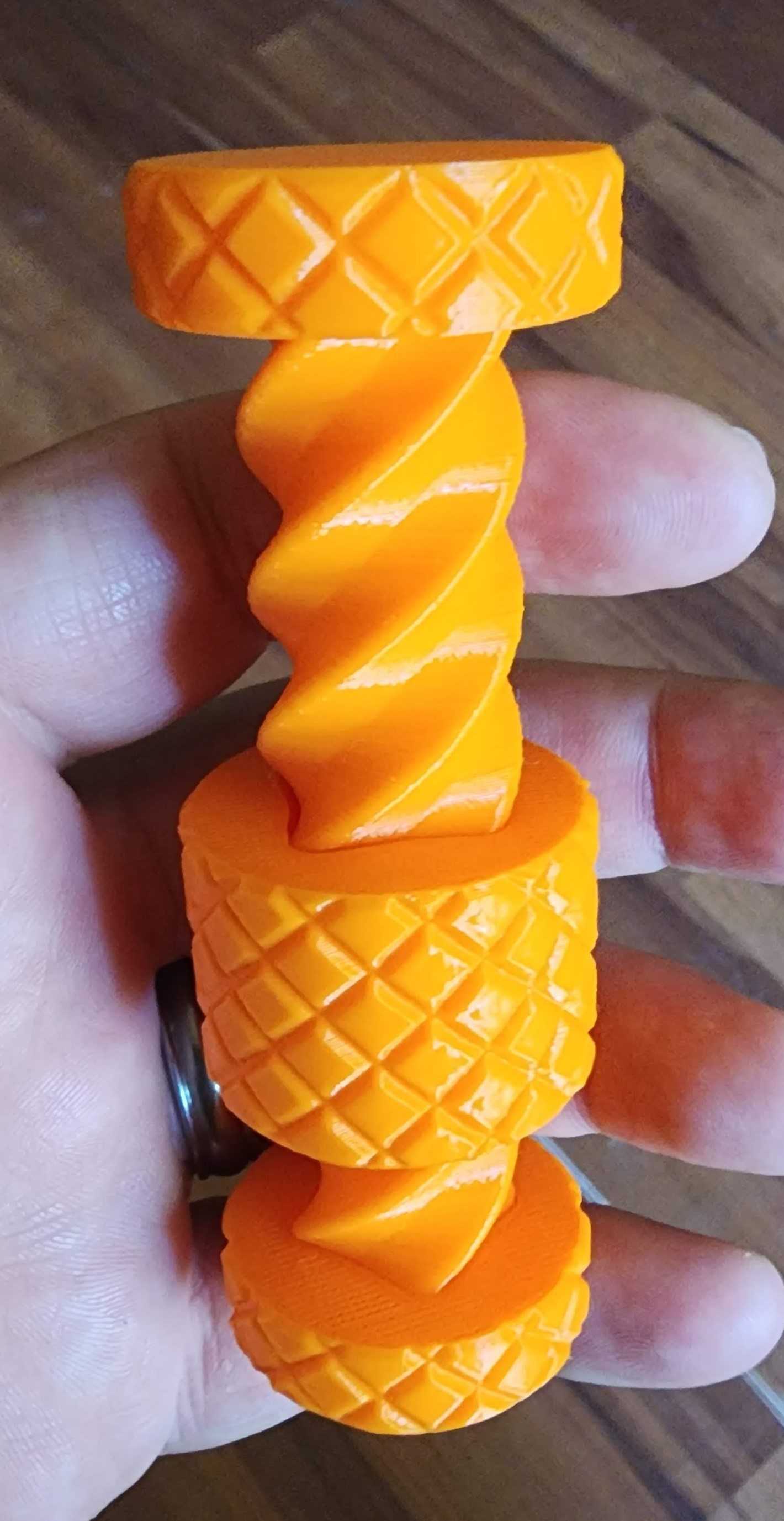

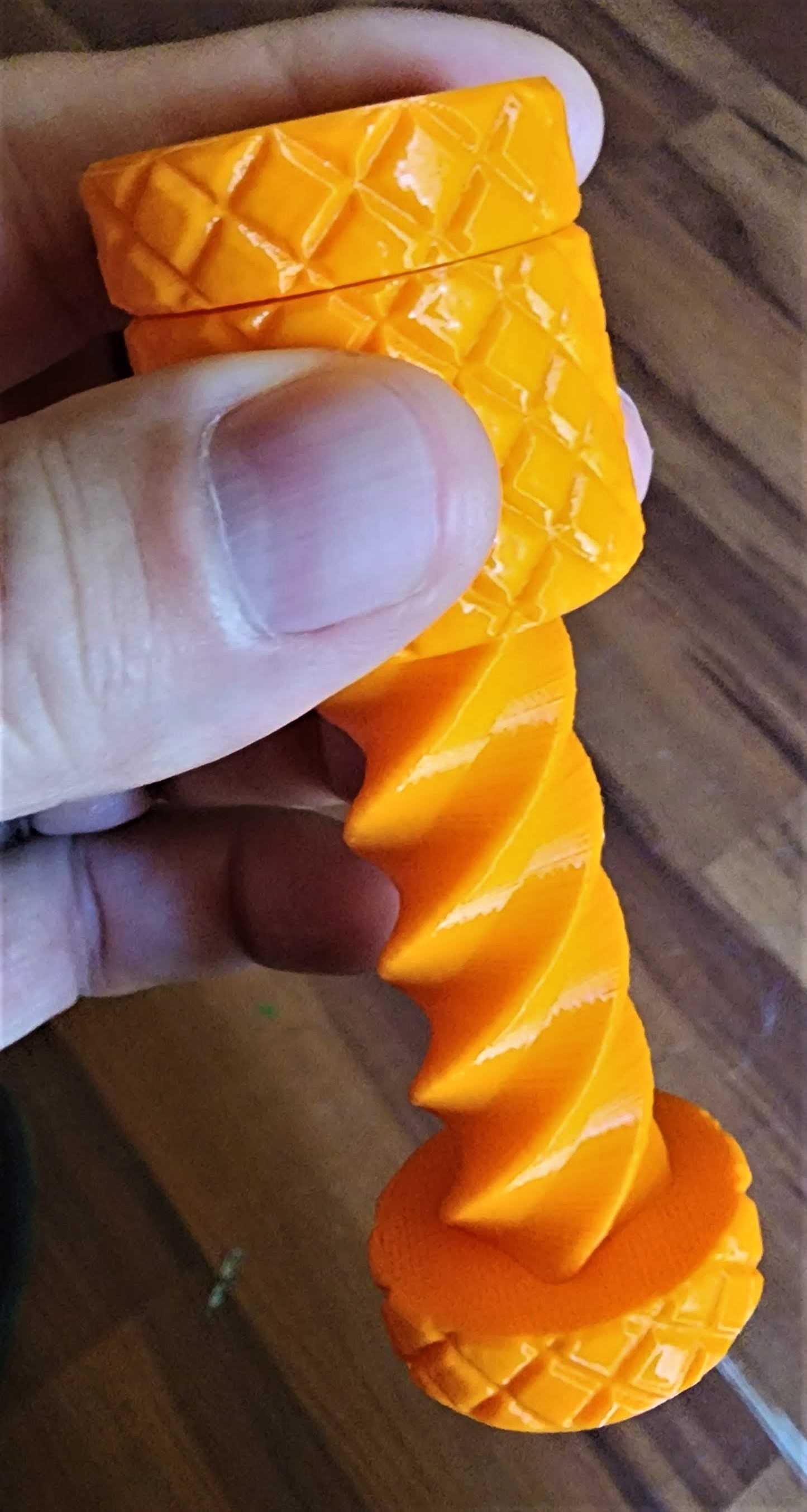

　　配合公差选用H7/g6，保证转动顺畅无卡滞，组装后轴向窜动量控制在0.2mm以内，既不会出现松动脱落的情况，也能保证螺旋转动的灵活度，滚花端盖的端面做了平面度处理，放置在光滑桌面时不会出现晃动，螺旋柱的曲面轮廓度公差控制在0.1mm以内，保证转动时的阻尼一致性，整体结构没有额外的紧固件，依靠螺旋自身的限位结构实现组装，拆解也仅需反向旋出即可，方便后续的表面处理或材质更换。在功能特性上，除了基础的转动解压功能，其坐立平衡特性也拓展了把玩方式，可通过指尖拨动使其在桌面旋转，依靠自身重心保持稳定站立，也可单手捏持两端滚花盖进行螺旋伸缩动作，不同的把玩方式对应不同的触觉反馈，滚花纹理的触感、螺旋转动的阻尼感、平衡站立的视觉反馈，

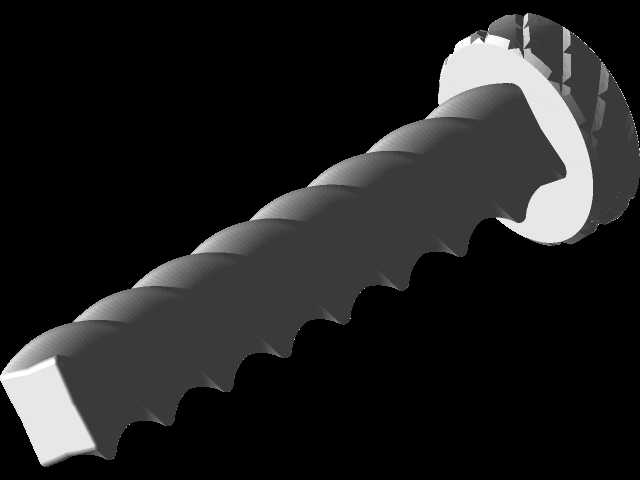

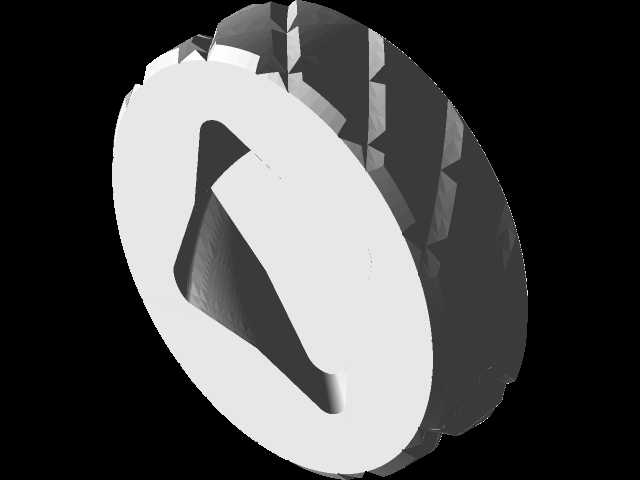

　　三者结合形成多感官的解压体验，结构材质可选用金属或工程塑料，金属材质可提供更扎实的重量感与阻尼反馈，工程塑料材质则重量更轻，适合长时间携带把玩，两种材质的结构参数保持一致，仅需调整表面处理工艺即可适配不同的使用需求。从结构设计的工程角度来看，这款零件的建模难点在于螺旋曲面与滚花纹理的衔接处理，滚花纹理不能延伸到螺旋配合面，否则会造成配合卡顿，因此在建模时需要明确划分滚花加工区域与配合面区域，两者之间预留0.8mm的过渡台阶，避免加工时纹理干涉，螺旋柱的导程与螺距经过反复验证，最终选用12mm导程的双头螺旋结构，既保证转动时的行程足够，也不会因为导程过大导致结构强度不足，端盖内侧的限位凸台高度设计为1.5mm，刚好卡住螺旋柱的端面，实现轴向限位，凸台与螺旋柱端面的接触面积控制在合理范围，避免接触面积过大造成转动阻力过大。
