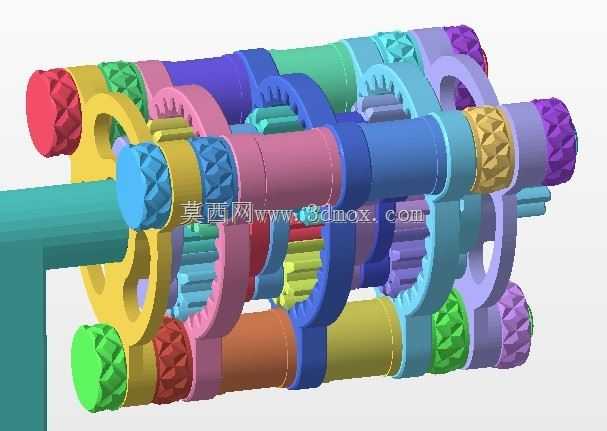

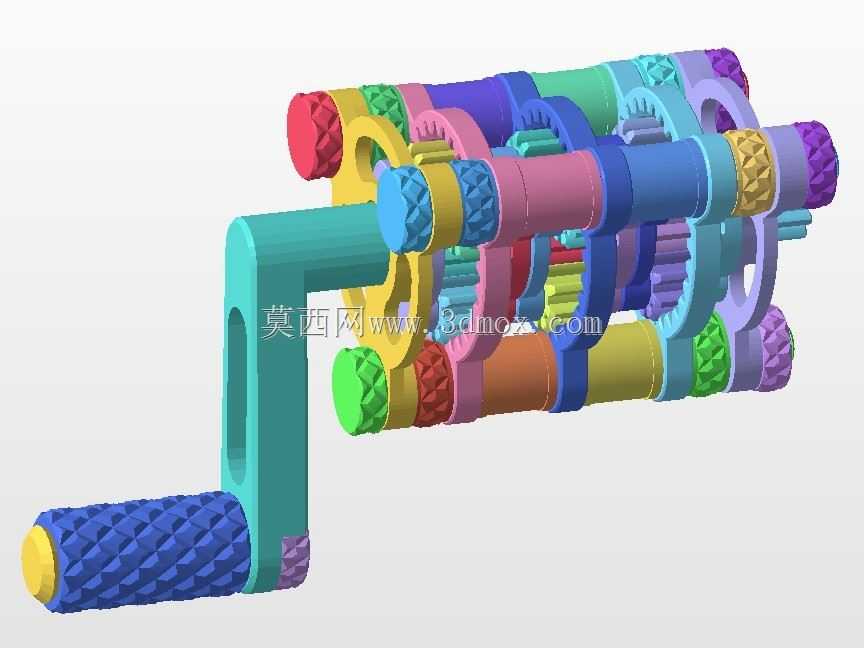

彩色分件三级行星齿轮手摇传动结构

　　这套三级行星齿轮传动结构采用手摇输入的驱动形式，整体采用分件式彩色设计，不同功能的零件通过色彩区分，既方便装配过程中的零件识别，也能直观展示多级行星传动的动力传递路径。从实际应用场景来看，这类紧凑结构的多级行星减速组件，既可以作为机械原理教学的演示教具，让学习者直观观察行星轮、太阳轮、内齿圈的啮合运动过程，理解减速比的分配逻辑，也可适配小型桌面机械装置、创意玩具、低负载自动化演示台的动力传输需求，在有限的安装空间内实现大减速比的动力输出。

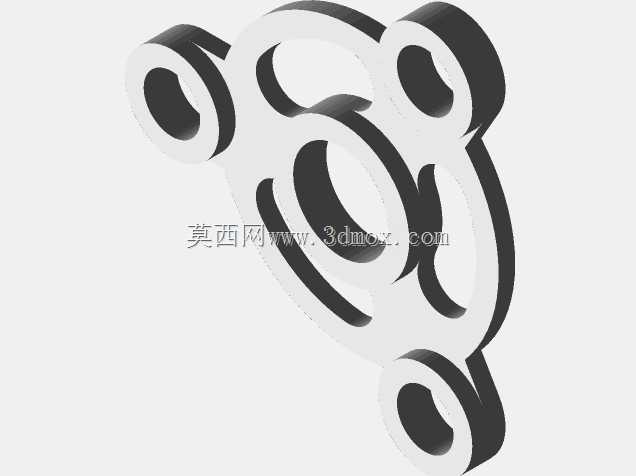

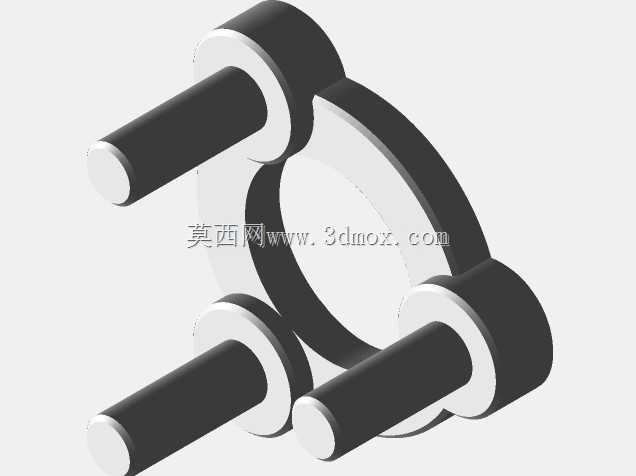

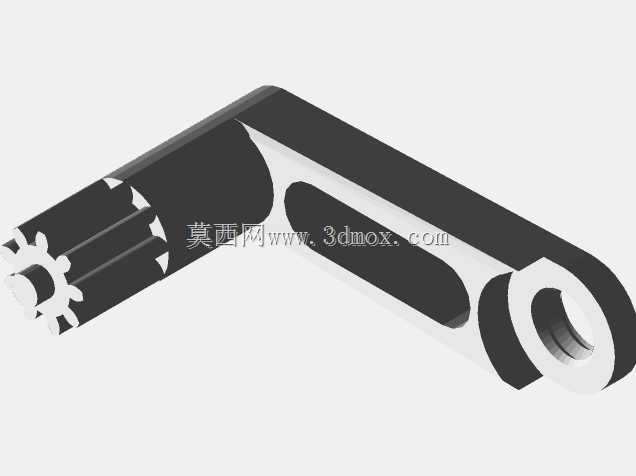

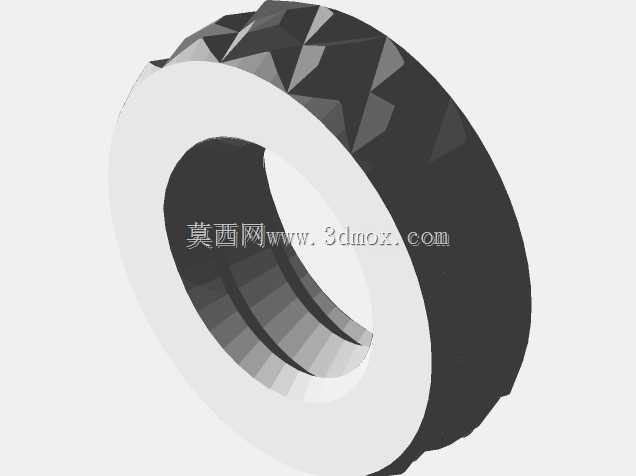

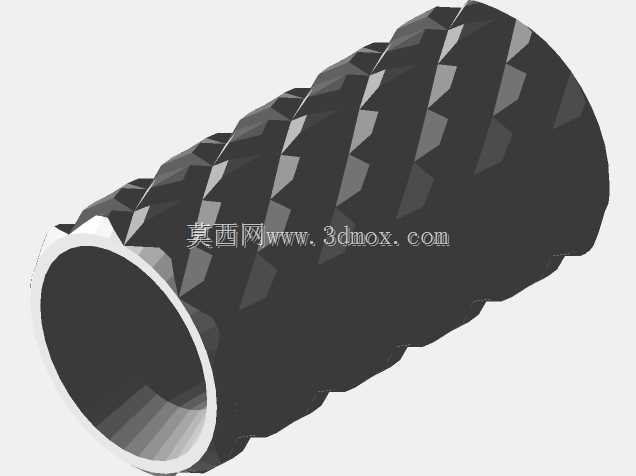

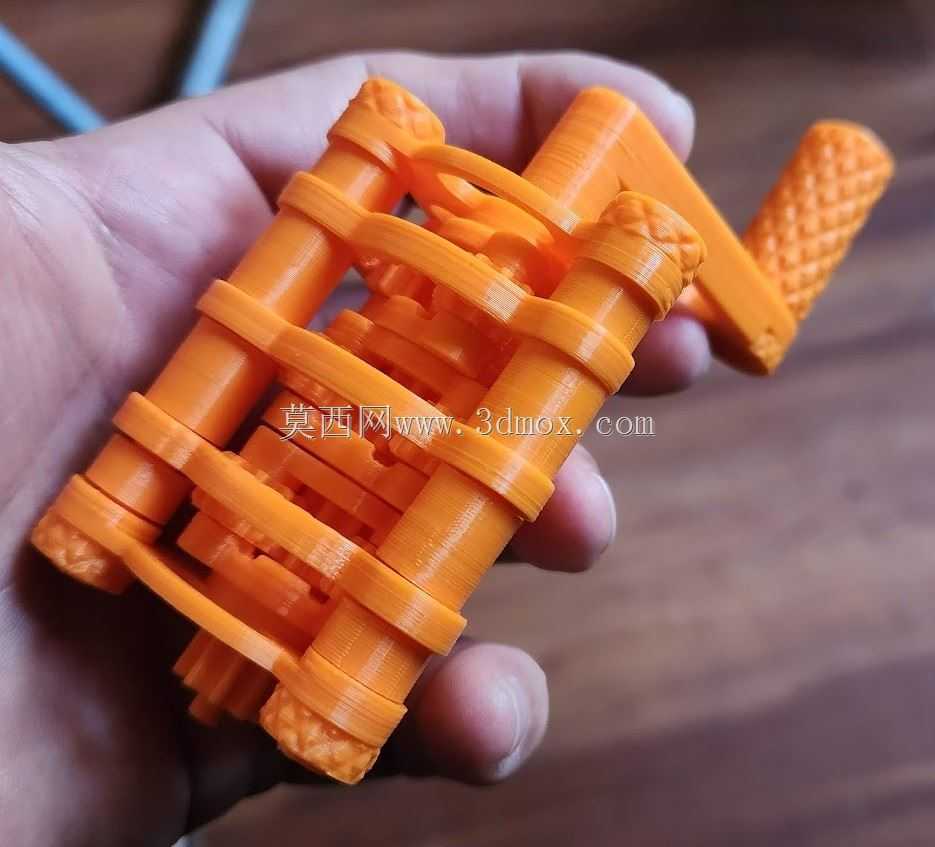

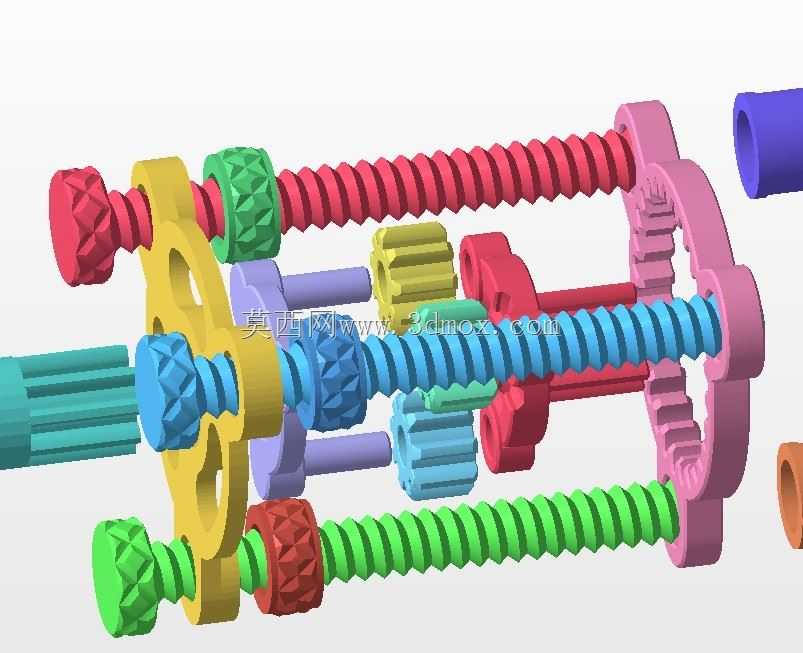

　　设计过程中，对原有参考结构做了细节优化，提升了各啮合零件的轮廓精度，在行星架与轮组的配合位置增设了垫片结构，用来抵消多层轮组堆叠产生的轴向窜动间隙，避免传动过程中出现轮组偏摆、卡滞的问题，同时去除了非必要的螺纹结构，简化了零件的加工与装配流程，降低了小尺寸零件的制作难度。整体结构的输入侧采用带滚花纹理的摇柄设计，握持施力时不易打滑，摇柄与输入轴的连接段做了等径过渡，避免应力集中导致的轴段断裂。

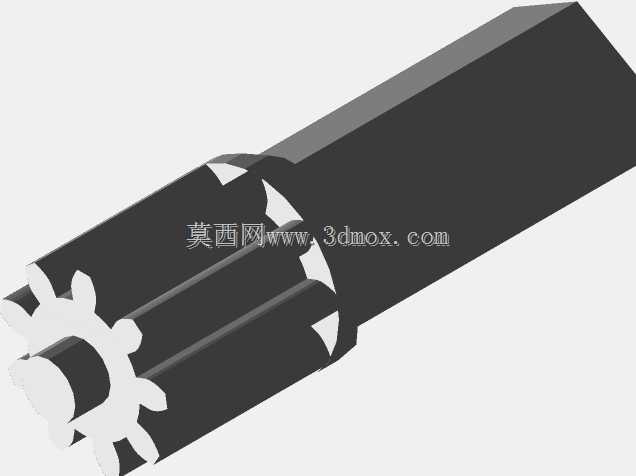

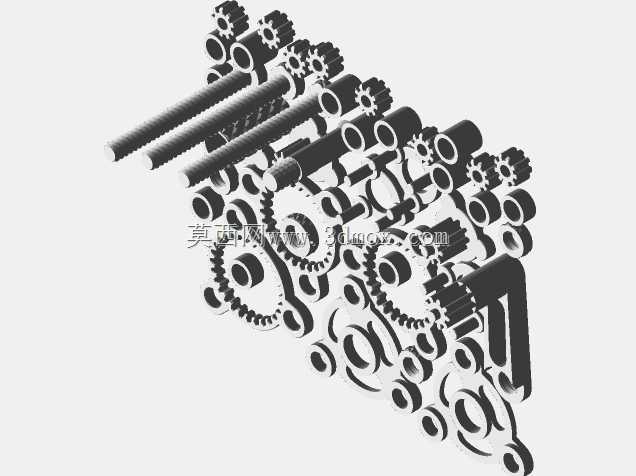

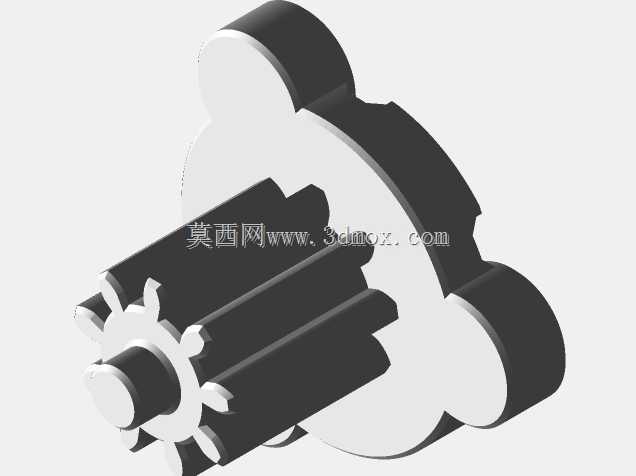

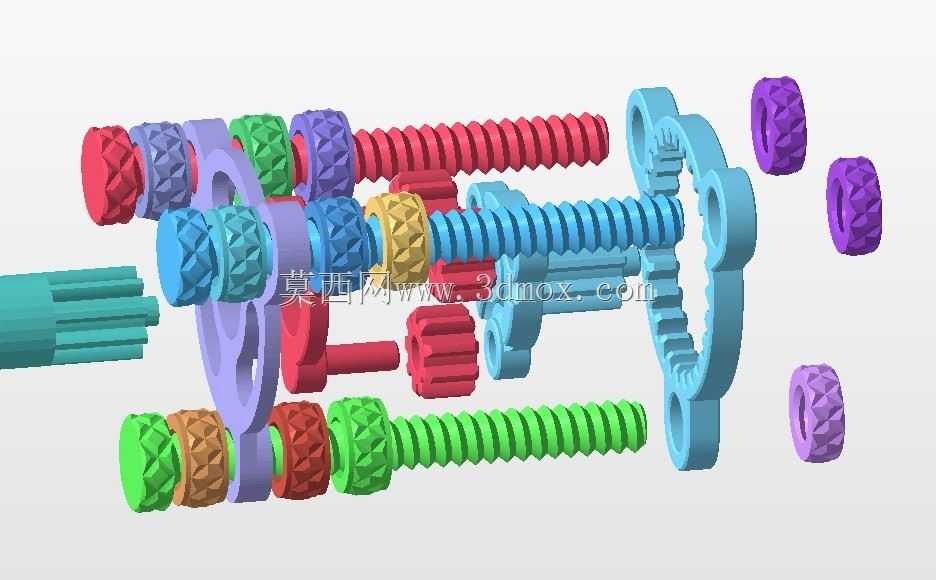

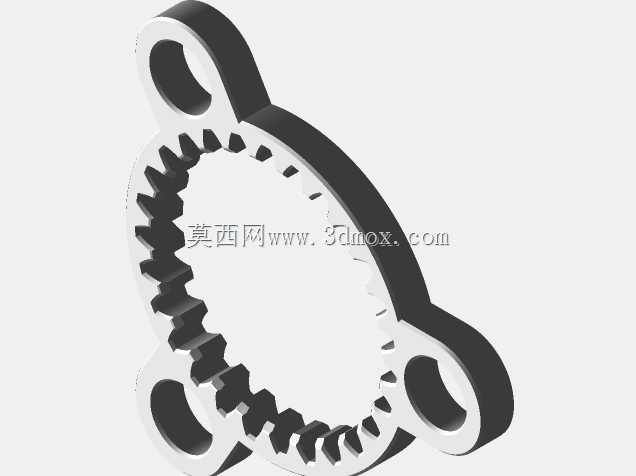

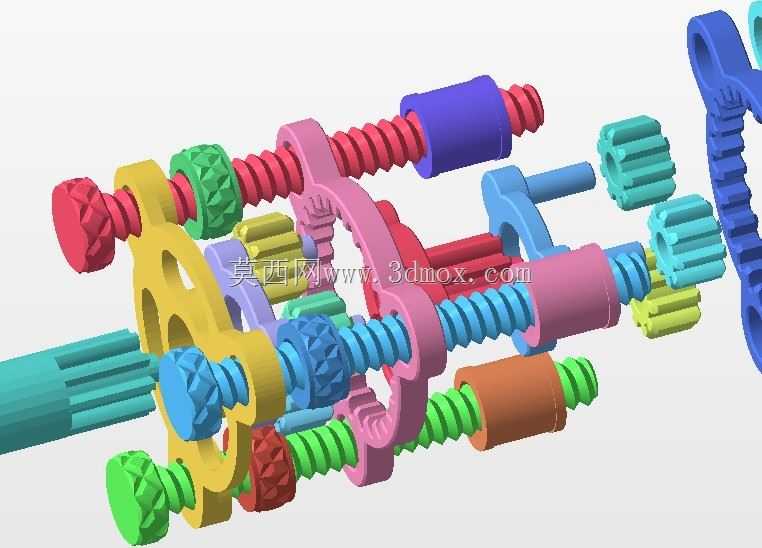

　　从安装边界来看，整体结构沿轴向的堆叠长度适配小型桌面装置的安装空间，径向尺寸控制在单手握持的范围内，不需要额外预留过大的安装避让空间，各层行星轮均做了等角度均布设计，运转过程中载荷均匀分配在三个行星轮上，运转平稳性更好，不会出现偏载导致的轮齿磨损加剧问题。轮齿啮合侧隙控制在合理范围，既保证手摇转动时没有明显的回差，也不会因为侧隙过小导致转动阻力过大，手动驱动时手感顺滑。各层内齿圈与外侧支撑结构做了一体化设计，减少了额外的固定零件数量，装配时只需要按照层级依次叠放太阳轮、行星轮、行星架，最后通过端盖限位即可完成组装，不需要复杂的紧固件连接，拆卸维护也十分便捷。
