AR15来福枪用抑制型单芯消音器结构

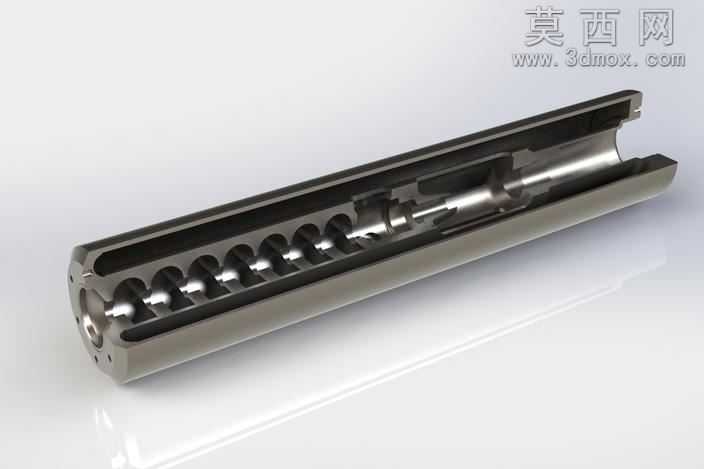

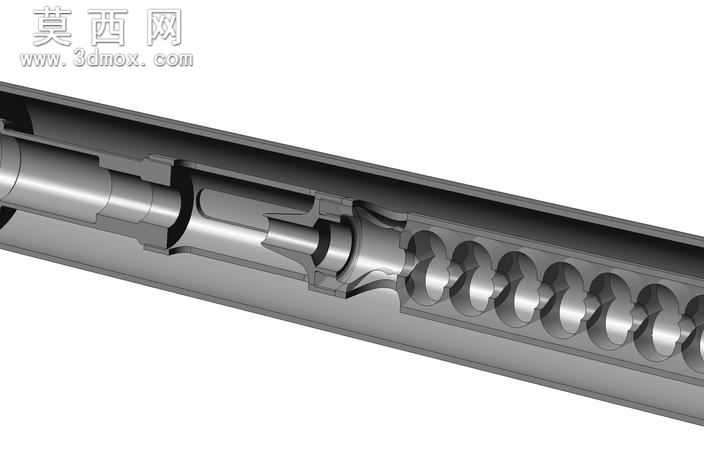

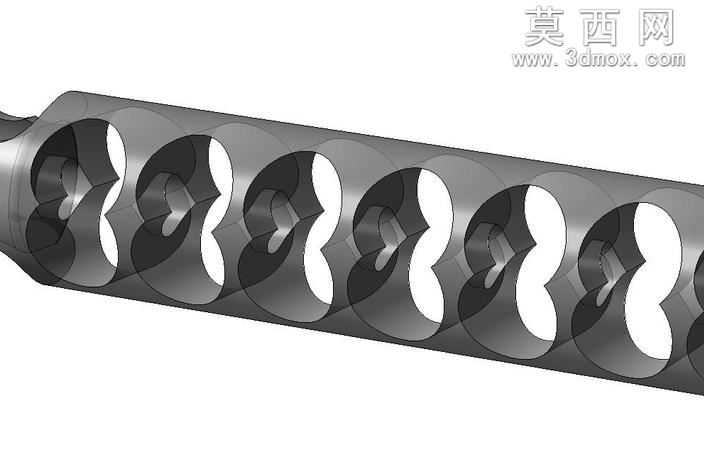

本模型为枪械配套的消音单芯组件，采用SolidWorks进行全参数化三维建模，完整还原了消音器内部的多腔室串联结构，建模过程中严格遵循超音速弹药消音的流体力学设计逻辑，首先绘制主体外管的回转基体，通过拉伸切除构建出两端的安装定位接口，一端预留与枪管对接的同轴定位台阶，另一端设计出排气导向的收口结构。内部消音芯体采用阵列式腔室设计，逐一切割出等距排布的节流隔板，每块隔板上预留偏心的气流过孔，相邻隔板的过孔采用错位排布方式，迫使高压火药燃气在腔室内形成多次折返流动，避免燃气直接沿轴向快速喷出产生强激波噪音。建模时对每一处隔板的边缘做了微小的圆角过渡处理，既还原了实际加工中的倒角工艺，也避免了模型在后续工程分析时出现应力集中的网格畸变问题。材质渲染阶段，整体部件赋予哑光金属钢材质，调整金属粗糙度参数模拟真实枪械部件的发蓝处理表面质感，外管表面添加细微的拉丝纹理，内部腔室的壁面设置略低的反光度，体现金属部件长期受燃气冲刷的哑光质感。结构设计上重点优化了补偿腔的容积占比，将整体近一半的内部空间设置为初始膨胀腔，让喷出的高压火药燃气首先进入大容积腔室完成第一次膨胀降压，后续串联的多级小腔室逐次对气流进行节流减速，通过多级阻尼作用将燃气压力逐步降低，最终减少燃气喷出时的压力跃变，实现降低射击噪音的效果，经结构核算该结构可将枪口声压水平降低约120分贝，同时避免消音结构带来的弹道偏移问题。模型完整保留了所有内部结构细节，未做多余的外部装饰结构，所有特征均保留建模参数，可直接用于后续的工程仿真、3D打印验证或者结构优化调整，各部件之间的装配关系完全按照实际装配逻辑设置同轴配合、端面贴合配合，不存在干涉问题，能够直观展现消音器的消音工作原理。
