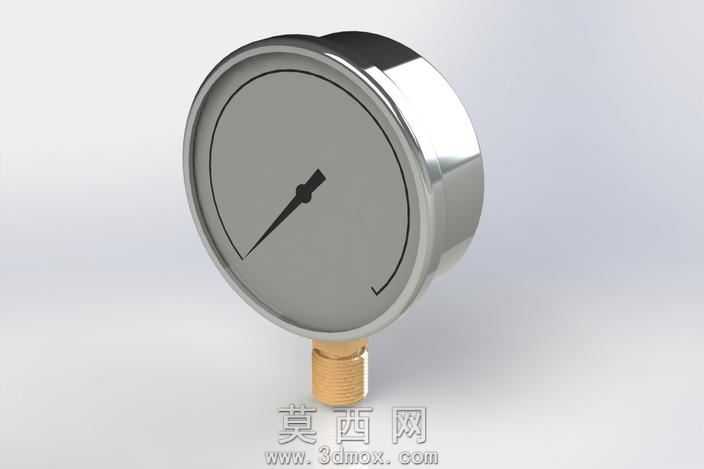

径向安装式普通压力表三维结构设计

做这个压力表模型的时候，我是从加工适配的角度切入的，毕竟这类工业仪表最终要落地量产，建模阶段就得把后续机加、装配的坑提前填上。最先敲定的是下部的外螺纹接头，选的是日常管路最常用的M20×1.5规格，建模时特意把螺纹收尾段做了1.5圈的退刀过渡，没有直接把螺纹切到接头和表壳的贴合面，不然实际车削加工的时候刀具容易撞在台阶面上，后续缠生料带安装的时候也不会因为螺纹棱边刮破密封带造成渗漏。接头和表壳连接的位置留了0.2mm的环形定位止口，装配的时候不用反复对齐找正，压装的时候就能自动保证同轴度，不会出现接头歪掉导致表盘偏斜的问题。

表壳部分用的是旋压成型的薄壁结构，建模时没有把壳壁做等厚处理，靠近正面玻璃压圈的位置特意加厚了0.3mm，因为这个位置后续要卷边压住透明表蒙，太薄的话卷边的时候容易出现开裂或者压不紧的情况，表壳侧面的抛光圆角做了R1.2的连续过渡，没有留尖锐的棱边，既符合五金抛光的工艺要求，不会出现抛光死角，也能避免安装时割伤操作人员的手。表盘的刻度圈我没有做细碎的刻线凹槽，而是留了0.1mm的浅凸台，后续做丝印的时候定位更准，不会因为凹槽积墨导致刻度模糊，指针的轴孔和内部机芯的输出轴做了H7的间隙配合，指针尾部的平衡锤特意调整了配重角度，保证模型做运动仿真的时候，指针转动不会出现卡滞或者偏重歪斜的情况。

材质调试的时候，表壳选了亮面镀铬的金属材质，特意把反射粗糙度调到了0.15，不会像镜面那样反射过多环境光显得失真，又能体现金属壳体的抛光质感，下部的铜接头用了黄铜拉丝材质，拉丝方向顺着接头轴向做，和实际五金件的加工纹理保持一致，表盘用了哑光白的磨砂材质，避免反光过强看不清刻度，指针做了发黑处理的哑光黑金属质感，和白色表盘形成足够的对比度。做模型的时候特意把内部的机芯安装位留了足够的空间，没有为了外观好看把表壳做的过薄，后续如果要拓展做耐震压力表的版本，直接在壳体内腔填充硅油就行，不用重新调整壳体的整体尺寸，这个模型不管是用来做管路系统的装配演示，还是做工业产品的渲染素材，都能直接复用，不用再做结构上的大改。
