单芯式消音抑制器剖面结构设计

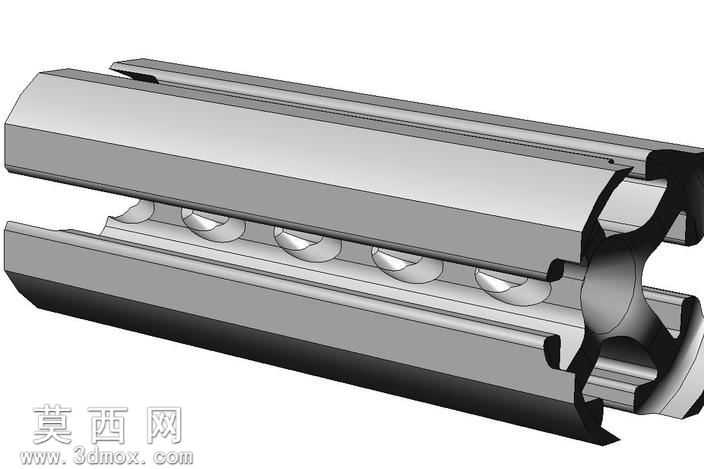

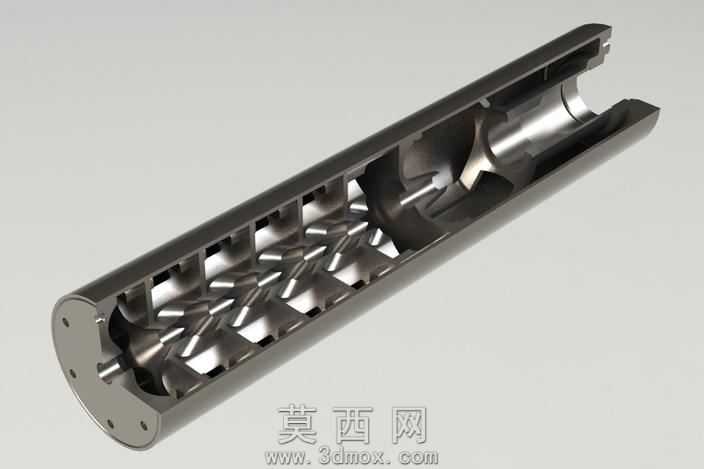

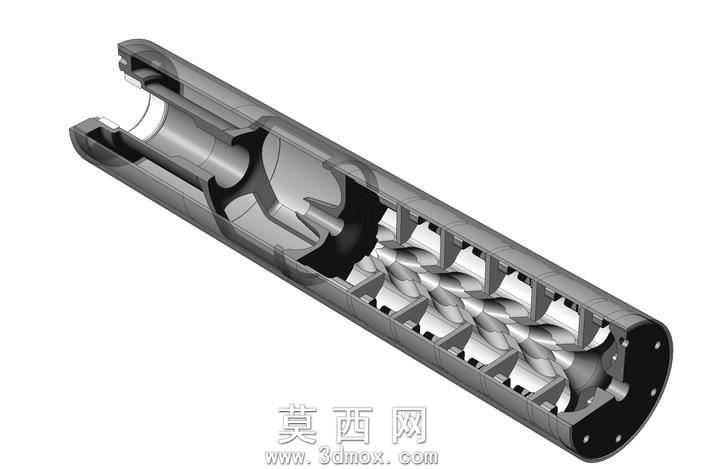

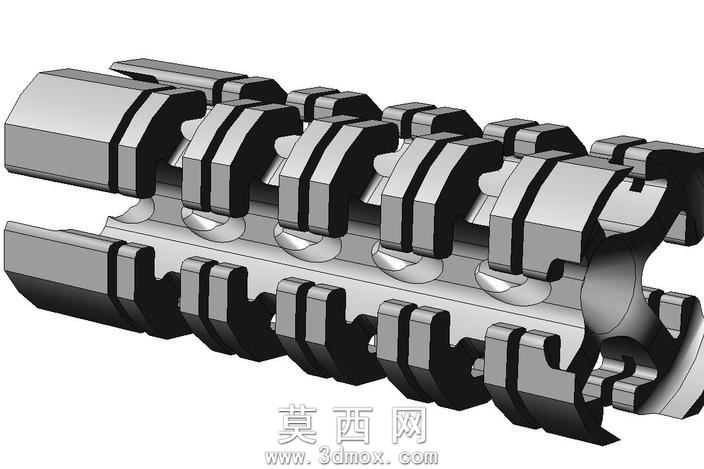

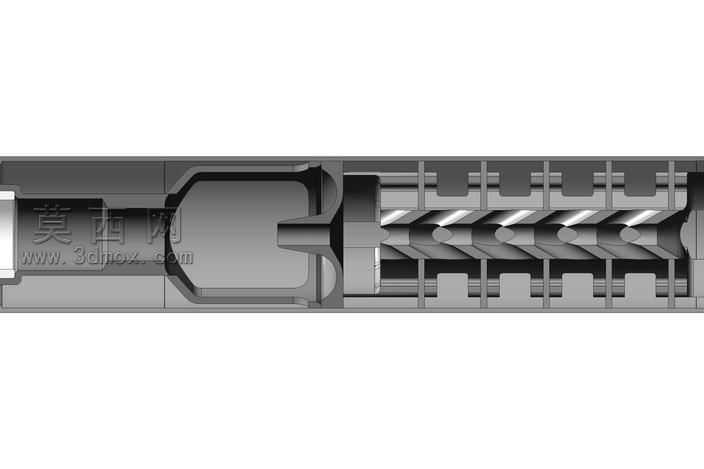

本模型采用三维参数化建模方式完成单芯式消音抑制器的全结构设计，通过剖切展示的形式完整呈现内部气流导向与消音腔体的排布逻辑。建模阶段首先构建外部圆柱壳体基础特征，以同轴度公差为约束完成两端安装定位孔、侧面开槽特征的绘制，保证壳体与内部芯体的装配精度。内部单芯结构采用阵列式导流腔设计，通过连续的螺旋导向隔板将腔体分隔为逐级扩容的消音舱室，建模时对每一片导流隔板的倾角、过渡圆角做参数化控制，既保证气流通过时的逐级减速泄压效果，也避免尖锐结构带来的应力集中问题。材质渲染阶段，外部壳体与内部导流结构均采用哑光金属材质，调整金属粗糙度、反射率参数模拟合金钢经表面处理后的质感，剖切端面做轻微倒角处理并赋予高光金属边缘效果，清晰区分壳体壁厚与内部结构的边界。设计过程中重点考量单芯结构的集成化优势，将传统多件拼装的消音内芯整合为一体式单芯结构，减少装配零件数量的同时保证腔体之间的密封性，导流腔的连续螺旋走向可引导高温高压燃气沿预设路径逐级膨胀耗散，避免气流直接冲击出口端形成强烈激波噪音。模型完整还原了抑制器从输入端到输出端的通道路径变化，输入端的定位接口、腔体内部的台阶过渡、输出端的开口结构均做1:1比例的特征还原，所有结构特征均可直接用于后续的工程图导出与结构仿真验证，通过半剖的展示形式可直观观察到内部每一处导流结构的形态与位置关系，清晰呈现单芯式消音结构的工作原理与设计优势。
