四路带手柄控制集成式分流阀组结构

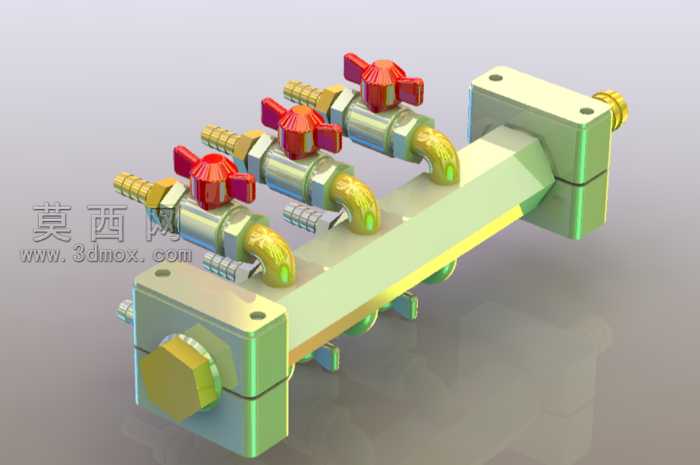

本作品为四路手动控制集成式流体分流阀组三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计装配逻辑，对每一处结构细节进行1:1还原，保证模型可直接用于工程参考、装配验证与方案演示。模型整体采用长条式集成阀块作为主体基座，阀块为一体化切削成型结构，两端设置带安装孔的固定端板，端板预留螺栓过孔用于阀组整体在设备机架上的安装固定，左端配置外六角锁紧堵头，用于阀块内腔加工后的密封封堵，堵头与阀块接触面做了密封槽结构预留，可适配O型密封圈实现静密封，避免流体渗漏。阀块上方沿长度方向等距排布四个独立的手动控制阀单元，每个阀单元均配置红色蝶形手柄，手柄表面做防滑纹理建模，模拟实际注塑手柄的握持触感，手柄与阀芯的连接部位做了定位销结构，保证手柄转动时可精准带动阀芯实现通路的启闭与流量调节。每个阀单元的输出端均搭配90度弯管式快插接头，接头做了外螺纹与阀块连接的螺纹段建模、接头中部的六角拧动段建模、以及端部的快插锁紧结构建模，还原快插接头的完整装配形态，可直观展示管路插接后的安装效果。模型渲染阶段采用金属质感材质体系，阀块主体赋予镀彩锌金属材质，模拟五金件表面镀锌钝化后的淡绿偏黄金属光泽，材质参数调整了合适的粗糙度与反射率，还原金属机加工表面的细腻质感；手柄部分赋予红色哑光塑料材质，与金属阀体形成鲜明的视觉区分，便于快速识别操作部件；接头部分采用黄铜金属材质，调整材质的金属度与高光参数，还原铜质接头的暖金色金属质感。整体装配结构做了完整的干涉检查，所有零件之间的装配间隙、配合公差均符合常规机械设计要求，各阀单元的安装孔位、接头螺纹规格保持统一，可直观展示多路流体分流控制的结构原理，适用于气动回路、低压液压回路、流体输送管路的分流控制场景参考，模型结构完整，细节丰富，可直接用于教学演示、方案汇报、产品结构验证等场景。
