螺栓压紧式机械截止调节阀门三维设计

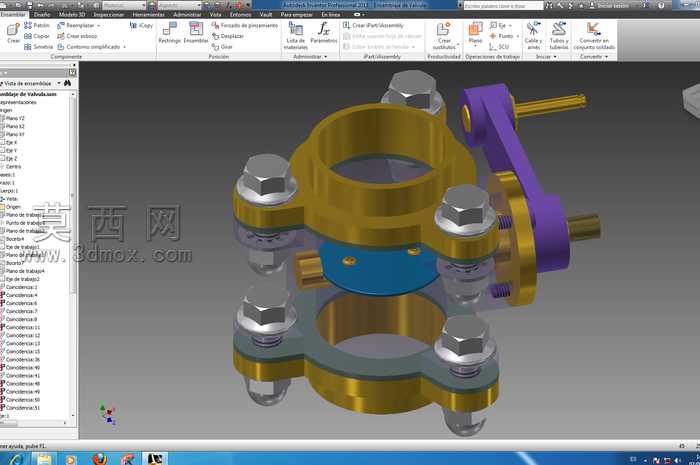

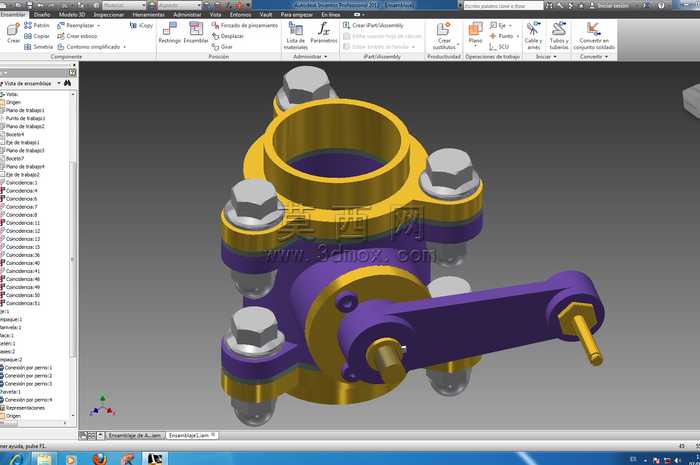

本作品为螺栓压紧式机械密封调节阀门的三维参数化设计成果，采用Autodesk Inventor完成全零件建模与总装搭建，完整还原了该类工业阀门的真实结构与装配逻辑。建模过程遵循机械设计的公差配合规范，首先对核心零部件进行分步构建：阀体主体采用回转类特征结合拉伸切除完成流道与腔体结构设计，精准预留阀瓣的运动行程空间与密封面安装位；上下法兰连接结构采用环形阵列特征完成均布螺栓孔的排布，配套的六角螺栓与螺母采用标准件参数化生成，严格匹配通用紧固件的尺寸规范，还原法兰压紧密封的真实装配关系。阀杆驱动组件采用偏心摆臂结构设计，摆臂与阀杆的连接位添加了同轴心配合与限位特征，还原手动操控下的阀瓣启闭运动逻辑，摆臂末端的操作手柄做了防滑握持结构的细节处理，符合工业阀门的人机操作设计要求。材质与渲染环节针对不同零部件做了差异化材质赋予：阀体承压主体赋予深紫色哑光金属漆材质，模拟铸钢件经表面喷涂处理的工业质感；法兰压环、阀杆、螺栓螺母、操作端头赋予抛光黄铜金属材质，区分密封压紧件、传动件与操作件的视觉层次，同时还原铜合金密封件的耐磨材质特性；密封垫片区域赋予半透明橡胶材质，清晰展示静密封结构的位置与压缩形态。装配阶段严格按照实际阀门的装配顺序添加配合约束，法兰面添加重合配合模拟压紧状态，螺栓与孔位添加同轴配合与间隙设定，阀杆与阀体填料函位置添加滑动配合约束，既保证各零件无干涉错位，也预留了运动仿真的活动空间，可直接用于阀门启闭动作的运动模拟。设计思路围绕小口径管路的流量调节与截断需求展开，采用螺栓压紧法兰的密封结构相比螺纹连接密封具备更高的承压能力，偏心摆臂的手动驱动结构结构简单、操作力矩大，无需额外辅助工具即可完成管路通断与开度调节，适用于低压工业流体输送、小型设备管路控制等场景，模型完整保留了各零件的建模参数与特征历史，可直接用于工程图导出、结构优化改进、3D打印样件验证等后续环节，为同类型阀门的设计改型提供了可复用的三维参考模板。
