Hydrocontrol整体多路换向阀HC-10/3结构设计

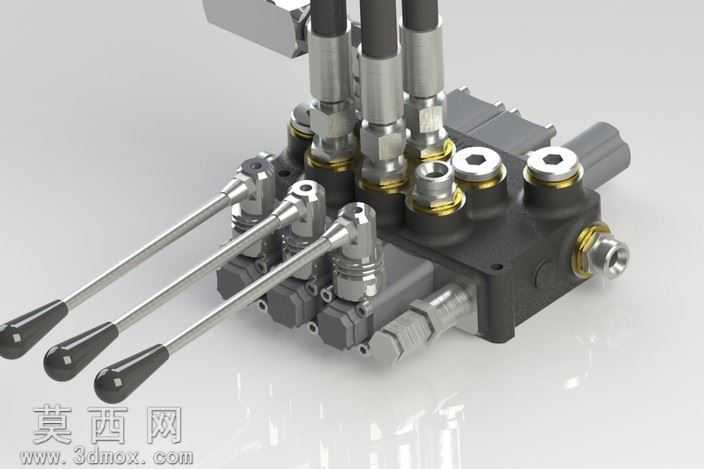

本作品为Hydrocontrol系列HC-10/3型整体多路阀三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循液压多路阀的实际工程尺寸比例，对阀组的每一处结构进行精细化还原。建模过程中首先完成整体阀块基体的绘制，精准定位每一路阀片的安装孔位、油道走向，确保内部流道的连通逻辑与实际产品完全一致，避免出现油路干涉、结构错位的问题。随后依次完成操纵杆组件、阀芯密封组件、进出油口接头、锁紧螺母、操作手柄的独立建模，对金属接头的外螺纹、密封槽的倒角、手柄的防滑曲面都进行了细节刻画，保证各零部件之间的装配关系准确，可实现虚拟装配下的运动干涉检查。渲染阶段采用Keyshot完成材质与场景搭建，阀块主体赋予哑光黑色铸钢材质，还原液压元件表面发黑处理的真实质感，金属操纵杆与接头赋予抛光不锈钢材质，调整金属反射参数呈现真实的金属光泽，密封垫圈与O型圈赋予丁腈橡胶材质，表现橡胶件的哑光磨砂质感，金色的锁紧调节螺母采用黄铜材质，区分不同零部件的材质差异。布光采用多光源柔光组合，主光源从侧上方打亮阀组主体结构，补光消除底部暗部死黑，添加环境反射贴图提升金属件的真实反射效果，最终渲染图清晰呈现多路阀的整体布局：三路独立操纵杆呈平行排布，每一路阀片都配置独立的压力调节接口与油口，整体阀组采用集成式整体结构，相比分片式多路阀具备更高的结构强度与密封性能。设计过程中充分考虑液压多路阀的实际使用场景，还原了手柄的操作角度范围、各油口的标准连接尺寸，模型可用于液压系统原理演示、产品结构展示、装配教学等场景，所有结构细节均参考实物测绘参数完成，无结构失真、比例失调的问题，完整呈现了整体式多路阀的精密结构特征。
