手轮驱动式齿轮传动水闸门结构模型

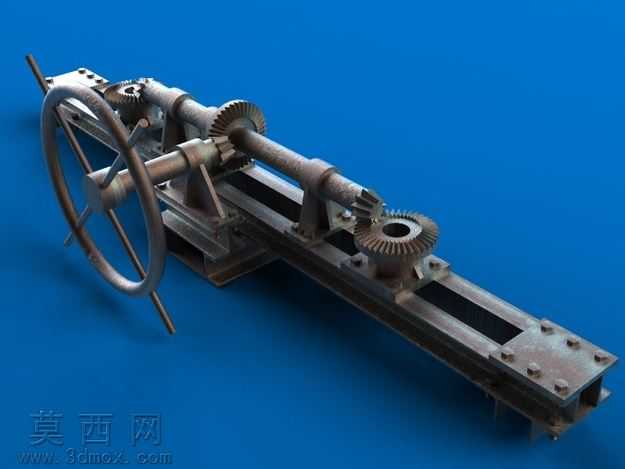

本作品为手轮驱动式齿轮传动水闸门的三维建模作品，建模阶段以实际水利闸阀的工作逻辑为核心设计依据，首先梳理整体传动链路：从手轮输入扭矩开始，依次经过锥齿轮组换向、传动轴传递动力、最终带动闸板沿导轨做直线升降运动，完成闸门的启闭动作。建模过程中对每一处零件的尺寸配合做了严谨约束，手轮的辐条、轮缘做了符合人机操作的弧度处理，握持位置做了防滑纹理的细节刻画；传动部分的锥齿轮严格按照标准齿形参数绘制，齿顶高、齿根高、模数、压力角均符合机械设计规范，齿轮啮合间隙控制在合理装配公差范围内，保证传动过程无卡滞、无干涉。传动轴的轴肩、键槽、轴承安装位都做了精准建模，还原真实轴类零件的定位结构，轴承座与机架的连接螺栓孔、定位销孔也逐一绘制，体现装配结构的严谨性。闸板部分采用带加强筋的槽型结构，在保证结构强度的同时降低整体重量，闸板两侧的导轨滑槽做了耐磨面的加厚处理，与机架导轨的配合面预留了合理的滑动间隙，模拟实际使用中的耐磨设计需求。材质与渲染阶段，整体金属构件采用做旧的铸钢材质表现，表面添加了轻微的氧化锈迹、使用磨损痕迹，手轮表面做了哑光金属质感，齿轮啮合面做了磨损后的亮面处理，区分加工面与非加工面的质感差异；机架底座的螺栓头做了镀锌钝化的质感表现，还原工业设备长期使用后的真实外观。渲染采用纯色蓝色背景突出模型主体，打光采用侧上方主光搭配辅光补光，清晰展现齿轮啮合结构、导轨配合结构、手轮传动结构的细节，金属表面的反光、阴影过渡自然，让整体模型兼具结构准确性与视觉真实感，完整还原了手动式水闸门的机械结构与工作原理，可用于水利机械结构教学、闸阀产品设计参考等场景。
