牛头刨床曲柄滑块传动机构三维建模

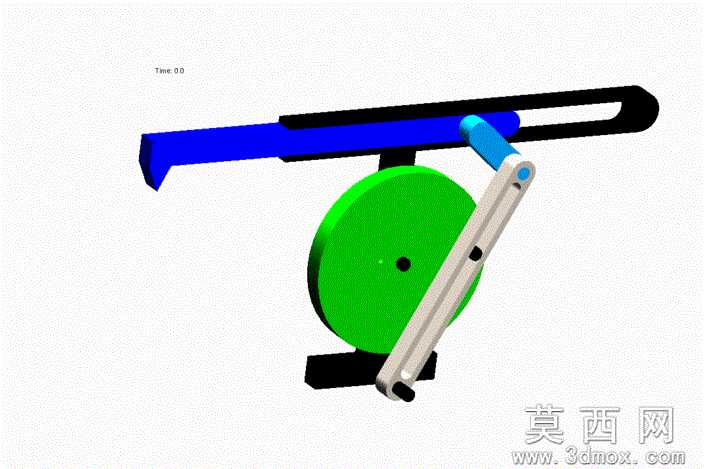

本作品为牛头刨床核心传动机构的三维建模成果，建模过程严格遵循机械设计原理，完整还原了牛头刨床实现往复切削动作的核心机械结构。建模阶段首先梳理机构的运动逻辑：以绿色圆盘作为主动曲柄构件，确定其回转中心与偏心销的位置参数，保证曲柄回转半径符合刨床行程设计要求；随后构建连接曲柄与滑枕的摆杆构件，精准匹配摆杆与曲柄销的铰接配合关系，同时还原摆杆下方的摆动支撑结构，确保摆杆可绕固定支点做定角度往复摆动。滑枕部分采用长条形滑枕结构建模，还原滑枕与摆杆上端的滑动铰接结构，保证曲柄连续回转时，可通过摆杆带动滑枕做水平方向的往复直线运动，精准复现牛头刨床工作行程慢进、回程快退的急回运动特性，契合刨削加工的动作需求。材质与渲染阶段，对不同功能构件做差异化材质区分：主动曲柄圆盘采用哑光绿色工程塑料材质表现，清晰展示其轮盘轮廓与中心安装孔位；摆杆构件采用浅灰色金属材质，还原金属加工件的哑光磨砂质感，表面刻画铰接孔位与定位标识；滑枕主体采用亮蓝色金属漆面材质，突出其长条形运动构件的视觉辨识度；底部支撑结构采用黑色哑光材质，模拟铸铁机座的厚重质感，各铰接处的销轴采用亮银色金属材质，明确展示运动副的连接位置。渲染过程采用正交视角搭配柔和均匀的光照，避免构件间产生过重阴影遮挡结构细节，同时保留适当的明暗层次突出各部件的空间装配关系，清晰呈现曲柄、摆杆、滑枕三者的运动传递路径。设计思路上完全围绕牛头刨床的实际切削功能展开：机构工作时主动曲柄匀速回转，通过摆杆将连续回转运动转化为滑枕的水平往复直线运动，滑枕前端可安装刨刀，在工作行程中完成对工件的刨削加工，回程时滑枕快速退回，既减少空行程时间，又避免回程时刀具划伤已加工表面。建模过程中严格校验各运动副的配合间隙，保证机构运动过程中无卡滞、无干涉，各构件的尺寸比例符合常规牛头刨床的设计参数，可直观展示曲柄滑块类衍生机构的运动原理，既可以作为机械原理教学的演示模型，也可为牛头刨床的结构优化、传动参数调整提供直观的三维参考依据，帮助设计者快速理解刨床主传动系统的运动逻辑与结构组成。
