哈斯VF1立式数控加工中心三维建模作品

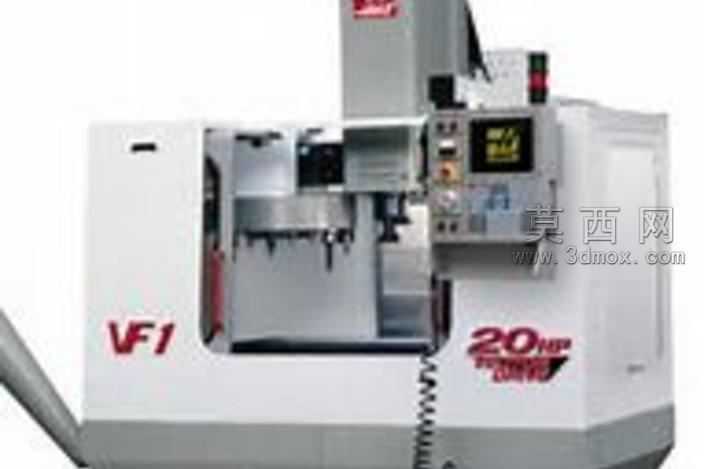

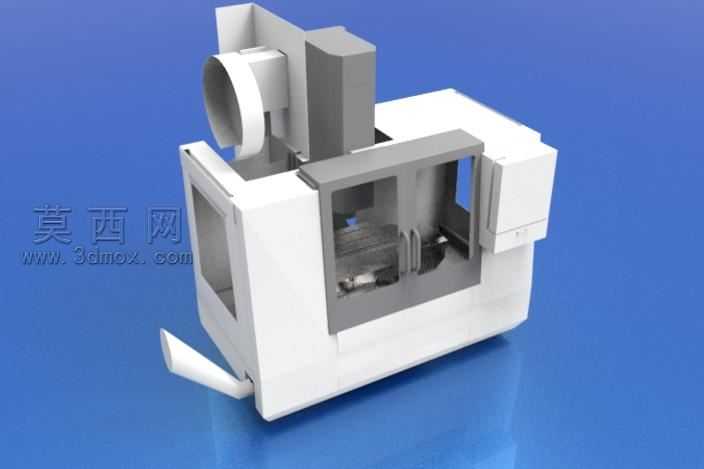

本作品为哈斯VF1立式数控加工中心的高精度三维建模成果，建模过程严格参照哈斯VF1真机的实体尺寸与外观比例开展，首先通过多渠道收集该型号加工中心的官方参数、真机实拍多角度素材，梳理整机的结构组成逻辑，将整机拆解为床身基座、主轴箱、刀库组件、操作面板、防护外罩、电控指示灯组、操作手轮几大核心模块逐一进行建模推进。建模阶段优先保证各部件的装配契合度，床身部分采用实体建模还原铸铁基座的厚重质感，准确复刻床身正面VF1标识、20HP动力标识的位置与形态，对床身的安装基准面、导轨安装位的结构细节做了精准还原，确保后续装配环节各运动部件的位置关系与真机完全一致。主轴箱部分还原了主轴端面、打刀缸结构、Z轴传动护罩的细节，刀库部分还原了伞形刀库的刀位排布、换刀臂的结构形态，操作面板区域准确复刻了显示屏、按键组、旋钮开关、状态指示灯的布局，包括三色警示灯的分层结构、操作面板旁的手轮连接螺旋线缆的形态都做了细致还原。外罩防护部分还原了钣金防护的折弯边角、观察窗位置、侧门拉手的细节，对机身表面的漆面分色、标识印刷的位置都做了对应处理。材质渲染阶段，针对不同部件赋予对应材质属性，床身基座赋予磨砂铸铁材质，调整粗糙度参数还原铸铁件的哑光金属质感；外罩钣金部分赋予白色机床烤漆材质，添加细微的漆面颗粒质感提升真实度；操作面板的显示屏赋予玻璃材质搭配暗化屏幕底色，按键部分区分塑料按键与功能按键的不同质感；螺旋线缆赋予黑色橡胶材质，添加轻微的凹凸纹理还原线缆的表皮质感；标识部分采用贴花材质映射到对应机身位置，避免建模文字带来的面数冗余。整体建模过程严格遵循工业设备建模的规范，合理控制模型面数，在保证外观细节还原度的同时优化模型拓扑结构，各部件之间保留正确的装配层级关系，可用于数控加工教学演示、车间布局仿真、设备展示动画制作等场景，能够直观呈现哈斯VF1加工中心的外观形态与结构布局，为相关的工业仿真、教学培训工作提供精准的三维数字模型支撑。
