数控机床用拖刀式切削刀具组件三维设计

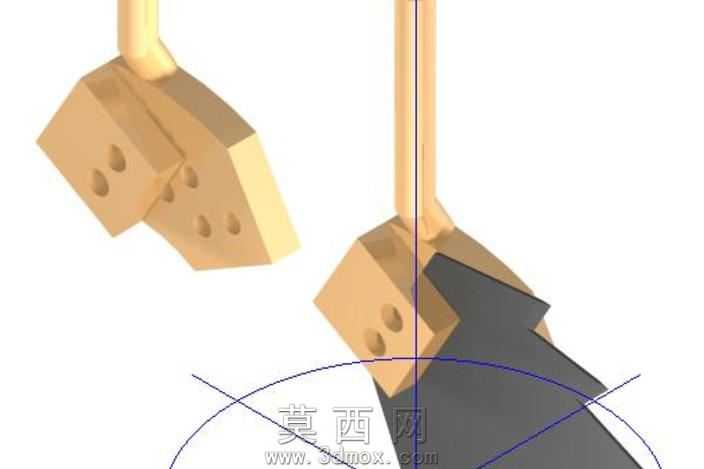

本模型为数控机床配套的拖刀式切削刀具组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工刀具的实际尺寸规范，针对6.5毫米直径的刀轴部分做了同轴度约束设计，确保刀轴与刀头安装位的装配精度符合数控加工的公差要求。模型的刀头部分采用分体式结构设计，对应3组实用程序叶片的切削角度做了精准的角度参数定义，每个刀头的安装孔位都做了沉孔结构处理，可匹配标准紧固件完成刀头与刀杆的锁紧固定，避免高速切削过程中出现刀头偏移的问题。材质渲染阶段，刀头部分采用硬质合金材质表现，还原了金属刀头的哑光金属质感与细微的表面磨砂纹理，刀杆部分采用黄铜材质渲染，呈现出暖调金属光泽，同时对刀头的切削刃口做了边缘高亮处理，清晰展现刃口的锋利结构特征。设计过程中重点考量了刀具的实际切削作业逻辑，拖刀结构的摆动轨迹做了圆弧路径的参数化约束，可直观模拟刀具进给过程中的角度变化，验证不同叶片角度下的切削覆盖范围，确保刀具在实际加工中可完成对应曲面的切削作业。模型的各零部件都做了独立的结构分层，可单独拆解查看刀头、刀杆、锁紧位的内部结构，也可通过装配约束完成整体组装，清晰展现各部件的配合关系，针对刀头的排屑槽结构也做了细节还原，可直观观察切削过程中切屑的排出路径，为数控加工的刀具选型、路径编程提供直观的三维参考，也可作为数控刀具结构教学的演示模型使用。
