轻量化镂空骑乘支撑支架结构设计

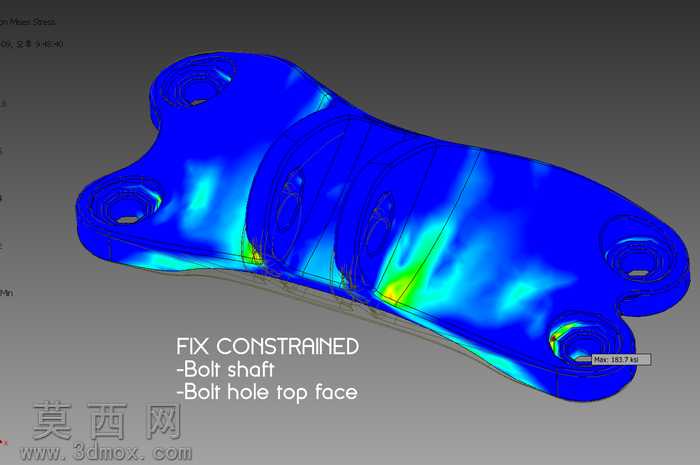

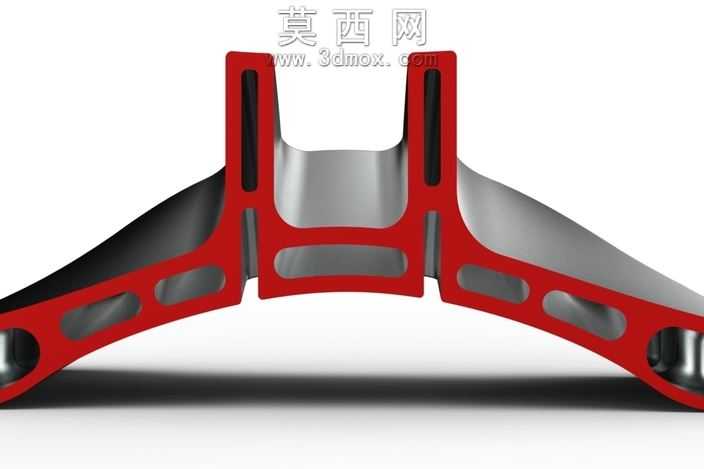

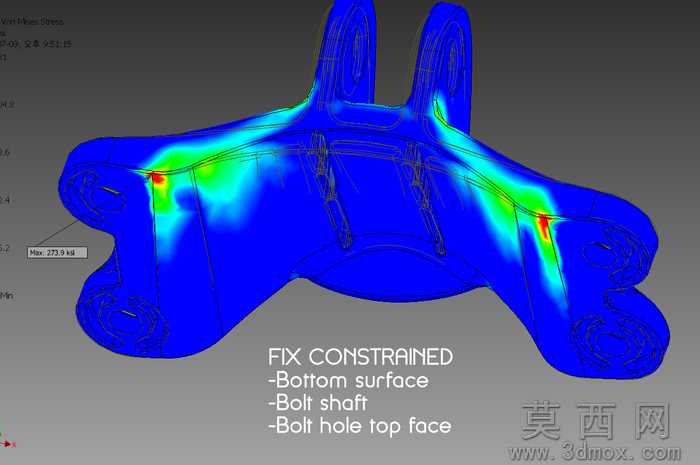

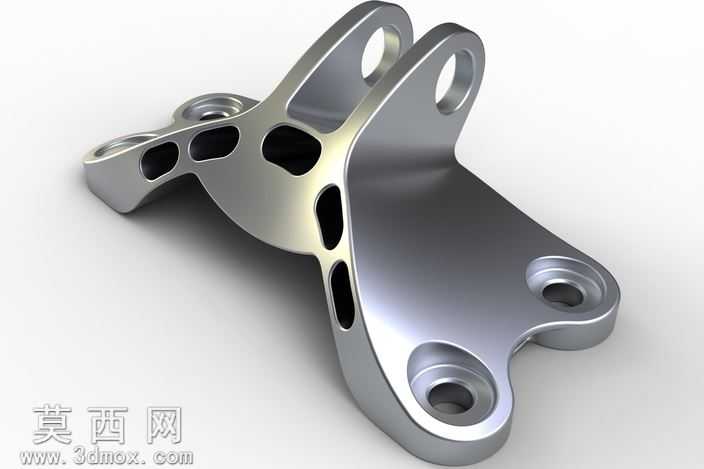

本作品为经过拓扑优化设计的骑乘类支撑支架三维模型，建模阶段以结构力学受力分析结果为核心依据，先通过三维建模软件完成基础承载轮廓的搭建，精准定位支架两端的安装铰接点位、上部的双立柱支撑接口，确保整体安装匹配尺寸符合通用装配公差要求。建模过程中重点围绕减重目标开展结构迭代，摒弃传统实心支架的冗余材料布局，对非主受力区域进行大面积镂空掏料设计，在主受力路径上保留连续的传力筋条，所有镂空孔洞均做圆弧过渡处理，避免应力集中导致的结构失效风险，最终将整体均匀壁厚控制在2.5毫米，在保证结构刚性的前提下最大化去除冗余材料。材质与渲染阶段，模型主体采用高强度改性工程塑料搭配碳纤维增强质感，主承力筋条区域赋予高光亮面红漆材质，非受力曲面部分做哑光金属银灰质感处理，通过光影渲染清晰呈现筋条的走向与镂空结构的层次，渲染时采用柔和的影棚布光，突出支架的曲面流畅度与结构细节，直观展现轻量化设计的视觉效果。结构设计上，上部双立柱采用对称式直立布局，保证上部承载的受力均匀传递至下部弧形主梁，下部弧形主梁按照弯矩分布规律调整截面厚度，两端铰接孔位做加厚加强处理，中部连接区域设置横向加强筋衔接左右受力路径，所有镂空槽的排布完全顺着主应力线方向，既减少了材料用量，又不会破坏整体的传力连续性。经测算，优化后的支架相比原始实心版本质量从2051克降低至467克，减重比例达到77.2%，完全满足承载使用的强度要求，可应用于各类骑乘设备的支撑连接场景，为同类型轻量化结构件的设计提供了可参考的建模优化思路。
