铝合金阳极氧化多叶片散热叶轮结构

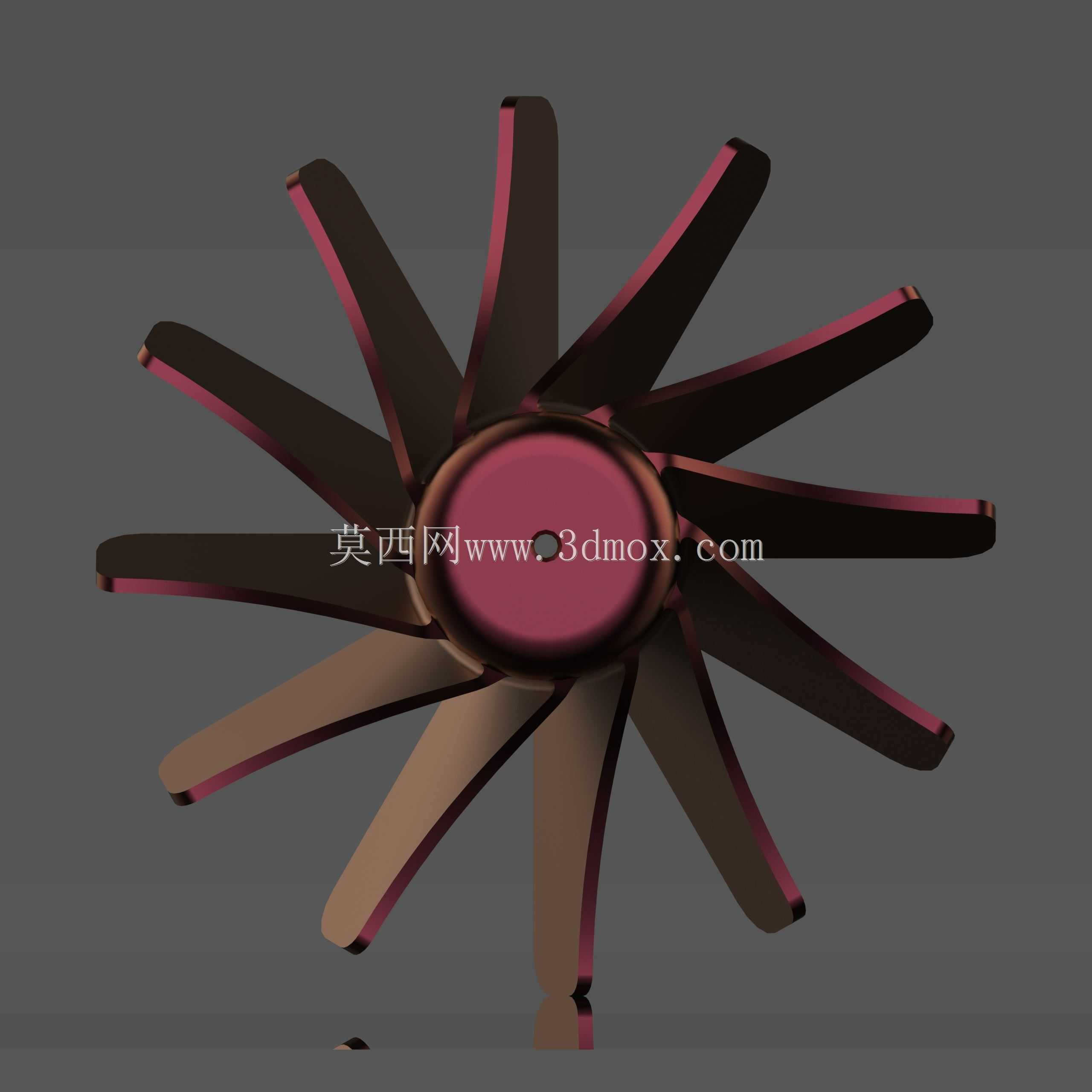

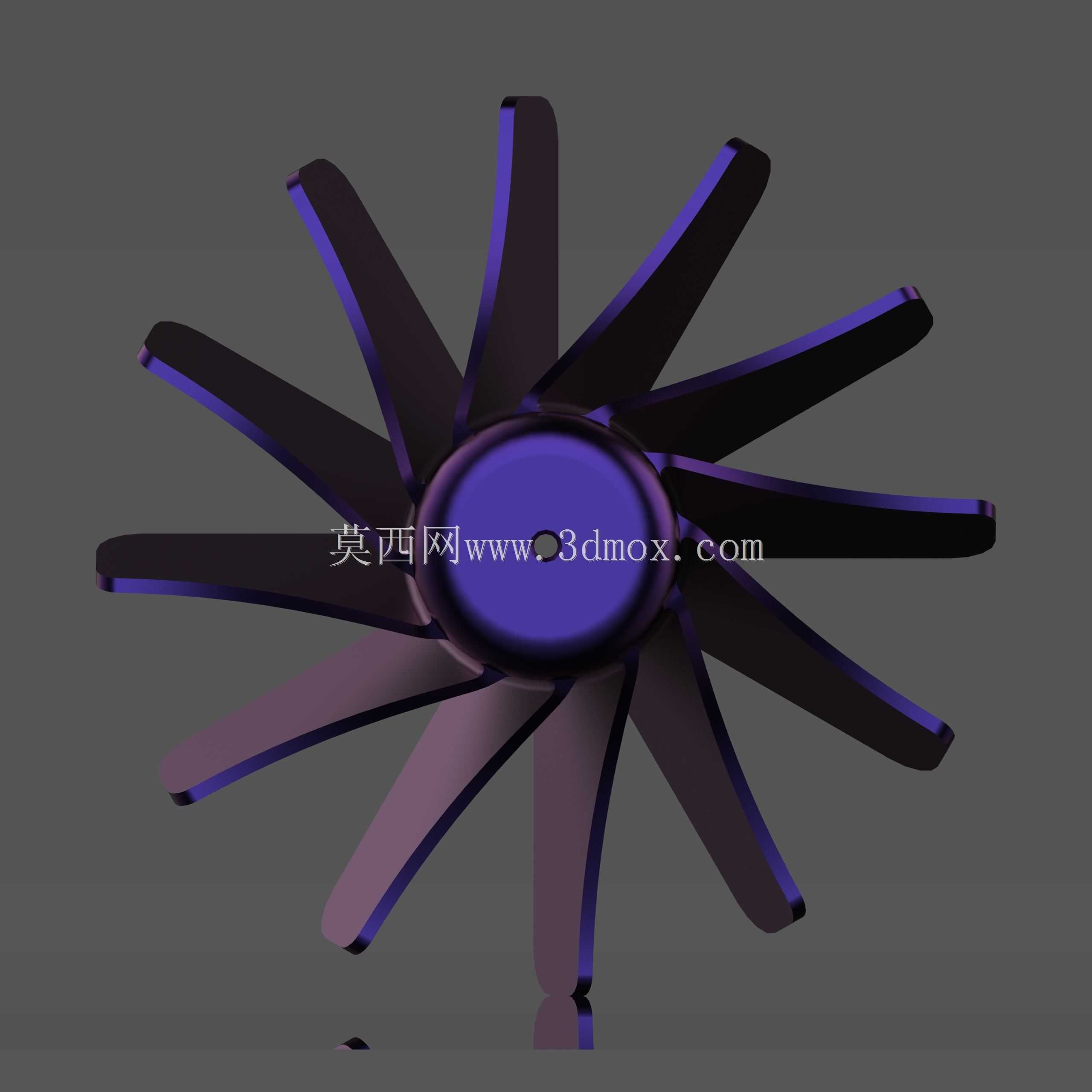

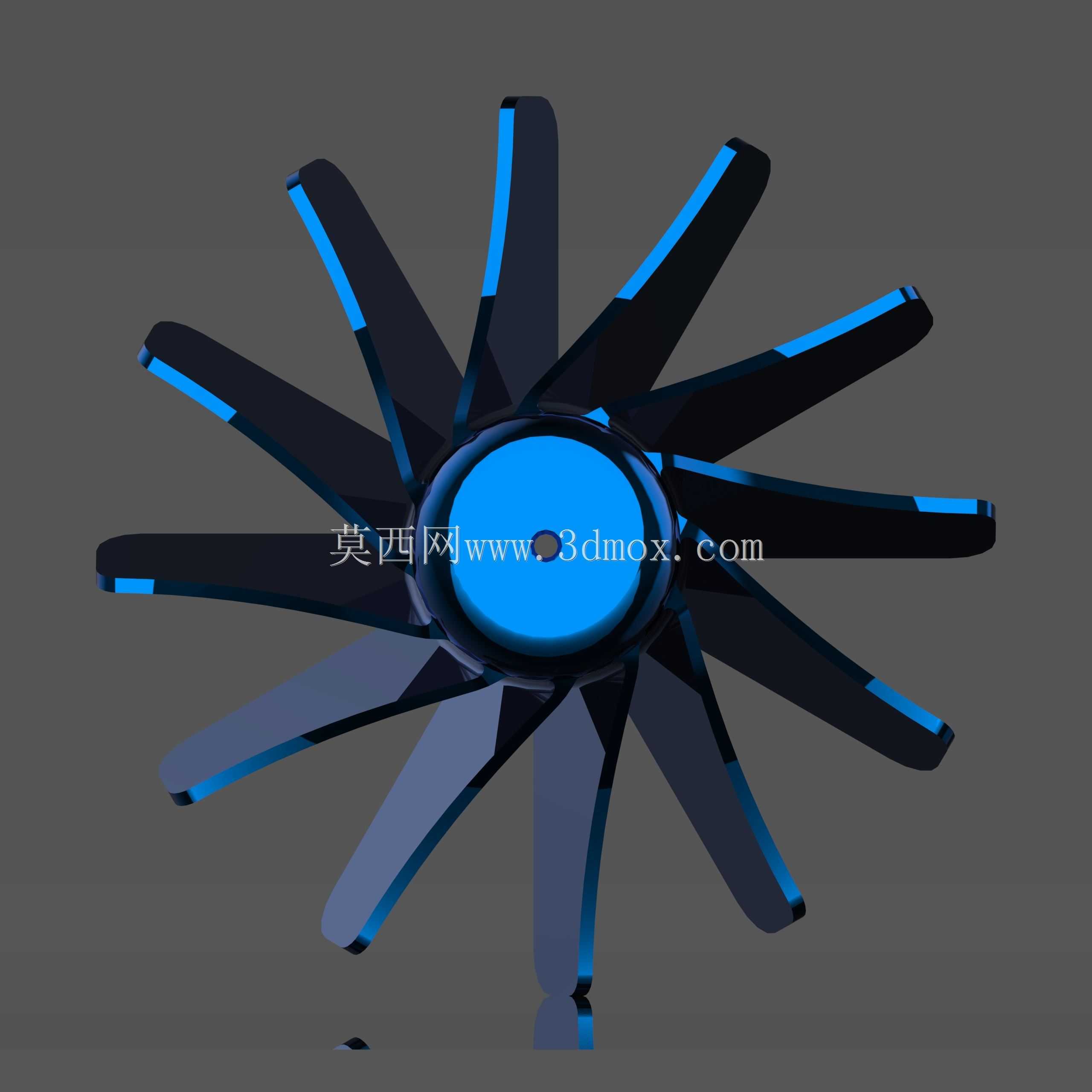

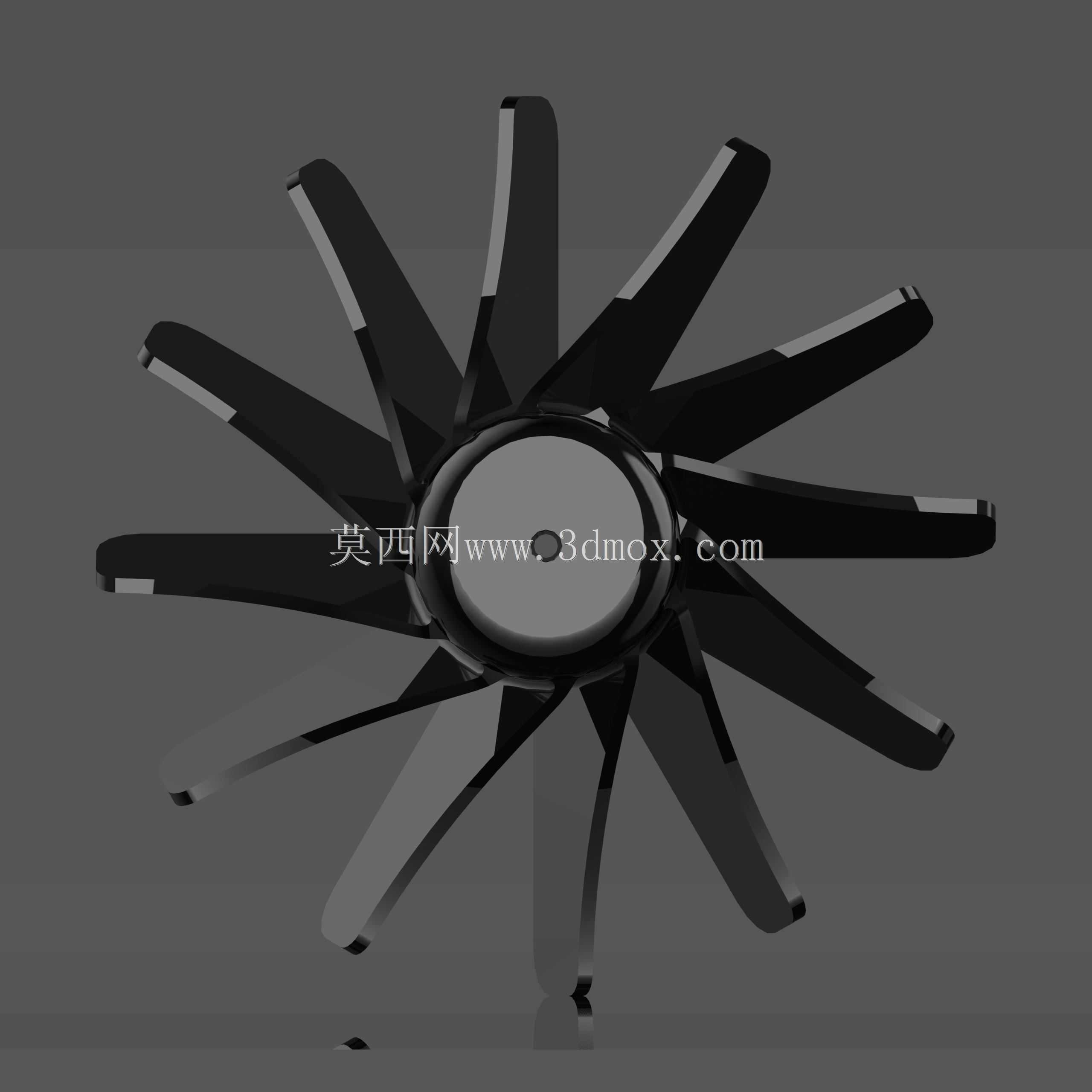

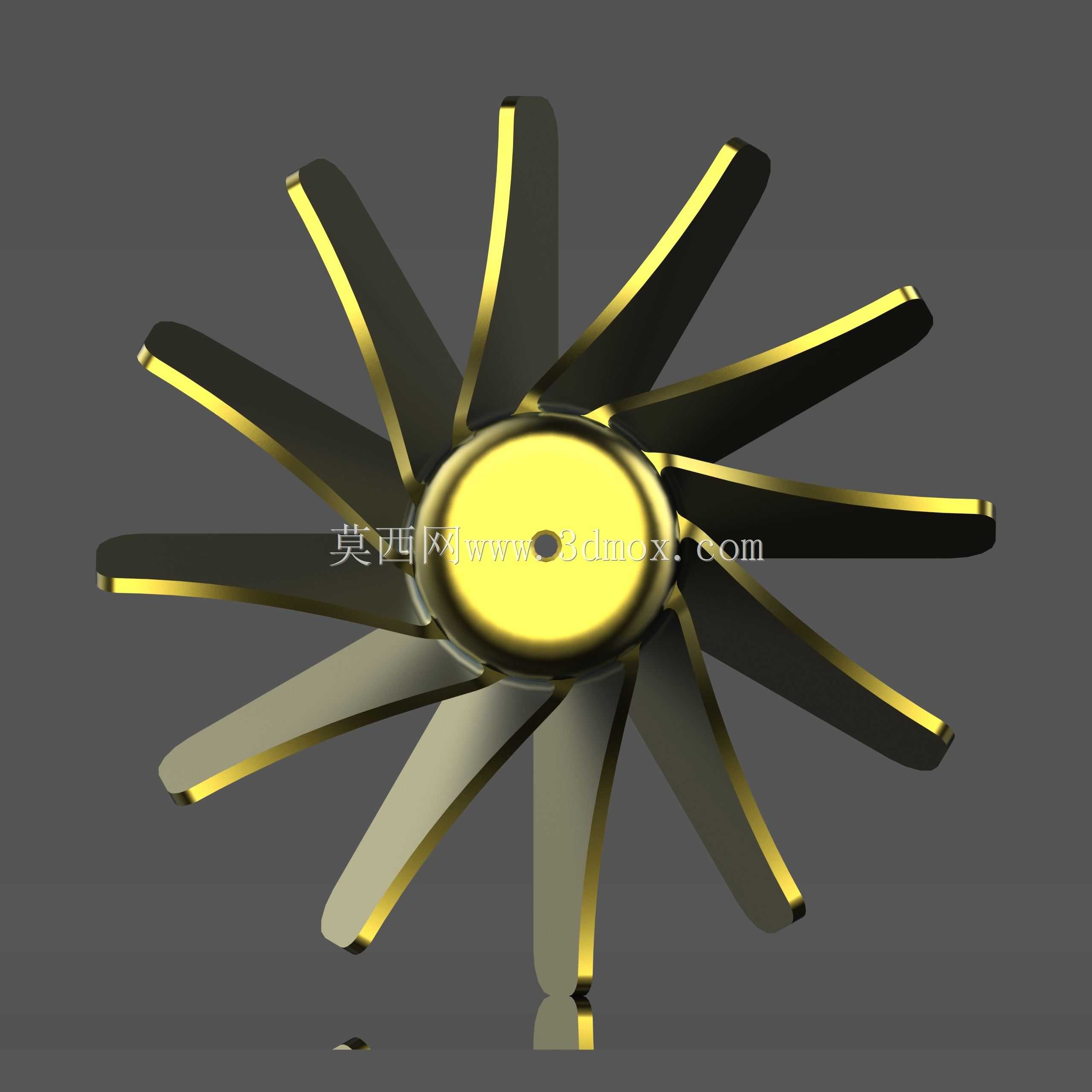

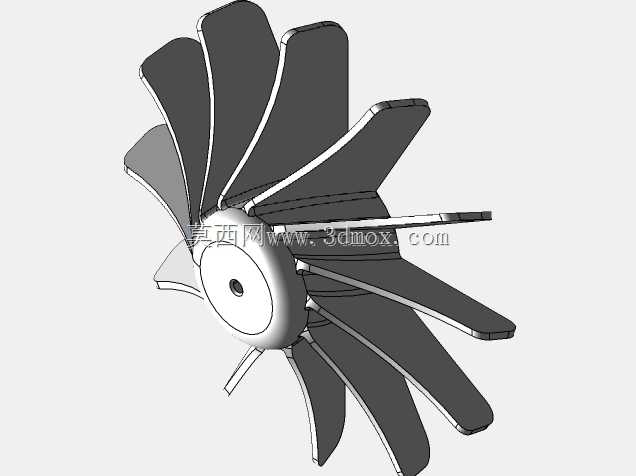

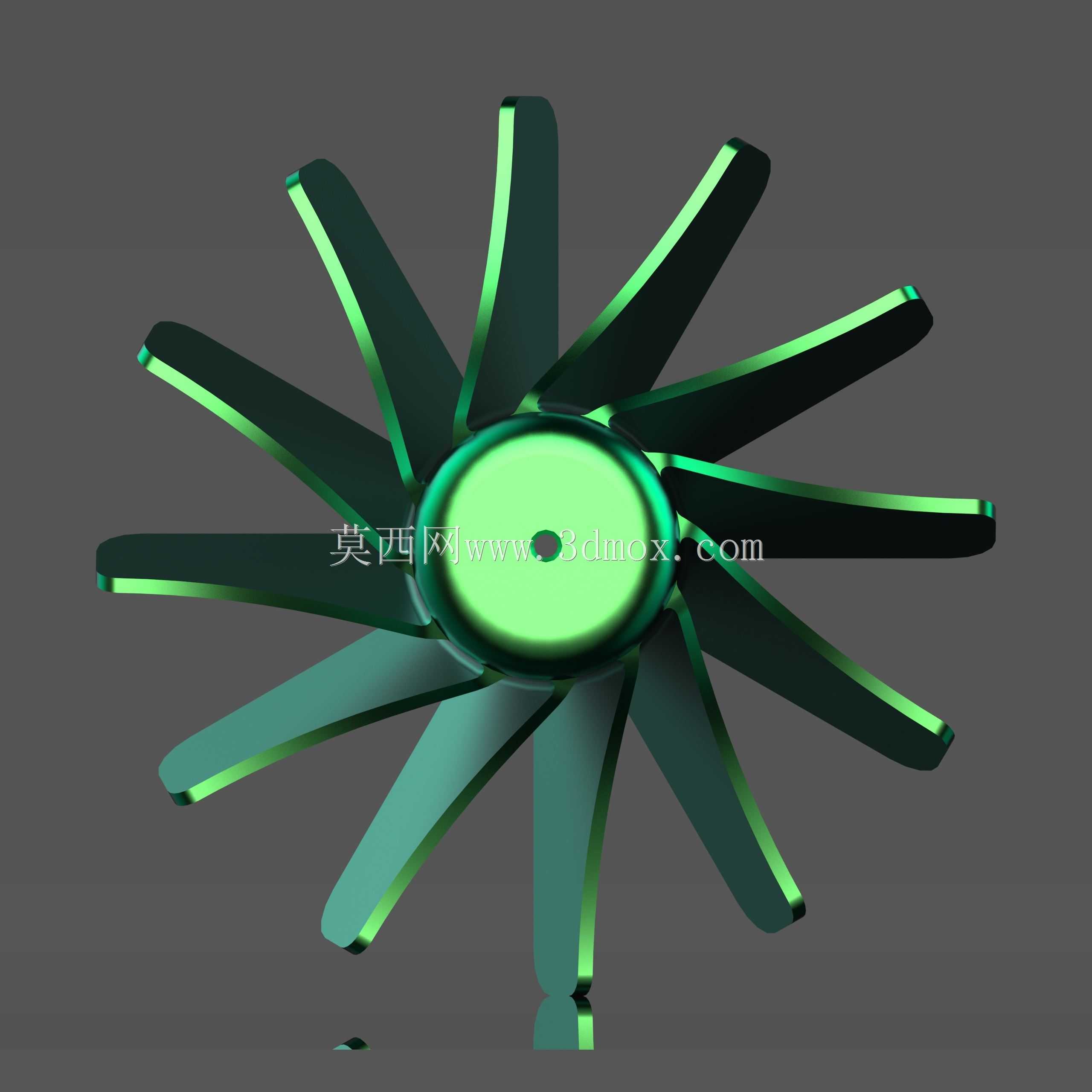

　　这类多叶片叶轮的应用场景覆盖电子设备散热、工业通风换热、小型流体输送等多个领域，日常接触的服务器机柜散热模组、工业控制柜风冷单元、小型新风系统送风端都能见到同结构部件的身影，其核心作用是通过高速旋转带动周边流体定向流动，完成热量交换或者介质输送的功能。从实际使用需求出发，这类叶轮的设计首先要平衡风量输出与运行噪音的矛盾，本次呈现的叶轮采用12片等距分布的弯掠式叶片结构，叶片前缘做了圆弧过渡处理，能在相同转速下切割气流时减少紊流产生，降低运行过程中的气动噪音，同时弯掠的叶型可以提升气流的轴向推送效率，避免气流在叶道内形成涡流损耗动能。叶轮的中心轮毂采用一体化凸台结构，中心预留的安装孔适配标准直径的电机输出轴，

　　轮毂与叶片衔接处做了渐变加厚处理，这个细节是为了分散高速旋转时叶片根部的应力集中，避免长期运行出现叶片根部疲劳断裂的问题，毕竟这类散热叶轮往往需要连续数千小时不间断运行，结构强度的冗余设计直接决定部件的使用寿命。材质表现上采用铝合金阳极氧化的表面处理，这种处理方式一方面是提升铝合金基材的表面硬度，增强叶片表面的耐磨抗腐蚀能力，在有少量粉尘的工业使用环境下，能抵御气流中硬质颗粒的长期冲刷，另一方面阳极氧化形成的氧化膜层可以提升部件的散热效率，金属基材本身的导热性能优于塑料材质，配合氧化膜的高辐射系数，能在带动气流的同时，自身也辅助传导电机端传递的少量热量。从安装边界来看，叶轮的整体外圆直径适配常规120mm规格的风冷安装位，

　　叶片的轴向宽度控制在30mm以内，安装时不需要对原有设备的风道结构做大幅改动，中心安装孔的键槽位置做了标准化设计，能直接卡合在配套电机的输出轴定位键上，不需要额外加工转接结构，安装到位后叶片外缘与风道内壁的间隙控制在2mm左右，这个间隙值是经过反复验证的，间隙过大会产生气流回流降低送风效率，间隙过小则容易因为安装同轴度误差出现叶片刮蹭风道内壁的问题。设计过程中还对叶片的倾角做了多轮迭代调整，初始设计时叶片倾角偏大，虽然低速下风量表现不错，但高速旋转时需要的电机扭矩大幅提升，会导致配套电机的负载过高发热严重，后续将叶片安装角调整到27度左右，兼顾了不同转速区间的风量输出与电机负载匹配度，同时叶片的厚度从根部到前缘做了渐变减薄处理，

　　根部厚度3mm保证结构强度，前缘厚度0.8mm减少气流切入阻力，整个叶轮做了动平衡校正，剩余不平衡量控制在G2.5等级以内，确保在最高3000转每分钟的运行转速下不会产生明显振动，避免振动传递到设备壳体产生共振噪音。在流体通道的设计上，相邻叶片之间的流道宽度从轮毂处向外缘逐渐扩大，这种渐扩式流道可以让气流在流动过程中逐步减速增压，提升出口处的风压，让气流能输送到更远的位置，覆盖更大的散热区域，叶片表面的光滑度也做了针对性处理，阳极氧化后的表面粗糙度控制在Ra1.6以下，减少气流与叶片表面的摩擦阻力，进一步提升运行效率。这类金属材质的叶轮相比常见的塑料叶轮，能适应更高的运行环境温度，在周边环境温度达到80摄氏度的工况下也不会出现材质软化变形的问题，适合应用在工业设备、大功率电源等散热环境温度偏高的场景，不会因为长期高温环境出现叶片形变导致动平衡失效的问题。
