游标式内外径精密测量卡尺结构

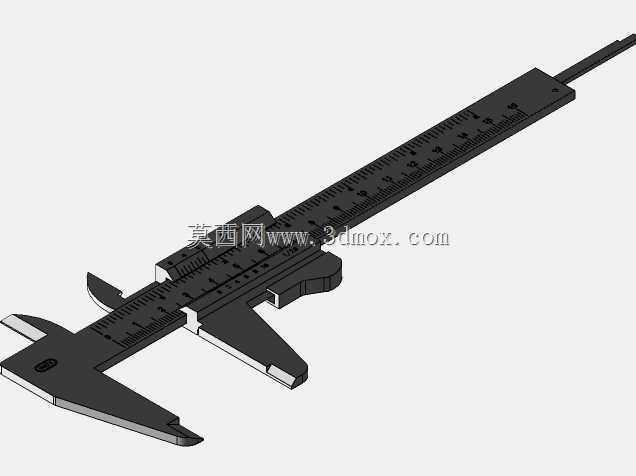

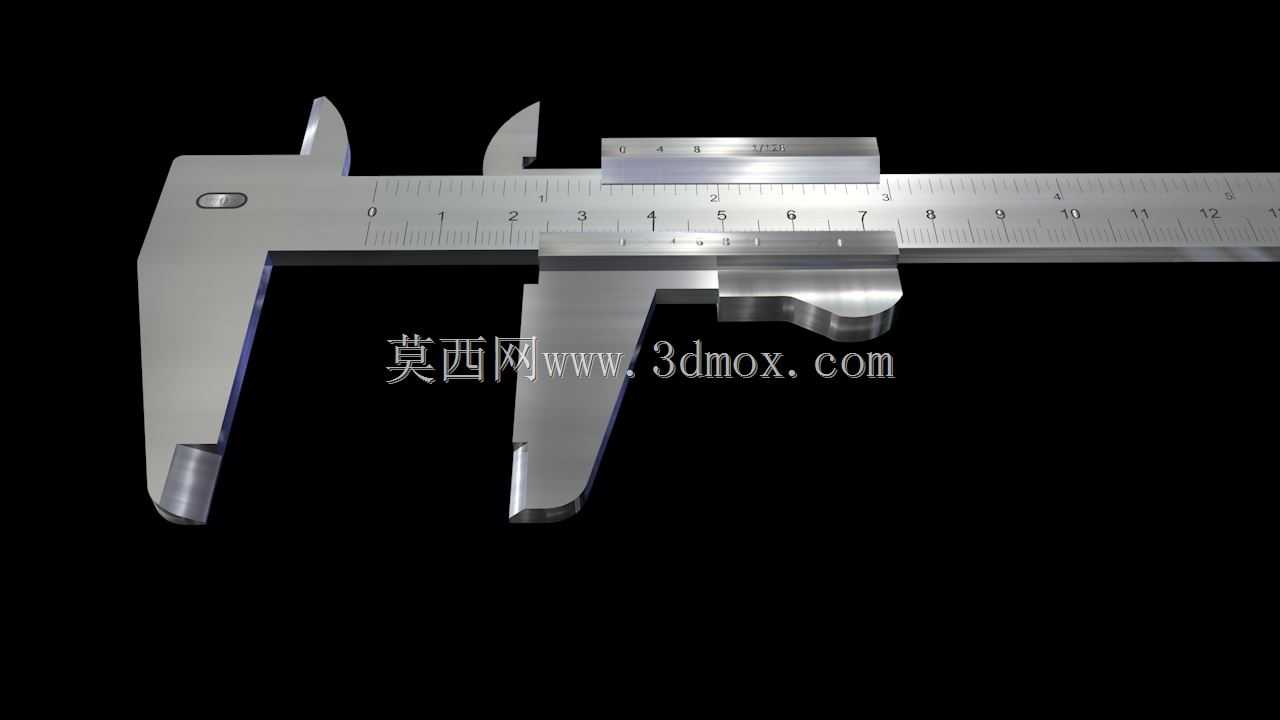

　　游标卡尺是机械加工现场、装配工位和来料检验环节使用频率极高的接触式量具，这一结构完整还原了主尺、滑动尺框、内外测量爪、深度测杆与锁紧组件的配合关系。模型在尺身部分保留了连续刻度区域，主尺沿长条不锈钢基体布置，游标刻度随尺框移动，读数时通过主尺整毫米刻度与游标尺细分刻度对齐，获得比普通钢直尺更高的尺寸判读能力。

　　从实际测量功能看，卡尺上端的窄爪用于内孔、槽宽和内间距测量，下端的长爪用于外圆、长度、厚度和台阶尺寸测量，尾部伸出的深度杆可伸入盲孔、阶梯槽内测量深度。三类测量功能集中在一件手持工具上，使检验人员在巡检轴类零件、盘套零件、钣金折弯件和注塑小件时，不需要频繁更换量具。模型中尺框与主尺的配合面采用狭长导向结构，滑动过程中测量爪保持平行，避免因侧向晃动造成读数偏差；锁紧螺钉位于尺框上方，锁定后尺框位置固定，便于将量具从工件上取下后再读数。

　　设计思路上，尺身采用扁平长条形截面，在保证刻度长度和测量范围的同时控制整体重量，便于单手握持。外测量爪根部加宽并向测量端逐渐收窄，既提高爪口刚性，又能伸入轴肩附近或狭窄空间；内测量爪刀口较薄，适合贴靠孔壁，但薄壁形态也要求在建模时控制刃口过渡，避免出现无厚度几何。深度测杆隐藏在主尺背部槽内，随尺框同步滑移，端部与尺身端面形成测量基准，使用时将主尺端面压在工件基准面上，再推动尺框使测杆接触孔底。

　　外形边界方面，卡尺整体为细长杆状布局，主尺长度决定最大测量量程，模型中刻度覆盖常用中小规格测量区间；尺框宽度略大于尺身，两侧形成拇指推动区域；外测量爪张开方向垂直于尺身，收纳时两爪贴合，测量时随尺框移动形成开口。安装与使用上，该工具不需要固定到设备台面，检验前只需确认两爪闭合时刻度归零，测量时让被测面与量爪测量面充分贴合，读数视线垂直刻度面，即可减小视差。

　　在三维结构表达中，主尺刻度槽、游标片、滑块台阶、紧固螺钉、测爪圆弧刃口和深度杆末端都需要分层建出。尺框与主尺之间应保留微小滑动间隙，不能将两个运动件做成实体融合；螺钉头部、压板和游标片的装配关系要清晰，便于后续生成爆炸视图或装配示意。对于教学和设备展示场景，该模型可用于说明机械测量原理、量具结构组成以及加工件尺寸检验流程；对于工装设计人员，也可参考其测量爪开度和手持空间，在设计检具、工位料架或检验台时预留操作位置。

　　现场使用中，卡尺适合常规精度的快速尺寸确认，尤其在车削、铣削、钣金折弯和装配复检环节，能够直接判断工件是否落在公差范围内。模型没有把量爪做成简单平板，而是体现了测量面、导向面、刻度面和手持推动区的功能分区，这种分区正是游标卡尺从外观件转化为可用量具结构的关键。
