1:1比例数显千分表精密测量结构

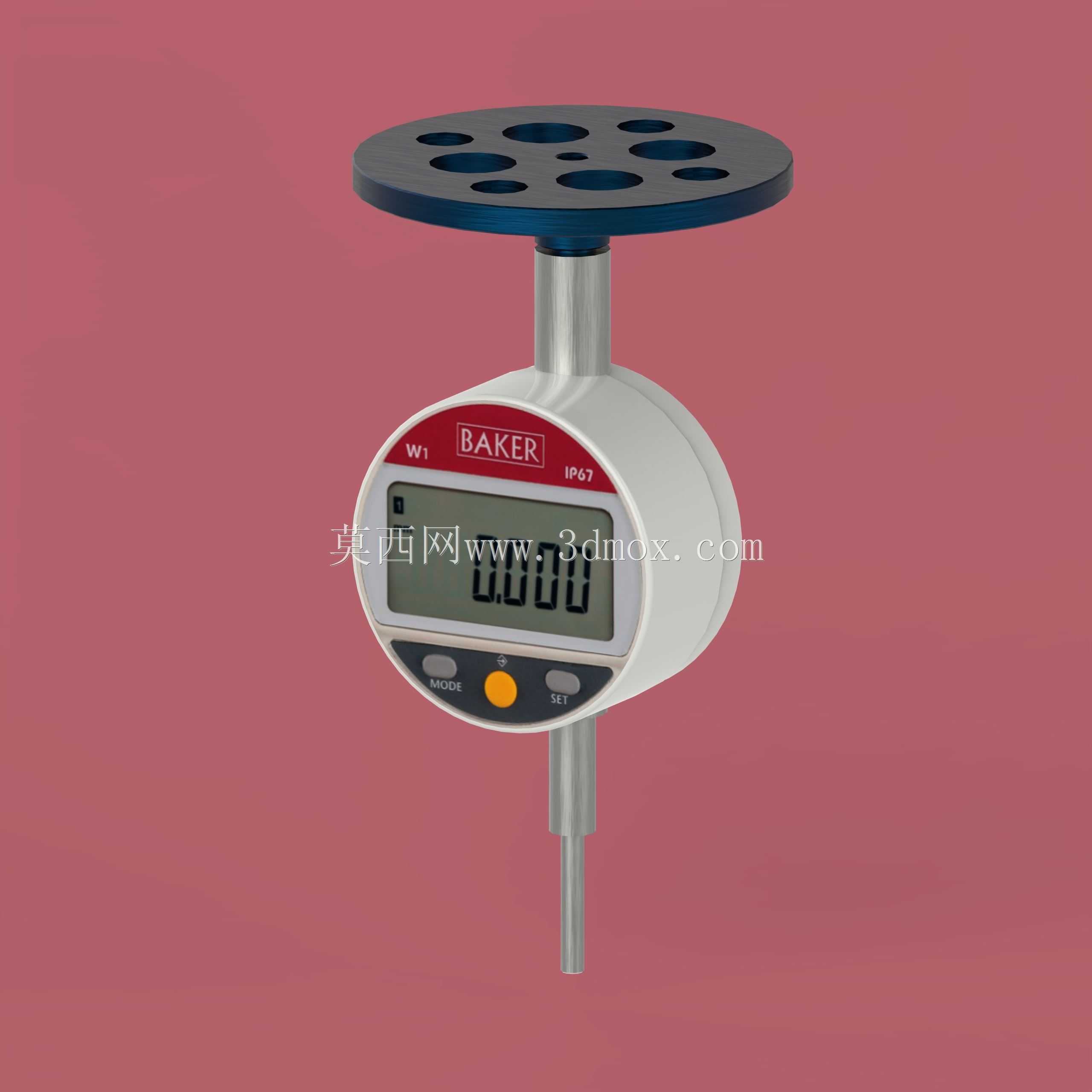

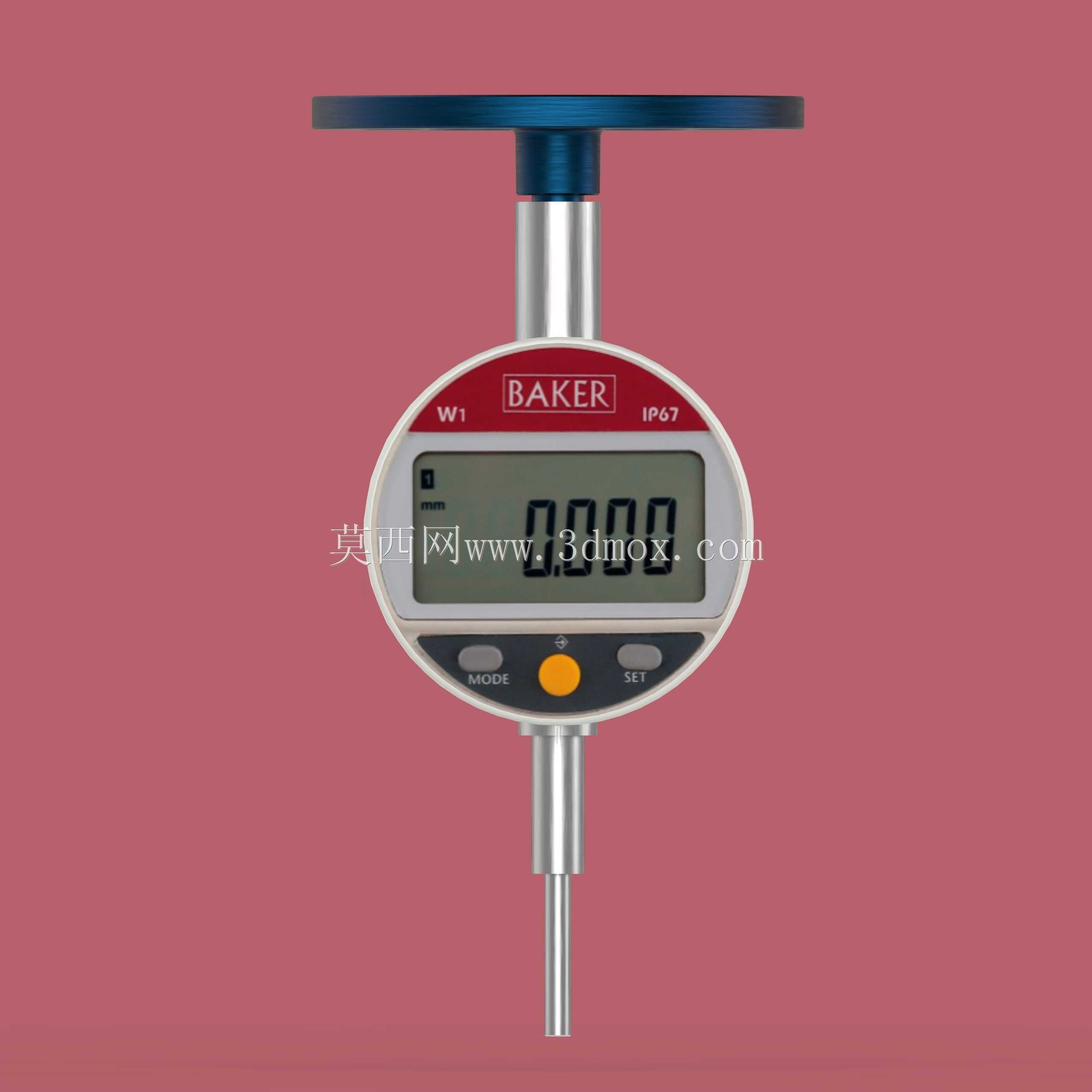

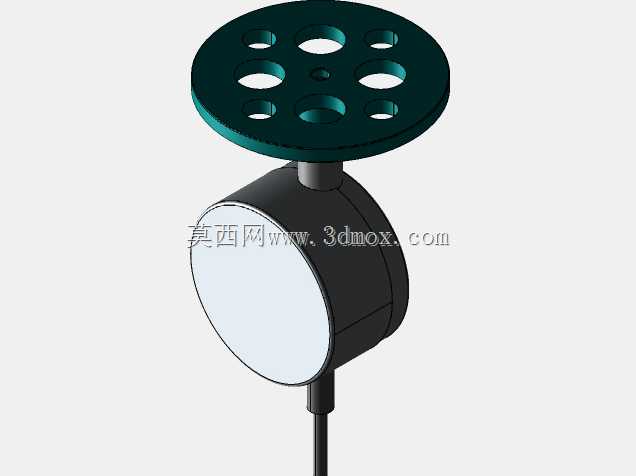

　　这款数显千分表的三维结构完全参照实物1:1还原，核心服务于机械加工现场的形位公差检测、设备装配精度校准场景，在机加工车间的工序间检测、工装夹具调平、精密部件装配找正、模具合模间隙验证等环节都有高频应用。从结构设计逻辑来看，整体采用上下同轴布局，顶部的多孔安装盘是核心安装基准，盘面均匀分布多组不同孔径的安装孔，可适配不同规格的磁性表架、专用测量台架的装夹需求，安装时无需额外加工转接件，直接通过螺栓锁紧即可完成固定，安装盘与表身主体通过硬质金属测杆套筒刚性连接，能有效避免装夹应力带来的测量示值偏差。表身主体采用圆润的包覆式壳体设计，正面嵌入高对比度数显屏，屏幕下方设置三个功能按键，分别负责数值清零、单位切换、测量模式切换，

　　按键旁设置黄色状态指示灯，可直观提示测量超差、电量不足等工作状态，壳体边缘做了圆弧过渡处理，既可以避免车间使用时的磕碰损伤，也能减少操作人员手持移动时的硌手感。测头部分采用硬质合金材质的可换测头结构，测杆与套筒之间采用精密直线导向结构，配合内置的位移传感组件，可实现1英寸行程范围内的微米级位移检测，测量过程中测杆移动无卡滞，回程误差控制在微米级，完全满足精密加工场景的检测精度要求。从安装边界尺寸来看，顶部安装盘的外径大于表身主体直径，装夹时需预留足够的避让空间，避免安装盘与被测工件、周边工装发生干涉；测杆自然下垂状态下的伸出长度为固定值，安装时需根据被测表面的高度调整表架的悬臂位置，保证测头接触被测表面时，测杆处于量程的中间区间，

　　避免超程损坏内部传感组件。数显模块的供电采用内置纽扣电池结构，电池仓设置在壳体侧面，更换电池时无需拆解表身主体结构，可在车间现场快速完成更换，不会长时间打断检测流程。壳体正面的品牌标识区域做了下沉式设计，标识牌嵌入壳体内部，避免日常使用中摩擦导致标识磨损脱落，IP67级的密封结构设计，让这款千分表可以在有切削液飞溅、金属粉尘的加工车间环境下稳定工作，不会因为切削液渗入、粉尘堆积导致内部电路故障、测量示值不准。在实际建模过程中，所有配合面的公差都参照实物的装配要求做了还原，测杆与导向套的配合间隙控制在合理范围，既保证测杆移动的顺滑度，也避免间隙过大带来的测量晃动误差；按键与壳体的配合处做了密封槽结构，可对应安装密封胶圈，

　　实现防水防尘的密封效果；顶部安装盘的孔位完全按照实物的孔距、孔径还原，可直接用于表架适配的结构验证，不需要二次调整孔位参数。这款模型可直接用于测量工装的设计适配、检测工位的布局仿真、量具操作的教学演示等场景，结构细节完整，装配关系清晰，能直观展现数显千分表的内部结构逻辑与外部安装要求。
