小型单缸二冲程动力单元结构设计

　　在小型通用动力配套领域，二冲程结构的动力单元始终占据着轻量化便携设备的核心配套位置，这类动力装置凭借结构简单、功重比高、维护便捷的特性，广泛适配于小型园林机具、航模动力、便携发电机组、迷你摩托以及小型农林作业设备的动力输出场景。不同于四冲程动力的配气结构设计，这套二冲程动力单元采用活塞阀式配气逻辑，省去了复杂的顶置凸轮轴、气门摇臂等配气组件，整体零件数量较同排量四冲程机型减少近40%，在小排量输出区间的动力响应速度更具优势，能够在曲轴旋转一圈的周期内完成进气、压缩、做功、排气的完整工作循环，瞬时扭矩输出特性更适配需要频繁启停、负载波动较大的便携作业场景。

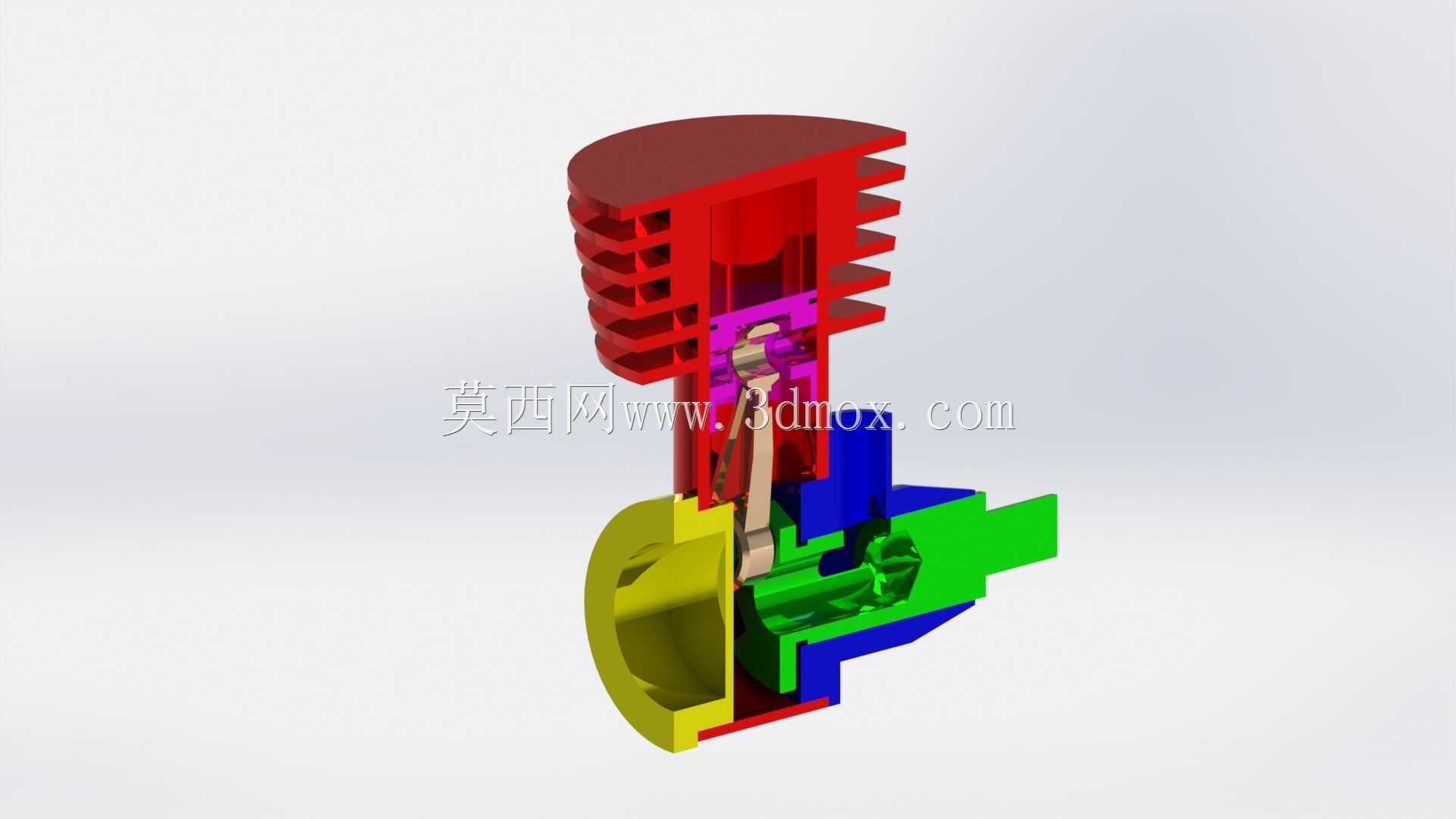

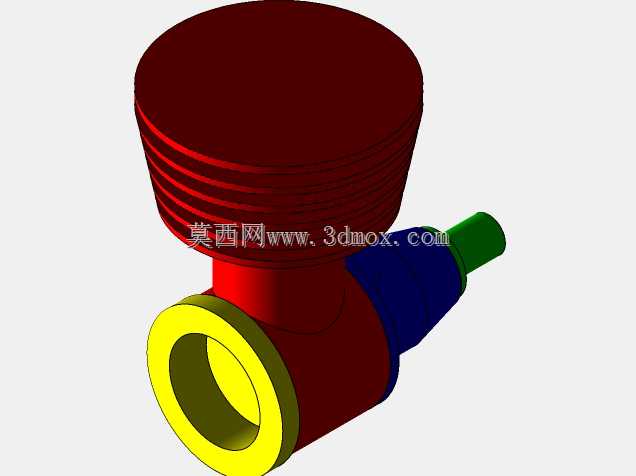

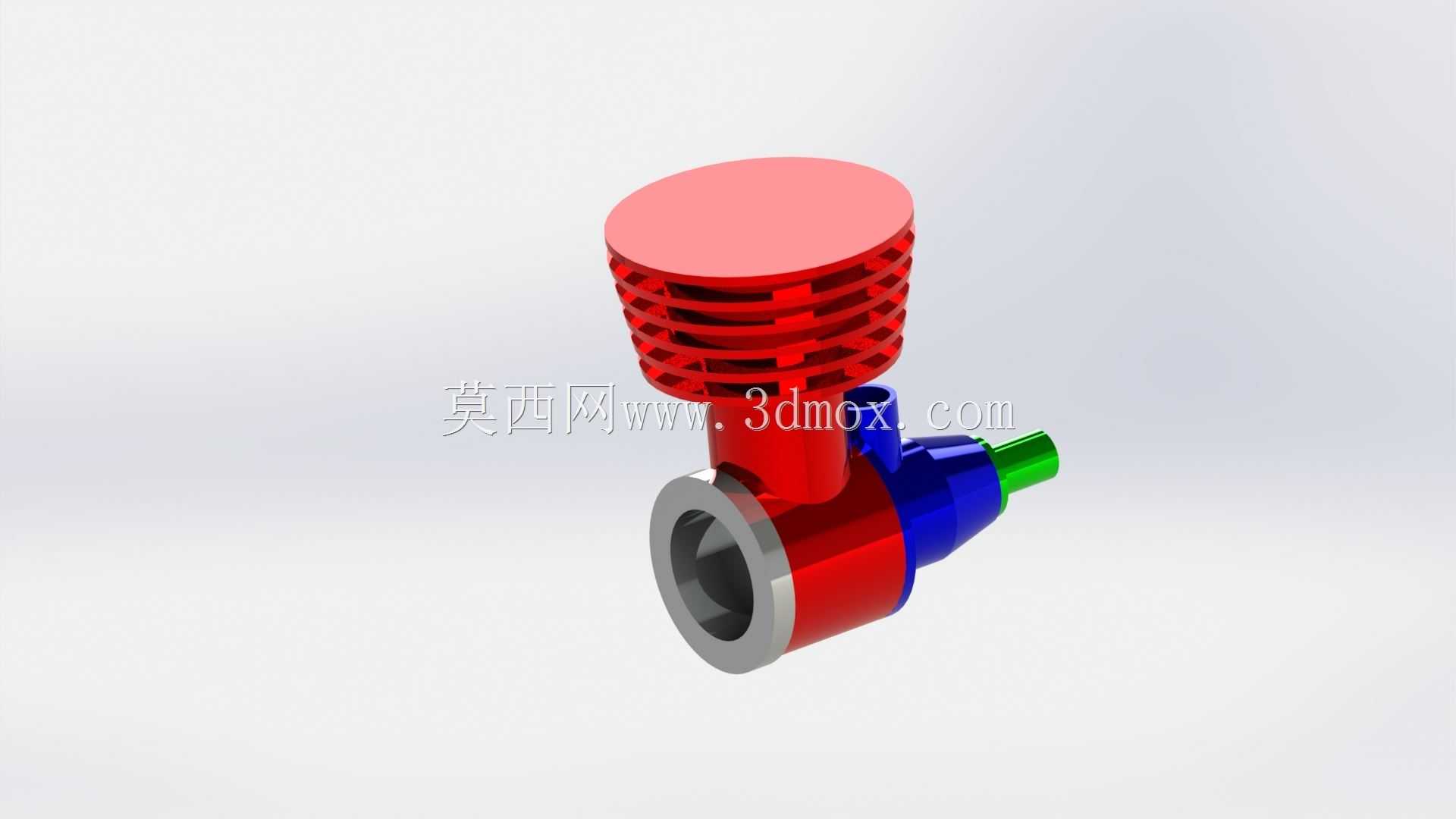

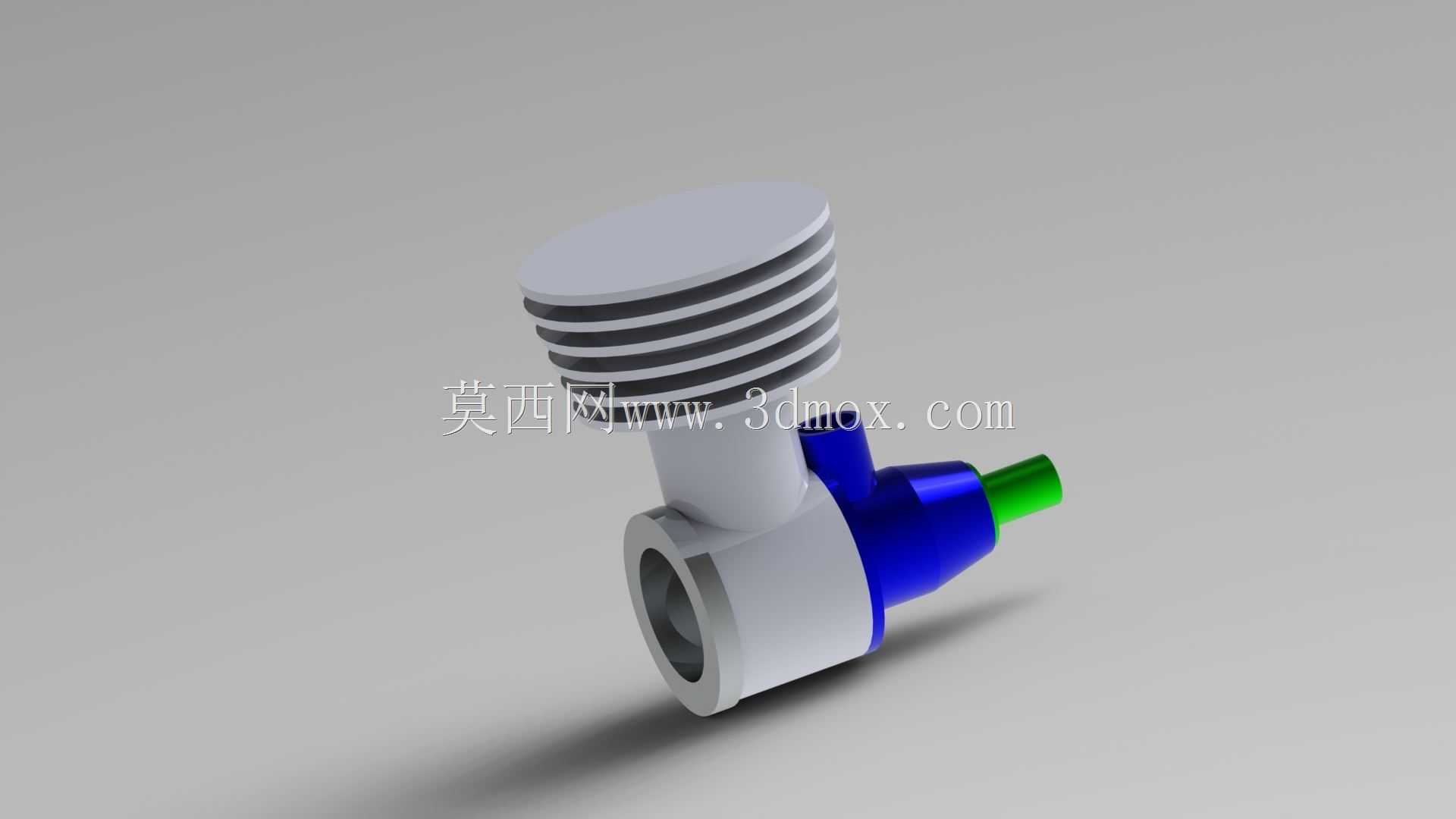

　　从结构设计逻辑来看，这套动力单元的气缸体采用一体化散热鳍片结构，鳍片沿气缸轴向环形均匀排布，鳍片厚度与间距经过热负荷校核，在自然风冷工况下能够保证气缸壁工作温度维持在合理区间，避免高负荷运转下的热衰减问题。气缸顶部为平面燃烧室结构，压缩比设定适配常规混合燃油的燃烧特性，不需要高标号燃油即可稳定运转，降低了野外作业场景下的燃油适配门槛。气缸下部与曲轴箱采用止口定位配合，配合面设置密封槽结构，保证曲轴箱内的预压缩压力不会出现泄漏，这也是二冲程机型能够稳定输出动力的核心密封边界。

　　进气端采用侧置化油器安装接口，接口轴线与气缸轴线呈固定夹角，能够利用活塞下行的曲轴箱负压完成新鲜混合气的吸入，同时在活塞上行过程中关闭进气口，完成曲轴箱内混合气的预压缩，待活塞下行打开扫气口时，预压缩的混合气能够通过扫气道进入燃烧室，同时将燃烧后的废气从排气口推出，完成扫气过程。排气接口设置在气缸另一侧，与扫气口呈对置布局，扫气气流的流向经过专门优化，能够减少新鲜混合气随废气直接排出的短路问题，提升燃油利用率的同时降低排放污染物浓度。

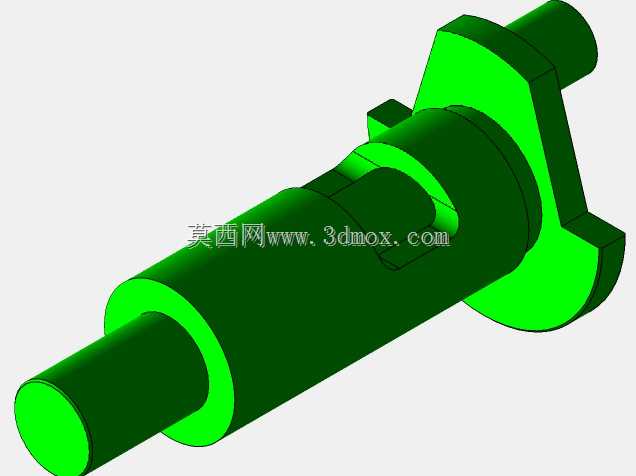

　　输出端的曲轴支撑采用双轴承定位结构，曲轴输出端设置标准安装轴径与键槽，能够直接匹配离心式离合器、皮带轮或者齿轮传动组件，不需要额外加工转接结构即可完成与终端作业部件的连接。整体安装边界采用曲轴箱底部的安装凸台作为固定基准，凸台上预留的安装孔位呈对称排布，能够适配多种支架的安装需求，不管是垂直安装还是倾斜一定角度安装，都不会影响曲轴箱内的润滑效果——因为二冲程机型采用燃油混合润滑的方式，润滑油随混合气一同进入曲轴箱和气缸壁，不存在四冲程机型的油底壳液面限制问题，安装姿态的适配性更强。

　　在细节结构处理上，气缸散热鳍片的根部做了圆角过渡处理，避免应力集中导致的鳍片断裂问题，同时鳍片边缘做了倒角处理，减少装配过程中的割手风险。化油器安装接口处设置了密封胶圈槽，装配时配合耐油橡胶圈能够避免混合气泄漏，保证不同海拔工况下的空燃比稳定性。火花塞安装孔设置在气缸顶部中心位置，螺纹深度经过校核，既保证火花塞的电极能够伸入燃烧室最佳点火位置，又不会因为螺纹过深导致活塞在上止点时与火花塞发生碰撞。曲轴箱的合箱面采用精密加工平面，配合密封胶即可实现可靠密封，不需要额外设置密封衬垫，减少了长期使用后的衬垫老化渗漏问题。

　　这类小型二冲程动力单元的实际使用场景中，很多用户会根据配套设备的需求对传动部分做小幅改装，因此设计时在输出端预留了足够的轴向空间，不管是加装减速齿轮组还是直接连接螺旋桨，都不会与机体部分发生运动干涉。整机的重量控制也经过优化，在保证缸体强度满足持续高负荷运转的前提下，尽可能减薄了非受力区域的壳体壁厚，整体重量较同功率等级的四冲程机型轻30%左右，非常适合需要手持作业或者对重量有严格限制的配套场景。另外，整机的易损件都采用通用规格，火花塞、密封件、轴承等部件都可以在常规五金渠道采购，不需要专门定制配件，大幅降低了后期维护的成本和难度，这也是这类小型动力单元能够在民用通用动力领域长期广泛应用的核心原因之一。
