直列四缸四冲程内燃发动机曲柄连杆机构

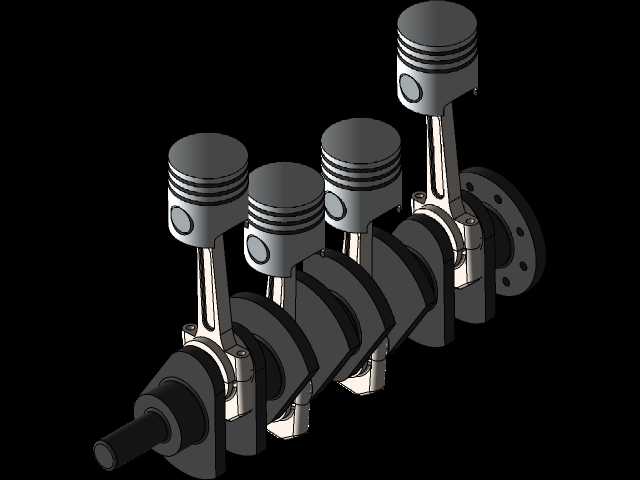

　　这套直列四缸内燃动力单元的核心结构，是目前小排量乘用车、小型工程机械动力配套领域应用最广泛的构型，日常接触的1.0L-2.5L排量区间燃油动力设备，绝大多数采用这类直列四缸布局，相比三缸结构运转平顺性更优，相比六缸及以上构型体积控制更紧凑，制造成本与维护难度也更适配民用级动力需求。整套结构的核心做功逻辑依托四冲程循环完成，四个活塞沿气缸轴线做往复直线运动，通过连杆将直线作用力传递给曲轴，转化为曲轴的旋转扭矩对外输出，四个气缸按照预设的点火间隔交替做功，可将曲轴输出的扭矩波动控制在合理区间，无需额外加装大质量平衡轴即可满足多数民用场景的振动控制要求。从结构设计逻辑来看，四个气缸沿曲轴轴向等距排布，相邻气缸的中心距需匹配缸体壁厚、

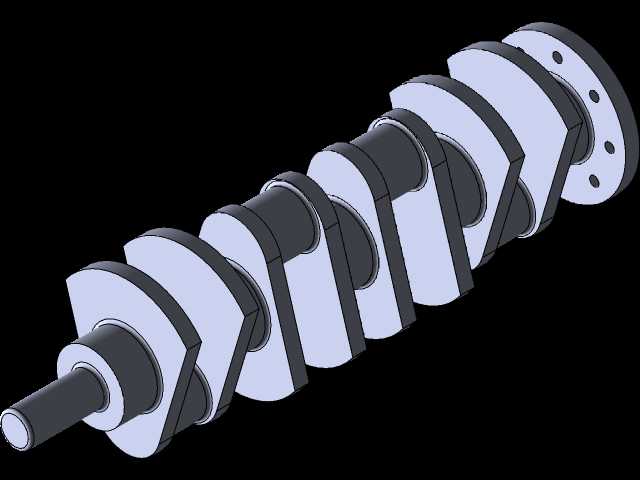

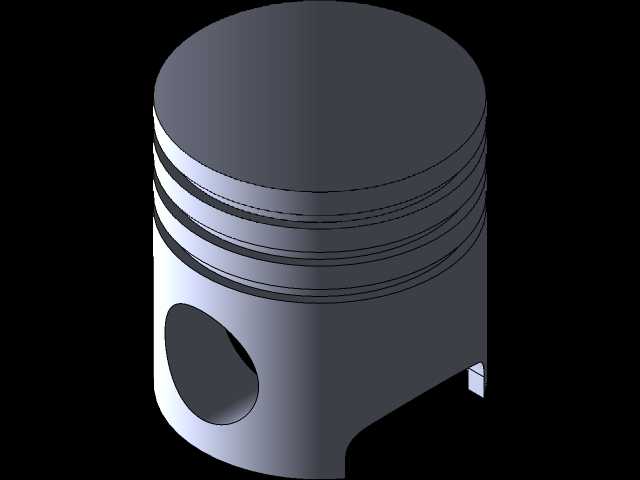

　　冷却水套空间、螺栓安装位的尺寸要求，避免缸体局部强度不足，同时控制整机的横向总宽度，给前端轮系、后端变速箱对接留出足够安装空间。活塞部分采用常规的三道环设计，两道气环负责密封燃烧室的高压燃气，一道油环负责刮除缸壁多余润滑油，活塞销采用全浮式设计，可在活塞销座与连杆小头衬套之间自由转动，降低局部磨损速率，活塞裙部预留了热膨胀余量，避免热机状态下出现拉缸故障。曲轴采用整体式锻造结构，四个连杆轴颈沿曲轴周向错开180度布置，保证相邻气缸做功行程不重叠，曲轴主轴颈数量比气缸数多一个，分别布置在各连杆轴颈的两端以及曲轴前后端，提升曲轴整体抗弯刚度，降低高转速下的曲轴挠曲变形量，曲轴前端预留了皮带轮、正时齿轮的安装位，后端设计有飞轮连接法兰，

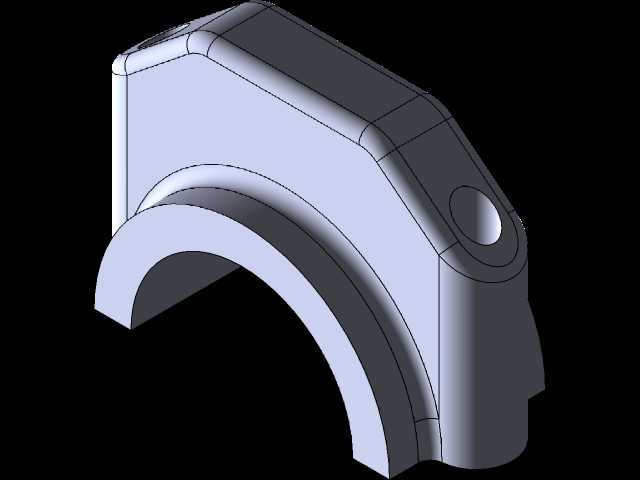

　　可对接飞轮总成储存旋转惯量，让动力输出更平顺。连杆部分采用工字型截面设计，在保证结构强度、抗屈曲能力的前提下尽可能降低往复运动质量，减小高转速下的惯性力载荷，连杆大头采用剖分式设计，通过连杆螺栓与连杆盖紧固，轴瓦安装面预留了合适的过盈量，保证轴瓦工作时不发生转动移位。整套结构的安装边界需要重点关注几个核心尺寸：曲轴中心到缸体顶面的高度决定了整机的纵向总高度，安装时需匹配机舱的垂向空间；曲轴输出端法兰的止口尺寸、螺栓孔分布圆直径需与对接的变速箱、离合器总成匹配，保证动力传输同轴度；缸体侧面的安装支脚位置需匹配整车或设备的悬置安装点，避免运行时出现共振问题。在实际工程应用中，这套结构可直接作为动力总成核心的设计参考，

　　建模时已完成各运动部件的干涉检查，活塞运行到上止点、下止点时与气门、缸盖的安全间隙均符合设计规范，连杆摆动过程中与缸筒内壁无刮擦，曲轴旋转时平衡块与缸体内部结构、油底壳预留了足够安全距离，可直接用于教学演示、原理验证，也可作为同类型动力产品改型设计的基础参考框架，调整缸径、行程参数即可适配不同排量的动力需求。
