2012款电助力自行车车架结构设计

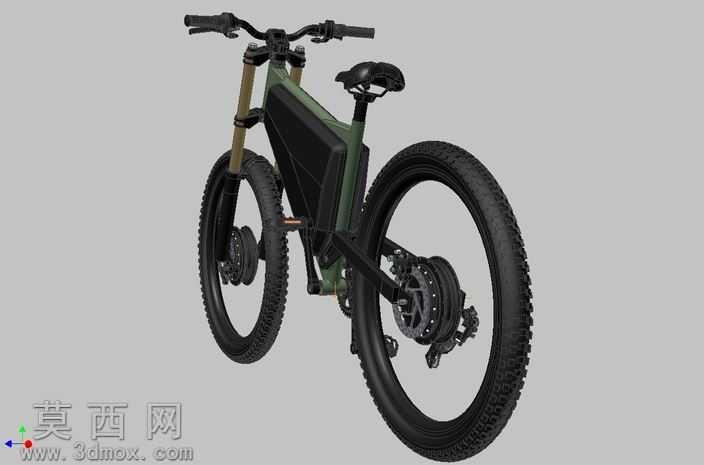

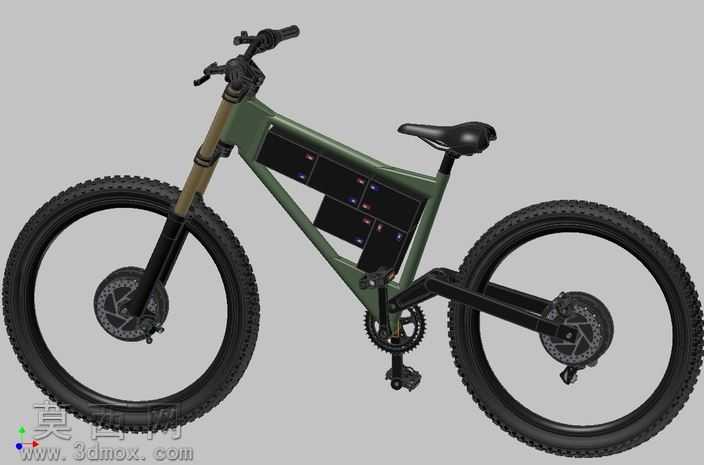

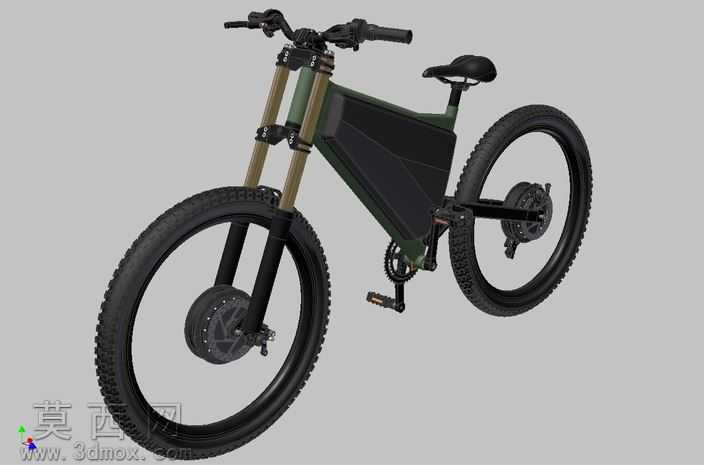

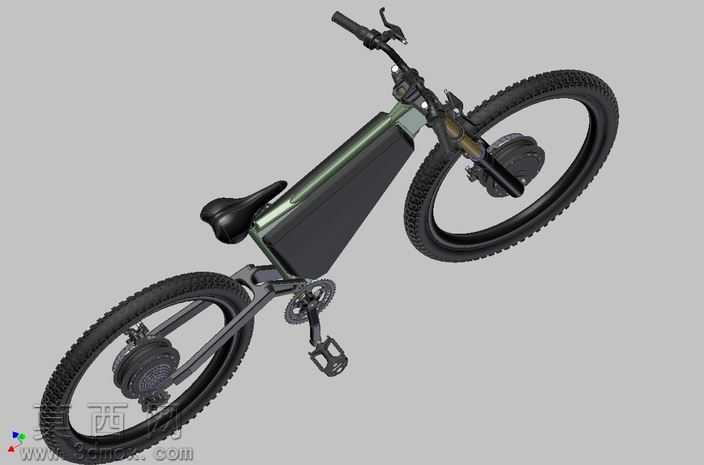

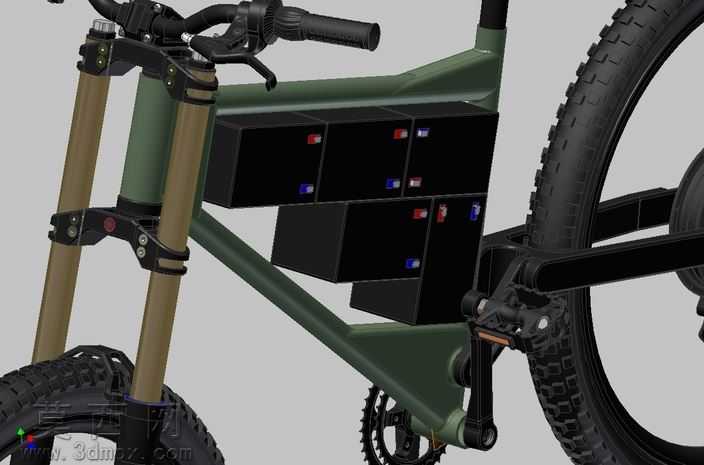

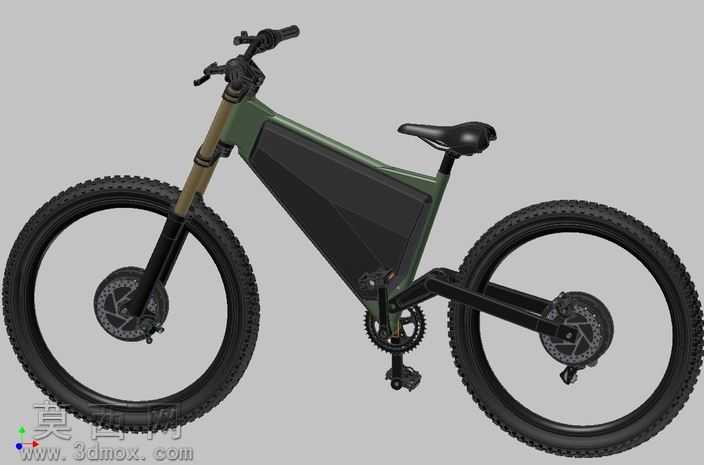

本作品为电动自行车车架的三维结构设计，建模阶段围绕电助力车型的核心使用需求展开，首先确定了适配长行程减震前叉的头管角度，兼顾非铺装路面骑行的操控稳定性与城市通勤的转向灵活性，头管部位预留了标准碗组安装位，可兼容主流规格的把立、车把组件。车架主体采用一体化异型管结构设计，在保证整体结构强度的前提下，通过管材的变径、弯折处理优化受力路径，降低骑行过程中管材连接处的应力集中风险。针对电助力车型的电池搭载需求，车架下管位置设计了分层式电池安装仓，可容纳多组标准规格的动力电池组，安装位预留了标准固定孔位与走线槽，既可以保证电池安装后的稳固性，避免骑行颠簸造成电池松动，也能让供电线路隐藏在车架内部，提升整车外观的整洁度，减少线路外露带来的老化、剐蹭风险。车架后三角部分采用对称式结构设计，后叉爪位预留了标准花鼓安装位与碟刹安装座，可兼容不同规格的后轮组件与碟刹制动系统，五通位置采用标准螺纹规格设计，可适配主流的中置电机组件或传统牙盘传动结构，满足不同配置方案的改装需求。材质渲染阶段，车架主体采用哑光军绿色金属漆面效果，还原金属管材的细腻质感，前叉部分还原了金色内管与黑色外管的减震结构质感，电池模块采用哑光黑壳体搭配红蓝标识区分接口，轮胎部分还原了橡胶材质的颗粒纹理与哑光质感，整体渲染效果贴近真实整车装配后的视觉状态。设计过程中充分考量了各部件的装配公差，所有安装位的尺寸均遵循通用自行车配件标准，确保各外接部件可以顺利完成装配，整体结构在兼顾轻量化的同时，满足电动自行车日常骑行的强度要求，适配城市通勤、轻度越野等多场景的使用需求。
