长条式贴片LED灯带结构三维设计

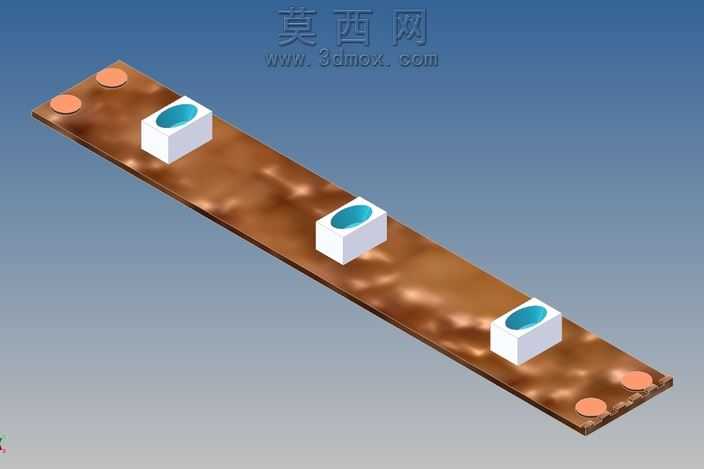

本作品为长条式贴片LED灯带的三维建模设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先针对灯带核心承载基材铜基板进行轮廓绘制，按照长条形柔性灯带的常规尺寸比例设定基板长宽参数，在基板两端预留圆形焊盘定位特征，焊盘位置与板身保持齐平，表面做沉台处理以匹配后期焊接工艺的装配需求。基板上的三颗贴片LED灯珠采用等距排布方式，单颗灯珠拆分为白色塑封基座与顶部椭圆形发光透镜两个独立结构件建模，基座部分做直角立方体处理，边缘添加微小倒圆角还原真实注塑件的工艺特征，透镜部分采用半椭球形曲面建模，通过曲面放样、修剪命令完成透镜弧面的顺滑过渡，保证透镜出光面的曲率符合常规贴片LED的光学结构设计。材质渲染阶段，铜基板赋予紫铜材质，调整金属粗糙度参数还原铜材氧化后的暖棕金属质感，表面添加细微的纹理凹凸模拟真实PCB铜基板的表面肌理；灯珠基座赋予哑光乳白色塑料材质，调整漫反射参数避免塑料质感过于生硬，发光透镜赋予半透明浅蓝色PC材质，添加轻微的折射与反射参数，还原LED透镜通透的光学质感；两端焊盘赋予亮面铜材质，与基板的哑光铜质感形成区分，突出焊盘的导电连接属性。结构设计上，整体灯带采用平直长条式布局，灯珠与基板之间添加装配定位基准，保证三颗灯珠的中心处于同一条直线上，焊盘位置对称分布在灯带两端，预留足够的焊接操作空间，整体结构无多余冗余特征，所有部件的装配间隙控制在合理公差范围内，既还原了真实LED灯带的装配逻辑，也保证了模型可直接用于后续的结构验证、装配演示或者渲染出图使用。建模过程中对所有特征进行参数化关联，若需要调整灯带长度、灯珠间距、焊盘尺寸等参数，仅需修改对应草图尺寸即可完成整体模型的更新，大幅提升了模型的可复用性，渲染阶段采用渐变蓝灰色背景，添加柔和的环境光与定向光源，突出铜基板的金属反光与透镜的通透质感，让整体模型的展示效果更贴近真实产品的视觉表现。
