冰淇淋造型创意家用手动榨汁器设计

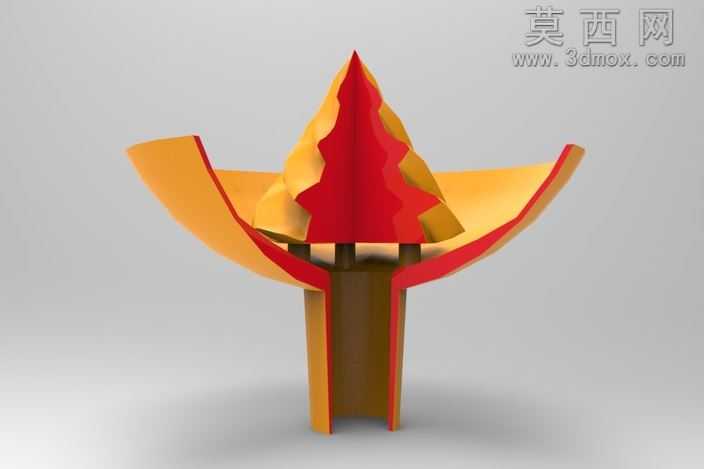

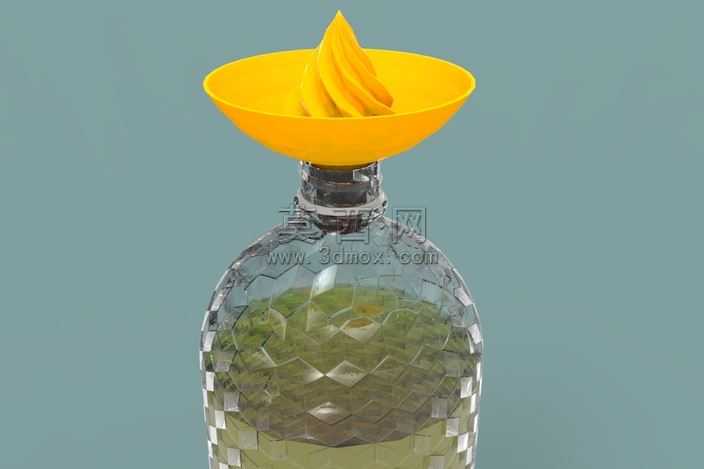

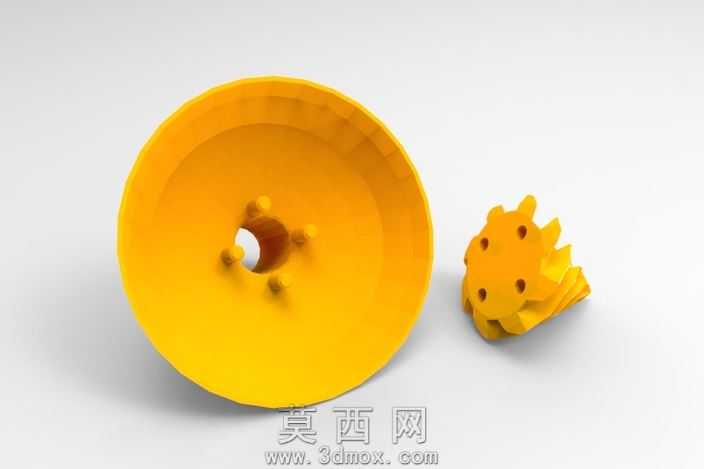

本作品为创意造型手动榨汁装置的三维设计成果，整体采用趣味化的冰淇淋甜筒作为上部进料造型，搭配透明格纹储液瓶身，兼顾实用功能与视觉趣味性。建模阶段采用参数化建模逻辑搭建整体结构，首先完成上部进料导槽的曲面构建：以敞口浅碗形作为进料承接基础，边缘做圆润倒圆角处理避免划手，导槽中心向下收窄的出汁通道做顺滑曲面过渡，保证榨取后的果汁可以无阻滞流入下方储液容器，上部的冰淇淋造型旋扭结构做分层螺旋曲面处理，还原软质冰淇淋的自然纹理，同时该结构作为榨汁施压的操作端，表面的凹凸纹理可以提升手部握持摩擦力，施力时不易打滑。中部的榨汁压榨组件做隐藏式结构设计，外部仅露出衔接螺纹段，螺纹采用标准密封螺纹参数，保证和下方瓶身连接后不会出现汁液渗漏，内部的压榨滤网做细密网格结构建模，网格边缘做锐化处理，在压榨鲜果时可以充分滤除果籽与粗纤维残渣，仅让纯净果汁流入下方容器。下方储液瓶身采用菱形格纹的透明材质设计，建模时对每一块菱形切面做单独的面偏移处理，模拟玻璃切割后的棱面质感，瓶身整体做等壁厚处理，壁厚参数符合日常吹塑或玻璃吹制的生产工艺要求，瓶底做加厚平底设计，放置在桌面时可以保证足够的稳定性，不会因上部施压出现侧翻。材质渲染阶段，上部进料与旋扭部分采用亮面食品级PP塑料材质，调整漫反射颜色为明亮的暖黄色，添加轻微的反射模糊模拟哑光塑料的柔和质感，同时提高高光层级凸显边缘的光泽感；中部衔接螺纹段采用半透明磨砂PC材质，降低透明度添加细微颗粒质感，区分于上下部分的材质表现；下方瓶身采用高透钠钙玻璃材质，调高折射参数与反射强度，在格纹棱面处添加光线折射的焦散效果，还原玻璃容器盛装液体后的通透质感，瓶内的果汁液体采用半透明橙黄色材质，添加轻微的体积吸收效果，模拟鲜榨橙汁的自然色泽。整体设计将日常厨具的实用功能与趣味化的视觉造型结合，打破传统榨汁工具的单调外观，既可以满足家庭日常鲜榨果汁的使用需求，趣味的冰淇淋造型也可以作为桌面装饰摆件，适配居家、户外出行等多场景使用，结构上无复杂电子元件，纯手动操作的设计无需供电，拆卸后各部件均可单独清洗，使用维护十分便捷。
