220kvBPI输电构架支撑结构设计

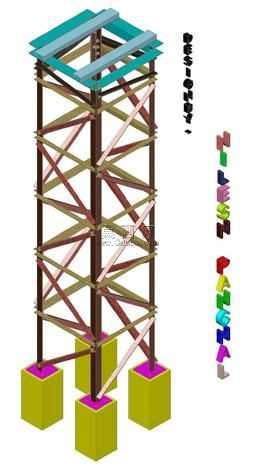

本作品为220kvBPI输电构架支撑结构的三维设计成果，建模阶段采用参数化建模思路，先依据电力设施设计规范确定整体构架的总高度、立柱间距、顶部横梁跨度等核心尺寸参数，再按层级拆分构件单元：首先搭建四根主承重立柱，立柱采用等截面型材设定，沿竖向按固定间距布置横向连接横梁，同时在相邻立柱之间交叉布置斜向支撑构件，通过交叉斜撑形成稳定的桁架受力体系，抵消水平风荷载与线路拉力带来的侧向作用力，保障构架整体的抗侧移刚度。底部设计四个独立的方形混凝土承台基础，每个承台顶部设置预埋连接件与钢立柱底端固定，承台尺寸结合上部结构总荷载与地基承载力要求设定，保证基础的抗倾覆与抗滑移性能。顶部设置多层纵横交错的横梁结构，用于承载220kv电压等级的电力绝缘子、导线挂点等配套设施，横梁排布预留足够的电气安全间隙，满足高压输电的安全距离要求。材质分配阶段，为钢构件赋予深棕金属材质模拟热轧型钢的表面质感，斜向支撑构件区分不同受力方向赋予差异化的金属色便于结构识别，底部承台赋予混凝土材质表现基础的厚重质感，顶部作业平台赋予青绿色防滑板材材质。渲染阶段采用正交视角展示整体结构，同时将各构件按装配层级拆分展示爆炸视图，清晰呈现每个零件的装配位置与连接关系，方便查看内部的支撑排布逻辑。设计过程中充分考虑钢结构桁架的受力合理性，所有构件连接节点均按刚接设定模拟实际焊接或螺栓连接的受力状态，整体结构传力路径清晰：上部导线荷载通过顶部横梁传递至主立柱，再通过斜撑分散荷载后传递至底部承台，最终传导至地基，结构冗余度合理，既满足高压输电构架的承重与稳定性要求，也兼顾了钢结构用料的经济性，可用于电力设施的方案展示、结构校核与施工交底参考。
