直角弯式工业信号传输连接器结构

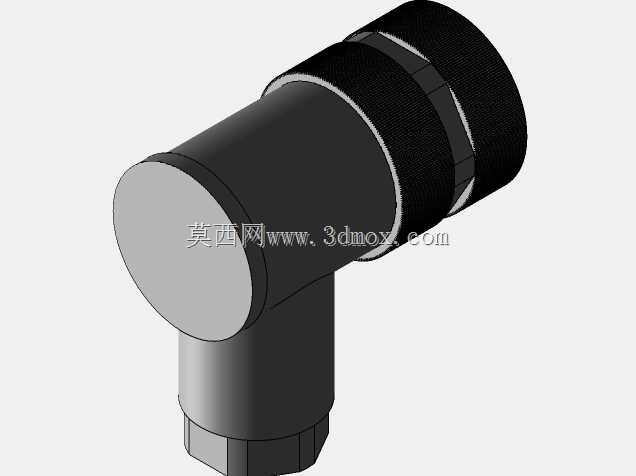

　　在工业电气布线、设备信号互联的现场场景中，直角弯式连接器的使用占比并不低，尤其是在设备侧壁、机柜内部走线空间局促的位置，直头连接器往往会因为尾部线缆弯折半径不足，长期运行后出现线芯断裂、屏蔽层破损的问题，这类弯式结构的存在刚好解决了空间受限场景下的布线痛点。这款弯式连接器采用90度直角转向结构，主体分为轴向对接端与径向出线端两个部分，对接端的外圆设置有滚花纹理，现场徒手操作时可以增加手部摩擦力，无需额外工具就能完成对接锁紧，在设备调试、检修阶段的临时拆装场景下，这种滚花设计的实用性远高于光滑外壁结构，哪怕操作人员佩戴薄款劳保手套，也能顺利施加旋转扭矩完成锁紧动作，不会出现打滑脱手的情况。对接端面采用平整的密封贴合面设计，

　　实际装配时可以搭配对应规格的密封圈，实现对接部位的防尘防水防护，适配车间多尘、存在少量切削液飞溅的机加工现场使用环境，避免金属碎屑、切削液渗入接插件内部造成接触不良、短路等故障。出线端的外壁设置有六角结构，这个结构并非用于对接锁紧，而是用于尾部线缆固定接头的装配限位，现场安装线缆时，可以用开口扳手卡住六角部位施加反向扭矩，避免旋转线缆接头时带动连接器本体转动，拉扯内部已经焊接好的插针接线，造成焊点脱开、线芯移位的问题。从安装边界来看，这款连接器的直角转向结构将出线方向与对接方向垂直，相比同规格直头连接器，轴向安装深度可以缩减近40%，在安装面后方预留空间不足100mm的机柜侧壁、设备壳体安装位上，

　　直头连接器插装后尾部线缆弯折会顶住机柜内部的线槽或者其他元器件，而这款弯式结构的出线方向平行于安装面，只需要预留出连接器本体的径向尺寸空间，就能顺利完成布线，不会和周边元器件产生空间干涉。在设计建模过程中，重点对两个部位的结构做了细节处理：一是对接端与转向部位的过渡圆角，这个位置如果采用直角锐边过渡，不仅注塑或者金属压铸加工时容易出现应力集中导致的开裂问题，实际使用过程中锐边也容易划伤操作人员的手部，或是割破线缆的外绝缘层，因此建模时采用了R3-R5的平滑过渡圆角，兼顾加工工艺性与使用安全性；二是对接端内孔的插针安装位，严格按照对应规格插针的安装尺寸做了公差预留，插针安装孔的同轴度控制在0.05mm以内，避免插针装配后出现偏斜，

　　导致对接时插针弯折、接触对错位的问题。这类连接器广泛应用在工业传感器接线、伺服电机编码器信号传输、现场总线模块互联等场景中，相比直头连接器，它的布线走向更贴合设备壁面，不会出现线缆突兀翘起的情况，整个设备的布线规整度更高，后续设备维护时梳理线路也更方便。在实际选型匹配时，需要注意对接端的插针数量、键位角度要和对插端完全匹配，这款模型的键位采用了防呆设计，只有当对接端的定位槽与插座上的定位凸台对齐时才能顺利插入，能够有效避免现场施工时插反、错插的问题，哪怕是新入职的运维人员，也能快速完成对接操作，不会因为错插导致插针损坏。另外，连接器本体的外壁厚度经过了强度校核，在常规的接线拉扯、意外磕碰场景下，不会出现壳体开裂的问题，金属材质的壳体还能起到一定的电磁屏蔽作用，减少周边变频器、伺服驱动器工作时产生的电磁干扰对传输信号的影响，保障弱信号传输的稳定性。建模时省略了内部的插针、密封圈等细小装配零件，只保留了连接器的主体外壳结构，足够用于设备整体布线时的空间干涉检查、安装位开孔尺寸匹配，在做设备整体三维装配时，直接调用这个模型就能提前验证安装位置周边的空间是否足够，避免实际加工装配时才发现连接器和周边零件撞件，减少现场整改的工作量。
