法兰式防水RJ45网络接口插座结构

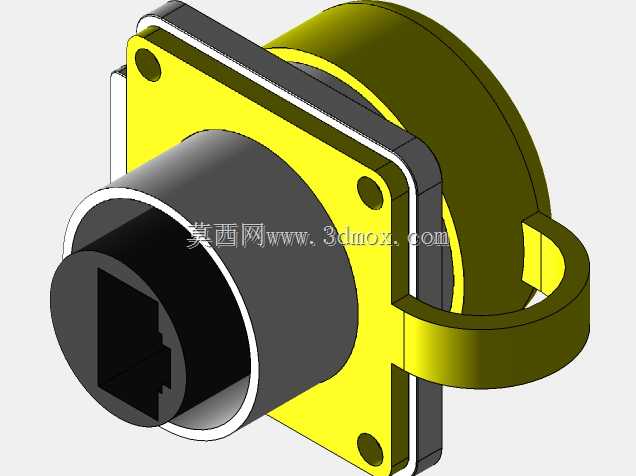

　　这款RJ45插座采用法兰式安装结构，主要面向工业现场的以太网通讯布线场景，常见于机床设备控制柜、户外通讯基站、自动化生产线工位、轨道交通车载设备等需要稳固网络连接的工况，用来实现设备端的标准以太网物理连接，保障网线插拔后的连接稳定性，同时适配带防护要求的安装环境。从结构设计来看，主体分为前端插接端、中部法兰安装板、尾部防护端三个部分，前端插接段做了阶梯式圆柱结构，外层金属壳体做了倒角处理，方便对接带屏蔽层的水晶头，内部的RJ45卡槽完全遵循标准8P8C引脚排布，能兼容常规五类、六类水晶头的插入，插接深度控制在标准范围内，避免水晶头插入过深顶坏内部针脚或者插入过松导致接触不良。中部的方形法兰安装板是整个结构的安装基准，

　　板上预留了三个对称分布的安装孔，孔位做了沉台设计，安装时可以将螺丝头完全沉入沉台内，不会突出法兰表面影响贴合度，法兰板和设备安装面之间可以加装密封胶圈，配合前端壳体的台阶结构，能实现IP67级别的端面密封，防止现场的切削液、粉尘、水汽从安装缝隙进入设备内部。尾部的环形挂耳是配套防水防尘盖的连接结构，当插座未插网线时，可以将配套的橡胶防尘盖扣在前端插接端，挂耳用来拴住防尘盖的连接绳，避免防尘盖丢失，这个细节设计在户外设备、移动设备上实用性很强，能避免闲置时接口进灰受潮。从安装边界来看，法兰板的方形轮廓尺寸适配常规面板开孔，前端圆柱段的直径刚好匹配面板上的预留圆孔，安装时从面板外侧将插座插入开孔，法兰板贴合面板外表面，

　　从内侧用螺母或者螺丝锁紧即可，不需要额外做复杂的固定结构，安装效率很高。内部的针脚采用镀金处理，降低接触电阻，同时提升抗腐蚀能力，外层金属壳体采用锌合金压铸成型，兼顾结构强度和屏蔽性能，能减少工业现场的电磁干扰对网络信号的影响，避免信号丢包、传输中断的问题。和普通民用RJ45插座不同，这款结构没有采用卡扣式的面板安装方式，而是用法兰螺丝锁紧，抗振动性能更强，在设备运行产生持续振动的工况下，不会出现插座松脱、接触偏移的问题，适合高振动的工业场景使用。设计过程中特意将插接端的中心和法兰安装板的中心做了同轴度公差约束，保证安装后接口和面板开孔的同轴度，避免水晶头插入时出现偏斜，导致针脚弯折。尾部的线缆引出端做了圆弧过渡，

　　不会划伤配套连接线缆的外护套，同时预留了屏蔽层压接位置，能将线缆屏蔽层和插座金属壳体可靠连接，实现全程屏蔽接地，提升电磁兼容性能。在实际选型使用时，需要注意面板开孔尺寸要和前端圆柱段的外径匹配，安装孔位要和法兰板上的孔位对齐，锁紧螺丝时要对角均匀施力，避免法兰板受力不均出现变形，导致密封失效。这款插座的结构完全适配工业以太网的布线需求，不管是Profinet、EtherNet/IP还是标准TCP/IP的网络连接都能适用，相比普通民用插座，在防护等级、抗振动性能、电磁屏蔽能力上都做了针对性强化，能满足复杂工业环境下的长期稳定使用需求，结构建模时所有配合尺寸都遵循相关接插件的行业标准，能直接用于设备面板的布局设计，不需要额外调整适配尺寸，安装后和周边结构不会出现干涉问题。
