安费诺军标19芯法兰安装箱式插座

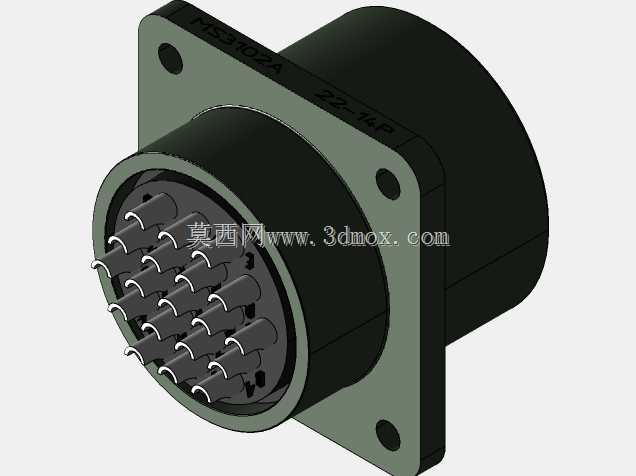

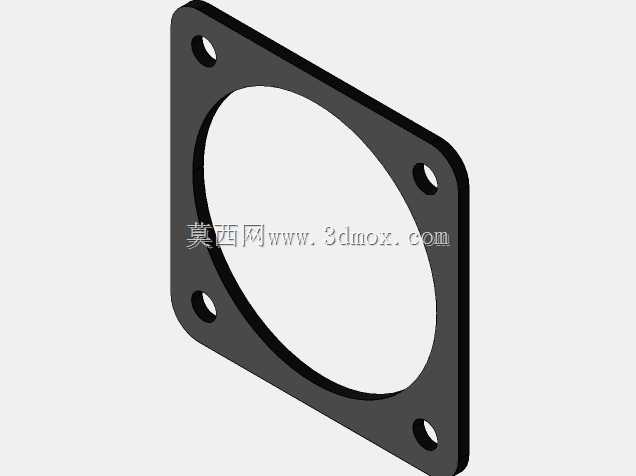

　　这款箱式圆形电连接器，核心适配MIL-DTL-5015军标连接体系，主要面向高可靠性电气互联场景，在军用通信方舱、地面测控设备、重型工业机电装备、轨道交通车载电气柜这类对连接稳定性、抗振性能有严苛要求的场景中，承担多回路电源与信号的中转传输作用。从结构设计来看，插座采用方形法兰盘安装形式，法兰盘上预留四个对称分布的安装通孔，安装时可通过螺栓直接固定在设备舱壁、机箱面板的预制安装位上，安装边界贴合面板平面，法兰盘与壳体结合处做了过渡圆角处理，避免应力集中导致的壳体开裂，同时配套的垫圈可填充安装面的微小间隙，既能够提升安装后的密封防护能力，也可以缓冲设备运行时的振动传递，避免插针受振出现接触偏移。接触端一共设置19个镀银插针，

　　插针按照环形阵列排布在绝缘基座内，不同回路的插针之间保持足够的电气间隙，能够满足多组低压控制信号、小功率供电回路的同步传输需求，插针端部做了导向倒角，配对插头插入时可以自动导正对位，不会出现插针顶弯、错插的问题。壳体采用军标连接器常用的硬质铝合金材质，表面做了军绿色钝化处理，具备优秀的耐盐雾、耐湿热性能，能够适应野外恶劣工况下的长期使用，壳体外侧刻印了型号标识，方便现场运维人员快速识别规格，避免错装混插。从实际选型适配角度来说，这类连接器的插合端采用标准的卡口锁紧结构，配对插头插入后旋转卡圈即可完成锁紧，锁紧后具备防松脱能力，在设备持续振动、冲击的工况下不会出现连接松脱导致的信号中断、供电断路问题。

　　绝缘基座采用耐高温的热固性绝缘材料加工成型，具备优秀的介电性能，即使在高温、高湿环境下也不会出现绝缘电阻下降、漏电的问题，插针与基座之间采用压装固定工艺，插针尾部预留接线端，可通过压接、焊接两种方式与设备内部线缆连接，适配不同的线束加工工艺需求。在三维建模过程中，完整还原了法兰盘的安装孔位尺寸、插针的排布位置与伸出长度、壳体的外轮廓尺寸以及插合端的配合公差，建模时对插针的倒角、壳体表面的标识刻印、法兰盘与主壳体的结合结构都做了精准还原，能够直接用于设备机箱的面板开孔设计、安装干涉检查，也可以用于整机布线时的连接器占位模拟，避免设计阶段出现安装位尺寸不匹配、插合空间不足的问题。这类连接器相比普通民用连接器，在抗振等级、环境适应性、

　　接触可靠性上都有明显优势，除了军用装备场景外，也广泛应用在矿山机械、港口起重设备、户外电力测控装置这类工况复杂、维护难度高的设备上，长期使用不需要频繁维护更换，能够有效降低设备的全生命周期运维成本。设计时需要注意，法兰安装面的平面度需要控制在合理范围内，配合垫圈使用时要保证垫圈的压缩量均匀，避免出现局部间隙导致的防护等级下降，插针接线时要根据传输的电流、信号类型选择合适的线径，压接时要保证压接端子与插针尾部的结合力符合规范，避免大电流传输时出现接触过热的问题。
