带密封垫IP67防护壁挂式铝制接线盒

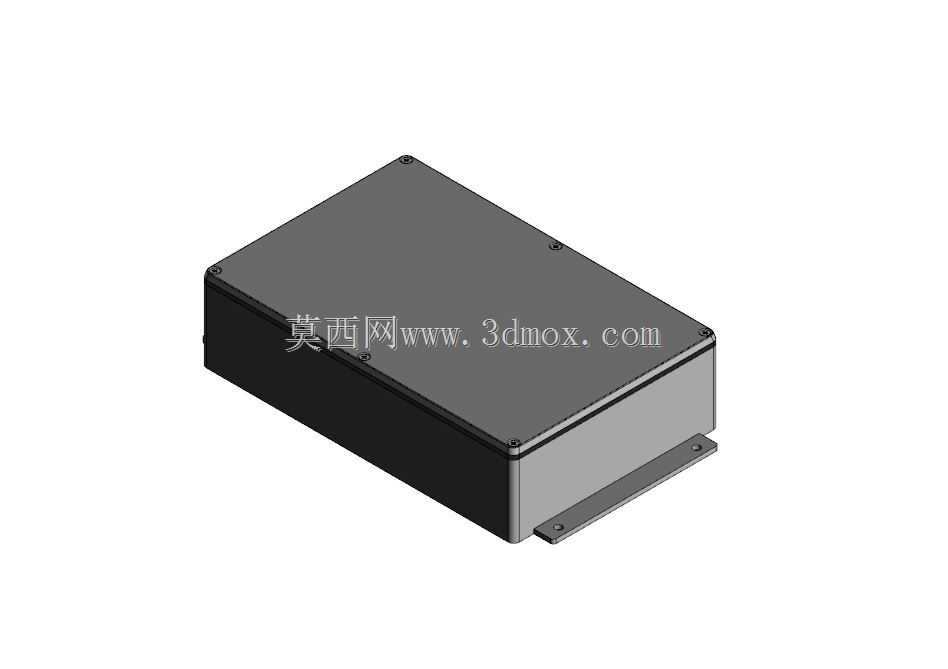

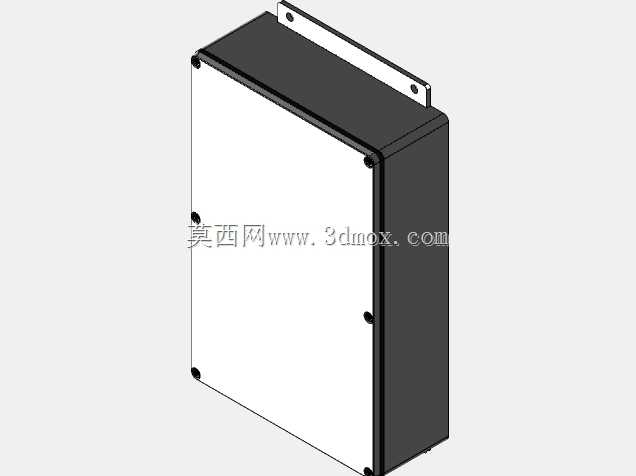

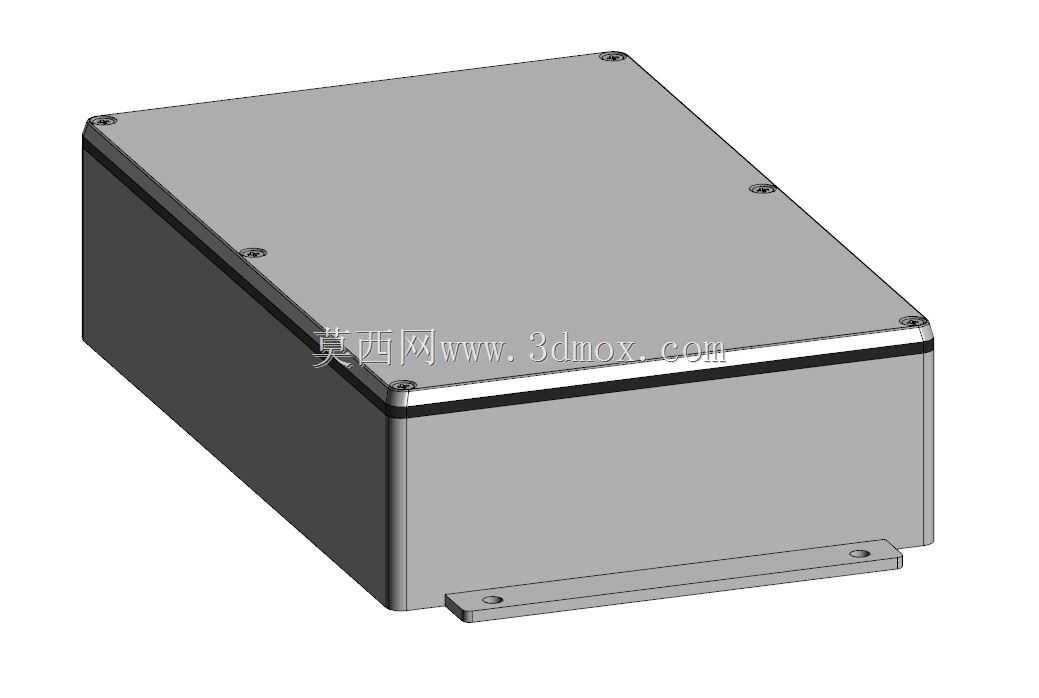

　　意味着短时间浸入1米深的清水也不会出现内部进水，完全可以应对户外露天的暴雨冲刷、扬尘环境下的长期使用。很多做户外传感器布线、野外通信设备接线、港口机械电气改造的工程师，选接线盒的时候最容易忽略安装边界的匹配问题，这款壳体的安装法兰边和腔体是一体化延伸出来的，不是后期额外铆接的支架，安装孔位设在腔体外侧，固定螺丝不会穿入腔体内部，也就不存在安装孔渗水的隐患，安装的时候不需要在壳体背面额外打密封胶，直接通过法兰边上的两个固定孔就能把盒子固定在设备机架、墙面、安装立杆上，固定完成后腔体和安装面之间留有微小间隙，不会因为安装面不平整造成壳体变形，影响密封面的贴合度。从腔体内部的空间利用率来看，这款铝盒的内部腔体为规整的长方体结构，户外工业现场的电气布线节点，常年要面对暴雨喷淋、粉尘冲刷、温差凝露的复杂工况，普通塑料壳体的接线盒用个两三年就会出现壳体脆裂、密封失效的问题，轻则接线端子氧化接触不良，重则线路短路造成设备停机，这类带密封结构的铝制防护盒，就是专门针对这类严苛户外场景设计的布线防护载体。从结构设计逻辑来看，这款壳体采用上下分体式扣合结构，上盖为整块铝板冲压成型的平面盖板，下壳体为带安装法兰边的围框结构，两者的结合面加工有连续的密封槽，槽内预装发泡硅橡胶密封垫，当四周的紧固螺丝均匀锁紧时，密封垫会被压缩至设计压缩量，填充结合面的所有微观缝隙，配合壳体本身无外露拼接缝的一体成型下腔体，就能达到IP67的防护等级，

　　没有多余的加强筋凸起占用空间，可以根据布线需求自行安装端子排、PCB安装柱、接地铜排，四周的侧壁厚度均匀，后期如果需要开航空插头插座、电缆格兰头的安装孔，也很容易进行二次加工，不会因为壁厚不均出现钻孔偏斜、攻丝滑牙的问题。铝制壳体本身的散热性能要远优于ABS塑料壳体，当盒内安装有小型电源模块、信号转换模块这类带轻微发热的元件时，壳体可以通过金属壁把热量快速散发到外界，避免盒内积热造成元件寿命缩短，同时铝合金材质的抗冲击性能也更强，在矿山、港口这类有磕碰风险的现场，就算被飞溅的碎石、工具碰到，也不会像塑料盒那样直接开裂，能持续保护内部的接线与元件。在密封结构的细节处理上，上盖的紧固螺丝采用均匀排布的设计，沿着密封槽的外侧等距分布，

　　锁紧的时候可以按照对角线顺序逐步拧紧，保证整个密封垫的压缩量均匀一致，不会出现某一侧压得过紧密封垫永久变形、某一侧压合不严出现缝隙的问题，密封垫选用的是耐老化硅橡胶材质，在-40℃到120℃的温度区间内都能保持弹性，不会因为北方冬季低温变硬脆裂，也不会因为夏季户外暴晒高温软化粘连，长期使用不需要频繁更换密封件。很多人在选型防水接线盒的时候，会误以为壁厚越厚越好，实际上这款壳体的壁厚设计在兼顾结构强度的同时做了优化，既不会因为壁厚太薄造成按压变形，也不会因为壁厚过重增加安装负载，整体重量控制在合理区间，壁挂安装的时候对安装面的承重要求很低，就算是在薄钢板的设备护罩上也能可靠固定，不会因为长期震动出现固定松脱。在实际布线作业的时候，

　　下腔体的侧壁预留了足够的进线操作空间，电缆从格兰头穿入之后，盒内有充足的空间完成接线、端子压接、线路整理的操作，不需要把整个盒子拆下来就能完成现场接线作业，后期维护的时候只需要拆开上盖就能检修内部线路，不用拆卸整个盒子的固定结构，能大幅减少现场维护的工作量。这类铝制防水接线盒的应用场景覆盖非常广，除了常规的工业现场电气布线，还可以用在户外景观照明的线路分线、污水处理设备的现场接线、轨道交通沿线的信号节点防护、光伏电站的汇线支路防护，只要是对防水防尘、结构强度有要求的布线节点，这类带密封垫的铝制壳体都能提供可靠的防护，相比同尺寸的不锈钢接线盒，铝合金的重量更轻、加工更方便，成本也更低，是户外电气防护结构里性价比非常高的选型方案。
