带多级减速输出摇臂的伺服执行机构

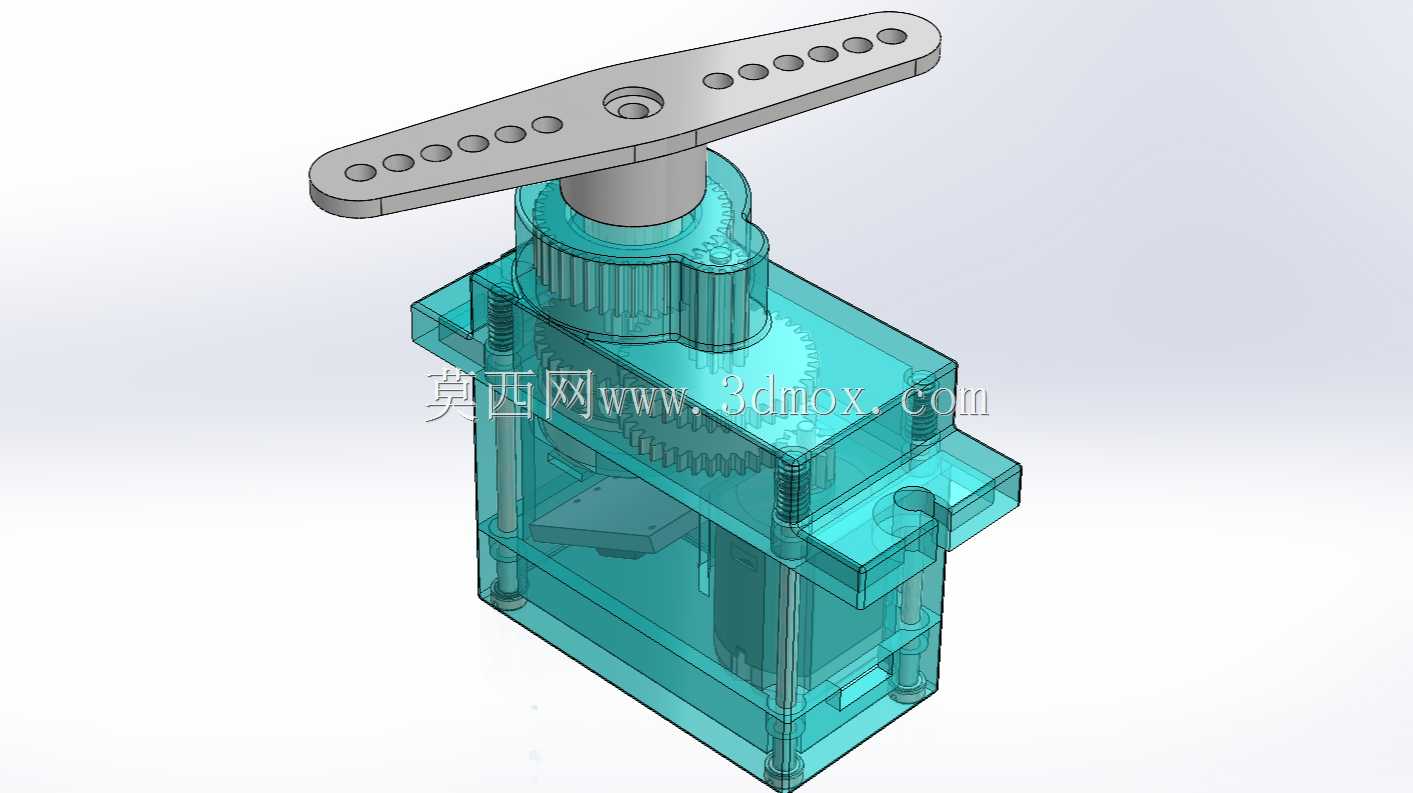

　　这款集成式伺服执行单元，在小型自动化设备的末端执行场景中适配性极强，常见于桌面级分拣机械手的摆角驱动、小型包装线的料仓闸门启闭、3D打印设备的喷头换向、教学实验平台的角度调节工位，甚至是航模舵机的工业级放大版本，覆盖了需要小扭矩、高精度角位移输出的绝大多数轻载传动场景。从结构拆解来看，整套机构将驱动电机、多级减速组、位置反馈元件、输出摇臂整合在半透明的工程塑料壳体内，省去了用户单独选配减速箱、搭建反馈链路的调试成本，拿到模型即可直接套用安装位完成整机布局。

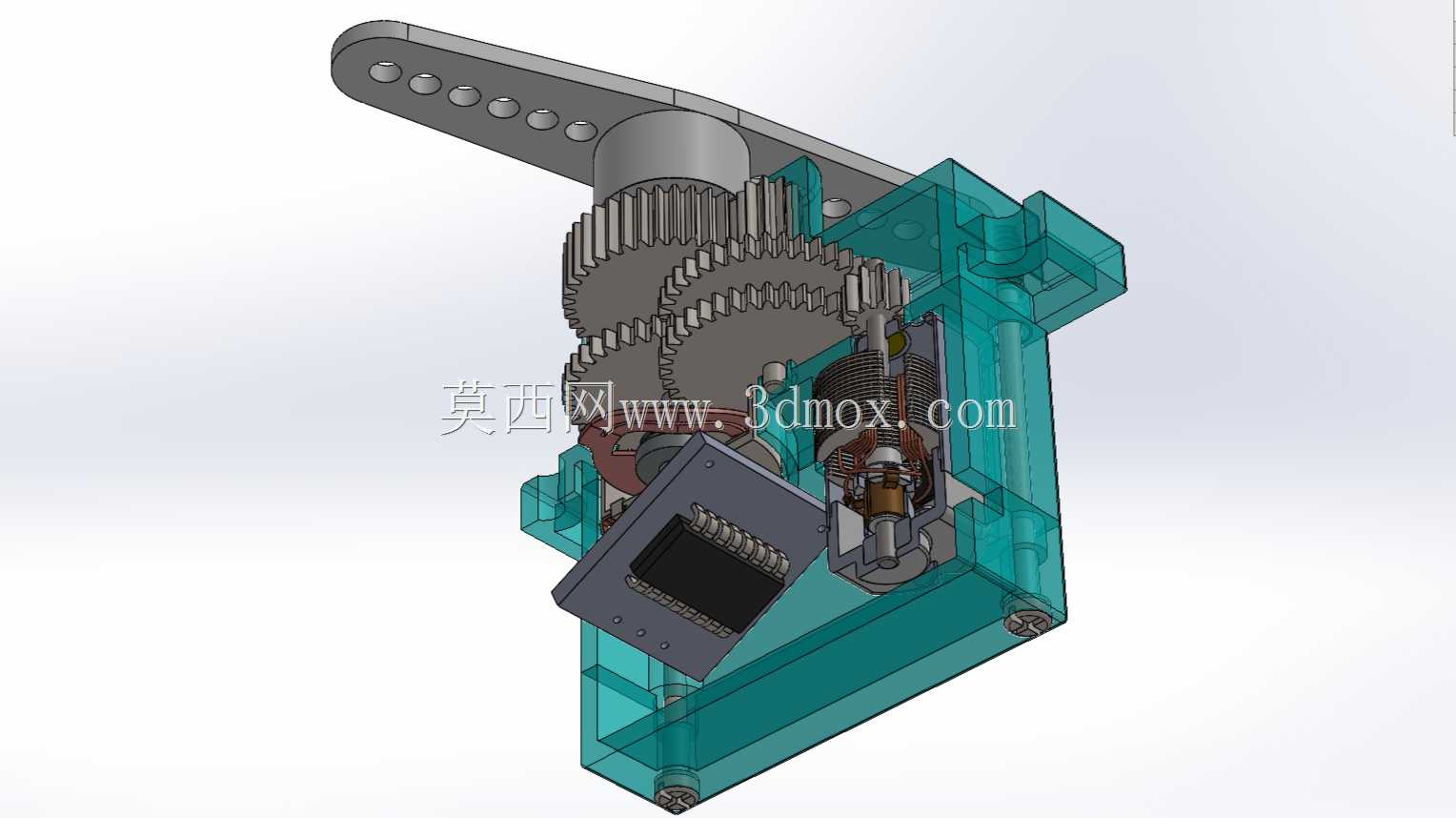

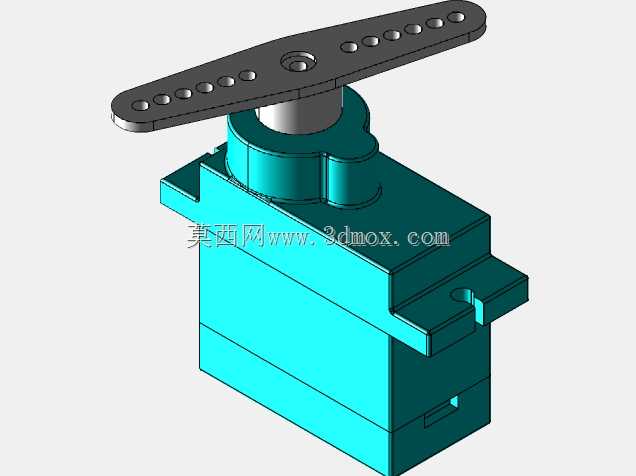

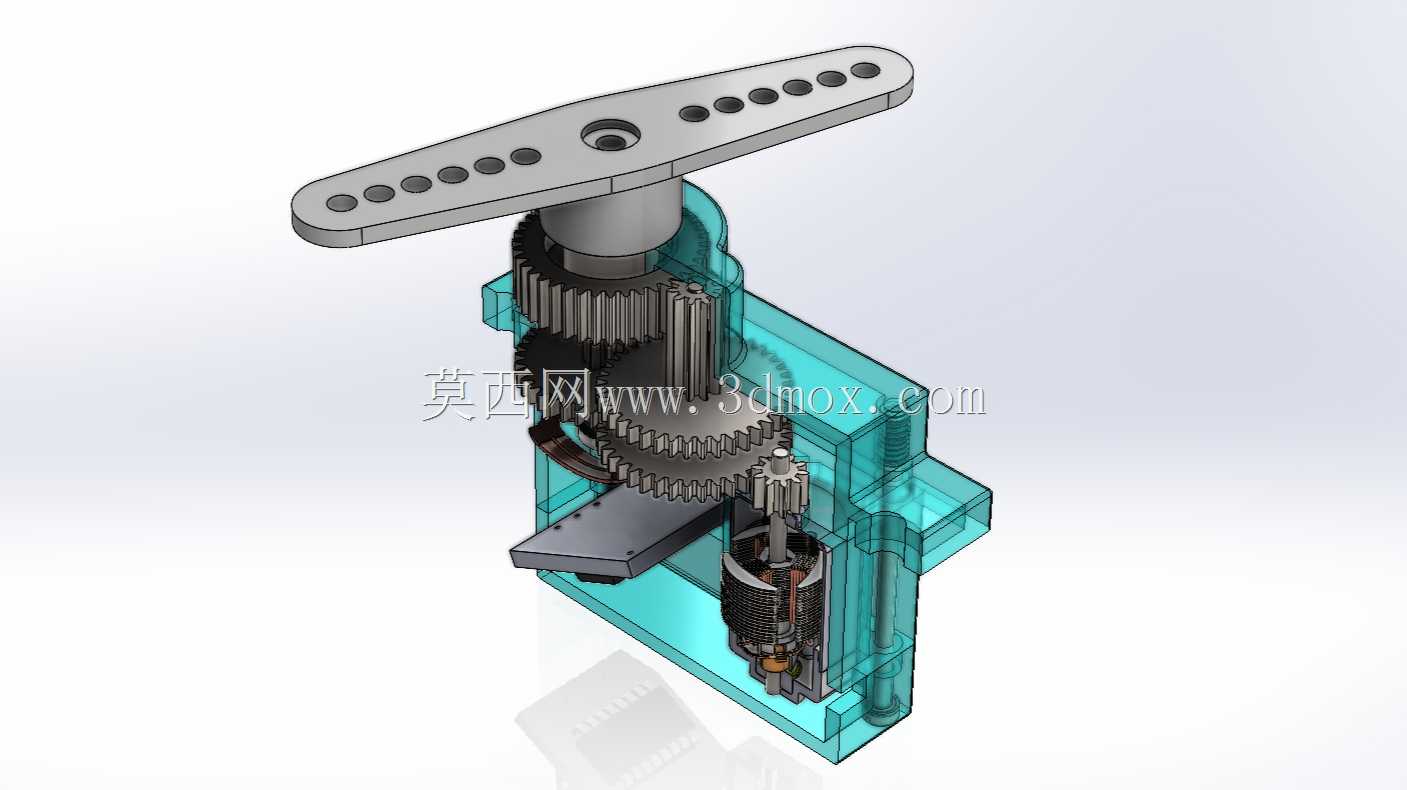

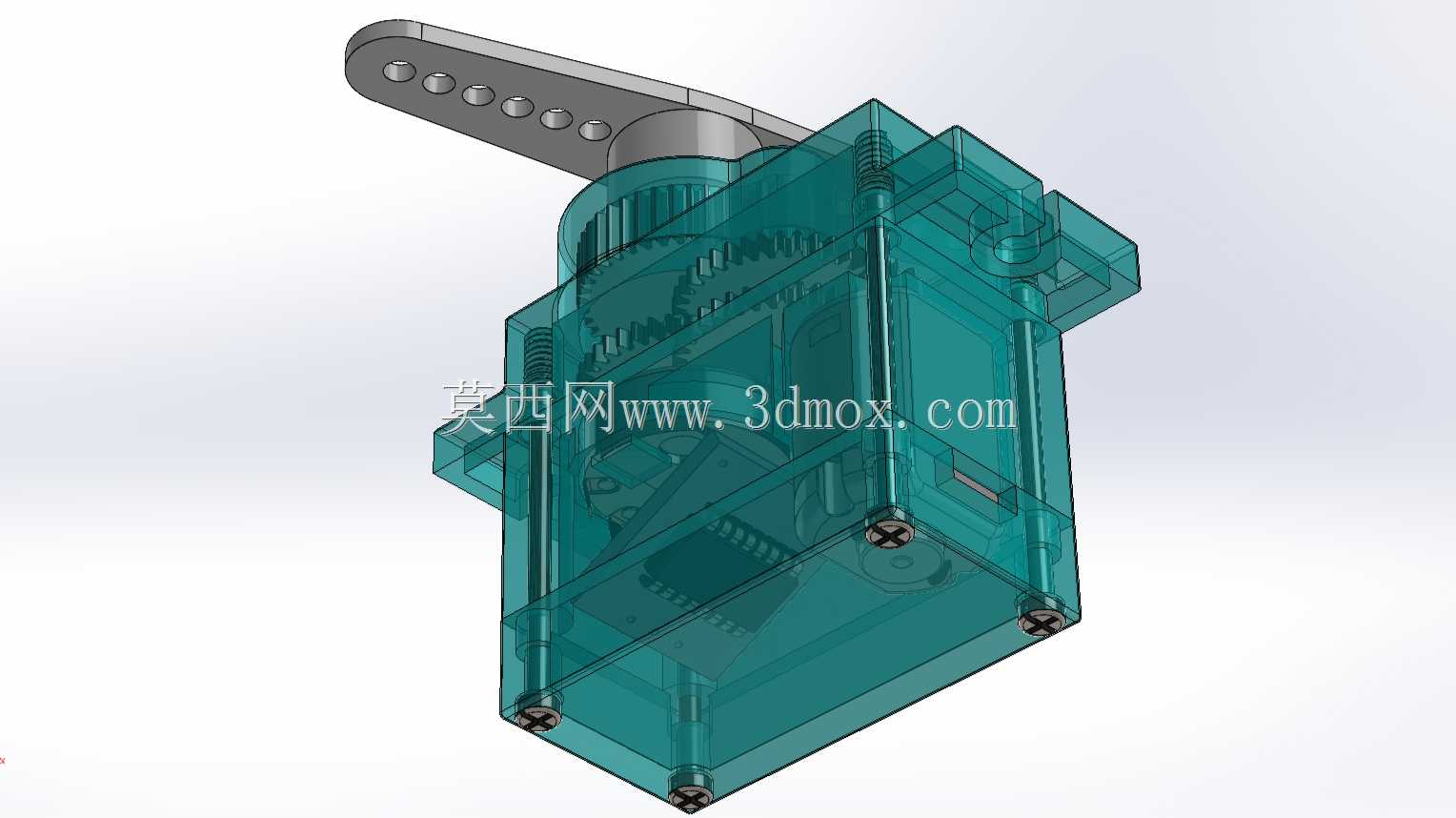

　　设计层面，核心驱动采用空心杯直流伺服转子，转动惯量极低，响应速度比同功率普通直流电机快40%以上，适配频繁正反转的启停工况；减速组采用三级直齿圆柱齿轮传动，首级齿轮直接压装在电机输出轴上，材料选用含铜粉末冶金，兼顾耐磨性与静音效果，末级齿轮与输出轴过盈配合，输出轴顶端设计了带等距安装孔的长条摇臂，孔位间距统一为5mm，可适配不同长度的连杆铰接需求，摇臂的摆动角度通过内部电位器的转动行程限位，有效避免过转打齿的问题。壳体采用上下扣合的结构设计，侧壁预留了2个M3的安装沉孔，孔距为28mm，可直接固定在设备的铝型材安装面上，不需要额外设计转接支架；壳体底部预留了接线槽位，电源线与信号线可从槽位引出，避免走线干涉摇臂的摆动行程。

　　实际选型使用时，需要重点关注输出摇臂的负载边界：在摇臂最远端孔位挂载时，额定输出扭矩为1.2N·m，瞬时峰值扭矩可达3N·m，持续过载会导致末级齿轮崩齿；位置反馈精度可达0.3度，重复定位误差小于0.1度，完全满足轻载自动化工位的定位需求。建模过程中，所有齿轮的模数统一为0.5，压力角20度，齿侧间隙预留0.02mm，既保证传动顺畅，又不会出现回差过大的问题；电机转子与定子的间隙控制在0.15mm，避免转动时出现扫膛问题；壳体的壁厚设计为1.5mm，在满足结构强度的前提下尽可能压缩整体体积，整套机构的外形尺寸控制在长42mm、宽28mm、高65mm的范围内，不会占用过多的设备安装空间。

　　不同于开环控制的步进电机驱动单元，这款伺服机构自带闭环反馈链路，控制器可实时读取输出轴的实际角度，不需要额外加装编码器，在多轴联动的小型设备中，可大幅简化电气布线的复杂度。在做结构适配时，需要注意摇臂的零位校准：模型中摇臂处于中位时，内部电位器处于阻值中点，安装连杆时需要先将摇臂调整到中位再锁紧固定螺丝，避免出现单边行程不足的问题。另外，齿轮组的润滑脂选用低温阻尼脂，在-10℃到60℃的工作环境下都能保持稳定的传动阻尼，不会出现低温卡顿或者高温甩油的问题。
