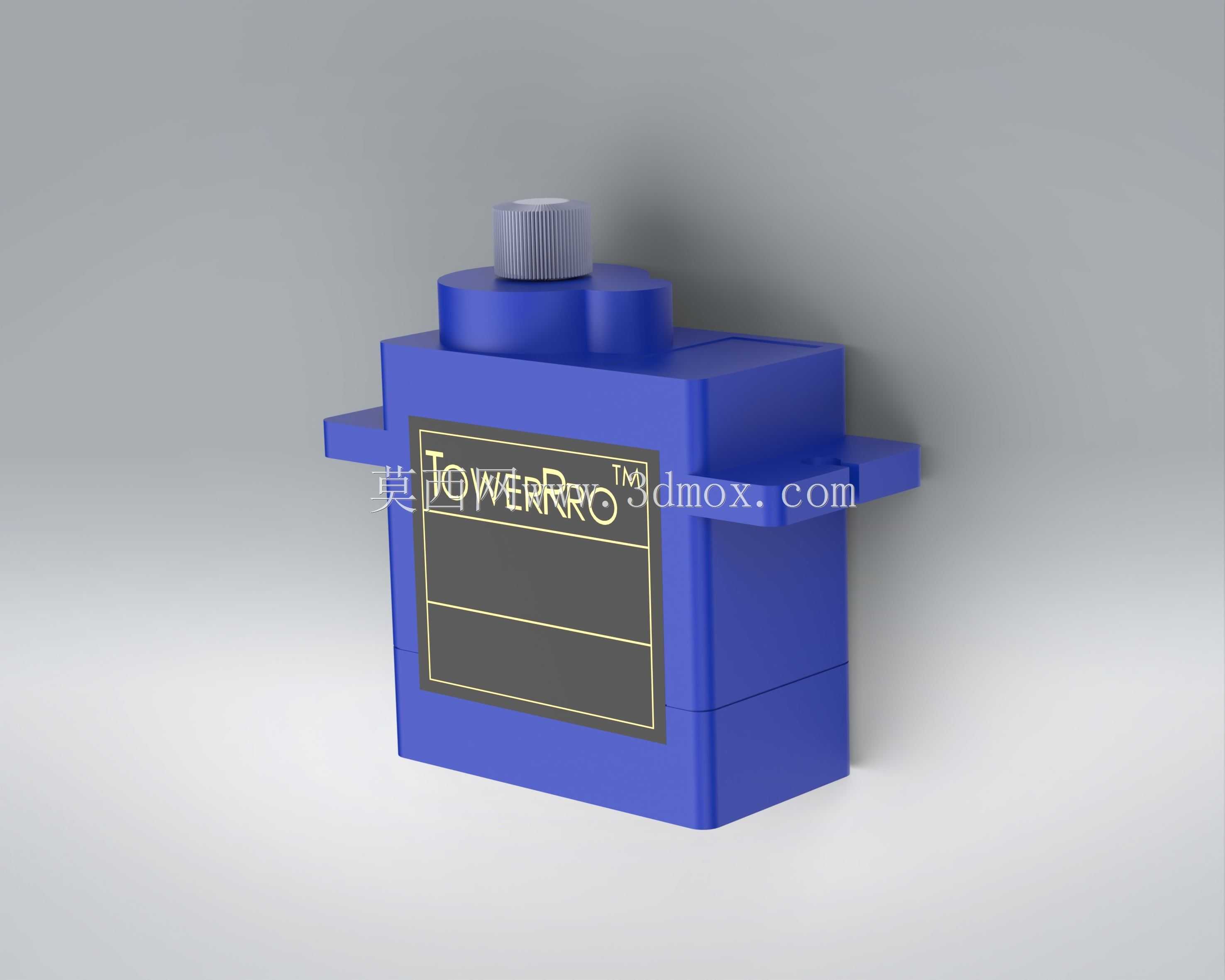

SG90微型舵机结构三维设计方案

　　在小型自动化执行部件的选型与结构适配场景中，SG90这类微型舵机的应用覆盖了从消费级航模、教育机器人到小型自动化工位执行端的多个细分领域，日常项目里做小型云台俯仰调节、机械臂末端小负载姿态切换、航模舵面角度控制、智能门锁锁舌驱动这类小扭矩角度控制需求时，这类微型舵机是性价比极高的执行元件选择。从实际功能特性来看，这类舵机的核心作用是接收PWM控制信号后，输出指定角度的转角动作，自带减速齿轮组将核心驱动电机的高转速低扭矩输出转化为低转速高扭矩的转角输出，能够在0-180度的常规转角范围内实现角度的闭环控制，满足小负载场景下的精准角度定位需求，不需要额外搭配减速机构与角度反馈元件，集成度高，接线与控制逻辑简单，非常适合空间受限、负载不大的嵌入式控制项目。做这个结构设计的时候，首先要考虑的是实际安装场景的边界约束，这类舵机的主体外壳采用上下扣合的方形结构，两侧伸出带安装孔的固定耳，安装孔位的中心距、孔径尺寸都要匹配行业通用的安装规范，保证用户替换同规格舵机时不需要重新修改安装支架的孔位，主体外壳的侧壁厚度要兼顾结构强度与整体重量控制，毕竟这类舵机大量应用在对重量敏感的航模、小型移动机器人场景，外壳过厚会增加不必要的负载，过薄则会在安装锁紧、齿轮组受力时出现壳体形变，影响内部齿轮的啮合精度。顶部的输出轴端做了限位凸台结构，既能够限制输出轴的超量程转动，避免内部齿轮打齿损坏，也能给舵盘安装提供定位基准，保证舵盘安装后的初始角度一致性。

　　侧面的标签区域做了下沉式的凹槽设计，粘贴标识的时候不会因为标签突出外壳导致安装时与周边结构产生干涉，出线端的位置做了圆角过渡处理，避免长期弯折导线时出现绝缘层破损的问题。从内部结构的适配思路来看，外壳内部的腔体尺寸要精准匹配直流驱动电机、减速齿轮组、电位器角度反馈元件的排布空间，齿轮组的安装轴位与壳体的同轴度公差要控制在合理范围内，不然会出现齿轮传动卡顿、回差过大的问题，影响角度控制的精度。实际选型使用的时候，需要重点关注几个安装边界参数：主体的长宽高尺寸要匹配安装腔体的预留空间，两侧安装耳的厚度、安装孔的孔径要适配所选的固定螺丝规格，输出轴的齿形、齿数要匹配常用的舵盘配件，输出轴的中心高度要和执行端的传动结构中心对齐，

　　避免出现传动别劲的问题。另外还要注意，这类微型舵机的输出扭矩有限，设计配套结构的时候不能超出其额定负载范围，不然会出现堵转烧机、齿轮扫齿的故障，在做结构适配时，舵机的安装固定要保证牢靠，避免运行过程中出现松动导致角度控制偏差，导线的出线方向要提前规划，避免在舵机转动过程中导线被拉扯或者与运动部件产生摩擦。很多教育类机器人项目里，会用多个SG90舵机来搭建多自由度的小型机械臂，每个关节对应一个舵机，这时候在做结构设计时就要考虑相邻舵机之间的安装间隙，保证关节转动时不会出现结构碰撞，同时要给导线留出足够的走线空间，避免转动过程中磨断导线。在航模应用场景中，舵机的安装要尽量靠近舵面，缩短传动拉杆的长度，减少传动间隙带来的舵面虚位，

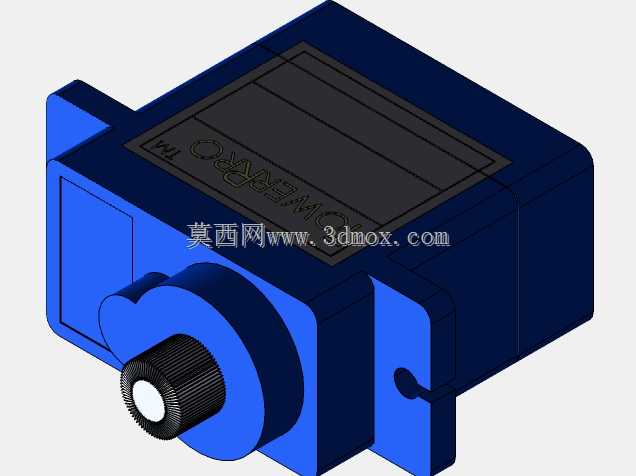

　　同时要做好减震处理，避免发动机或者螺旋桨的振动传递到舵机上，导致电位器接触不良，出现舵面抖动的问题。在小型自动化工位的应用里，比如小型物料分拣机构的拨杆驱动，用这类舵机的时候要注意执行端的负载力矩换算，考虑传动效率带来的扭矩损失，预留足够的扭矩余量，保证长期运行的可靠性。做这个三维结构建模的时候，每一处安装位的尺寸都要和实物的测量值保持一致，包括外壳的拔模角度、安装孔的倒角、输出轴的齿形细节，这样导出的工程图才能直接用来做安装支架的加工，或者做整体装配的干涉检查，不需要后续反复调整尺寸。很多新手设计师在做这类舵机的配套结构时，容易忽略安装耳的厚度尺寸，导致支架的卡槽尺寸做小了装不进去，或者做大了出现松动，还有的会忽略输出轴的突出高度，导致舵盘安装后和外壳上盖产生摩擦，这些细节在建模的时候都要精准还原，才能给后续的结构设计提供可靠的参考依据。
