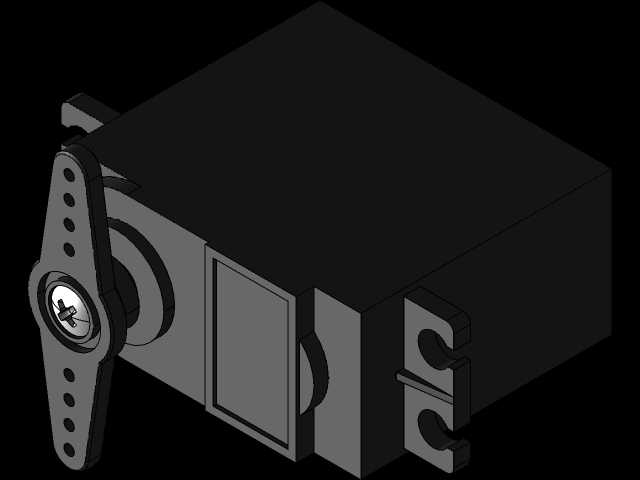

高精度MG966R舵机结构三维数模

　　在小型自动化设备、航模、教学实验装置以及小型机器人的执行端选型中，这类大扭力金属齿轮舵机的应用覆盖度极高，很多做桌面级机械臂、智能小车转向机构、航模舵面控制的结构工程师，在选型初期都需要精准的三维数模来核对安装空间，避免后期打样出现干涉问题。这个数模的建模过程完全参照实物的物理测量尺寸，所有安装孔位、输出轴的配合尺寸、壳体的凸台边界都做了1:1的还原，没有做简化处理，甚至连输出摇臂上的多个安装孔位的间距、孔径都和实物保持一致，能直接导入装配体做干涉检查。

　　从实际使用场景来说，这类舵机常被用在需要角度闭环控制的小负载执行场合，比如3D打印机的自动调平机构、小型分拣装置的拨料动作、教育类机器人的关节转动、航模的副翼与升降舵控制，还有一些小型自动化测试夹具的开合动作，它的输出扭矩足够应对10kg·cm级别的负载，相比普通的9g微型舵机，金属齿轮组的抗冲击能力更强，不会因为频繁正反转或者瞬时过载出现扫齿的问题。

　　设计建模的时候，首先是拆解了实物的各个组成部分，壳体部分的上下盖配合止口、侧面的安装耳的开孔位置与厚度、输出轴端的轴承安装位都做了精准还原，安装耳上的两个固定孔是标准的舵机安装孔距，能直接适配市面上通用的舵机支架、舵盘配件，不需要额外做孔位适配。输出摇臂采用的是一字型多孔位设计，不同的孔位对应不同的转动半径，能根据实际需要的输出行程调整连杆的安装位置，摇臂和输出轴的配合采用的是花键结构，数模里还原了花键的齿形，能直观看到装配后的周向定位效果，避免设计连杆机构的时候出现角度偏差。

　　从安装边界来看，壳体的主体外形是方正的立方体结构，侧面的出线位置做了凸台处理，在布局安装空间的时候，需要预留出线的弯折空间，避免线材被壳体或者周边结构件挤压破损。输出轴的伸出长度、轴径都和实物一致，搭配不同形式的舵盘时，能直接在数模里核对转动时的扫掠空间，比如做双舵机并联的关节结构时，能提前计算两个舵机的最小安装间距，避免转动过程中摇臂出现碰撞。壳体尾部的两个安装固定耳，其安装面的平面度在建模时做了基准处理，装配时能直接贴合安装支架的平面，不需要额外调整安装角度。

　　内部结构的建模虽然不需要完全拆出所有齿轮零件，但壳体的内部轮廓、齿轮组的安装空间都做了对应还原，能直观看到内部的传动布局，对于需要做外壳改装、或者加装散热结构的设计场景，这个数模能直接作为设计基准，比如在壳体侧面加装散热片的时候，能直接提取壳体的曲面做贴合面设计，不需要重新测量实物尺寸。另外，这类舵机的输出轴转动范围是0-180度，数模里可以通过调整装配角度，模拟不同转角下的摇臂位置，在做连杆机构的运动仿真时，能直接驱动舵机的输出轴做转动，验证整个机构的行程是否符合设计要求，有没有出现死点或者干涉的情况。

　　很多工程师在做小型设备的结构设计时，往往会忽略舵机的实际外形尺寸，只看厂家提供的二维安装图纸，很容易出现壳体和周边结构件干涉、或者摇臂转动时碰到其他零件的问题，这个精准的三维数模能在设计初期就把这些问题规避掉，减少后期打样修改的次数。比如做小型机械臂的关节设计时，舵机的安装位置直接决定了机械臂的活动范围，通过数模的装配模拟，可以调整舵机的安装角度，让关节的转动范围达到最优，同时不会出现臂体和舵机壳体的碰撞。还有在做智能小车的转向机构设计时，舵机的安装高度、摇臂的长度直接影响转向的灵敏度和最大转角，通过数模的运动仿真，可以提前调整摇臂的安装孔位，让转向行程刚好匹配车轮的最大转向角度，避免出现转向过度或者不足的问题。

　　另外，这个数模的壳体细节也做了完整还原，包括壳体上的合模线、固定螺丝的沉头孔位置、输出轴端的防尘盖结构，在做产品的外观渲染或者装配演示动画的时候，能直接使用，不需要再额外做外观细节的处理。对于教学场景来说，这个数模也可以作为舵机结构讲解的教具，能直观展示舵机的外部结构、安装方式、输出形式，帮助初学者快速理解舵机的选型和安装要点。
