20吨立式注塑成型生产设备结构

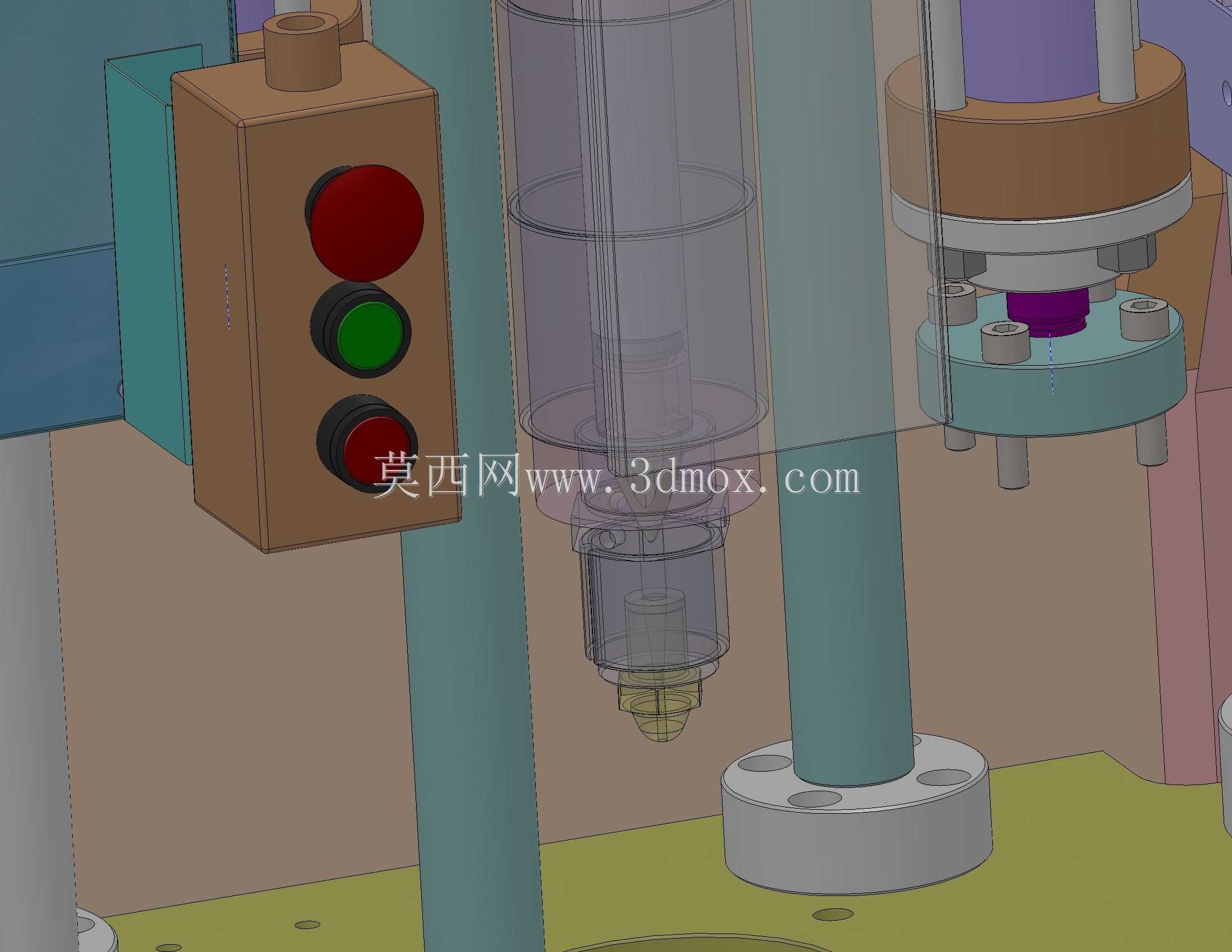

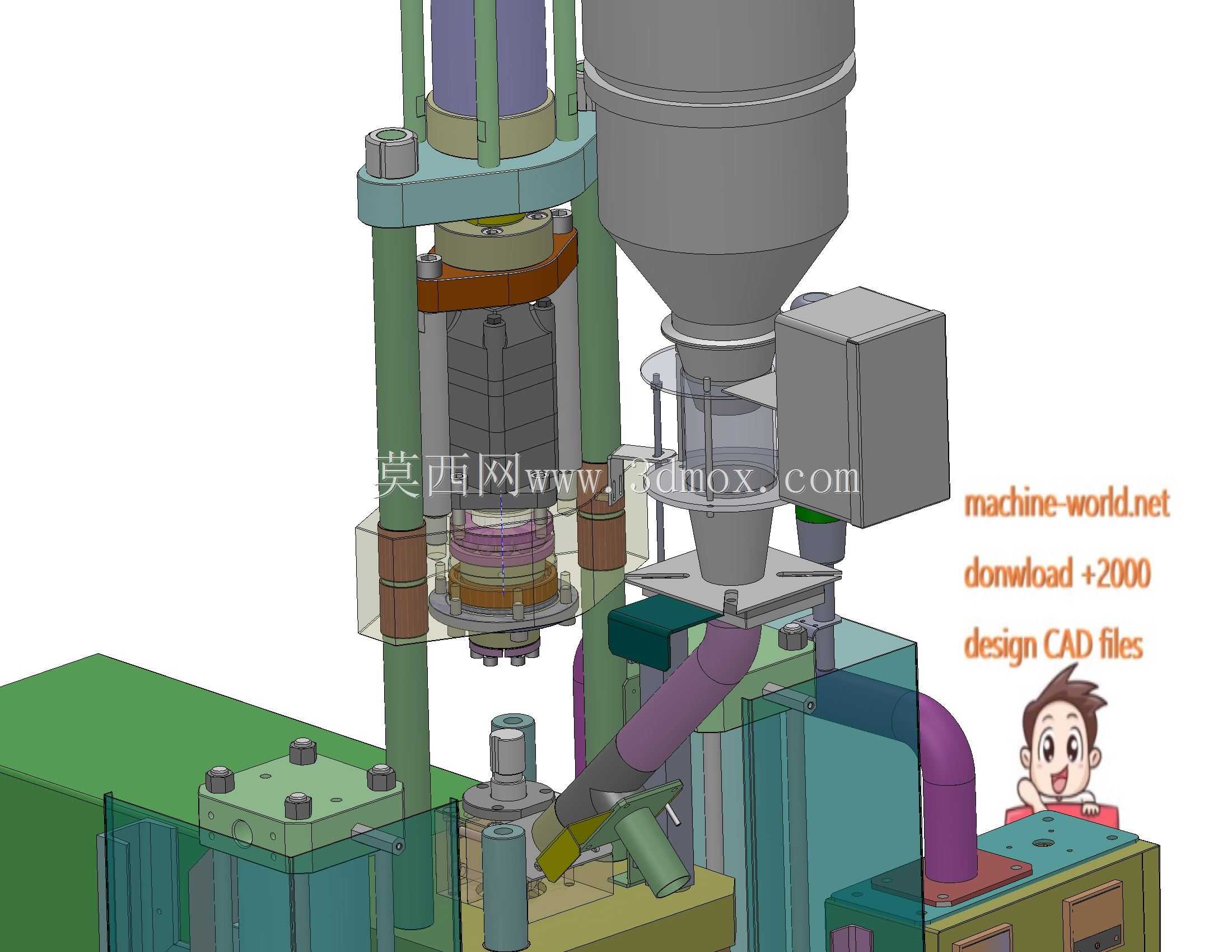

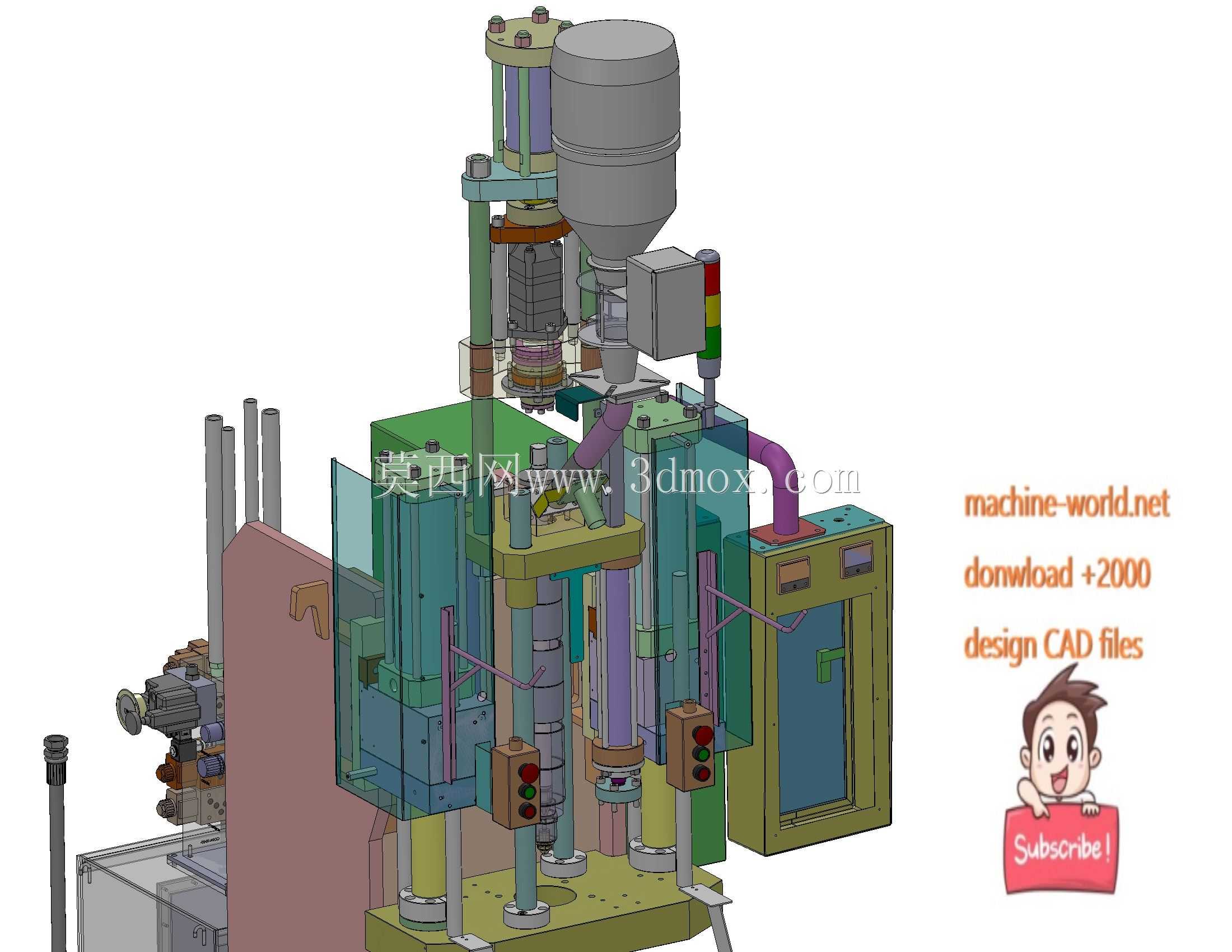

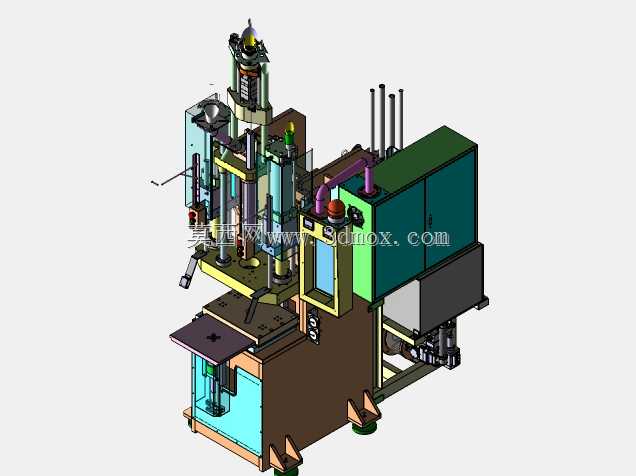

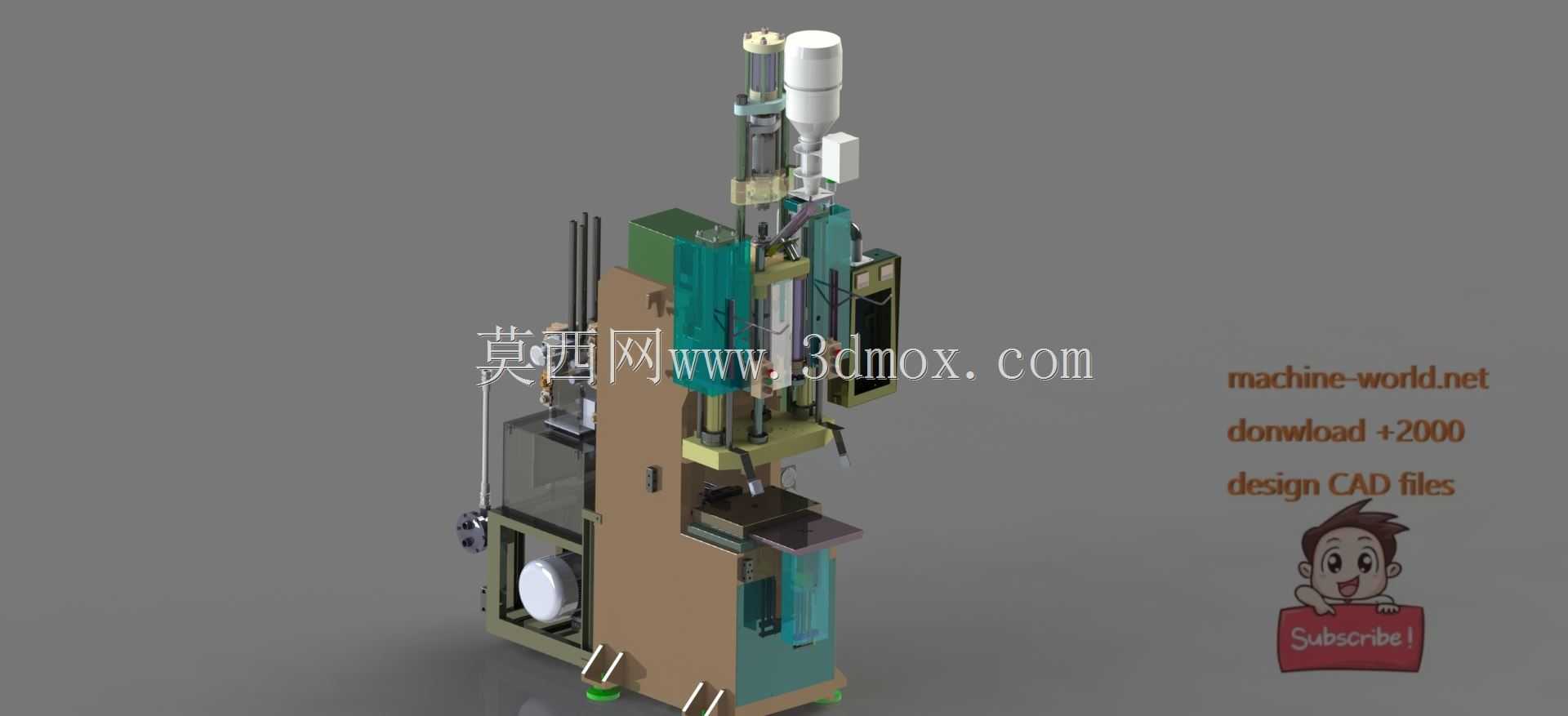

　　这套立式注塑结构的设计，首先要匹配小尺寸精密塑胶件的生产场景，常见的如电子接插件、小型家电结构件、汽配小嵌件的注塑作业，这类场景往往需要人工或辅助机构快速放置嵌件，立式结构的合模单元垂直布置，作业面高度适配站立操作的人机工程需求，操作人员无需大幅度俯身或抬手就能完成嵌件摆放、成品取出的动作，相比卧式机在小嵌件注塑场景的操作效率更高。从功能布局来看，设备从上到下依次排布注射单元、合模单元、机架及液压动力组件，顶部的料斗负责承接塑料粒子，落料至料筒后通过螺杆的旋转输送与加热圈的温控作用，将塑料粒子熔融塑化，达到设定的注射温度与塑化均匀度后，注射油缸驱动螺杆前移，将熔融塑料通过射嘴注入下方的模具型腔，待保压冷却完成后，

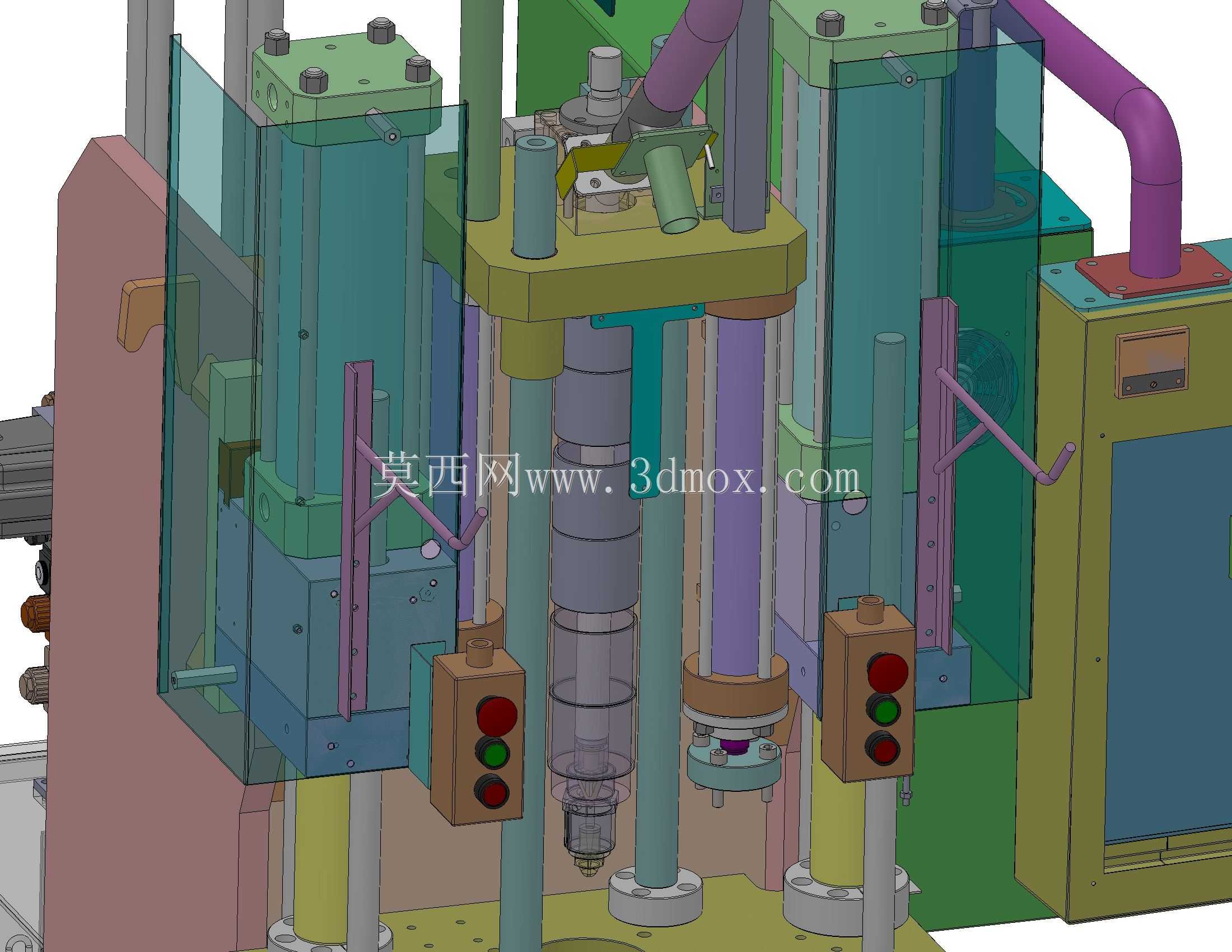

　　合模机构带动动模开模，顶出机构将成型后的塑件顶出，完成一个成型周期。设计过程中首先要考虑锁模力的匹配，20吨的锁模力参数对应模腔投影面积有明确的适配范围，设计时需要校核不同塑料原料的成型模腔压力，确保锁模力能够抵消注射过程中模腔的涨模力，避免飞边、披锋的产生。注射单元的行程设计需要匹配对应模具的射胶量需求，螺杆直径与长径比的选型适配通用PP、ABS、PC等常用塑胶原料的塑化要求，料筒的加热段分多区独立控温，可根据不同原料的熔融特性调整各段温度，保证塑化过程中原料不会出现过热分解或者塑化不均的问题。合模机构采用双曲肘或者直压式的结构设计，需要保证动模板与定模板的平行度公差控制在合理范围内，避免合模时出现偏载导致模具损伤、

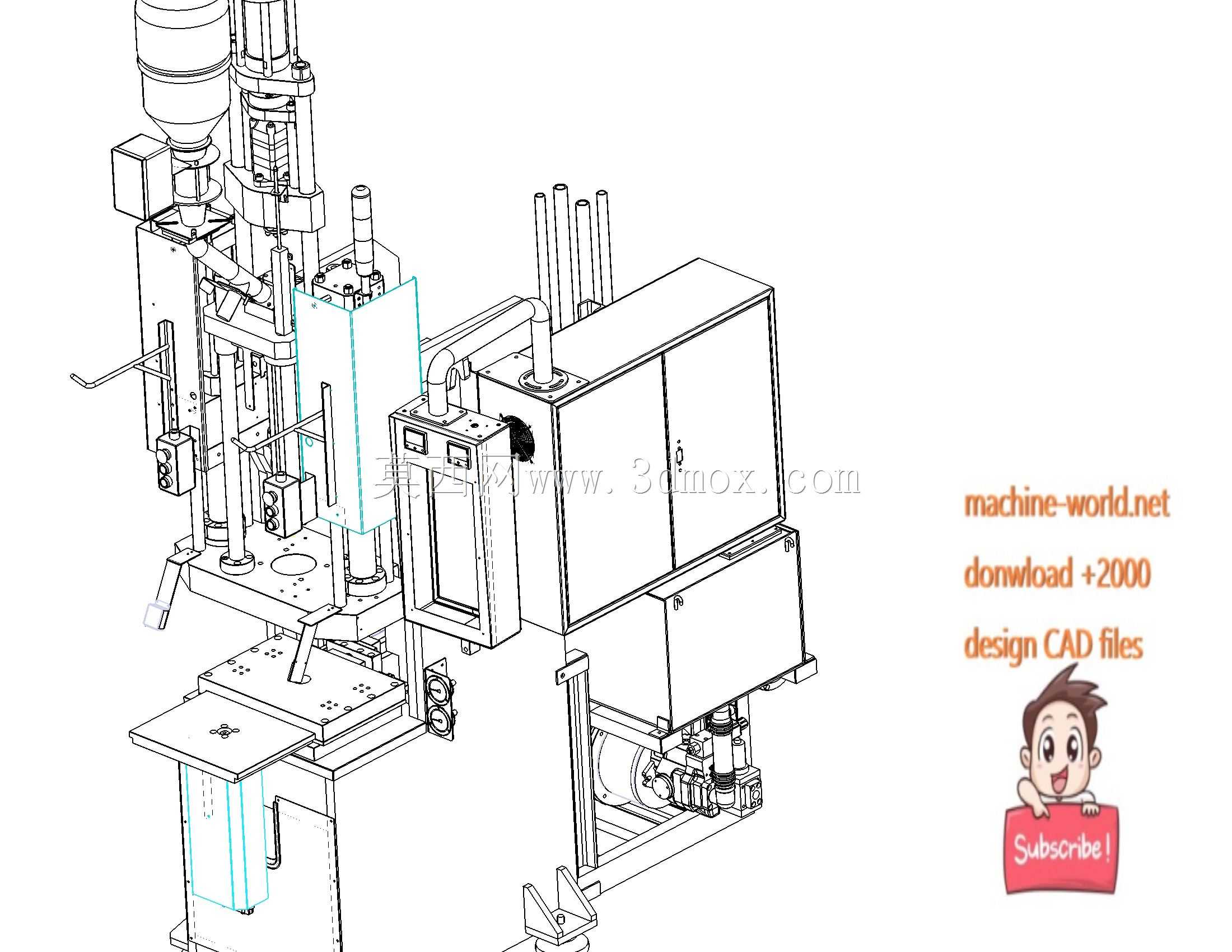

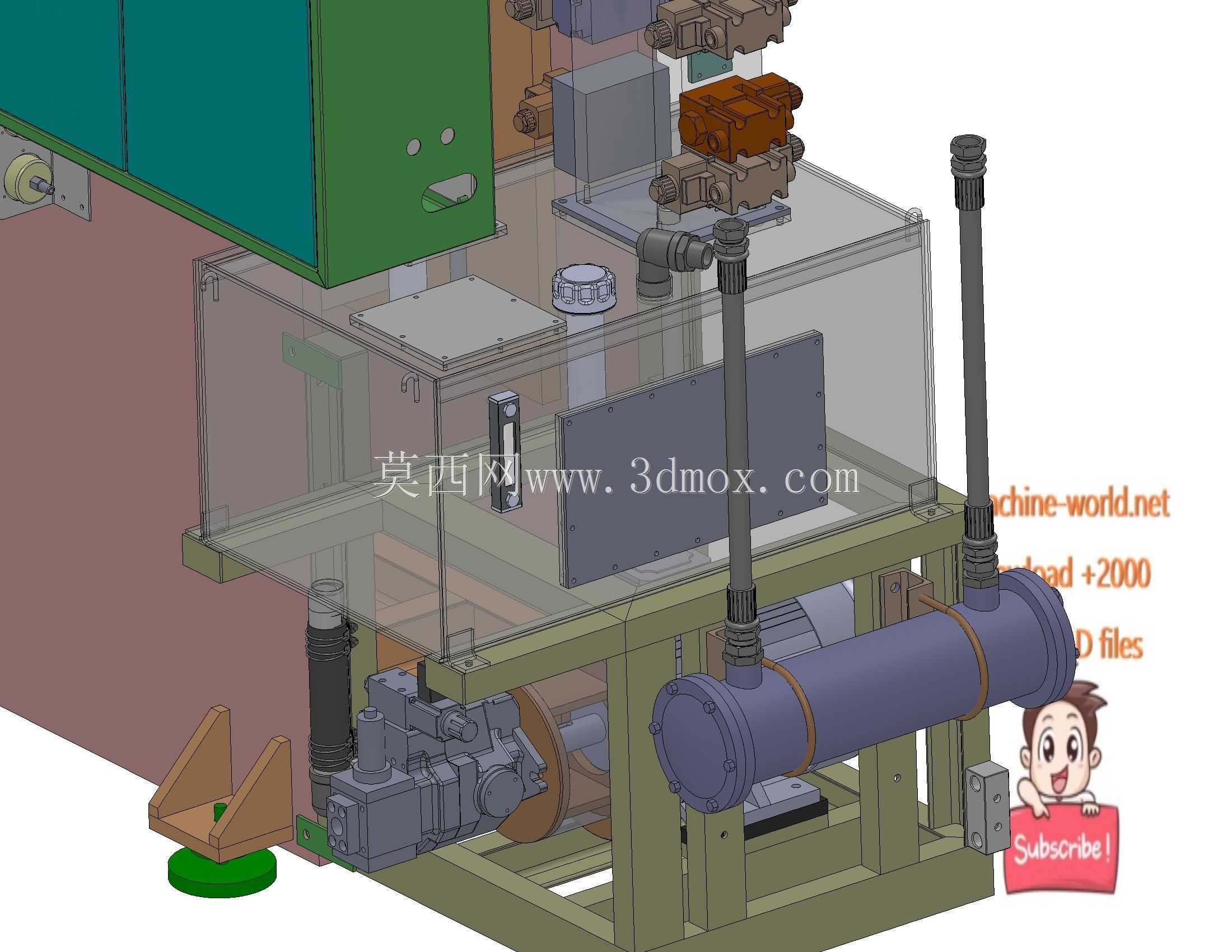

　　塑件壁厚不均的问题，导柱导套的配合间隙需要根据模板尺寸、热膨胀量做合理预留，保证长期开合模动作的顺畅性，不会出现卡滞、咬死的情况。安装边界方面，设备的机架底部预留了地脚螺栓的安装孔位，安装时需要保证地面的水平度在允许范围内，避免设备长期运行出现机身倾斜导致的运动部件偏磨；设备侧面预留了液压站、电控柜的检修空间，日常维护时可以方便地更换液压油滤芯、清理散热片、检修电路接线；设备顶部的料斗位置预留了上料机的安装接口，可适配自动吸料机实现自动上料，减少人工添料的工作量。液压系统的管路布置沿着机架内侧走线，避免外露被磕碰损坏，管路的弯曲半径符合液压管路的设计规范，减少油路的压力损失，同时各动作的油缸都设置了行程限位与压力保护，当开合模、

　　射胶动作到达极限位置或者压力超过设定阈值时，系统会自动切断压力输出，避免设备结构过载损坏。安全防护方面，操作面设置了可开合的安全门，安全门与合模动作做电气联锁，安全门未完全关闭时设备无法执行合模射胶动作，避免操作人员误触运动部件发生安全事故；设备的加热区域都设置了隔热防护层，既减少热量损耗降低能耗，也避免操作人员误碰高温表面造成烫伤。在实际产线布局中，这类立式注塑机可以并排布置组成小型注塑生产线，每台设备可搭配独立的机械手取件，也可以由操作人员兼顾多台设备的上下件作业，设备的占地面积相比同吨位卧式注塑机更小，对于厂房空间有限的小型注塑加工厂来说适配性更强。设计建模过程中，所有运动部件都做了干涉检查，开合模、射台移动、顶出动作的全行程范围内，各零部件之间不会出现碰撞干涉，同时各易损件如密封件、螺杆头、止逆环的位置都预留了拆卸空间，后期维护更换时不需要大范围拆解设备结构，降低维护的时间成本。
