交直流电源线自动捆扎作业设备结构

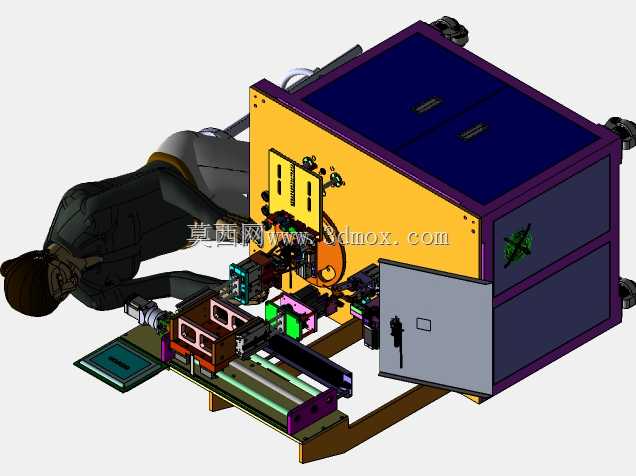

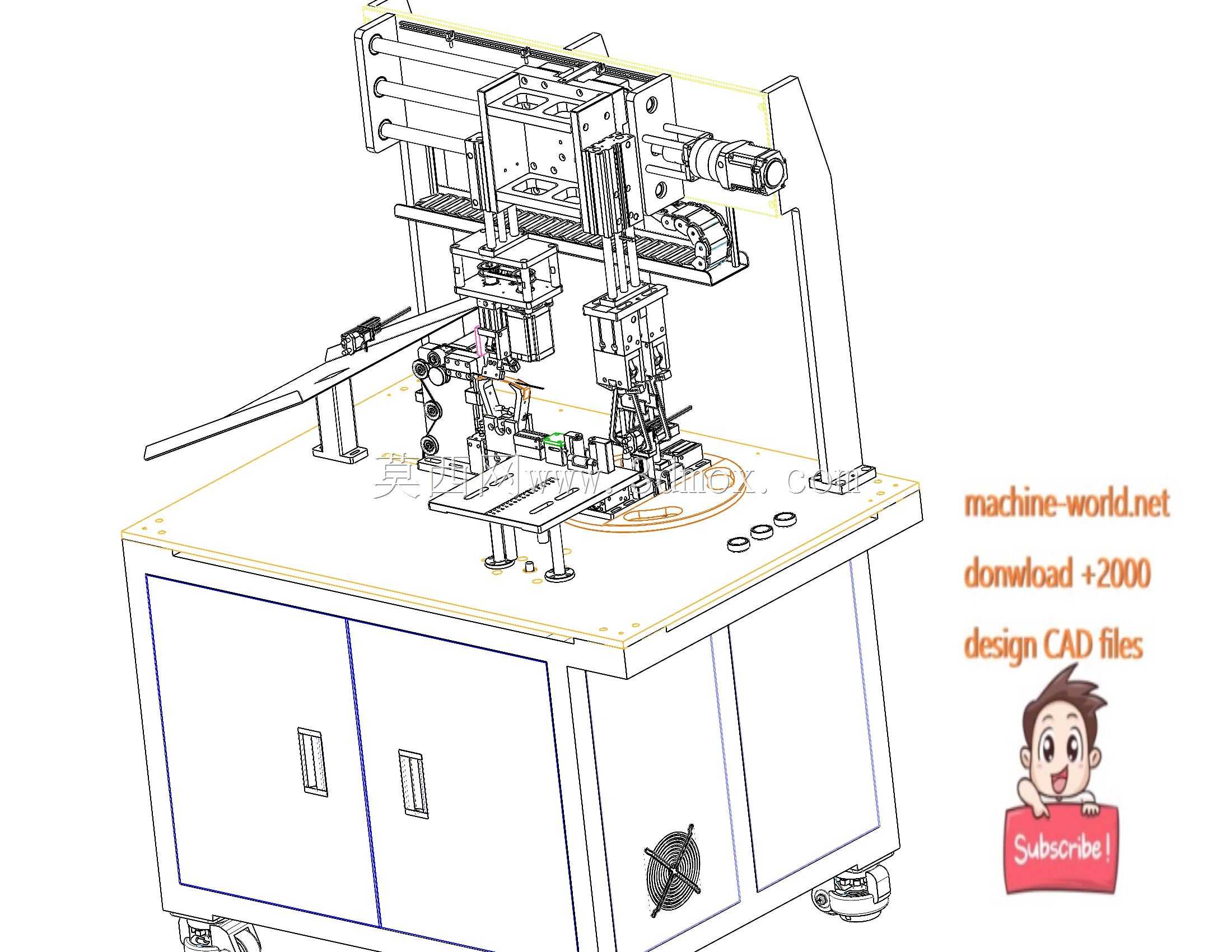

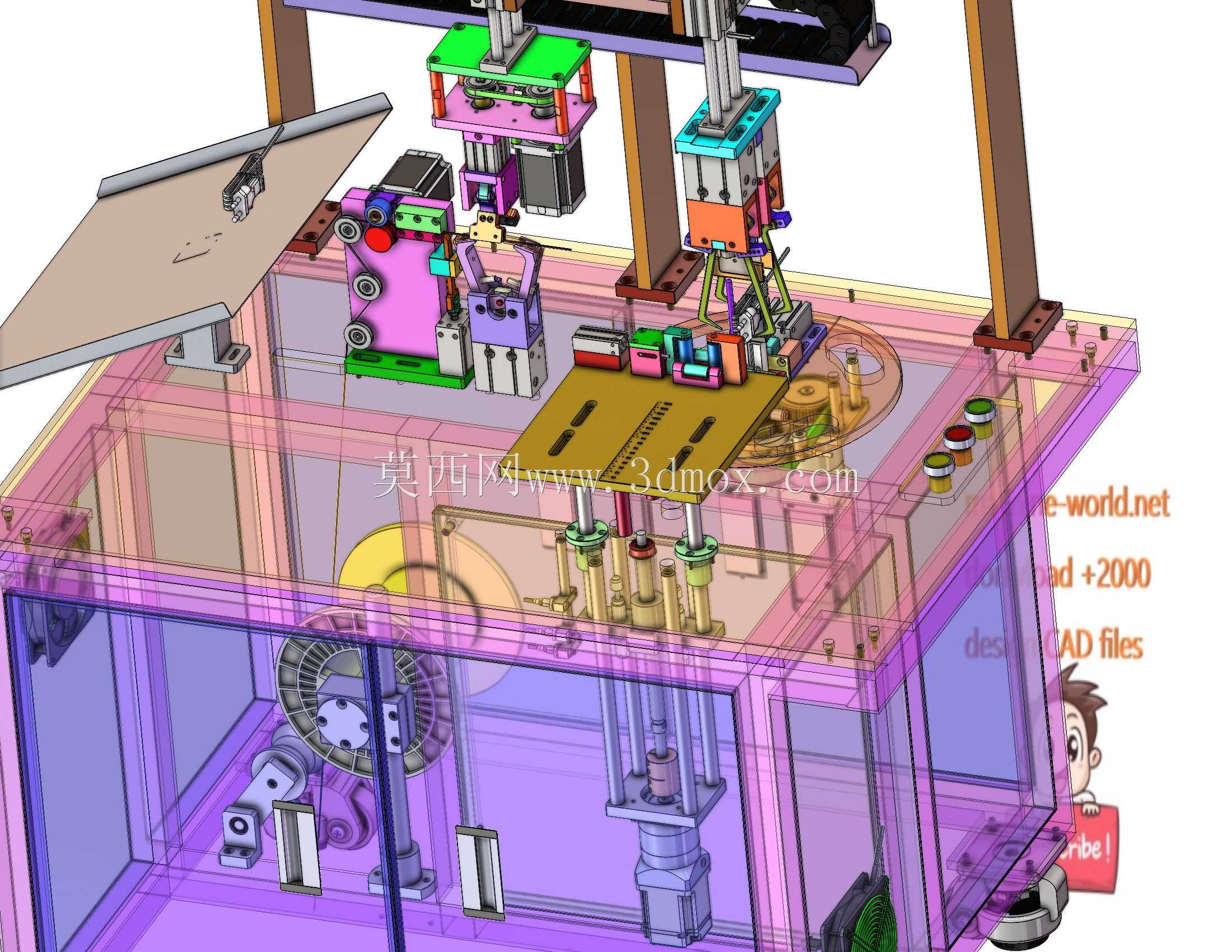

　　这套捆扎作业结构主要面向交直流电源线制造厂商的产线后段工序，适配常规两芯、三芯电源连接线的成束捆扎需求，可直接嵌入现有电源线生产线的末端工位，替代传统人工捆扎的作业模式，解决人工捆扎松紧度不一致、捆扎位置偏差大、作业效率随工作时长波动的实际问题。从结构布局来看，设备采用台板承载式安装设计，所有执行元件均集成在一块带定位刻度槽的钢制台板上，台板预留的长圆形安装槽可适配不同产线的机架安装孔位，安装时无需额外加工过渡连接板，整体安装边界控制在常规产线工位的预留空间内，不会占用过多产线横向空间，适配多数中小规模电源线生产车间的工位排布要求。设备的执行端采用双工位并行捆扎逻辑，两套独立的送绳、拉紧、裁切组件对称布置，

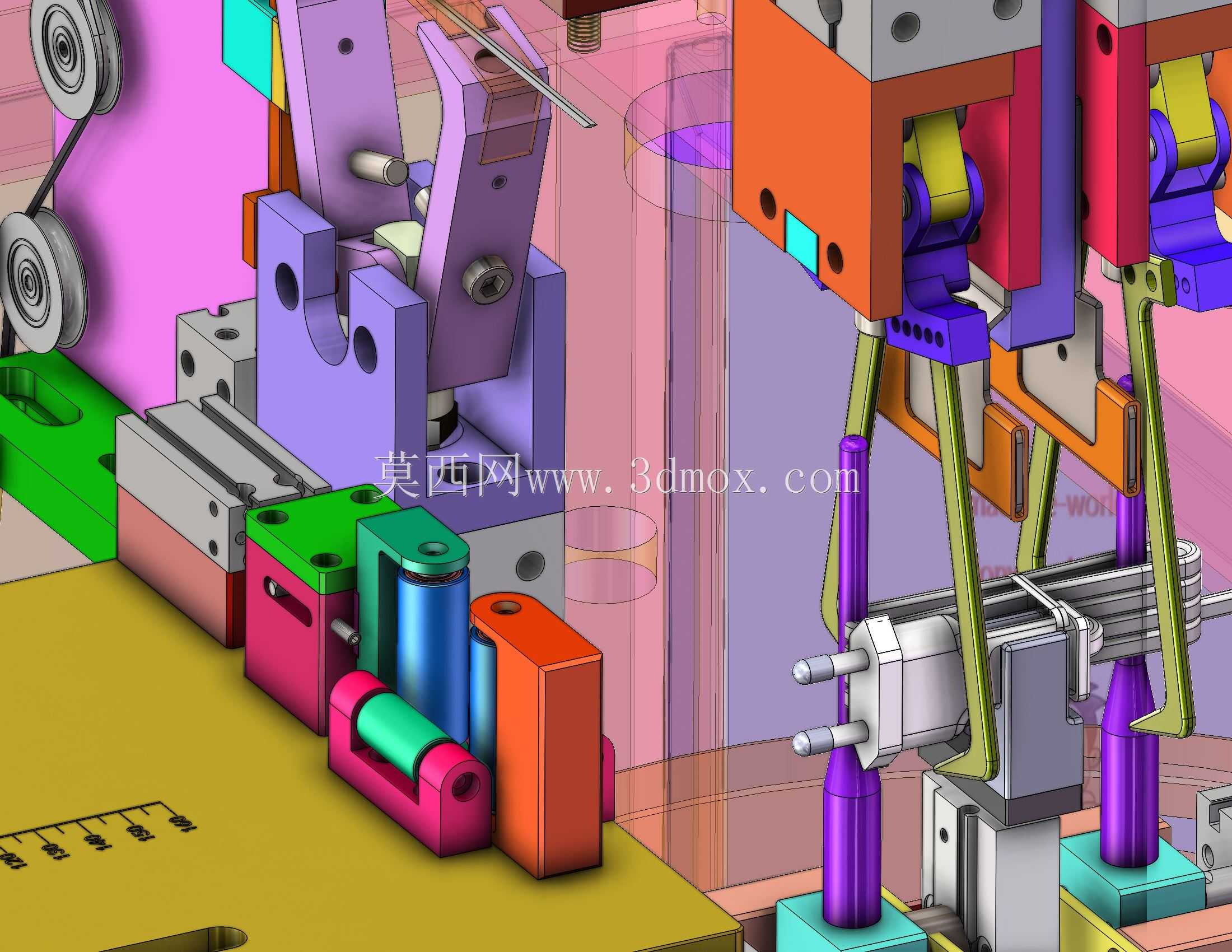

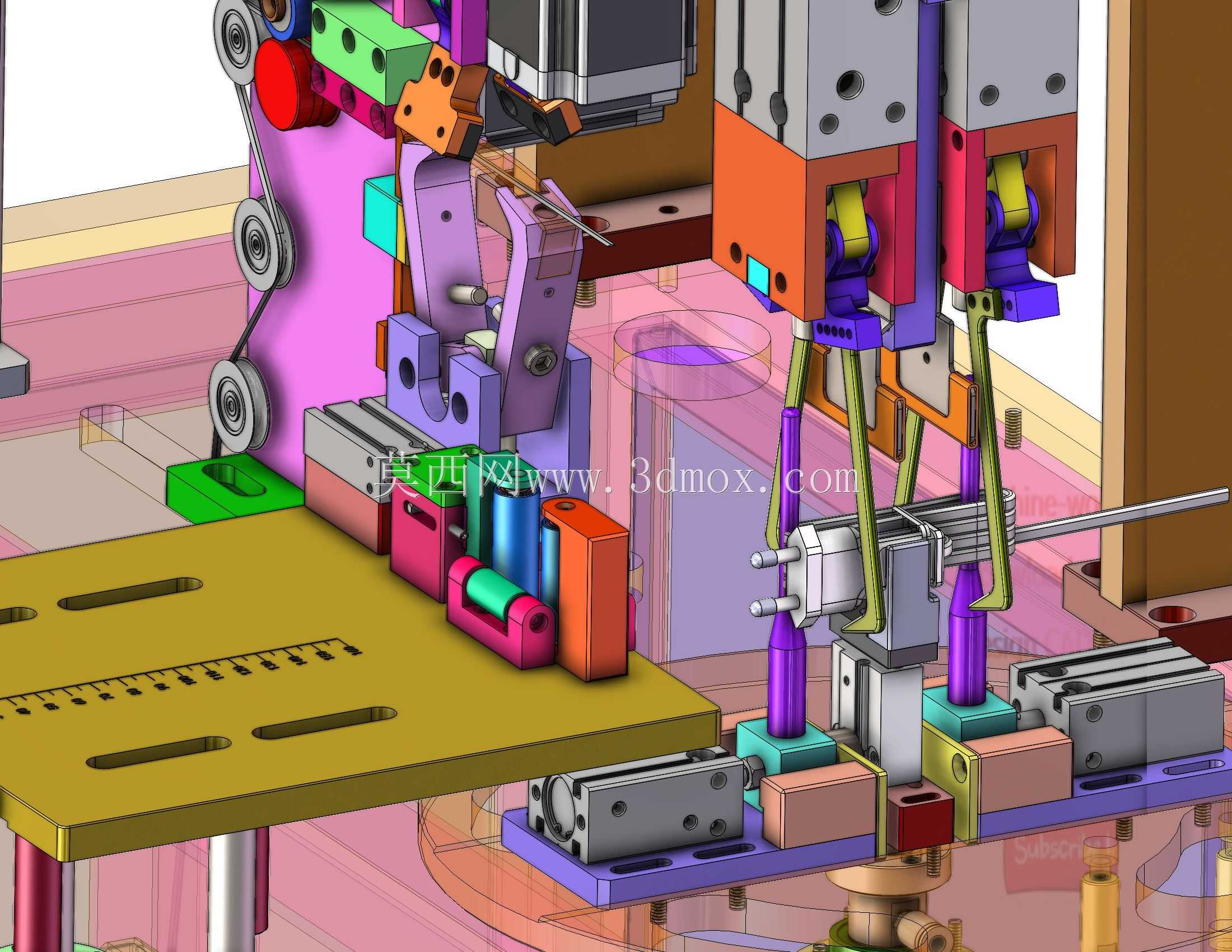

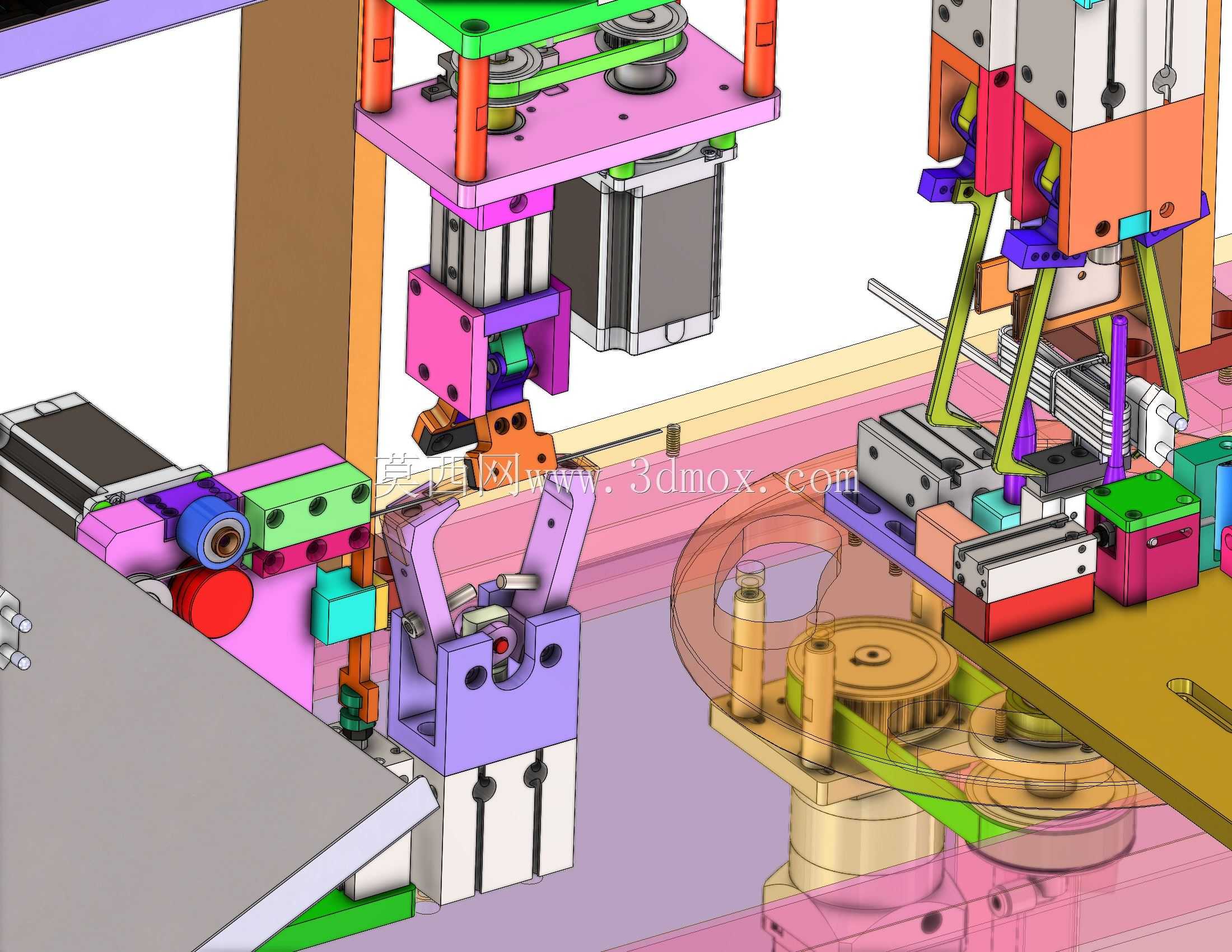

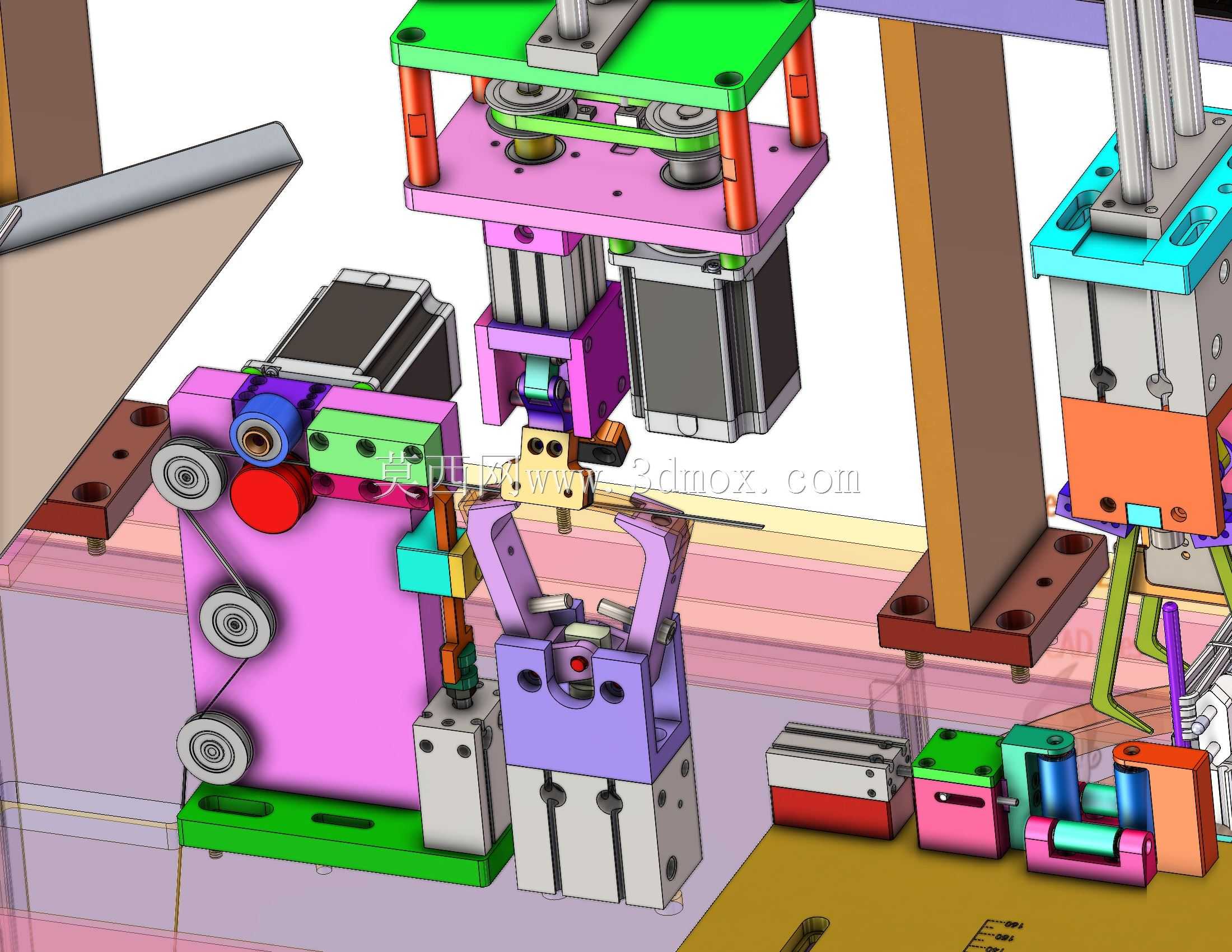

　　可同时完成两根电源线的捆扎动作，也可根据产线节拍切换为单工位作业模式，适配不同规格电源线的捆扎节奏。送绳机构采用带张紧调节的滚轮组结构，滚轮表面做滚花处理，避免捆扎绳输送过程中出现打滑偏移，张紧轮的预紧力可通过侧边的调节螺钉微调，适配不同粗细、不同材质的塑料捆扎绳，从常规的PE捆扎绳到稍厚的PVC膜捆扎带都能稳定输送，不会出现卡绳、送绳长度偏差的问题。捆扎执行端的夹爪组件采用模块化快拆设计，不同规格的夹爪可快速更换，适配直径4mm到12mm的电源线成束捆扎需求，夹爪的开合行程通过侧边的限位螺钉调节，避免夹爪开合过大造成动作冗余，也能防止开合过小夹伤电源线外绝缘层。设备的驱动部分采用标准气动元件搭配直线导轨的组合，

　　所有气缸的行程都预留了15%的调节余量，可根据捆扎位置的要求微调执行端的前后、上下位置，导轨选用常规国产标准件，后期维护更换无需定制配件，降低设备的运维成本。从设计思路上，这套结构优先考虑了产线作业的稳定性，所有走线、走管都布置在台板下方的预留空间内，台板表面无裸露的管线，避免生产过程中电源线剐蹭管线造成设备故障，同时台板表面做了硬质氧化处理，耐磨性能优于普通钢板，长期使用不会出现表面划痕积垢的问题，日常清洁只需用普通车间清洁剂擦拭即可。设备的捆扎拉紧力可通过气动回路的调压阀独立调节，针对不同硬度的电源线外被，调整拉紧力后既能保证捆扎后线束不散开，也不会因为拉紧力过大勒破电源线的绝缘层，这一点在实际生产中尤为重要——传统人工捆扎时，

　　新员工往往掌握不好力度，要么捆太松线束散开需要返工，要么捆太紧勒坏绝缘层造成不良品，这套结构的拉紧力调节后可保持恒定，每一次捆扎的力度偏差控制在5%以内，大幅降低捆扎工序的不良率。设备的裁切组件采用剪切式结构，动刀与定刀的贴合间隙可通过微调螺钉调整，长期使用出现刀刃磨损后，只需调整间隙即可保证裁切整齐，无需频繁更换刀片，刀片采用标准高速钢刀片，采购成本低，更换时无需拆解整个执行端，只需松开两个固定螺钉即可完成更换，单台设备的刀片更换时间不超过两分钟，不会长时间占用产线生产时间。在实际应用场景中，这套结构除了电源线捆扎，也可通过更换夹爪适配小型线束、数据线、电子连接线的捆扎作业，调整送绳长度参数后，还可适配不同捆扎圈数的需求，从单圈简易捆扎到双圈加固捆扎都能实现。设备的安装基准面为台板下表面，安装时只需保证台板水平度在0.1mm/m以内，即可保证所有执行元件的动作精度，无需复杂的校准流程，产线维护人员经过简单培训即可完成安装调试。结构上所有的传动部位都预留了润滑注油孔，日常维护时可直接通过注油孔加注润滑脂，无需拆解部件，降低日常维护的工作量。考虑到车间生产环境可能存在的粉尘、塑料碎屑问题，设备的导轨、气缸活塞杆部位都加装了简易防尘罩，避免碎屑进入运动副造成部件磨损，延长核心部件的使用寿命。
