纸箱剥胶机工业自动化设备结构设计

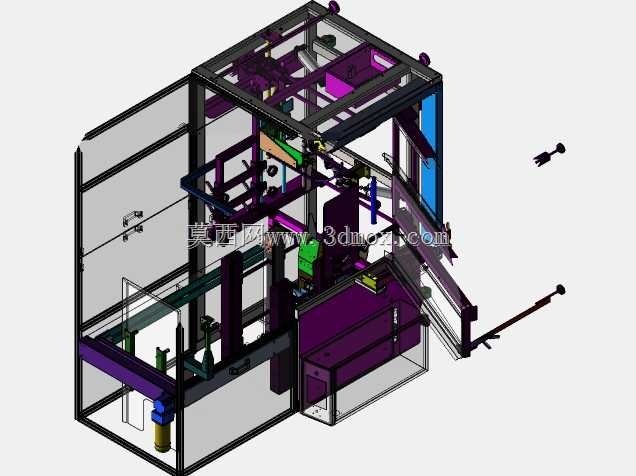

　　在包装后段处理工序里，纸箱剥胶机是承担废旧纸箱回收、纸箱复用前胶层剥离作业的核心设备，常见于电商仓储、纸品回收加工厂、大型包装车间的纸箱循环处理工位，替代传统人工撕除纸箱封口胶、残留胶层的作业模式，解决人工剥胶效率低、胶层残留不彻底、易划伤纸箱箱体导致复用率低的实际生产痛点。从设备整体布局来看，该剥胶机采用立式框架式主体结构，主框架采用标准工业铝型材搭配钣金护板拼接搭建，安装时需预留设备前后各1.2米的操作维护空间，左右侧预留0.8米的检修通道，设备底部设置可调式脚杯，可适配地面平整度偏差在±15mm以内的安装场地，整机重心集中在中下部的剥胶执行机构区域，运行时的振动幅度控制在0.2mm以内，

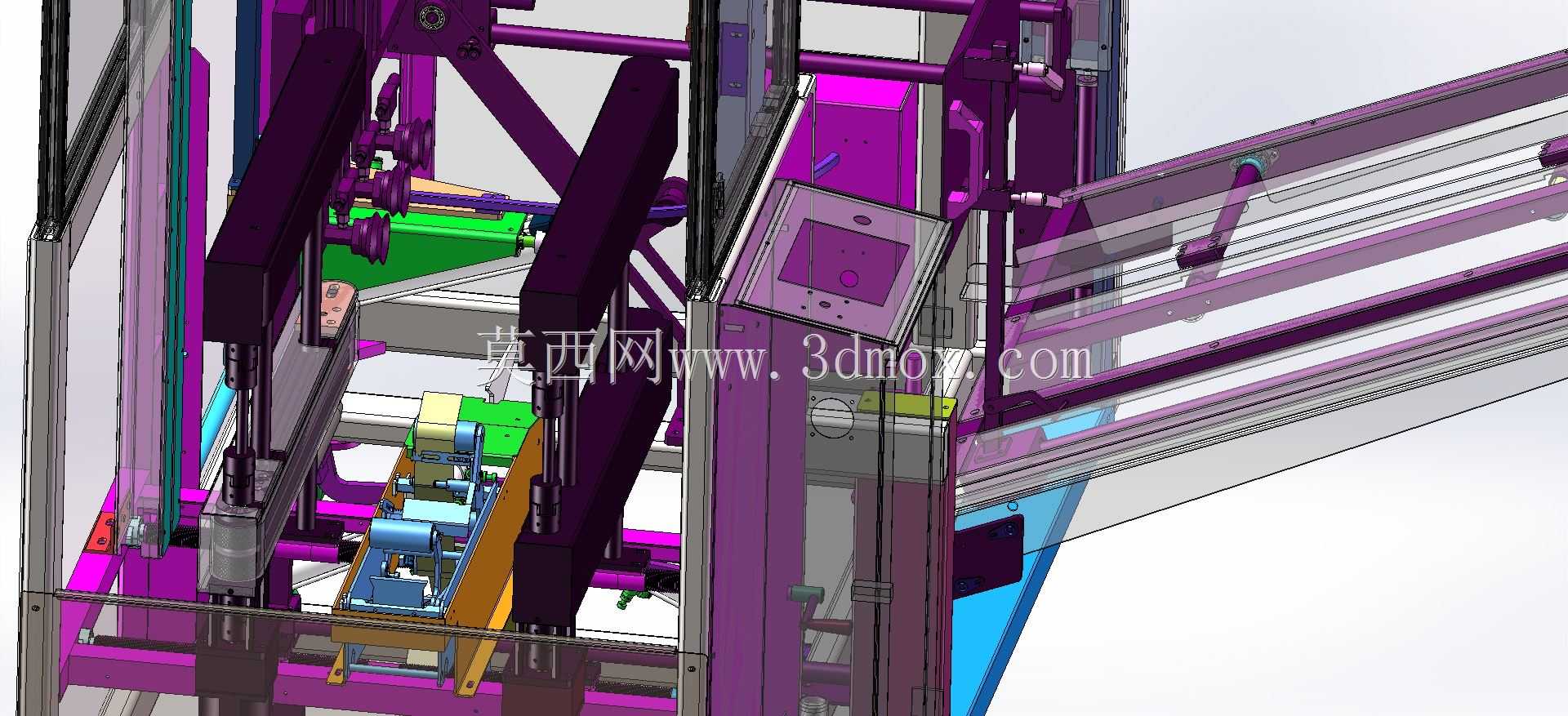

　　无需额外做地基固定即可满足常规生产场景的使用需求。设备的核心执行单元采用多组平行布置的剥胶辊与柔性压轮组合结构，压轮采用邵氏硬度60度的聚氨酯材质，可根据不同厚度的瓦楞纸箱自动调整压合间隙，间隙调整范围覆盖3mm到12mm，适配常规三层、五层瓦楞纸箱的剥胶作业需求，剥胶辊表面做网纹滚花处理，增大与胶层的摩擦力的同时，不会刮伤纸箱的瓦楞纸面，保证剥胶后的纸箱箱体完整度满足二次复用的要求。在进料端设置了导向限位机构，可根据纸箱的宽度调整导向挡板的间距，调整范围覆盖200mm到600mm的常规纸箱尺寸，纸箱进入设备后，首先经过预压辊组将纸箱表面压平，避免因纸箱褶皱导致的剥胶漏点，随后进入剥胶工位，

　　剥胶辊以差速运转的方式将纸箱表面的胶带层从纸面剥离，剥离后的胶条通过设备侧方的排胶通道集中收集，避免胶条散落混入生产现场。设备的传动系统采用伺服电机搭配同步带传动的方案，传动比经过精准核算，剥胶作业的线速度可在0.2m/s到0.8m/s之间无级调整，可匹配前端拆箱工位、后端纸箱整理工位的不同产线节拍，不会出现纸箱堆积或者工位待料的情况。从设计思路上，该设备优先考虑了作业过程中的纸箱防护需求，所有与纸箱接触的零部件均做了圆角倒钝处理，不存在尖锐棱角，避免输送剥胶过程中刮破纸箱；同时在设备的操作侧设置了透明亚克力防护门，防护门配备安全联锁开关，一旦防护门被意外打开，设备会立即停止运行，避免操作人员接触运转中的辊组发生安全事故。

　　设备的电控系统集成在框架侧部的电控箱内，所有走线均通过铝型材内置的线槽布置，外部无裸露线缆，既避免车间内的粉尘、纸屑堆积在线缆上引发安全隐患，也方便日常的设备清洁维护。在实际生产应用中，该设备可直接对接自动化拆箱线的出料端，也可单独作为 standalone 设备由人工上料使用，单台设备的剥胶效率相当于6到8名人工的作业效率，剥胶后的纸箱胶层残留率低于2%，箱体完好率可达95%以上，大幅提升纸箱复用环节的处理效率，降低纸品回收处理的人工成本。设备的维护点均做了快拆式设计，剥胶辊、压轮等易损件可在不拆解主体框架的情况下快速更换，日常维护仅需定期清理辊组表面残留的胶渍、检查同步带的张紧度即可，无需复杂的专业维护操作，适配车间普通设备维护人员的作业能力。考虑到包装车间内纸屑较多的工况，设备的驱动电机均采用IP54防护等级的型号，可有效阻挡纸屑进入电机内部，延长电机的使用寿命，设备底部设置了可抽出式集屑盘，日常清理时仅需抽出集屑盘倾倒积存的纸屑即可，无需拆解设备护板。
