香水喷嘴多工位转盘式组装设备结构

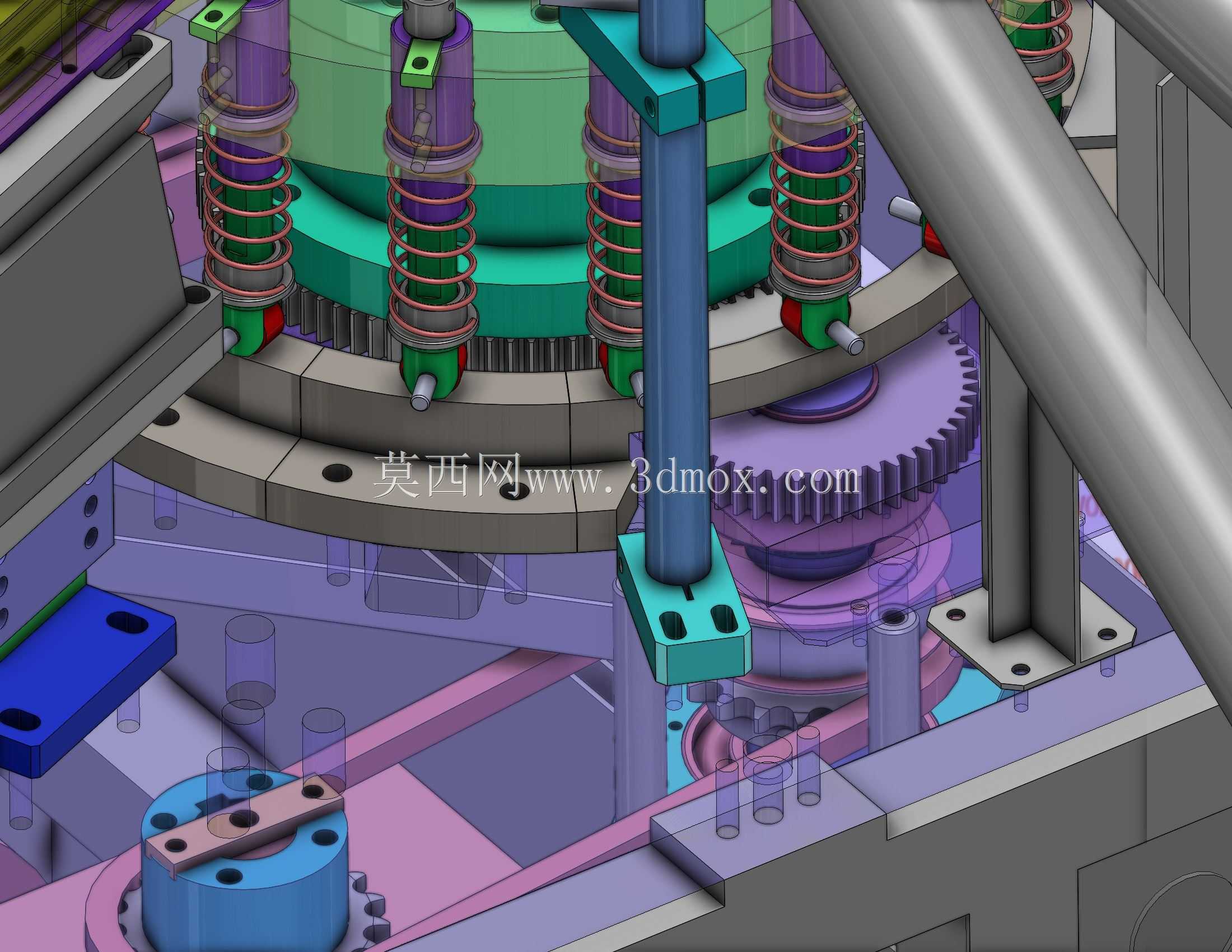

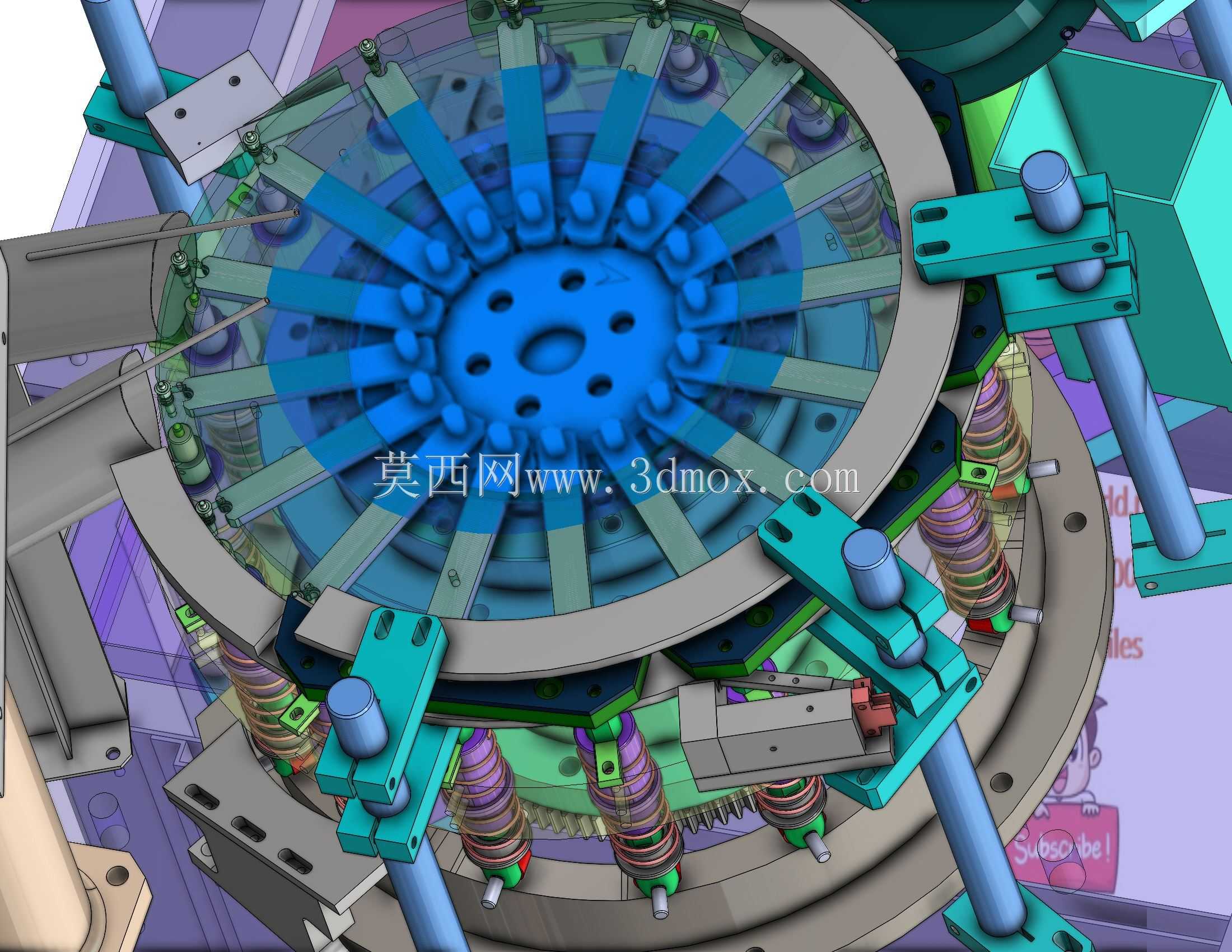

　　在日化包装生产环节，小型精密喷雾类配件的组装一直是产线效率提升的难点，香水喷嘴因零件尺寸小、配合精度要求高、装配工序多，传统人工或单工位半自动设备很难兼顾节拍与良率，这款转盘式组装设备正是针对该类精密小件的批量装配需求开发。从结构布局来看，设备采用同轴双转盘的架构设计，内层振动盘负责待装喷嘴散件的有序排序送料，通过直振轨道将分序后的零件精准送入外层主转盘的定位工装内，主转盘采用间歇式分度传动，每一次转位对应一个装配工位的动作节拍，整套分度动作由底部的共轭凸轮机构驱动，相比槽轮、棘轮等传统分度结构，凸轮驱动的转位过程启停冲击更小，定位重复精度可控制在0.02mm以内，完全适配喷嘴类零件微米级的装配公差要求。

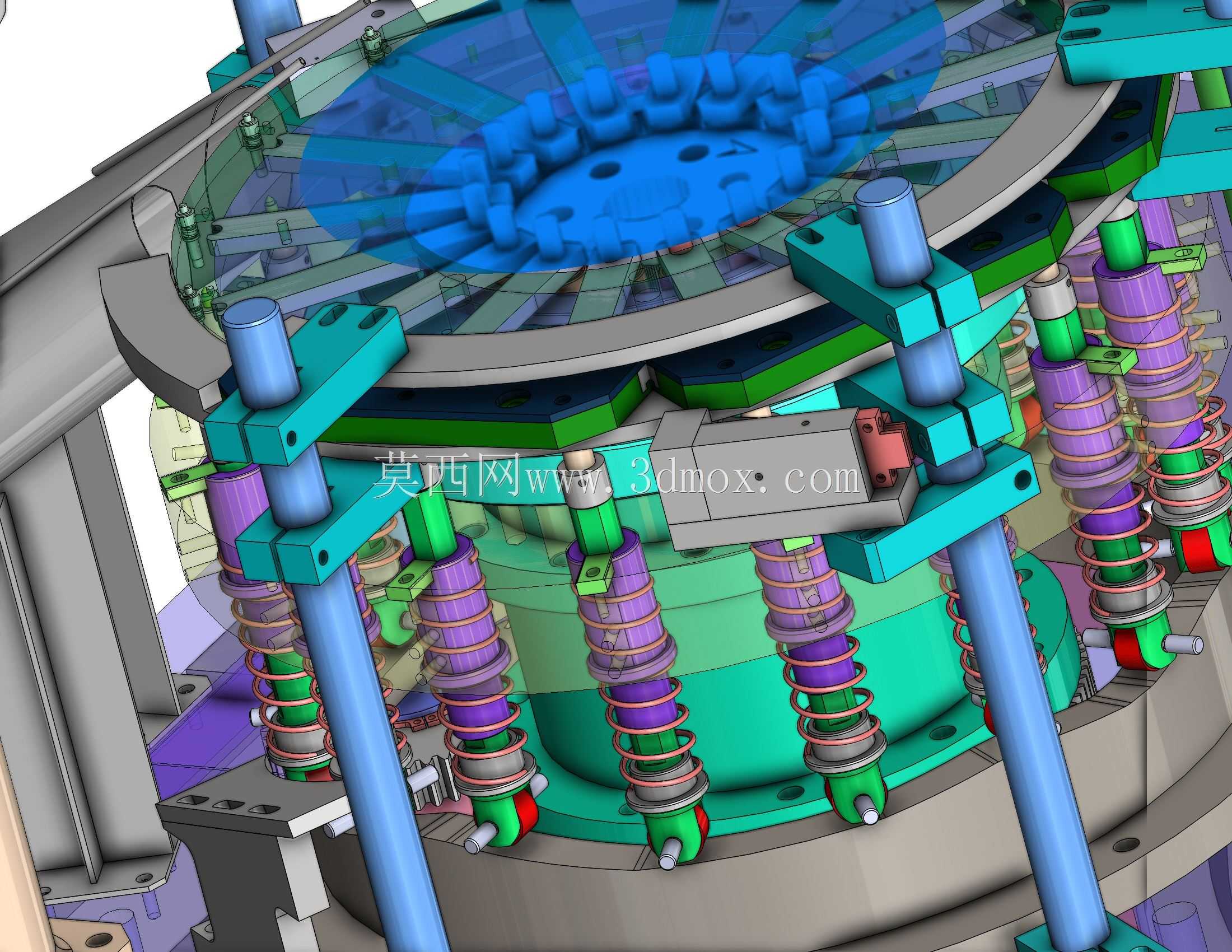

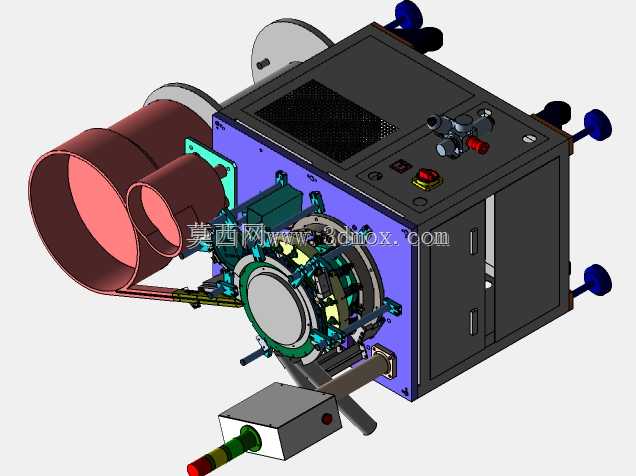

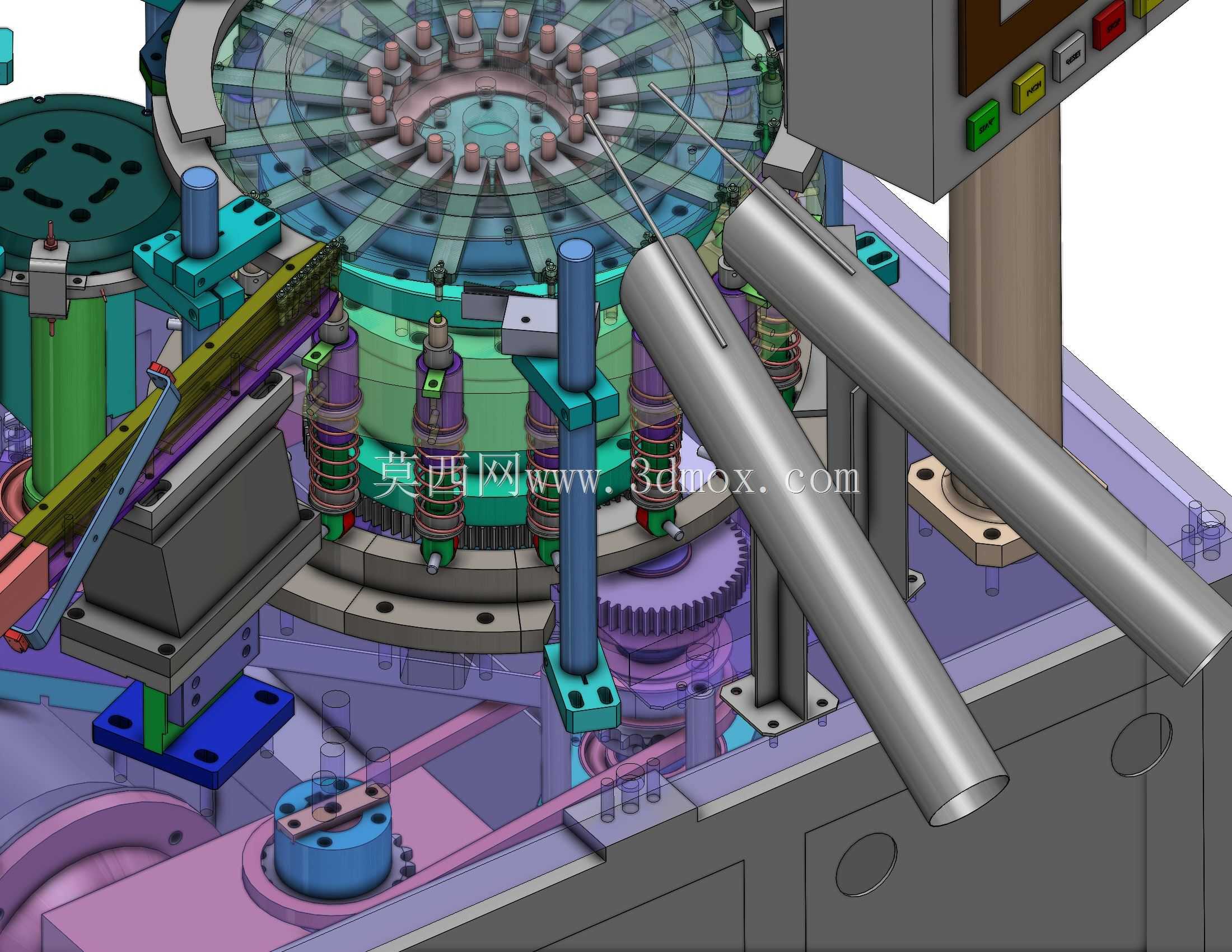

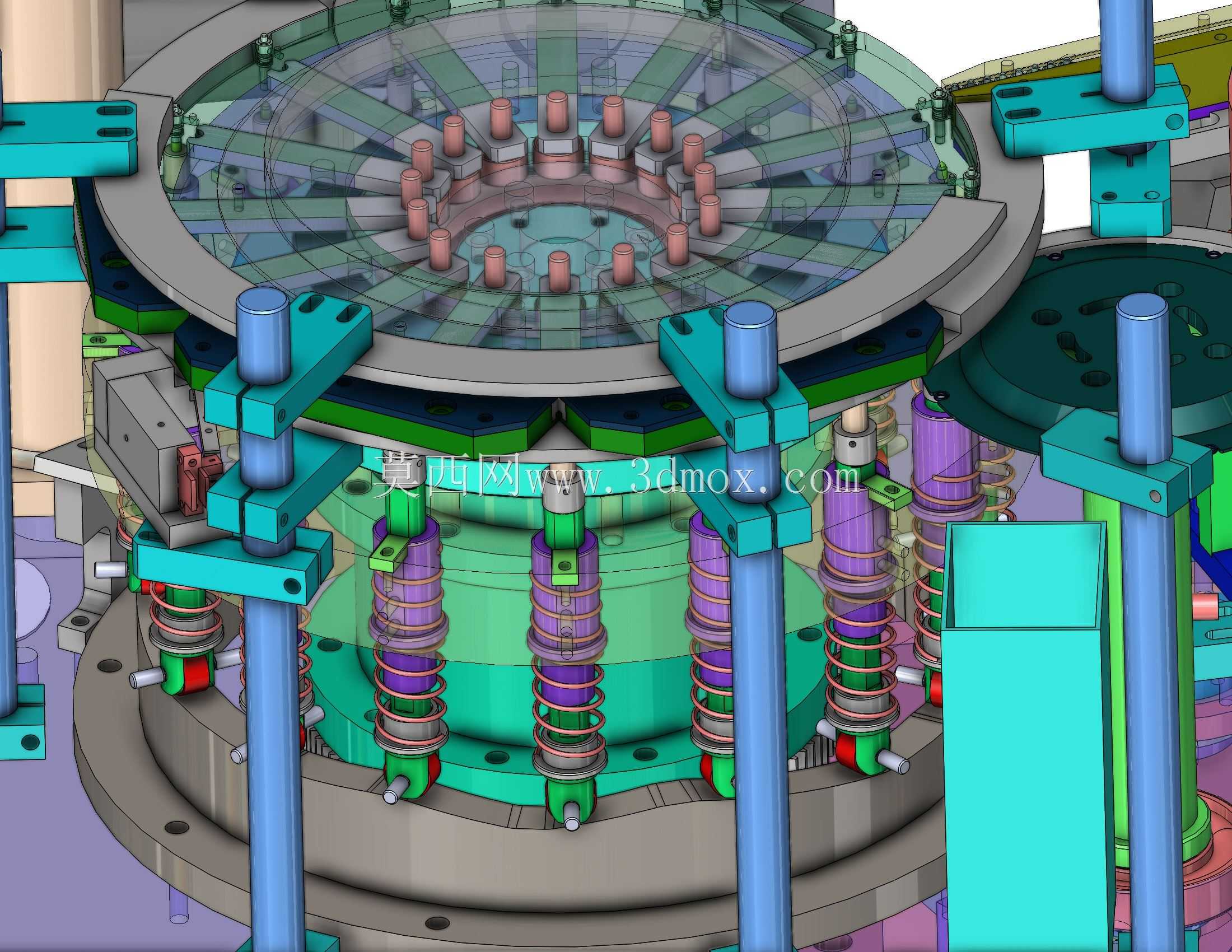

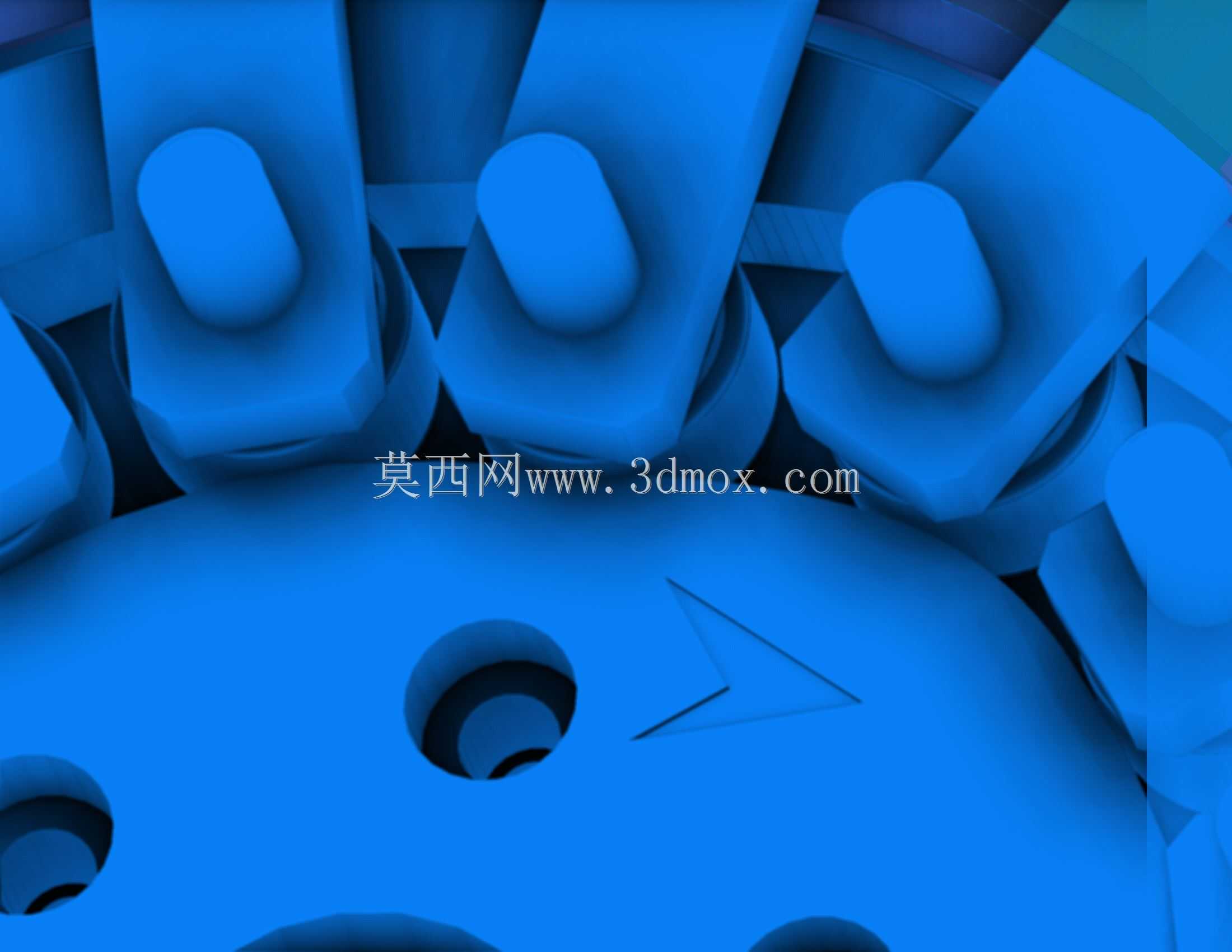

　　设备沿主转盘圆周方向依次排布了多组执行工位，包含喷嘴主体上料、密封圈压装、喷头组件扣合、弹簧力检测、成品气密性测试、不良品分拣、合格品出料等工序，每个工位的执行单元均采用独立的立柱式安装支架，支架通过T型槽固定在设备底座的安装平台上，可根据不同型号喷嘴的装配工序需求灵活调整工位数量与安装位置，安装时需保证各执行头的动作轴线与转盘工装的定位孔同轴度偏差不超过0.05mm，避免压装过程中出现零件偏斜、压伤的问题。设备的整体安装边界控制在直径1200mm、高度1600mm的圆柱空间内，底座采用加厚铸铁焊接结构，内部预留了凸轮传动箱、气动管路排布槽与电气元件安装腔，底部配置可调式减震脚杯，可直接固定在车间硬化地面上，无需额外做预埋基础，适配多数日化包装车间的现有产线布局，可直接对接前端的喷嘴零件注塑出料线与后端的成品包装输送线。

　　从功能实现逻辑来看，两套振动盘的送料节拍与主转盘的分度节拍完全联动，当主转盘完成转位锁止后，各工位的执行机构同步动作：压装工位采用伺服电缸作为压装动力，可实时采集压装过程的压力位移曲线，当压装力或压入深度超出设定阈值时设备自动触发报警，将对应工位的零件标记为不良品，在后续分拣工位通过高压气嘴吹入不良品收集盒；检测工位集成了高精度位移传感器与气密性检测接头，可在1秒内完成喷嘴弹簧预紧力与喷雾通道密封性的检测，检测数据同步上传至产线MES系统，方便生产过程的质量追溯。整套设备的传动部件全部做了密封防护，凸轮副采用油浴润滑，日常维护仅需定期更换润滑油、检查紧固支架螺丝即可，无复杂的维护操作要求，单班仅需1名操作人员负责补料与异常处理，相比传统人工装配模式，单台设备可替代8-10名装配工人的作业量，且装配良率可稳定保持在99.5%以上，有效解决了小型精密喷雾配件装配过程中效率低、一致性差的痛点。

　　在结构设计细节上，转盘上的定位工装采用快拆式结构，不同规格的喷嘴仅需更换对应的工装定位套即可完成换型，换型时间可控制在30分钟以内，适配多品种小批量的日化包装生产需求；所有与零件接触的工装部位均采用防静电POM材质加工，避免金属材质刮伤喷嘴表面的装饰镀层，保证成品外观质量；设备的气动管路全部沿立柱内部走线，外部无裸露管线，既避免了生产过程中管线被物料剐蹭损坏，也让设备整体外观更整洁，减少清洁死角，符合日化生产车间的5S管理要求。
