纸箱分流道岔式高速输送设备结构

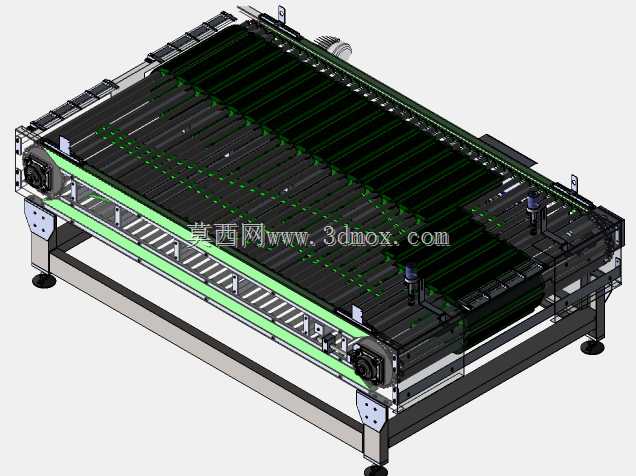

　　在快消品、电商仓储的后段包装分拣产线里，这类道岔式输送设备承担着纸箱流向切换的核心功能，区别于普通顶升移栽、摆轮分拣的结构，它采用整段辊道带面同步偏移的方式完成分流，不会对纸箱底面造成剐蹭，也不会因为纸箱重心偏移出现卡箱、掉箱的问题，尤其适配10-50kg规格的瓦楞纸箱高速输送场景，单线节拍可以达到每小时1200箱以上，比传统分流设备的输送效率高出近一倍。从结构设计逻辑来看，设备整体采用分体式框架搭建，主框架可选碳钢焊接后做防锈喷塑处理，或是食品级、洁净车间场景下用304不锈钢折弯焊接成型，框架的安装支脚配备可调高度的脚杯，可适配地面±15mm的高度差，安装时不需要额外做预埋地基，直接在硬化地面上固定即可，

　　设备主体的宽度根据常规纸箱尺寸做了适配，有效输送宽度为800mm，整体设备长度根据分流角度不同控制在1800-2200mm区间，设备顶部距离地面的安装高度统一为750mm，可直接和前后段的标准辊道线、皮带线做无缝对接，对接处的间隙控制在3mm以内，避免小规格纸箱经过时出现卡滞。设备的分流切换动作靠侧边的驱动模组带动整段绿色导向条带做横向位移，导向条带采用耐磨高分子PE材质，表面做了防滑纹理处理，和纸箱侧面接触时不会刮花纸箱印刷面，同时摩擦系数足够带动纸箱平稳切换流向，不会出现打滑偏移的问题。主输送辊道采用直径50mm的镀锌碳钢辊筒，辊筒间距为75mm，可支撑最小尺寸为200mm*200mm的纸箱输送，不会出现纸箱下陷的情况，

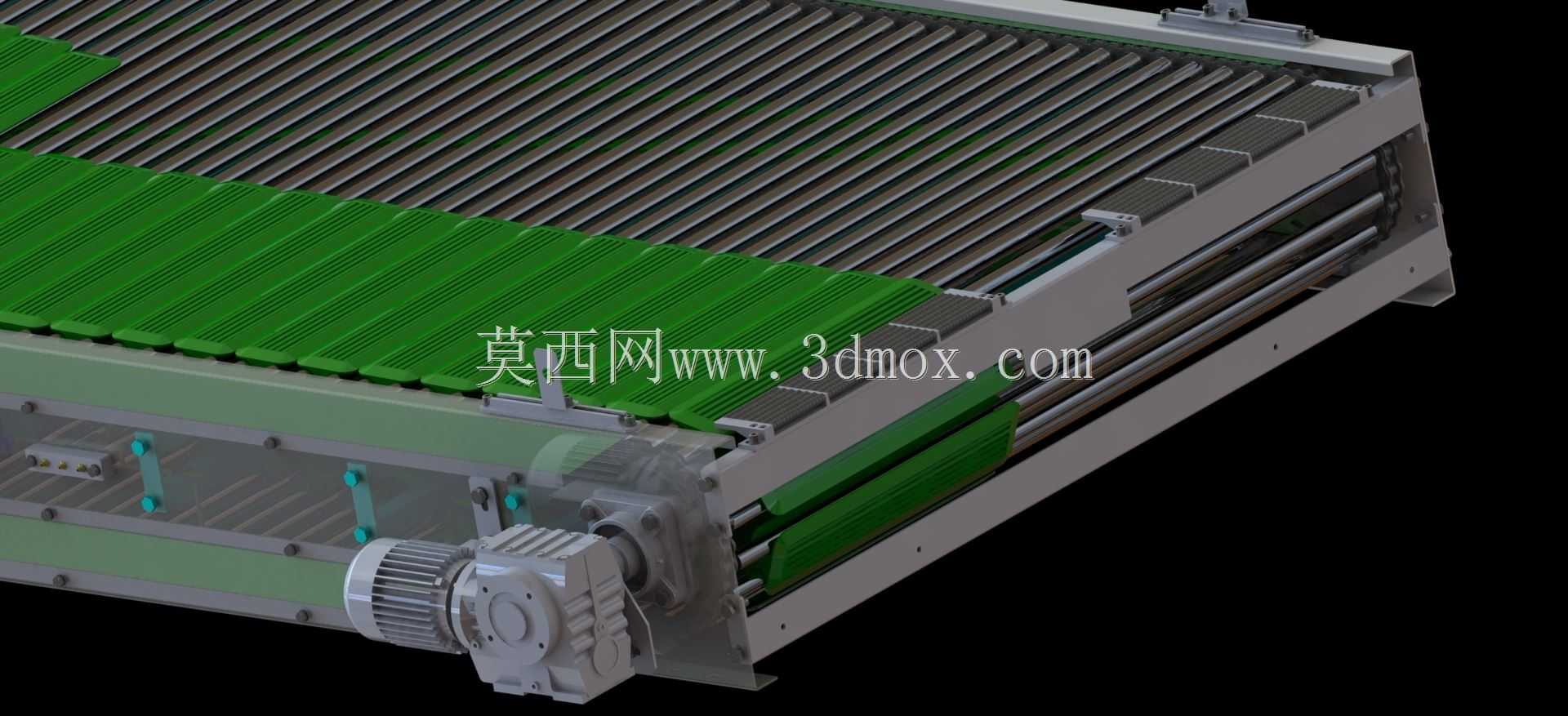

　　主驱动采用轴装式减速电机直接和主动辊连接，省去了链条传动的冗余结构，传动效率更高，日常维护只需要定期检查辊筒轴承的润滑情况即可，不需要频繁调整链条张紧度。在功能设计上，这类道岔输送设备不需要额外配置顶升机构，分流动作时整段输送面保持水平状态，纸箱在输送过程中完成流向切换，输送过程更平稳，对于装瓶装袋的软包装外箱、或是装载易碎品的纸箱，不会因为顶升动作产生颠簸，避免箱内货物出现破损。设备的导向切换机构配备硬限位结构，在两个分流工位都设置了缓冲阻尼块，切换到位时不会产生刚性撞击，运行噪音控制在65分贝以内，符合车间噪音管控要求。从安装边界来看，设备侧边需要预留至少300mm的维护空间，用于检修侧边的驱动电机和导向切换模组，

　　设备的进线电源从底部框架的穿线孔引入，不需要在设备外部走明线，整体外观更整洁，也避免车间杂物剐蹭线缆造成安全隐患。在实际产线布局中，这类道岔设备通常布置在封箱机之后、分拣道口之前的位置，可单台使用完成两向分流，也可以多台串联布置，实现多道口的分拣流向切换，相比摆轮分拣机，它的采购成本更低，维护难度更小，对于常规规格纸箱的分流场景适配性更强，不需要针对不同尺寸的纸箱做参数调整，设备通电后即可连续运行，对操作维护人员的技术要求更低。在结构细节处理上，所有辊筒的端部都做了防缠绕设计，避免车间的打包带、薄膜碎料缠绕到辊筒转轴里造成卡滞，框架的所有边角都做了圆角倒钝处理，避免安装和维护过程中划伤操作人员，导向条带的快速更换结构设计，不需要拆解整体框架就可以完成磨损条带的更换，单根条带的更换时间控制在10分钟以内，大幅降低停机维护的时间成本。
