Nabot固定式网带输送设备结构设计

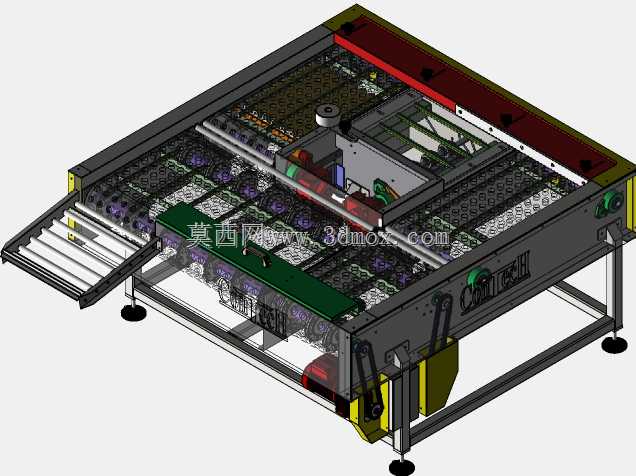

　　这款固定式输送设备的三维结构设计，核心面向轻工制造、食品加工、包装产线的连续物料转运场景，在常规皮带输送机无法适配的带通风、沥水需求的物料输送工况下，这类网带面结构的输送设备能覆盖更多特殊工艺段的衔接需求。从实际产线布局来看，设备采用方管焊接一体式机架作为承载基础，底部配置可调式脚杯，安装时可根据地面平整度调整整机水平度，无需额外做预埋基础，适配车间现有地坪的快速部署需求，机架的支撑腿间距经过受力校核，在满载工况下不会出现横梁下挠变形的问题，侧面预留的电机安装位采用下沉式布局，能有效缩减设备整体占地宽度，适配狭窄产线通道的安装边界。

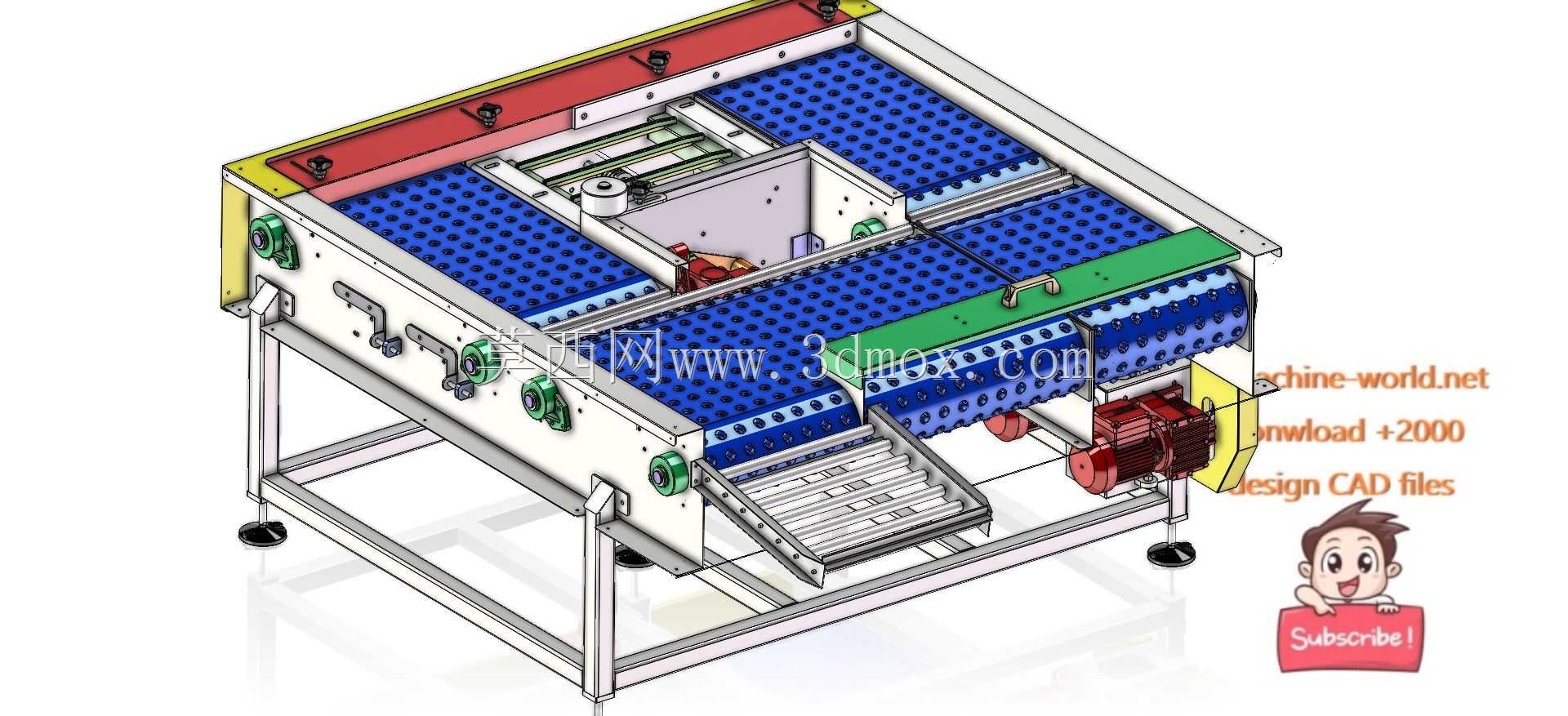

　　设备的输送面采用带密集冲孔的网带结构，相比普通平皮带，这类带孔输送面可以在输送过程中完成物料的沥水、通风冷却工序，常见于果蔬清洗后的沥水输送、注塑件成型后的风冷输送、包装工序前的半成品冷却转运场景，输送面两侧设置的挡边结构采用快拆式安装设计，日常维护时无需拆卸主体机架即可完成挡边的更换或清洁，挡边高度根据常规输送物料的堆高设定，能避免物料在输送过程中从侧边掉落，同时不会干涉物料上方的工艺操作，比如贴标、检测、分拣等工序的执行机构动作。

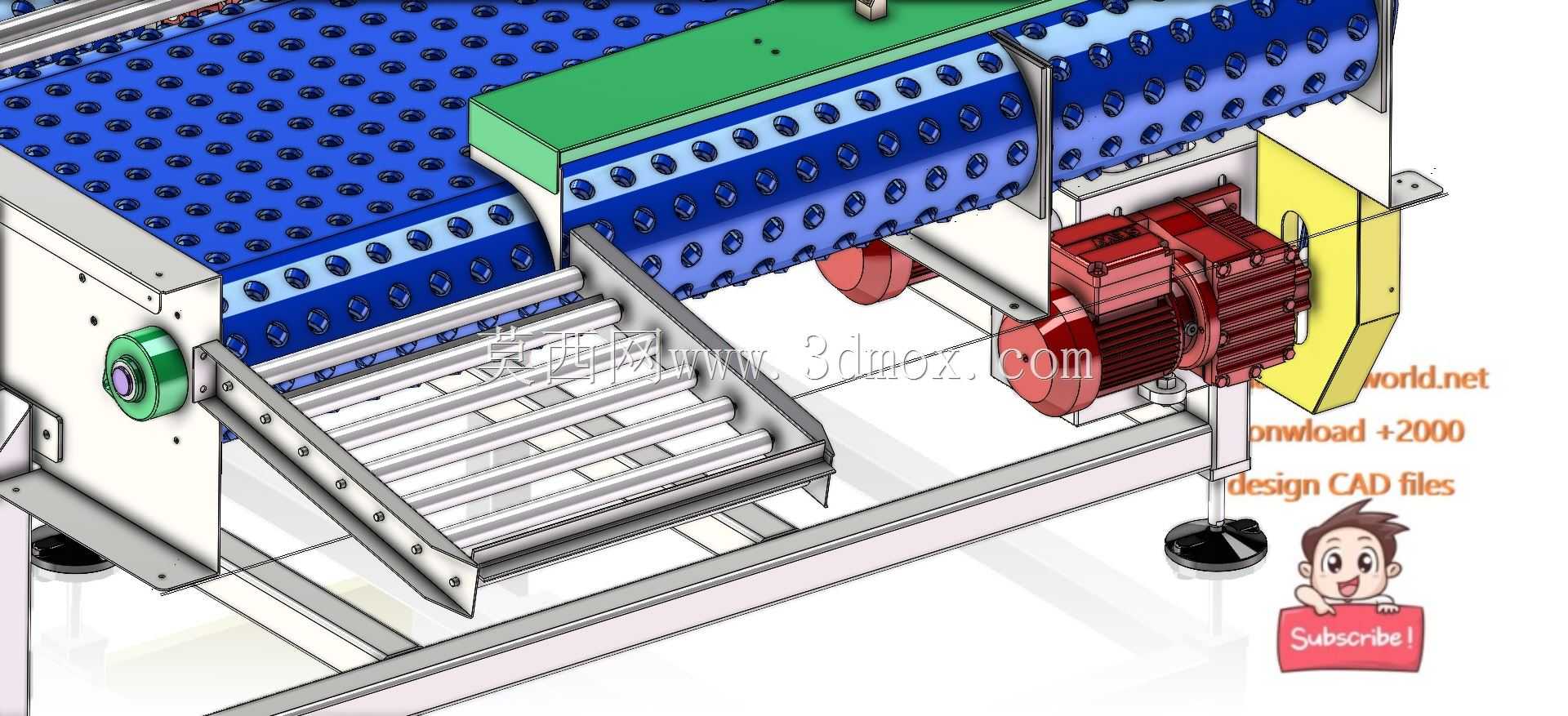

　　驱动端采用减速电机直连主动辊的结构设计，省去了中间链轮传动的冗余结构，传动效率更高，同时日常维护时只需定期检查主动辊的轴承润滑状态即可，主动辊表面做包胶处理，能增大与网带之间的摩擦力，避免重载启动时出现网带打滑的问题，从动端配置张紧调节机构，两侧采用同步丝杆调节结构，调整网带张紧度时能保证两侧张紧量一致，避免网带运行过程中出现跑偏的问题，张紧行程预留了足够的网带伸长量补偿空间，能覆盖网带长期使用后的蠕变伸长量，无需频繁裁剪网带。

　　设备中部设置的导向压带结构，能保证网带在回程段也保持平稳运行，不会出现网带下垂剐蹭机架的问题，网带下方的承托辊采用密排布局，在输送较重物料时能保证网带面的平整度，避免物料在输送过程中出现颠簸移位的问题。从设计思路来看，这款设备没有追求过高的输送速度，而是优先保证运行稳定性与工况适配性，所有外露的传动部件都设置了安全防护罩，符合车间生产的安全规范，防护罩采用铰链式安装，日常检修时翻开即可接触到传动部件，无需完全拆卸防护罩，能减少维护的工作量。

　　在产线衔接层面，设备的进出料端高度可以根据前后端设备的对接需求做小幅调整，适配不同高度的包装机、分拣台、加工设备的进料口高度，进料端设置的导料板能引导物料平稳落到输送面上，避免物料掉落时卡入网带与机架的间隙中，出料端的斜向溜槽结构能让物料平稳滑入下一道工序的接料位置，不会出现物料磕碰损伤的问题。整体结构的模块化程度较高，所有零部件都采用通用化设计，易损件比如网带、轴承、密封件都采用行业通用规格，后期更换时无需定制特殊配件，能降低设备的全生命周期维护成本，对于做产线集成的工程人员来说，这类标准化的输送设备可以直接嵌入现有产线布局，无需做大量的定制化改型，能缩短产线搭建的周期。

　　从安装边界来看，设备的整体宽度控制在常规产线的通道允许范围内，长度可根据实际输送距离做模块化拼接，单段标准长度的模块可以多段拼接组成长距离输送线，拼接处的网带对接精度经过设计校核，不会出现拼接处卡料的问题，机架侧面预留的传感器安装槽，可以根据工艺需求加装光电传感器、计数传感器、位置检测传感器，实现输送线的自动化启停、物料计数、堵料检测等功能，适配自动化产线的控制需求，无需额外在机架上焊接安装支架，减少现场施工的工作量。
