PCB贴标剥离送料机构设计

　　这套贴标剥离机构主要面向PCB生产制程中的表面贴装前标签供给工序，在SMT产线、PCB组装工位中承担卷装标签的自动剥离、单张分离、待取料位定位的功能，替代传统人工撕标、手动对位的低效作业模式，适配产线连续化、节拍化的生产需求。从实际产线适配场景来看，该机构可直接集成在PCB在线式贴标工位、自动组装线的贴附工站旁，也可作为独立供标单元配合机械手完成标签取放贴附，覆盖消费电子PCB板、工控电路板、电源模组板等多类带标识需求的板件加工场景，解决卷装不干胶标签底纸与面纸分离难度大、人工剥离对位精度差、连续供料节拍不稳定的常见产线痛点。

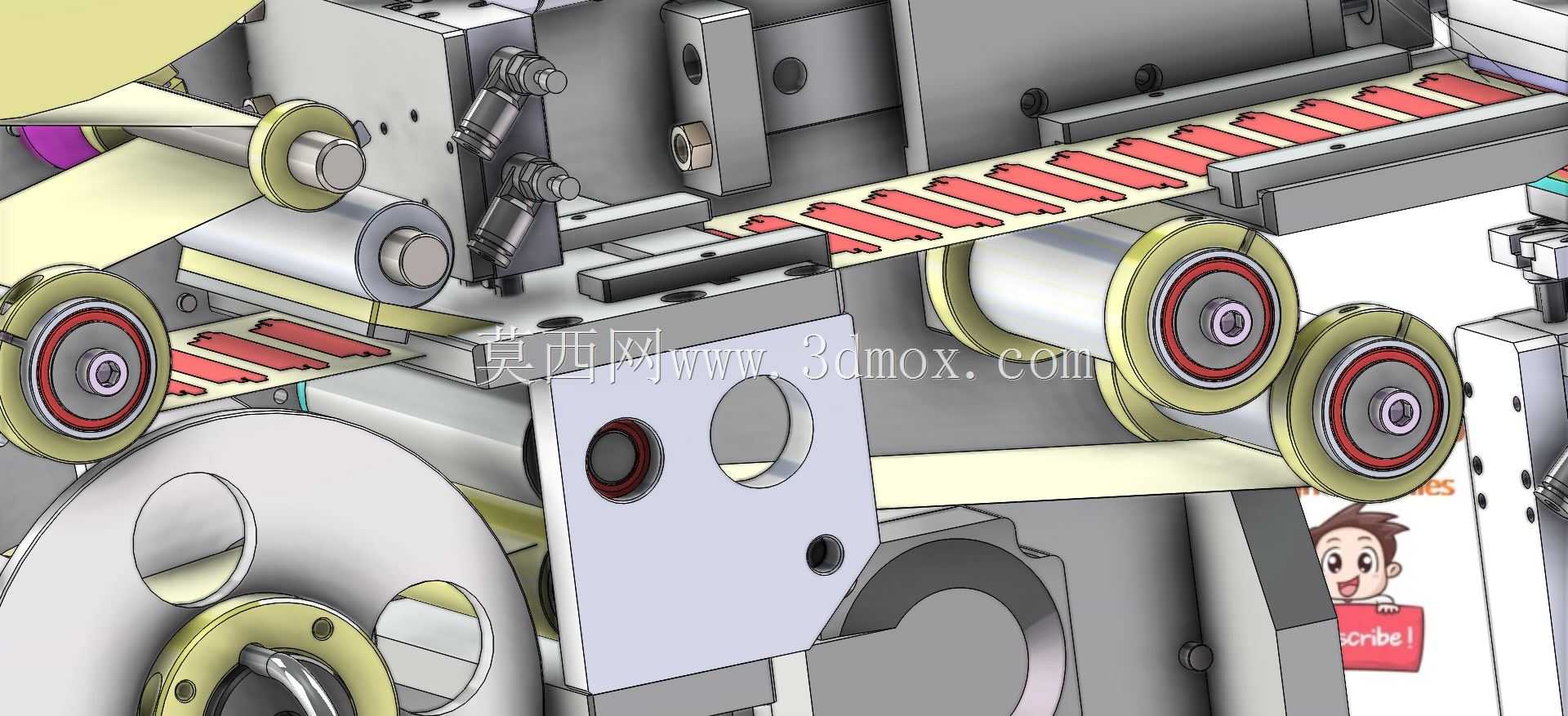

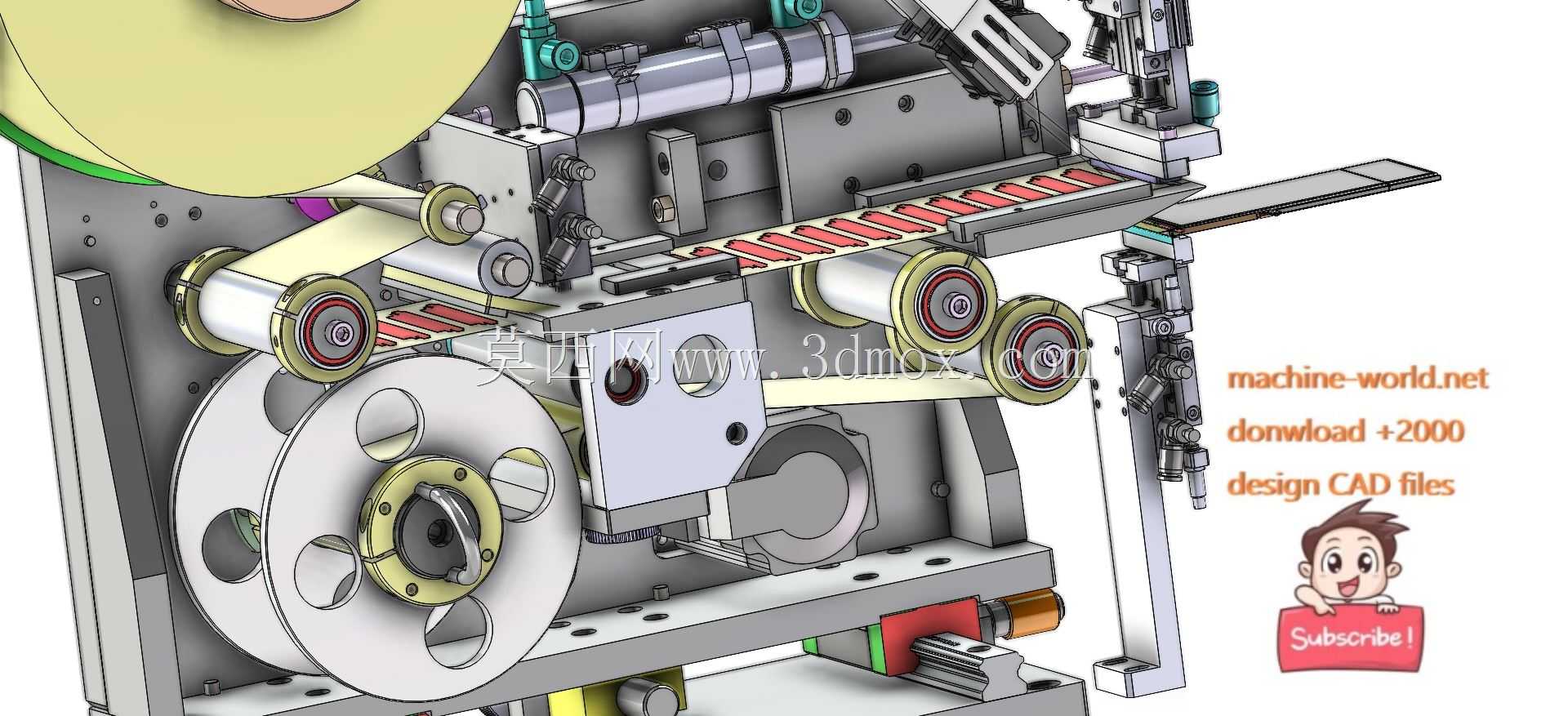

　　从功能实现逻辑来看，机构整体采用料卷放料、张紧缓冲、导向定位、剥离出标、底纸收卷的连贯式传动布局，料卷安装位设置在机构侧上方，采用胀紧式料轴适配常规宽度的卷装不干胶标签带，料轴带阻尼调节结构，可根据标签带材质、卷径大小调整放料阻尼，避免放料过程中标签带松垮、拉扯变形。标签带从料卷引出后，依次经过多组导向辊完成走带路径限位，其中设置的浮动张紧辊可在走带启停过程中吸收带材张力波动，避免高速走带时标签带被拉断、或者低速走带时带材松弛导致的剥离位置偏移。核心剥离端采用锐角剥离刀板结构，标签带经过剥离刀尖位置时，底纸沿刀尖锐角转向向下收卷，标签面纸因自身刚度保持直线送出，精准停在待取料位，等待外部取标机构吸附取走，剥离刀尖的角度经过反复调校，既保证底纸转向时标签面纸能顺利脱离底纸，又不会因角度过小导致标签提前翘边、或者角度过大导致标签随底纸被带走。

　　设计过程中重点考量了不同规格标签的适配性，走带通道的导向挡边可根据标签带宽度做无级调节，适配不同宽度的卷装标签，收料轴采用摩擦式传动结构，可根据走带速度自动调整收卷张力，保证剥离后的底纸能整齐收卷，不会出现底纸堆积、卡滞的问题。驱动部分采用步进电机配合同步带传动，可根据前端贴标工位的取标节拍精准控制走带长度，每次走带的送标距离可根据标签单张长度做参数适配，保证每张标签都能精准停在剥离位的固定位置，重复定位精度可满足常规PCB贴标的位置公差要求。

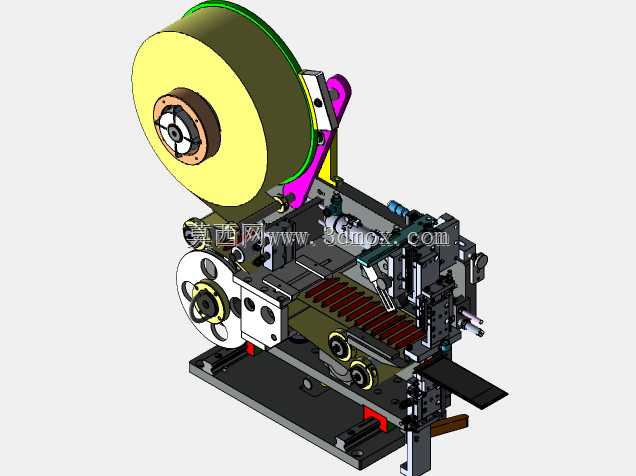

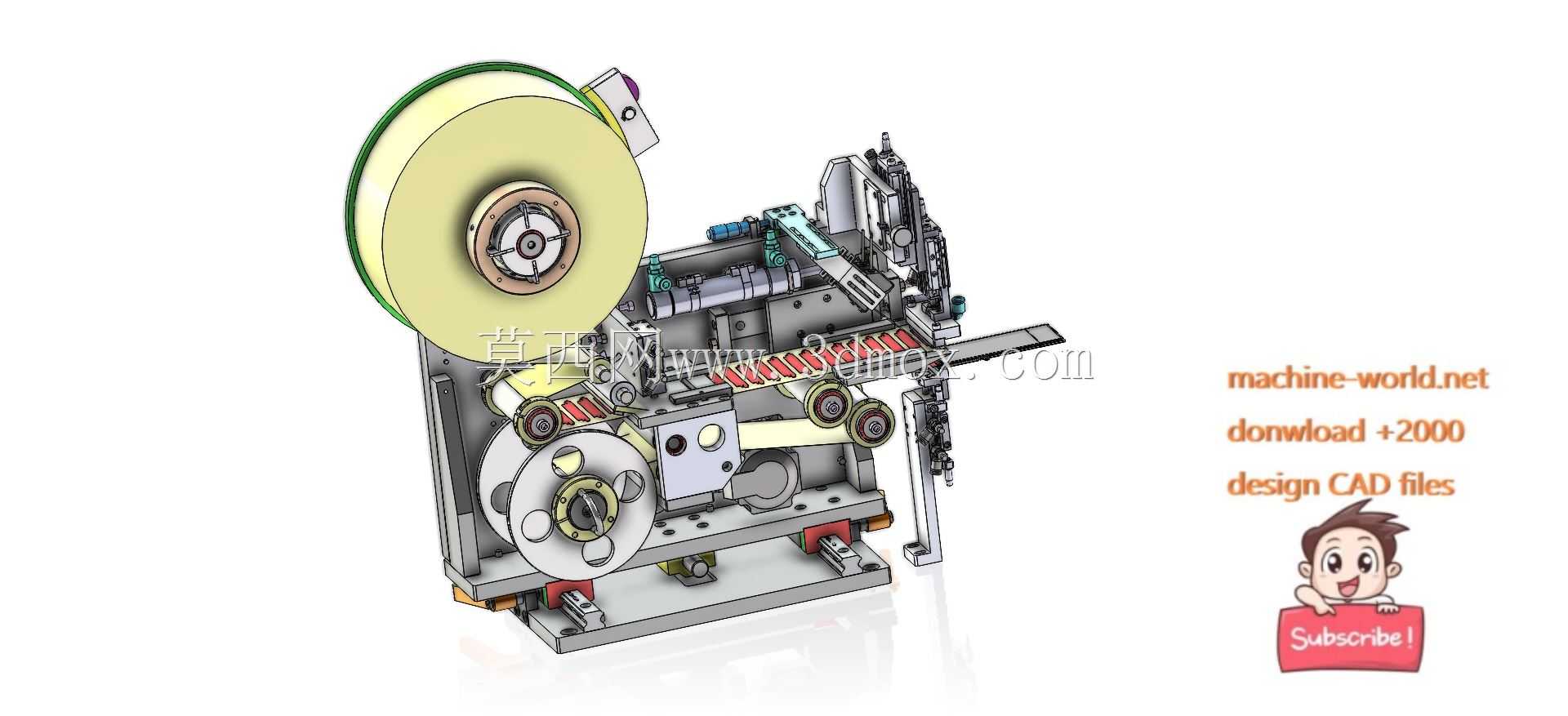

　　从安装边界与外形尺寸来看，机构整体采用立式紧凑布局，所有传动组件、驱动组件都集成在一块立式安装基板上，基板背面预留了标准安装孔位，可直接固定在设备台面、线体机架上，不需要额外做复杂的安装转接；整体横向占用空间较小，不会过多占用产线工位的操作空间，机构的走带路径全部做了开放式设计，日常换料、清理残胶、维护导向辊时不需要拆解过多零件，掀开限位挡边即可完成标签带的穿引操作，降低一线操作人员的换料调试难度。

　　在细节结构设计上，剥离刀板采用硬质合金材质做表面硬化处理，长期与标签底纸摩擦也不会出现刃口磨损、起毛刺的问题，避免刃口勾破底纸导致的停机故障；所有与标签带接触的导向辊都采用了低摩擦系数的轴承转动结构，走带过程中阻力极小，不会刮花标签表面的印刷层、也不会粘连带材导致走带卡顿。收卷位置设置了压纸结构，保证收卷的底纸能整齐层叠，不会出现散卷、跑偏的情况，减少日常清理底纸废料的频次。机构的待取标位还预留了检测传感器安装位，可加装光纤传感器检测标签是否到位、是否出现缺标、断带的情况，出现异常时可直接给前端设备发送停机信号，避免设备空打、漏贴的问题。

　　实际投产适配时，该机构可根据产线节拍调整走带速度，最快送标节拍可匹配单工位1秒/张的贴标需求，既可以配合小型台式贴标设备做半自动PCB贴标作业，也可以多组并排安装在高速在线式贴标设备上，同时完成多位置标签的剥离供给，适配不同产能规模的PCB生产车间使用。针对不同材质的标签，比如易碎标签、防伪标签、高温条码标签，只需要微调剥离刀板的角度、调整走带张力与阻尼参数，即可顺利完成剥离作业，不需要更换核心结构件，具备较强的工艺适配性。
