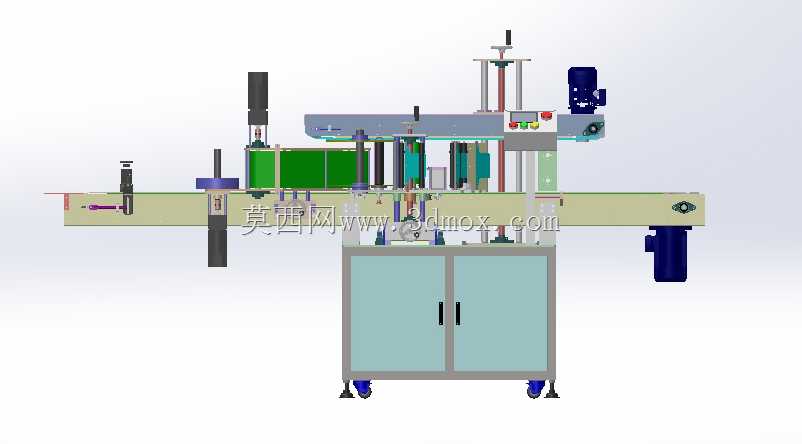

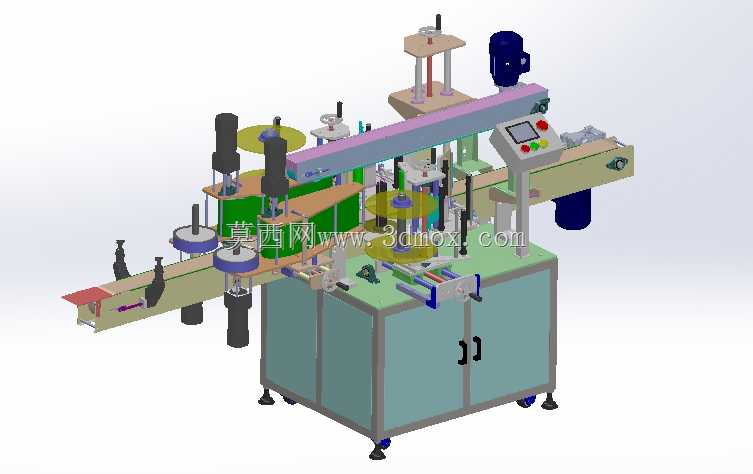

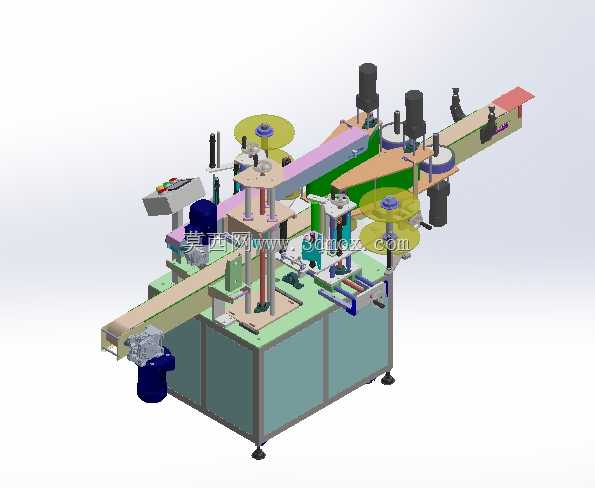

平瓶侧面自动贴标设备三维结构

　　这款设备主要面向日化、食品、医药行业的瓶装产品包装工序，适配扁平类瓶型的侧面标签粘贴作业，可直接接入现有瓶装产品输送生产线，完成瓶身单侧或双侧的不干胶标签自动贴合，替代传统人工贴标存在的位置偏差大、褶皱多、效率低的问题。从结构布局来看，设备采用下部柜体承托上部作业机构的设计，下部柜体采用方管焊接框架搭配钣金蒙皮结构，底部配置可调脚杯与万向脚轮，既满足设备就位后的水平调节需求，也方便产线布局调整时的短距离移位，柜体内部预留了电气控制元件、气动动力元件的安装空间，走线与气路排布沿柜体内部的线槽走管，避免外露管线积灰或被生产现场杂物剐蹭。上部作业机构沿输送线流向依次排布进瓶分瓶组件、贴标执行组件、抚标压合组件、出瓶导向组件，

　　输送线采用平顶链板结构，链板宽度适配常规扁平瓶型的底面支撑尺寸，两侧配置可调式导向护栏，可根据瓶身宽度、厚度快速调整护栏间距，无需更换专用工装就能适配一定尺寸范围内的瓶型切换。贴标执行组件配置多组标带放卷、牵引、收卷机构，标带张力通过阻尼轮与弹簧压合结构自动调节，避免标带走偏、拉扯断带或者标签预剥离的问题，贴标头位置可通过三轴调节座实现前后、左右、上下的位置微调，同时可调整贴标压合角度，适配不同弧度、不同高度的瓶身侧面贴标需求。设备顶部配置的压瓶机构采用软质压轮结构，在贴标作业时压合在瓶身上表面，避免瓶身在贴标过程中出现移位、转动，保证标签贴合位置的一致性，压瓶高度可通过手轮调节结构快速调整，适配不同高度的瓶型作业。

　　控制操作盒布置在设备出料端侧方，倾斜角度符合人体操作视角，配置触控显示屏与实体操作按钮，可直接设置贴标速度、标签长度、出标延时等参数，同时设置急停按钮，应对生产现场的突发异常情况。从安装边界来看，设备整体沿输送线方向的长度适配常规车间产线的工位预留空间，宽度方向不超出输送线两侧的操作通道预留尺寸，外接气源与电源接口均布置在设备侧方下部，接入时无需对现有产线结构做大规模改动，设备的贴标速度可匹配前端灌装、旋盖工序的生产节拍，不会出现产线堵瓶或者待料的情况。在细节设计上，所有与瓶身、标签接触的部件均采用非金属软质材质或者表面做抛光处理，避免刮花瓶身或者蹭伤标签表面，标带路径上的各导向辊均采用高精度轴承支撑，转动顺滑无卡滞，

　　保证标带走带精度，抚标组件采用柔性海绵压轮，标签贴合后可顺着瓶身弧度滚压，排出标签与瓶身之间的空气，避免标签出现气泡、翘边的问题。分瓶组件采用同步带式分瓶结构，可根据生产速度调整分瓶间距，保证进入贴标工位的每个瓶身都保持固定间距，避免相邻瓶身干扰贴标作业，设备的各调节部位均设置刻度标识，调整参数时可直接参照刻度快速复位，减少换型调试的时间。
