全自动立式圆瓶贴标生产设备结构设计

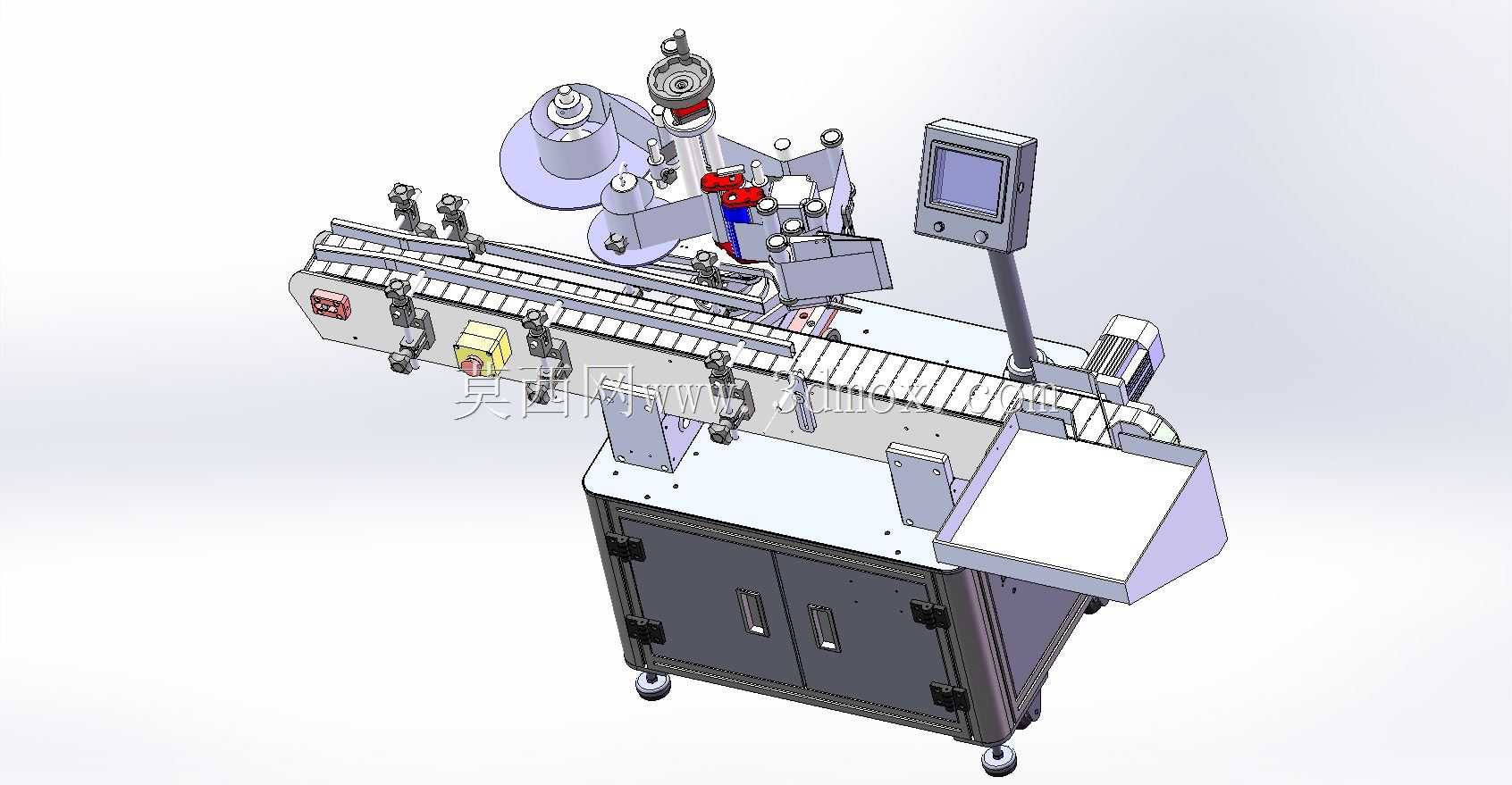

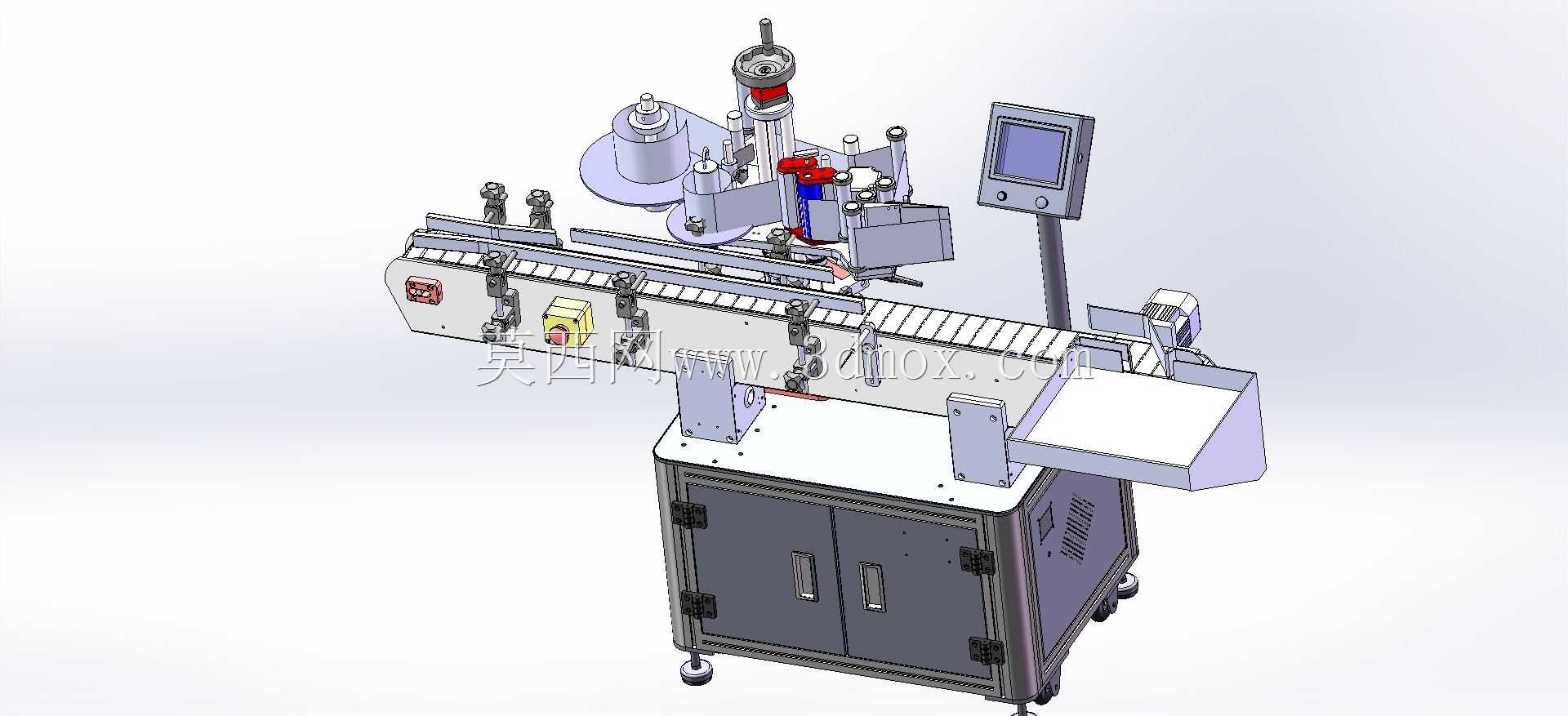

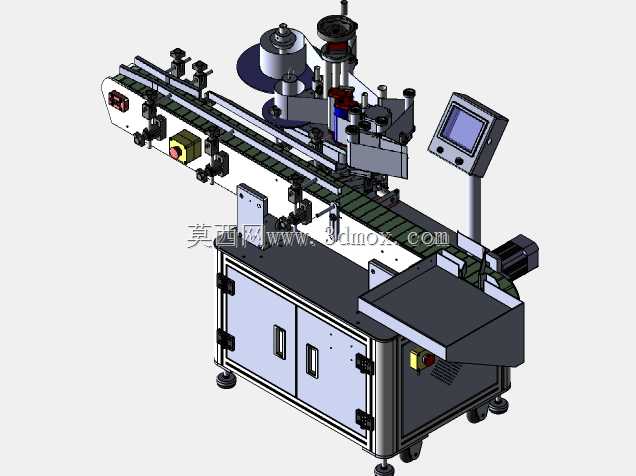

　　这套立式圆瓶贴标设备主要面向食品、医药、日化行业的瓶装产品包装工序，适配圆柱类瓶型的周面标签贴合作业，可对接前端灌装、旋盖工序的输送线，也可独立完成单工位贴标作业，覆盖PET瓶、玻璃瓶、硬质塑料瓶等多种常见圆瓶材质的贴标需求，日常生产中可完成全周贴标、半周贴标、正背双标贴附等不同工艺要求，贴标位置偏差可控制在±0.5mm范围内，能满足多数快消品、药品的包装标识合规要求。设备整体采用落地式柜架结构，底部配置可调脚杯与万向脚轮，既可以在生产车间快速移位调整布局，也可通过脚杯调平保证设备运行时的稳定性，柜体内部预留电气元件安装空间，将PLC、伺服驱动器、接线端子等元件封闭在柜内，避免生产现场的粉尘、水汽侵蚀电气部件，降低日常维护的频次。

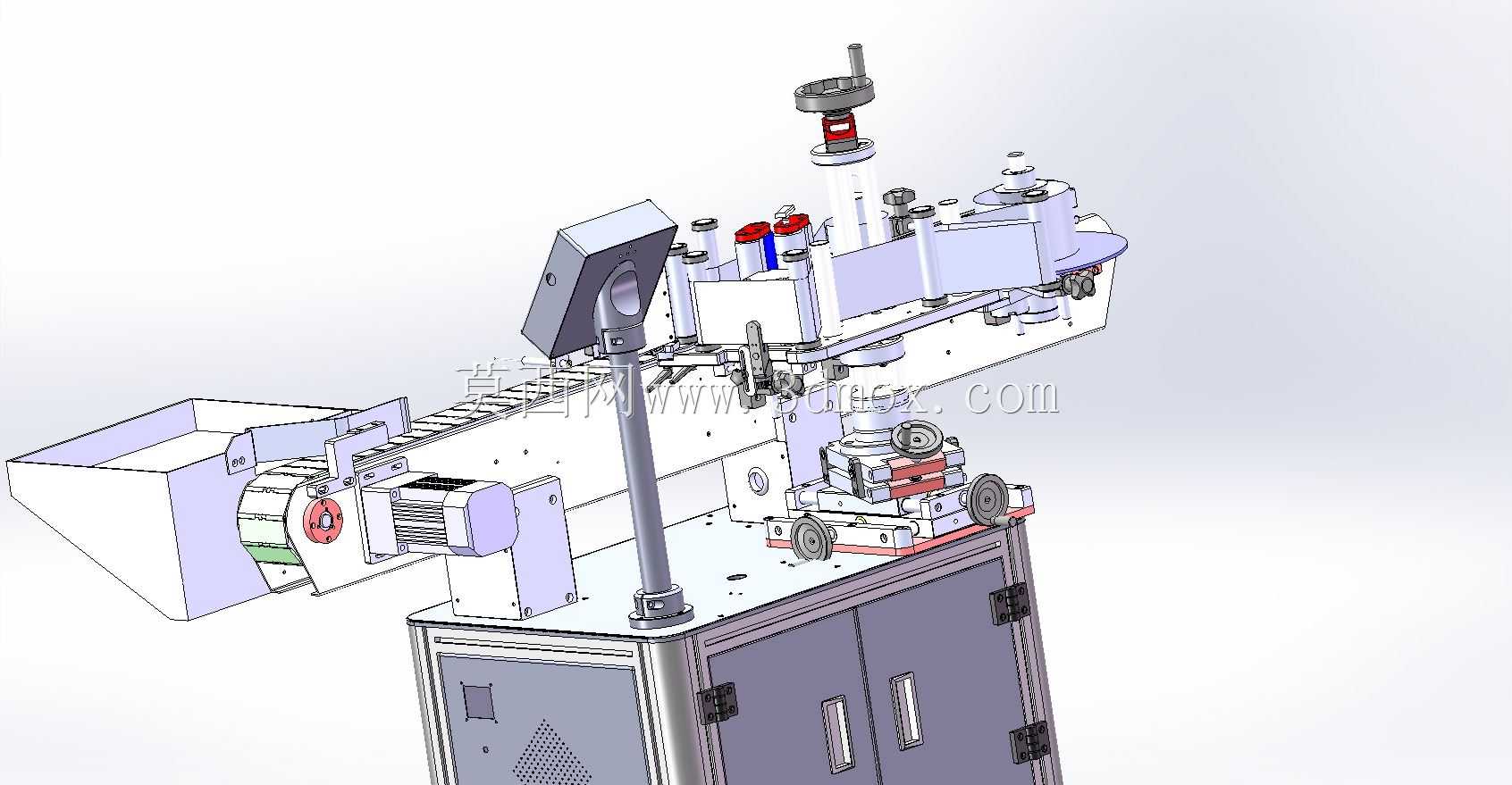

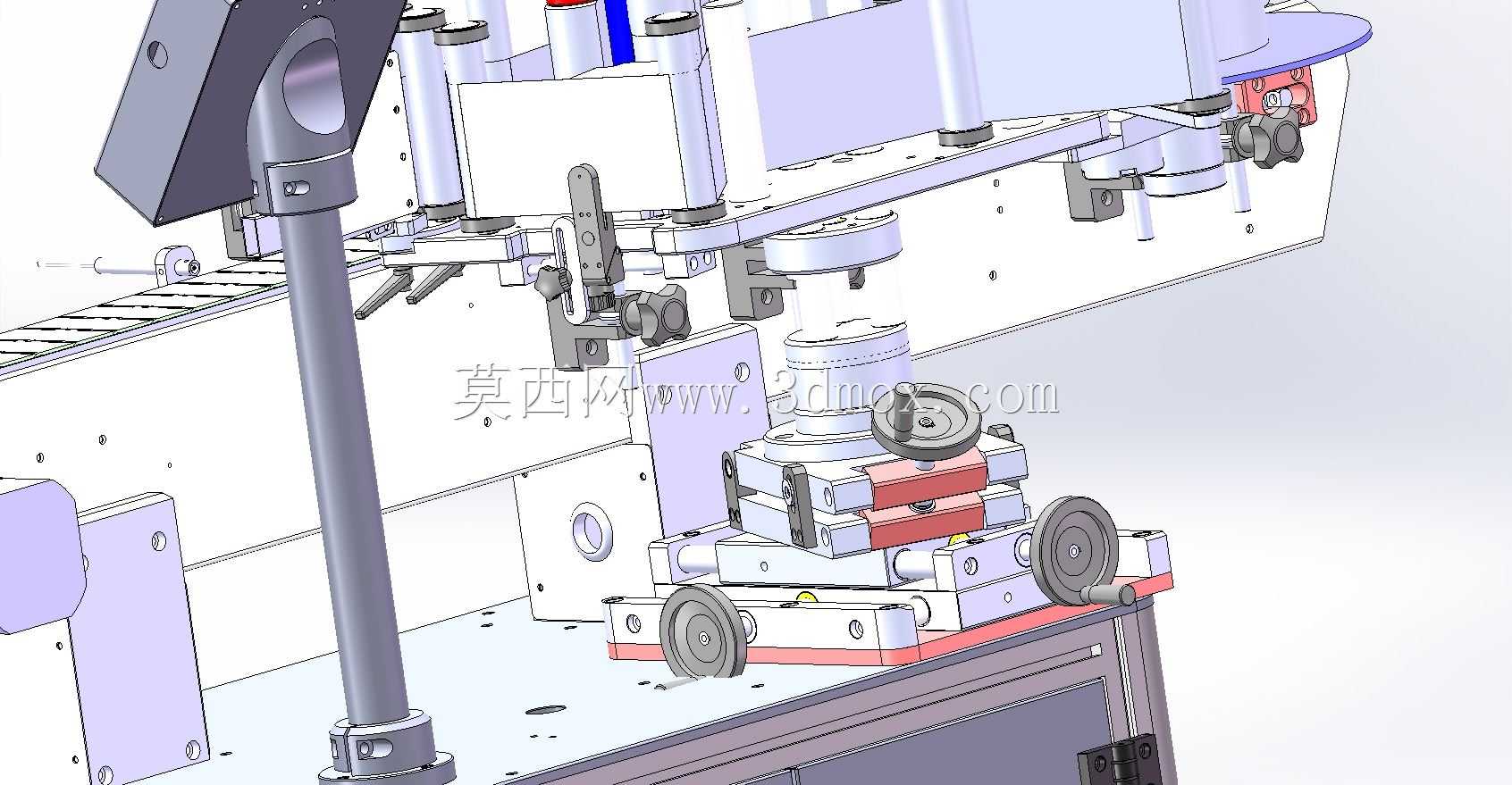

　　上部的输送机构采用侧边导向可调结构，可根据瓶身直径调整两侧导向栏的间距，适配直径30mm到120mm范围的圆瓶输送，输送速度可根据前端产线的节拍灵活调整，与贴标头的出标速度做实时同步匹配，避免出现标签拉皱、贴标错位的问题。贴标执行机构采用多轴可调安装座，标头的前后、上下、倾斜角度都可通过锁紧手柄快速调整，换产时不需要复杂的拆装作业，只需根据瓶型参数调整标头位置、更换对应的导瓶海绵轮即可完成换型，适配多品种小批量的生产场景。设备配置的人机交互界面安装在可旋转摆臂上，操作人员可根据站立位置调整屏幕朝向，在界面上可直接设置贴标长度、贴标位置、出标延时、输送速度等参数，同时设备自带缺标检测、断标停机、瓶身到位检测功能，

　　当输送线上无瓶时标头自动停止出标，减少标签材料的浪费，出现标签断带、供标不足的情况时设备会自动停机并触发提示，避免出现批量漏贴的不良品。设计过程中重点考虑了贴标过程的瓶身定位问题，在贴标工位配置了柔性覆标机构，当瓶身到达贴标位置时，海绵压轮会贴合瓶身周面，在瓶身随输送前进的过程中带动标签均匀滚压在瓶面，避免标签贴附后出现气泡、翘边的问题，供标机构采用阻尼式放卷结构，可保持标签带的张力恒定，避免出标过程中标签带松紧变化导致的贴标位置偏移，收卷机构采用摩擦式收料，可自动适配不同厚度的底纸收卷，不需要频繁调整收卷张力。设备的安装边界需要预留左右各600mm的操作维护空间，前端对接输送线的高度可在850mm到950mm范围调整，

　　能匹配多数常规包装产线的输送高度，上部的标头部分最高位置距离地面1450mm，不需要额外加高车间的安装空间，整机的电气接口预留了通讯端口，可直接对接产线的总控系统，实现整线的联动启停，不需要单独安排人员值守操作。在结构细节上，所有与瓶身接触的导向部件都采用非金属柔性材质，避免输送贴标过程中刮花瓶身表面，影响产品外观，各调节位置都配置了刻度标识，换产调整时可直接参照刻度快速定位，减少反复试机的材料浪费，设备的传动部位都配置了透明防护挡板，既可以观察传动部件的运行状态，也能避免操作人员误触运动部件引发安全风险。供标盘的安装结构采用快拆式设计，更换标签卷时不需要额外工具，只需松开锁紧旋钮即可取下挡盘完成标签卷更换，整个换卷过程可在两分钟内完成，减少停机等待时间。出标位置配置了标签电眼，可识别不同材质的标签间隙，包括普通纸质标签、透明PET标签，不需要额外更换检测元件，适配多种标签材料的贴标需求。
