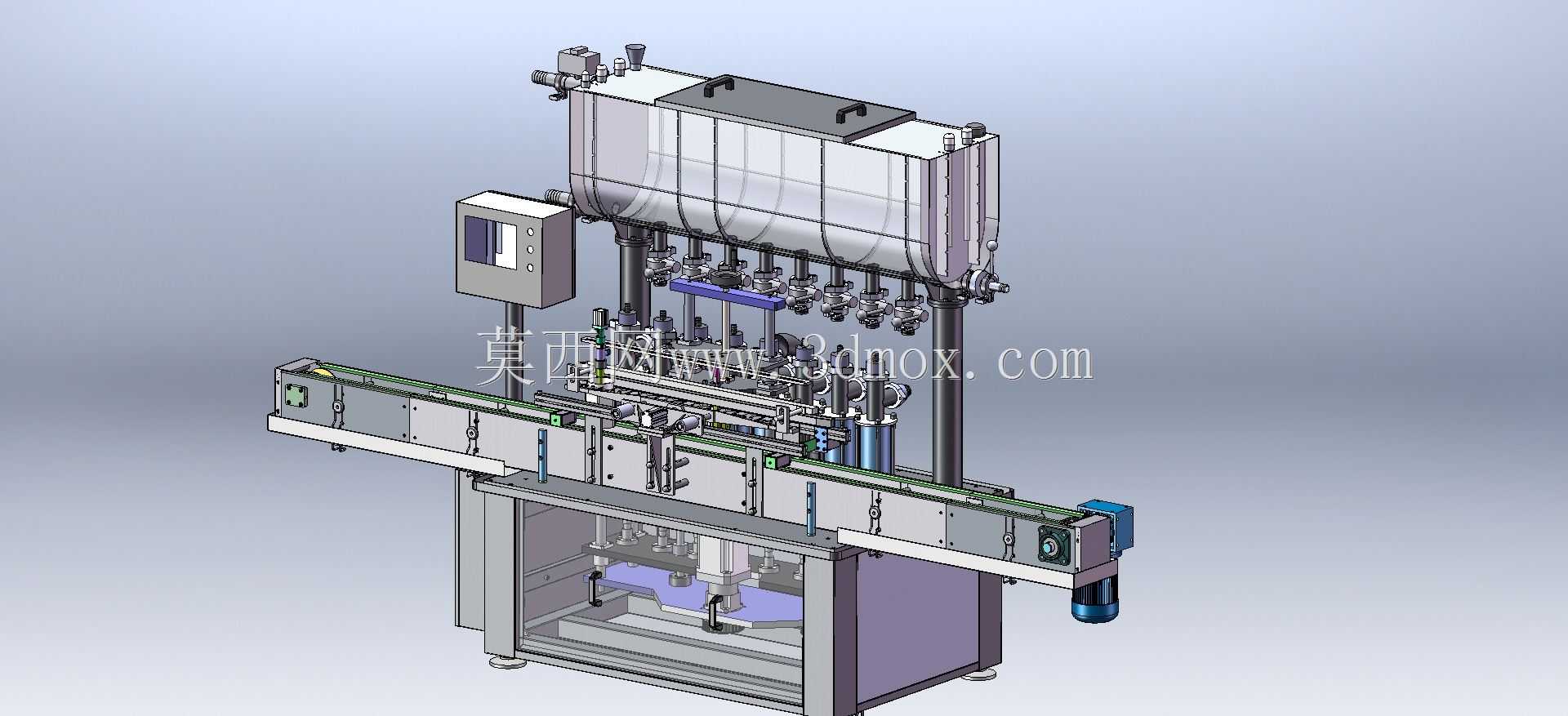

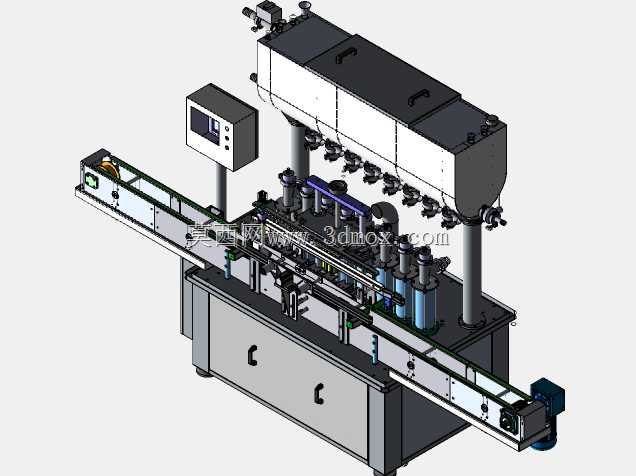

八头活塞式全自动液体灌装生产线设备

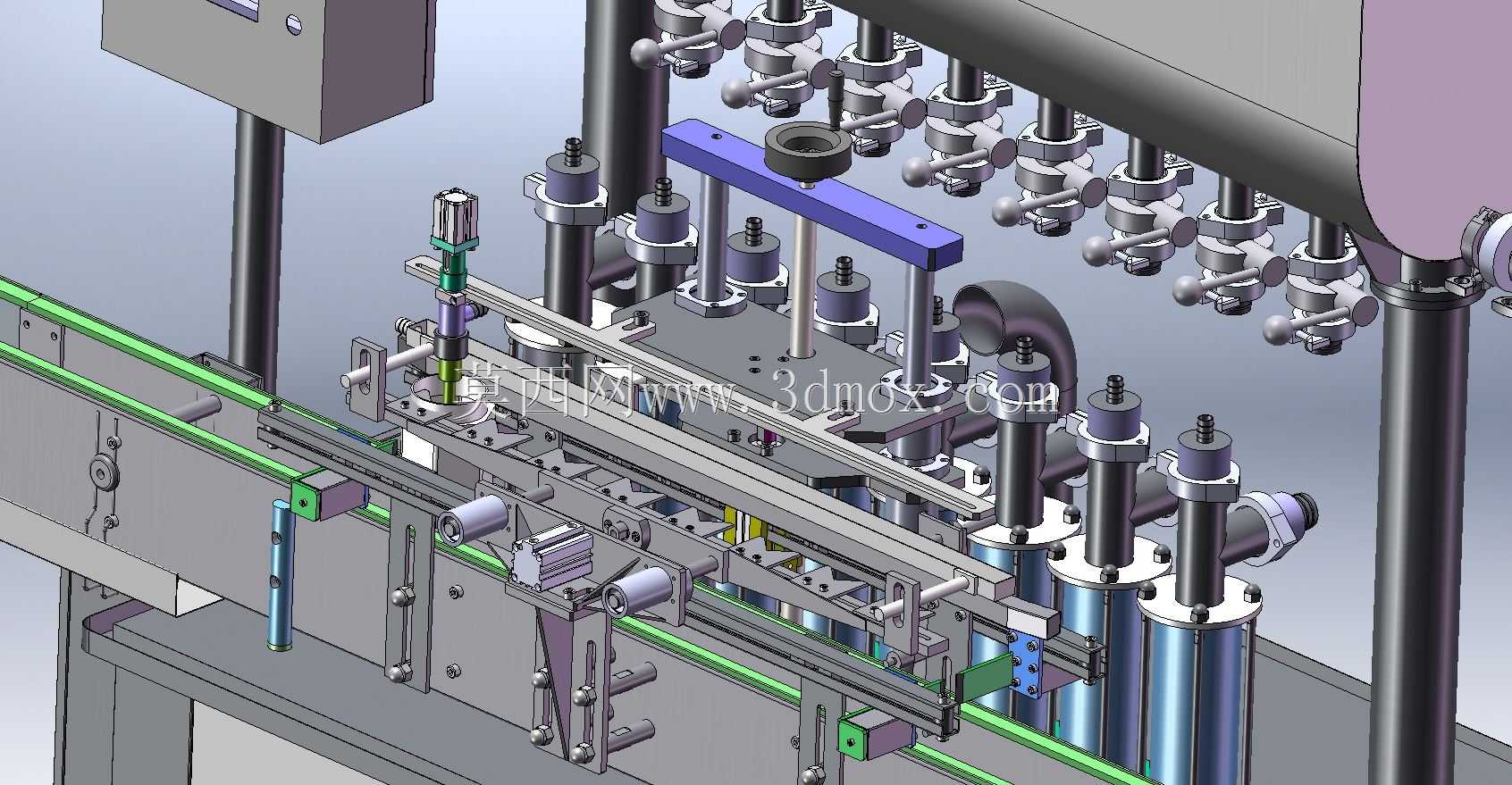

　　避免缺液导致的灌装空瓶问题，储液仓与物料接触部分全部采用卫生级不锈钢材质，符合食品医药行业的接触物料卫生要求，拆卸清洗时无需专用工具即可快速拆下料仓与灌装阀组件，满足多品类物料换产时的清洗需求。核心灌装单元采用八组独立活塞泵结构，每组灌装头可单独调节灌装量，也可通过参数统一设置实现同规格产品的批量灌装，活塞结构的定量精度远高于重力自流灌装，可将单瓶灌装误差控制在极小范围内，适配从几十毫升到数升规格的不同灌装量需求，针对易起泡沫的液体物料，灌装头配备了下潜式升降结构，灌装时喷嘴深入瓶底随液位上升缓慢抬升，减少液体冲击产生的泡沫，避免物料溢出瓶外造成污染与浪费。输送部分采用平顶链板输送结构，链板宽度适配常规瓶型的输送需求，这套八头活塞式灌装设备，主要面向食品饮料、日化洗护、医药制剂等行业的常压液体定量灌装工序，适配圆瓶、方瓶等多种常规包装容器，可直接衔接上游理瓶机、下游旋盖机、贴标机构成完整包装产线，也可单独作为灌装工位嵌入现有生产线改造场景。设备整体采用落地式框架结构，底部为碳钢焊接机架，预留了可调式脚杯安装位，可根据车间地面平整度调节整机水平，机架下部设置电气与气动元件安装腔，侧面预留可拆卸检修门，方便日常维护时快速接近阀组、气管与线路接头，整机安装时需预留前后各1.2米的操作维护空间，左右侧预留0.8米的通道即可满足常规车间布局要求。上部的储液仓采用透明可视防护结构，可实时观察仓内液位高度，配合液位控制探头实现自动补料，

　　两侧设置可调节导向护栏，更换不同直径瓶型时只需松开护栏固定旋钮即可调整护栏间距，无需更换额外配件，输送线驱动端采用减速电机配合变频控制，可根据前后端产线的节拍灵活调整输送速度，保证整线节拍匹配。进瓶位置设置了分瓶螺杆与进瓶星轮结构，可将连续输送过来的瓶子精准分隔到对应灌装工位，避免多瓶同时进入灌装区导致的卡瓶、撞瓶问题，每个灌装工位对应设置了瓶口定位组件，灌装时可将瓶子精准固定在灌装头正下方，保证喷嘴对准瓶口中心，减少物料滴漏到瓶身外侧的问题。灌装头出口配备了防滴漏阀芯，灌装行程结束后阀芯自动闭合，避免残液滴落到瓶身或输送线上，减少后续清洁工作量，也避免不同物料交叉污染。设备的操作控制箱设置在机身侧前方，采用倾斜式安装角度，

　　操作人员站在设备侧面即可完成参数设置、启停操作与状态监控，控制箱上预留了手动操作按钮，可在调试、检修时单独控制单个灌装头的动作、输送线的点动运行，方便初期调试时快速校准每个工位的灌装量与定位位置。气路系统全部采用快插式接头连接，气源入口设置了过滤调压组件，可过滤压缩空气中的水分与杂质，同时稳定工作气压，保证活塞动作与灌装头升降的运行平稳性，所有气管沿机架内侧的走线槽排布，外观整洁同时避免生产过程中物料滴落、工具剐蹭造成气管损坏。在产线适配性上，该设备可兼容多种材质的包装容器，包括PET塑料瓶、玻璃瓶、金属易拉罐等，只需根据容器的瓶口高度调整灌装头的下降行程即可适配，无需对主体结构做大幅改动，对于有防爆需求的特殊物料灌装场景，

　　也可将电气元件更换为防爆规格，满足化工类易燃液体的灌装安全要求。日常生产过程中，操作人员只需在开机前检查气源压力、储液仓液位，运行中监控灌装精度与设备运行状态，每班生产结束后对物料接触部分进行冲洗清洁即可，设备的易损件主要为灌装头的密封胶圈与输送链板的支撑垫，更换成本低且采购渠道通用，可有效降低设备的长期运维成本。从结构设计角度看，整台设备的受力框架全部采用型材与板材焊接后时效处理，减少长期运行产生的结构变形，所有运动部件的连接位置都设置了自润滑轴承，无需频繁加注润滑油即可保证长时间运行的顺畅性，灌装工位的支撑板采用可拆分式设计，后期如果需要适配特殊规格的瓶型，只需更换对应位置的定位配件即可，无需改动主体安装结构，大幅降低后续改造成本。
