全自动高速罐装装箱一体化生产设备结构

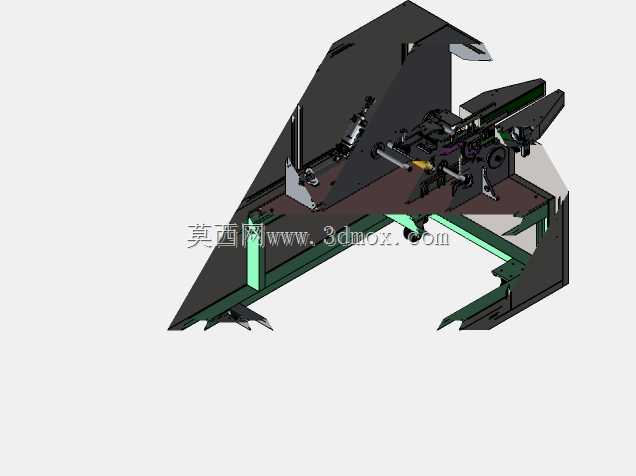

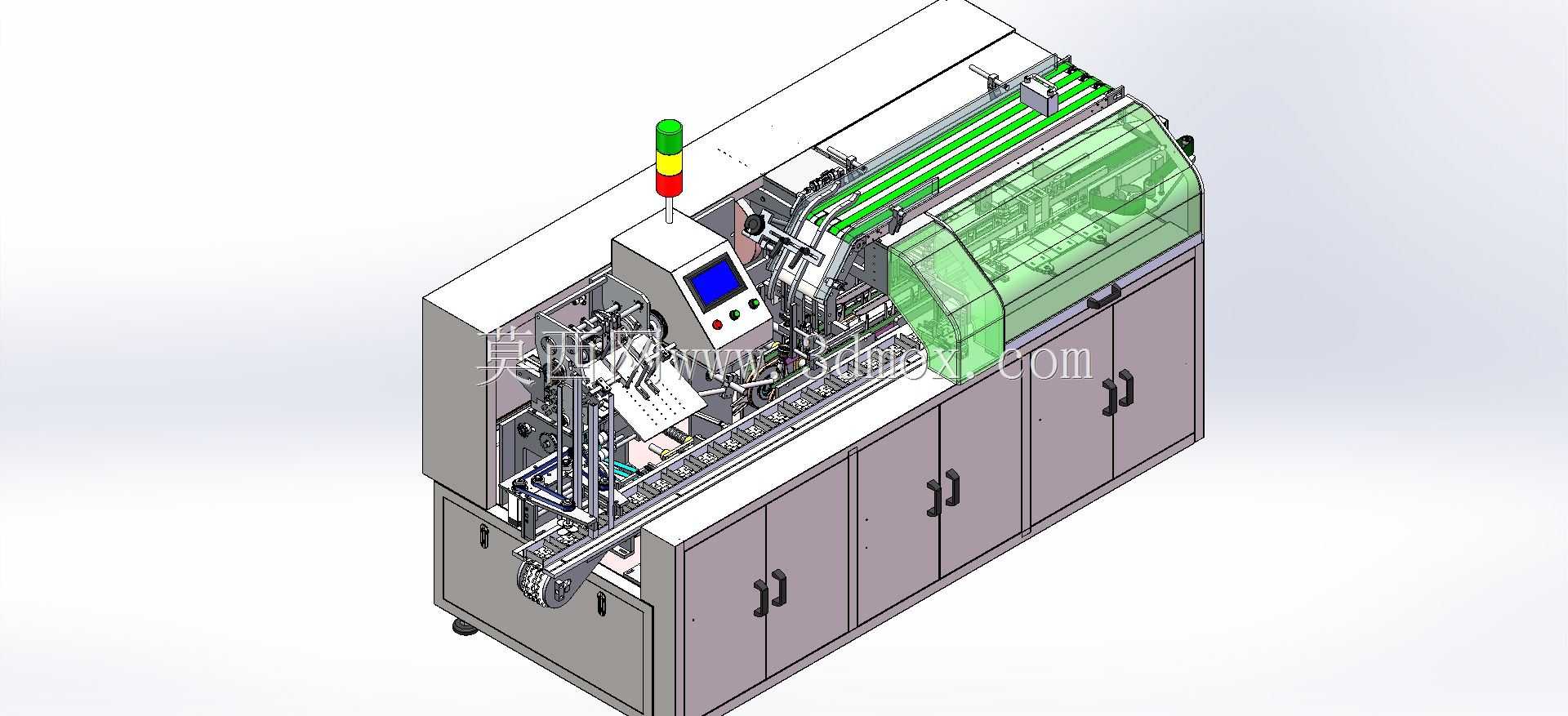

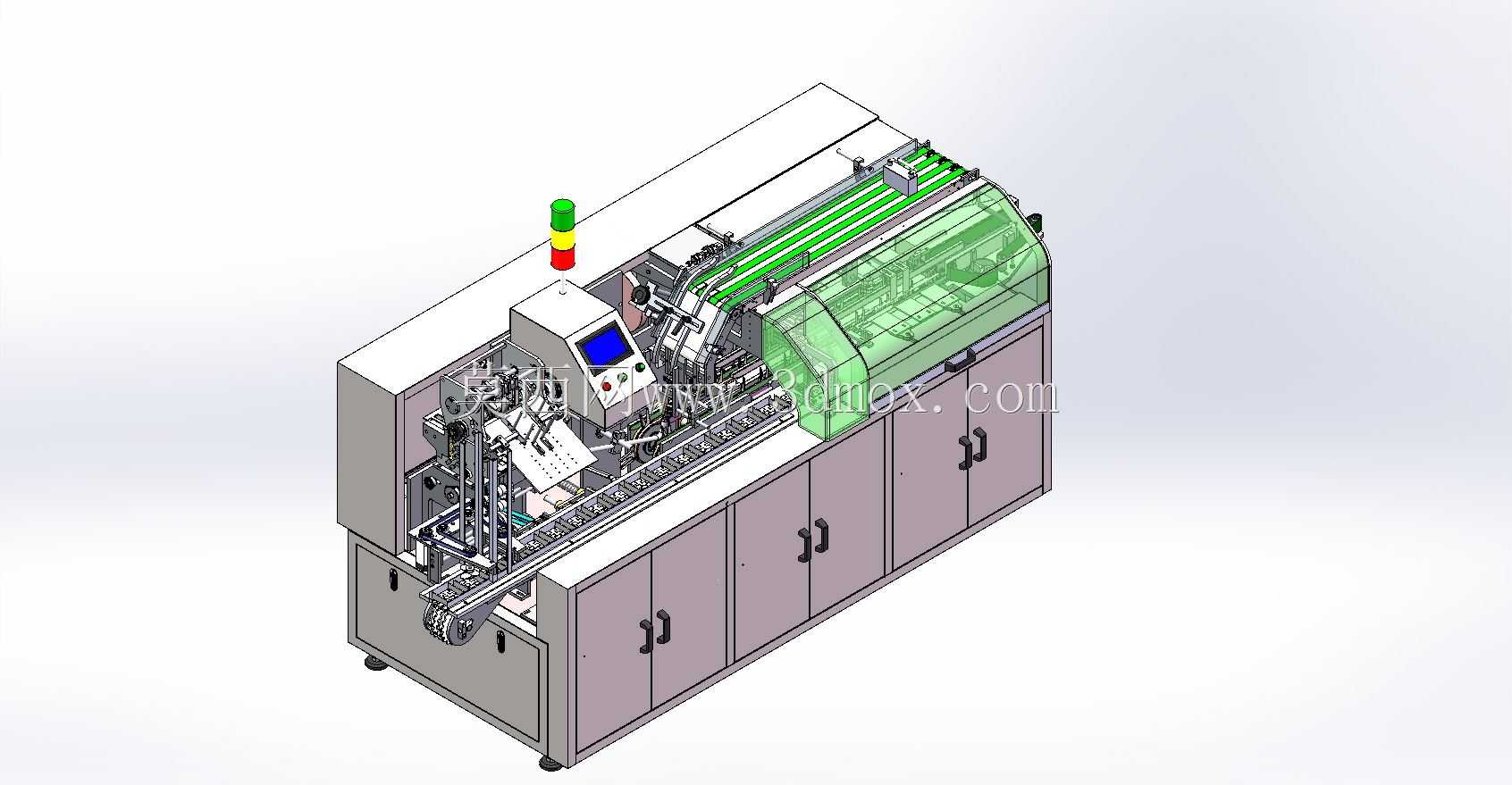

　　这套设备主要面向制药、日化、食品类生产车间的后道包装工序，可直接对接前端罐装出料工位，完成从理料、罐装到纸箱成型、装填、封箱的全流程连续作业，适配圆瓶、异形塑瓶、铝塑药板、软管类膏体、小型汽车配件等多种规整或半规整形态的产品包装，替代传统人工装箱+半自动封箱的零散工位布局，减少产线人员配置与工序间的物料周转缓存区占用。从结构布局来看，设备下部采用双开门一体式机柜作为承载基体，所有传动凸轮、驱动电机、气路管路均内置在机柜内部，既可以避免生产过程中粉尘、水渍侵入传动部件，也能将外露运动部件的安全风险降到最低，机柜底部预留可调脚轮与固定脚杯安装位，安装时可先通过脚轮推移到产线对接位置，再通过脚杯调平锁定，无需额外做预埋地基，

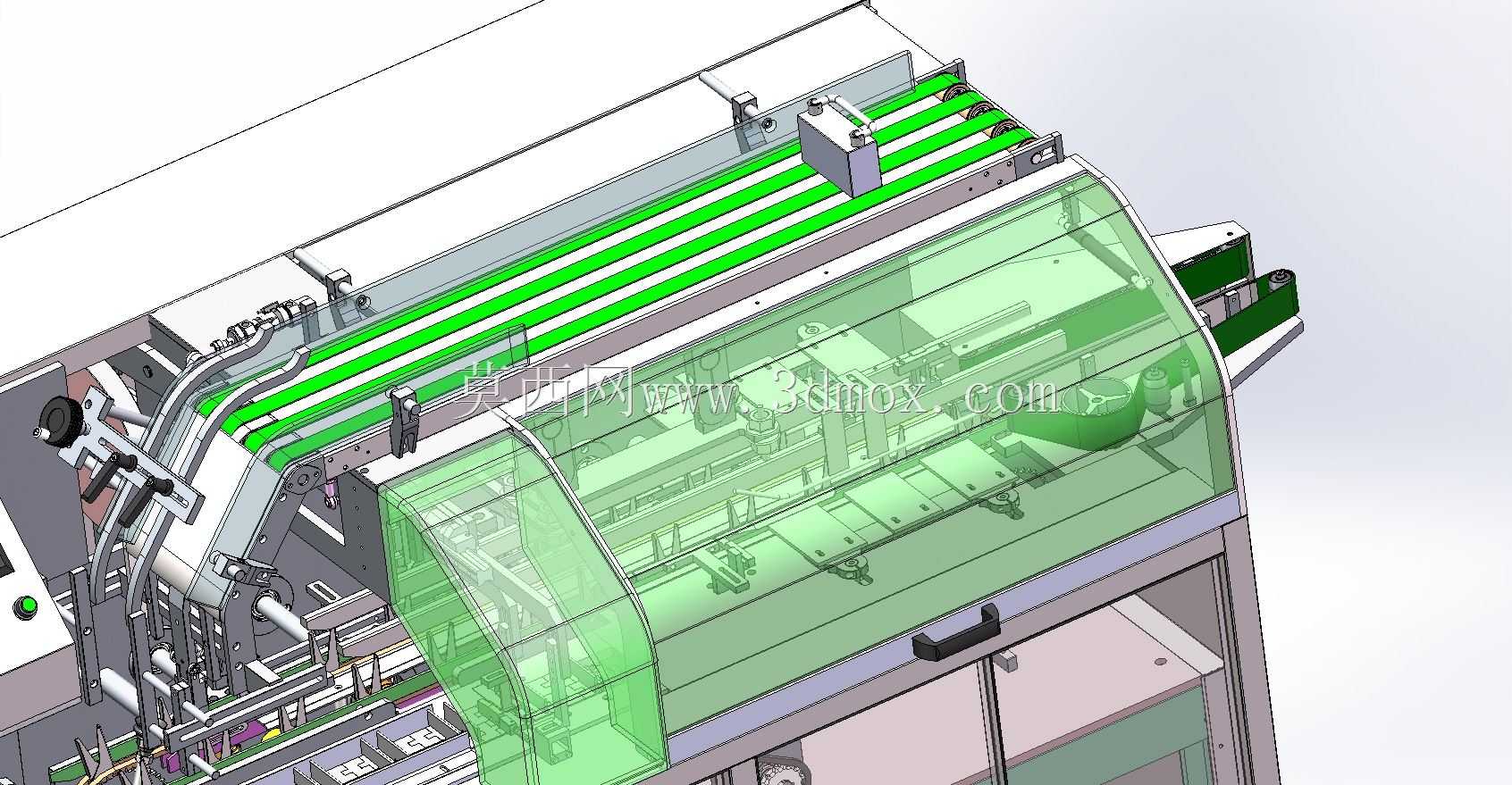

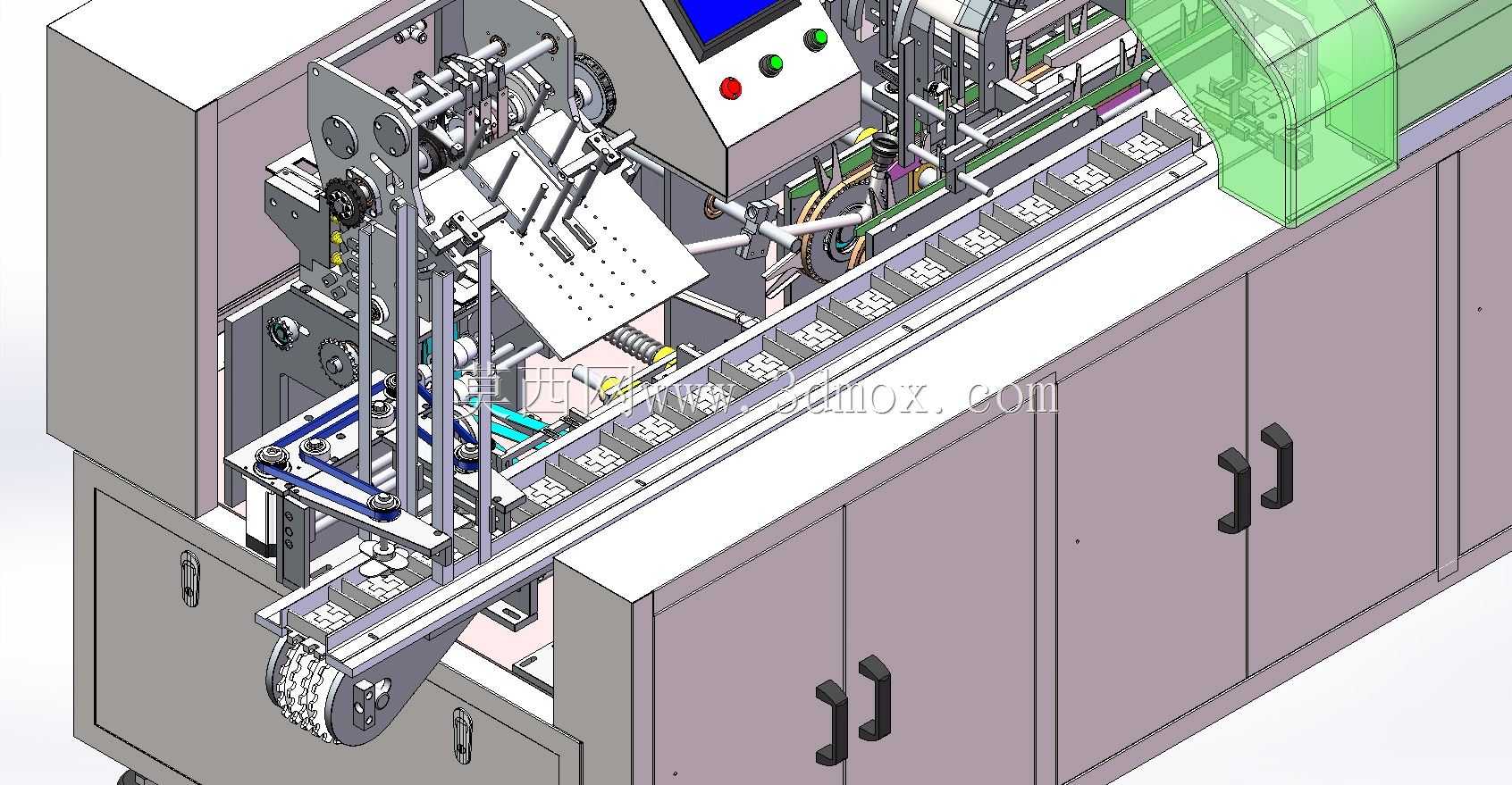

　　适配大部分现有车间的地坪条件。上部的输送主线采用链板带定位治具的结构，每个治具可精准卡合待包装产品，输送过程中不会出现偏移、磕碰，治具间距匹配设备各工位的动作节拍，确保每个工位执行动作时产品位置精准。设备的纸箱成型工位采用导杆固定纸箱胚料的结构，纸箱胚料堆叠在料仓内后，取料机构每次单张取出胚料，通过侧部的干扰器从下方伸出卡住纸箱侧面，将纸箱垂直撑开后向罐装装填区域移送，这个结构相比传统吸盘撑开的方式，对偏软的薄瓦楞纸箱适配性更好，不会出现吸盘吸破纸箱、撑开不到位的卡料问题。在产品装填完成后进入封箱工位前，设备设置了折耳机构，会先将纸箱的上盖折耳弯折到导轨导向槽内，避免折耳翘起影响后续盖合动作，到封盖位置时，

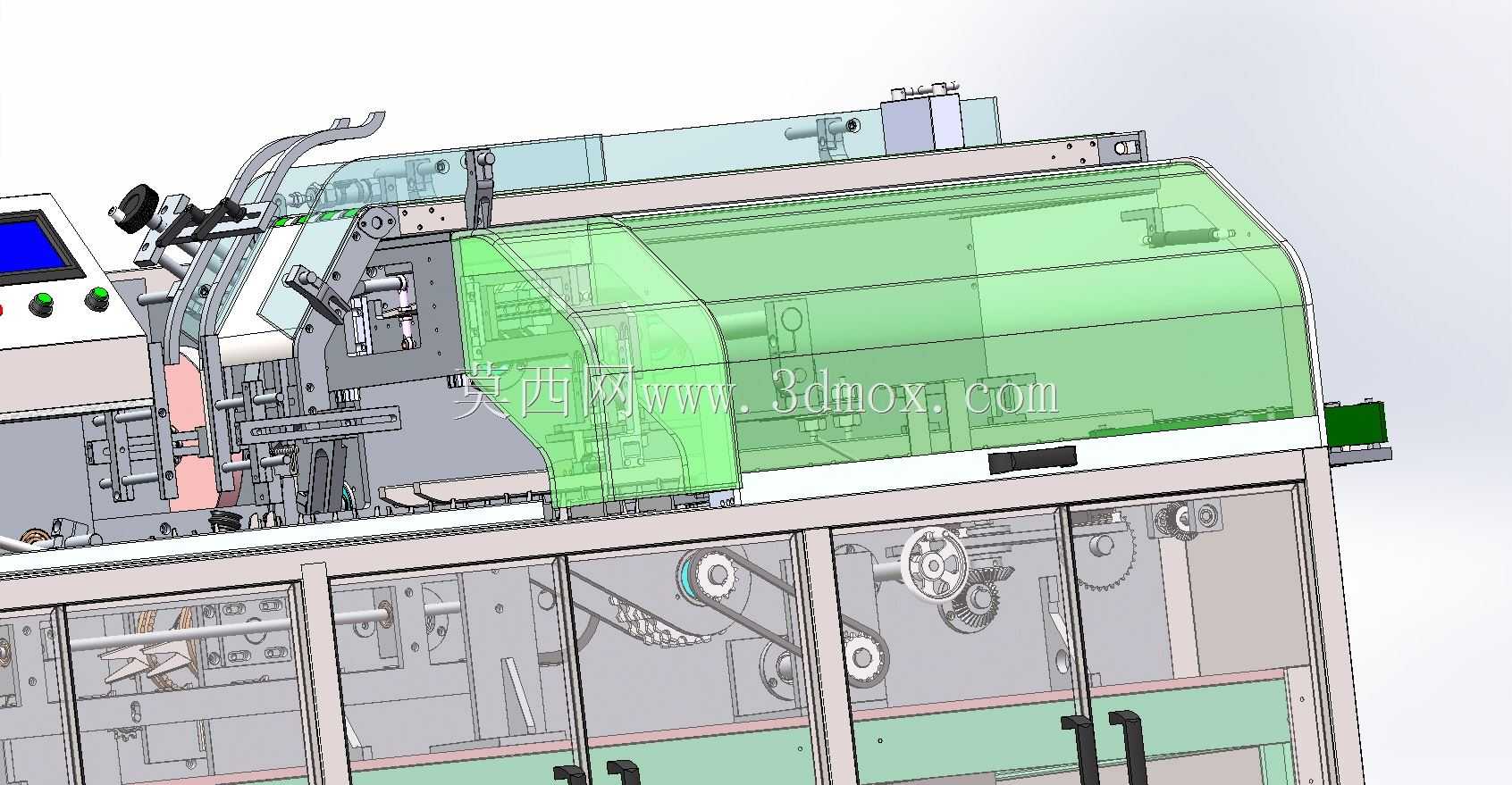

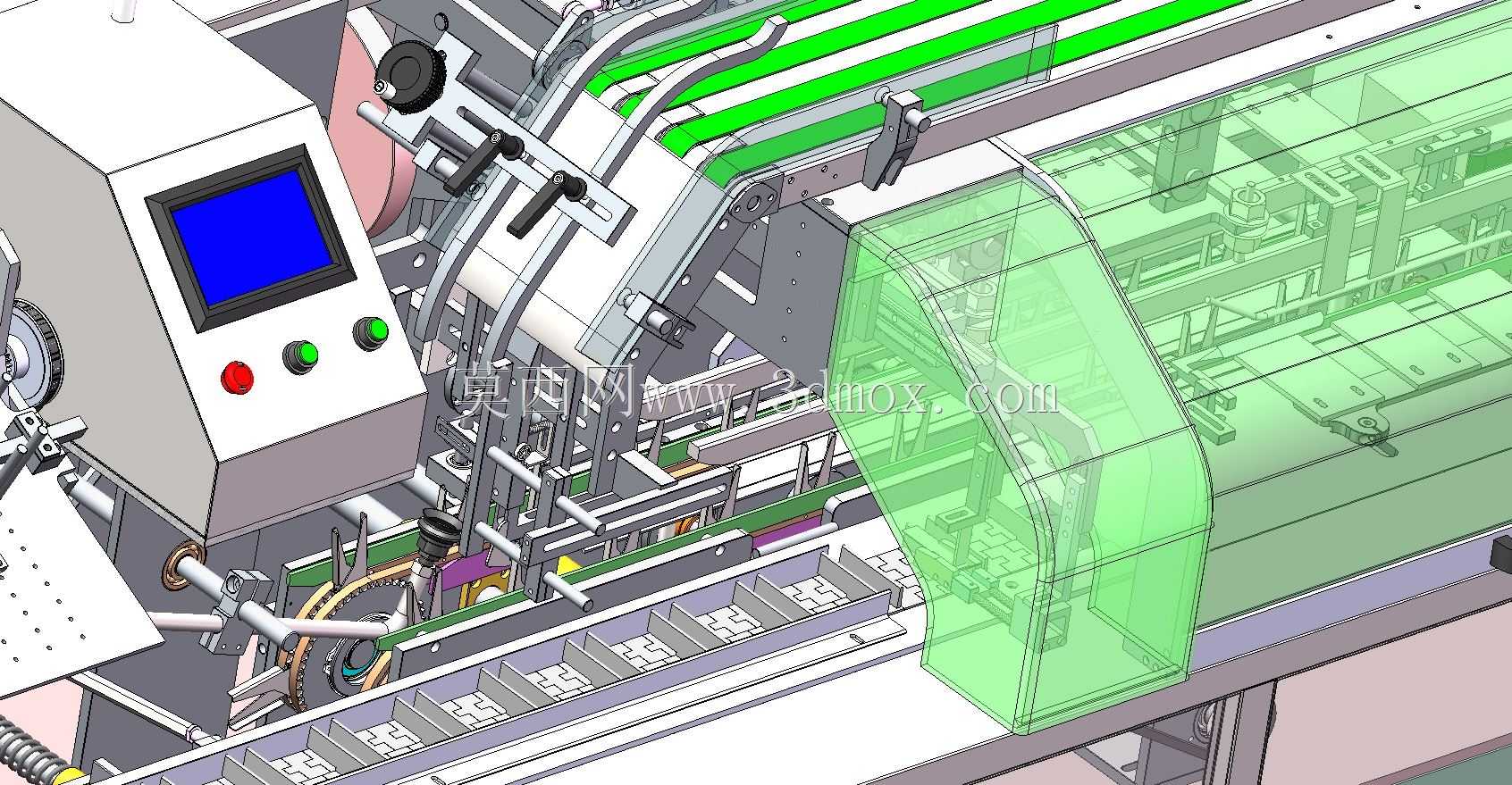

　　推板机构会将纸箱上盖平稳推合，同时将锁舌插入纸箱对应的锁扣位置完成锁紧，整个压盖锁紧动作通过共轭凸轮驱动，动作轨迹经过反复优化，推盖力度均匀，不会出现盖合不到位或者压坏纸箱边角的问题。整套设备的主传动采用双电机搭配全凸轮连杆机构的设计，没有复杂的多轴同步控制逻辑，所有动作的时序配合都通过凸轮轮廓曲线保证，调试时只需要调整初始相位即可匹配不同规格的产品与纸箱，日常运行的故障率远低于多伺服协同的同类设备，对车间运维人员的技术要求更低。气路系统采用集中供气布局，所有气动元件的供气压力适配工厂常规的0.5-0.8MPa压缩空气气源，耗气量控制在每小时20立方米以内，无需单独配置大流量空压机。设备的操作面板设置在机身前端上部，集成启停、急停、

　　速度调节、故障复位按钮与状态显示屏，操作人员站在机身正面即可完成所有操作与状态监控，机身侧部预留安全门与安全联锁开关，打开安全门时设备会自动切断运行动力，避免检修过程中的误动作风险。在产线对接时，设备的进料端高度可在一定范围内调节，能匹配不同高度的前端罐装设备出料口，出料端可直接对接后续的码垛工位或者成品输送线，整线的运行节拍可在每分钟50到120盒的范围内无级调节，生产企业可根据前端产能灵活调整运行速度，不会出现产能不匹配导致的物料堆积或者待料问题。整套设备的总重量约1.2吨，机身整体采用碳钢喷塑与铝合金型材结合的材质，与产品接触的部位采用304不锈钢材质，满足食品、制药类生产的卫生要求，日常清洁时可直接用湿布擦拭机身表面，不会出现锈蚀掉屑的问题。
