工业级双座平压平模切加工设备结构

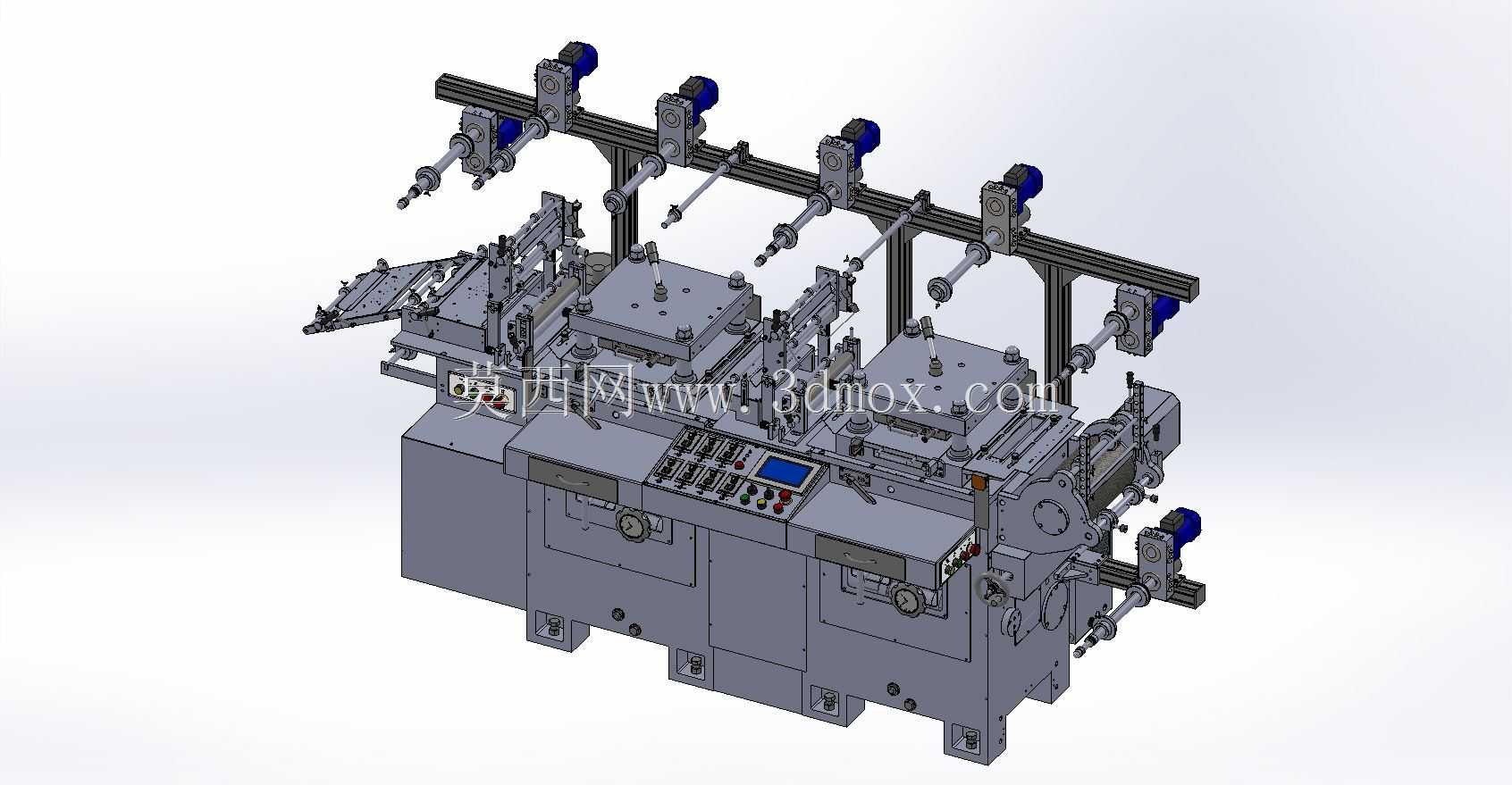

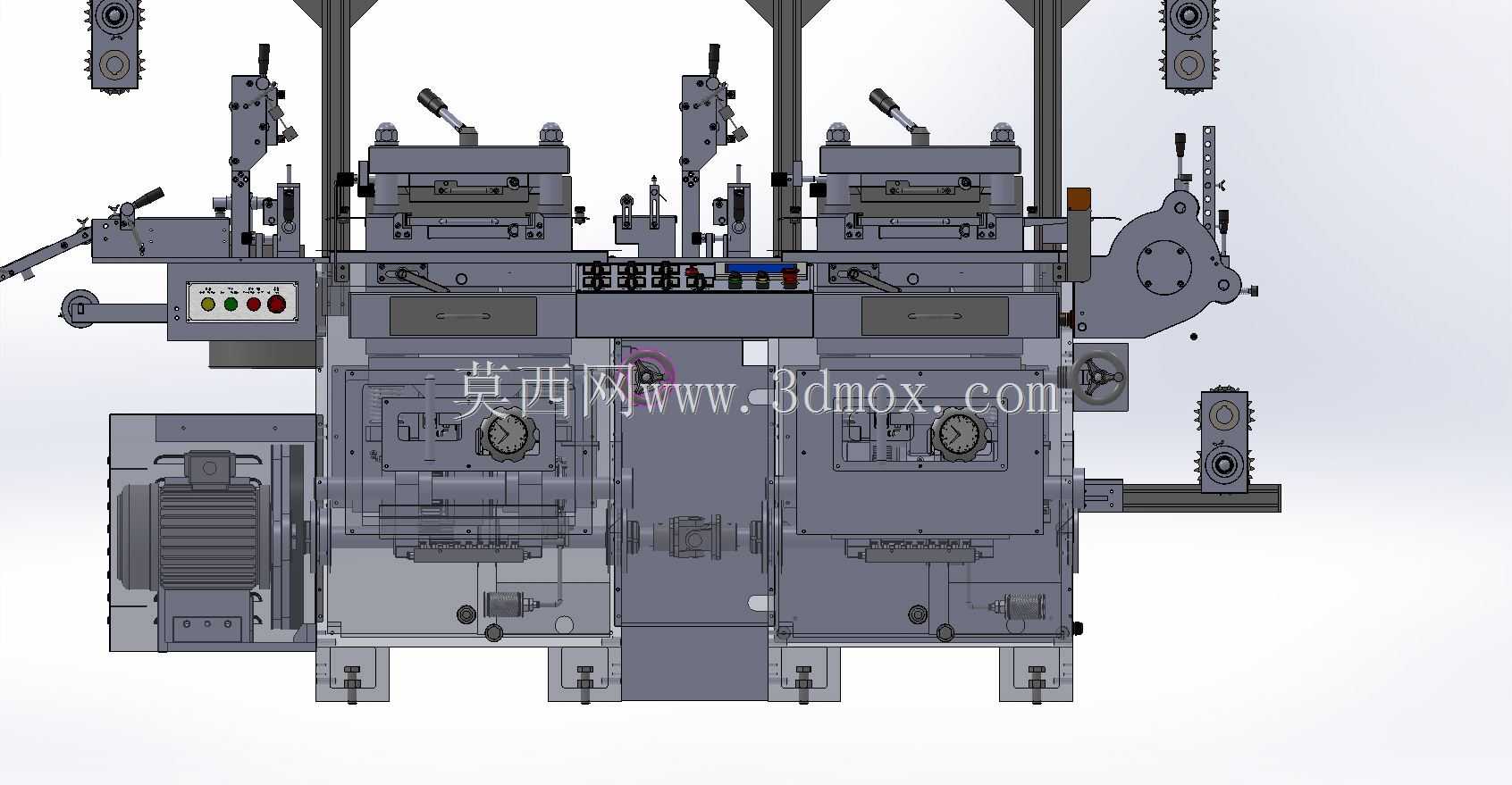

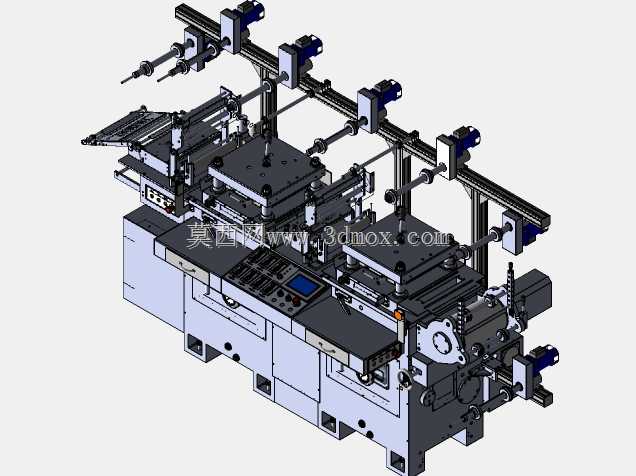

　　这套双座模切结构的设计初衷，是解决单工位模切设备在多层复合卷材加工时需要多次走料、重复定位带来的精度偏差问题，目前广泛应用在电子辅料、包装印刷、胶粘制品行业的卷材连续加工场景中，比如手机防尘泡棉、不干胶标签、柔性线路板覆盖膜、食品包装封口膜这类需要多道模切工序的产品加工，都能通过这套双工位结构一次走料完成两道模切作业，省去中间收卷再放卷的重复定位环节。从实际产线布局的角度看，设备整体采用对称式双工位排布，两个模切单元沿走料方向依次布置，安装时需要预留的操作边界在走料方向上要比单座模切设备多出1.2米左右的维护空间，两侧操作面预留至少0.8米的通道用于模具更换、参数调校，设备底部的安装地脚采用可调式减震结构，

　　地面水平度偏差需要控制在千分之二以内，避免高速运行时两个模切工位的平行度偏差影响模切精度。功能特性上，每个模切单元都配备独立的压力调节机构，上模座的行程调节精度可以达到0.01毫米，能够适配不同厚度的基材加工，从0.05毫米的超薄离型膜到2毫米的泡棉板材都能稳定模切，不会出现切不透或者过切粘模的问题。走料系统采用伺服牵引辊配合浮动张力辊结构，张力控制范围可以根据基材特性在5牛到50牛之间调整，走料过程中不会出现基材拉伸变形或者走料偏移的问题，两个模切工位之间设置了料带缓冲段，能够抵消前后工位模切动作带来的料带拉扯波动，保证两次模切的套位精度控制在±0.1毫米以内。设计过程中重点考虑了模具的快换需求，

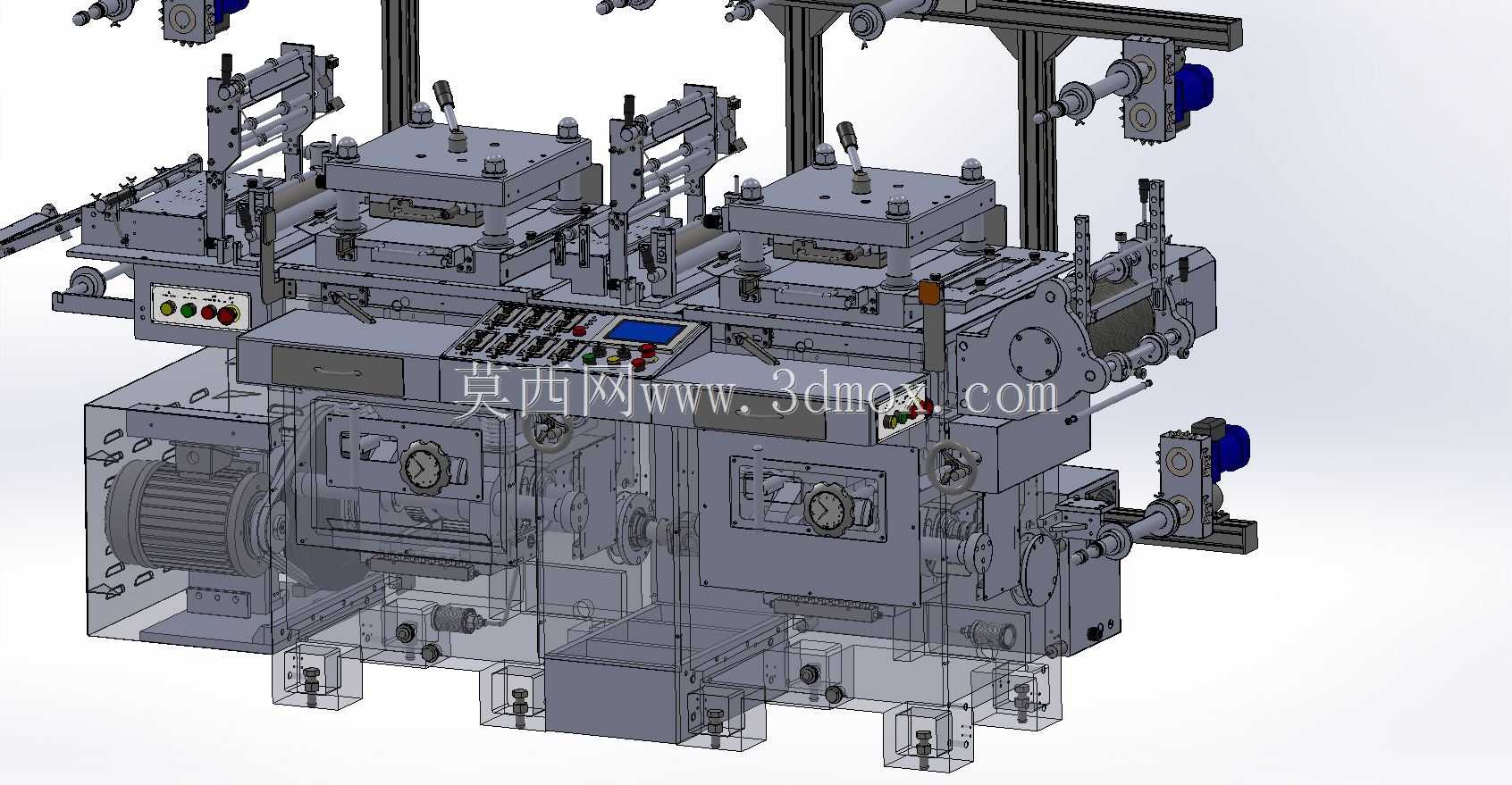

　　每个模切工位的上模座和下模座都采用标准化的装夹接口，换模时不需要额外调校平行度，只需要锁紧装夹螺丝就能完成模具更换，单工位换模时间可以控制在10分钟以内，相比传统螺栓锁模的结构能大幅减少产线换型的停机时间。设备的传动系统布置在机身内部的封闭腔体内，主电机通过同步带分别驱动两个模切单元的曲柄连杆机构，传动比经过精确匹配，保证两个模切工位的动作时序和走料速度完全同步，不会出现工位之间的动作干涉。机身主体采用厚钢板焊接后整体去应力处理，导轨安装面经过龙门铣精加工，平面度和直线度都经过精密调校，长时间高速运行也不会出现机身变形导致的模切精度下降问题。操作侧的控制面板集中布置了两个工位的压力调节、速度调节、张力调节旋钮，

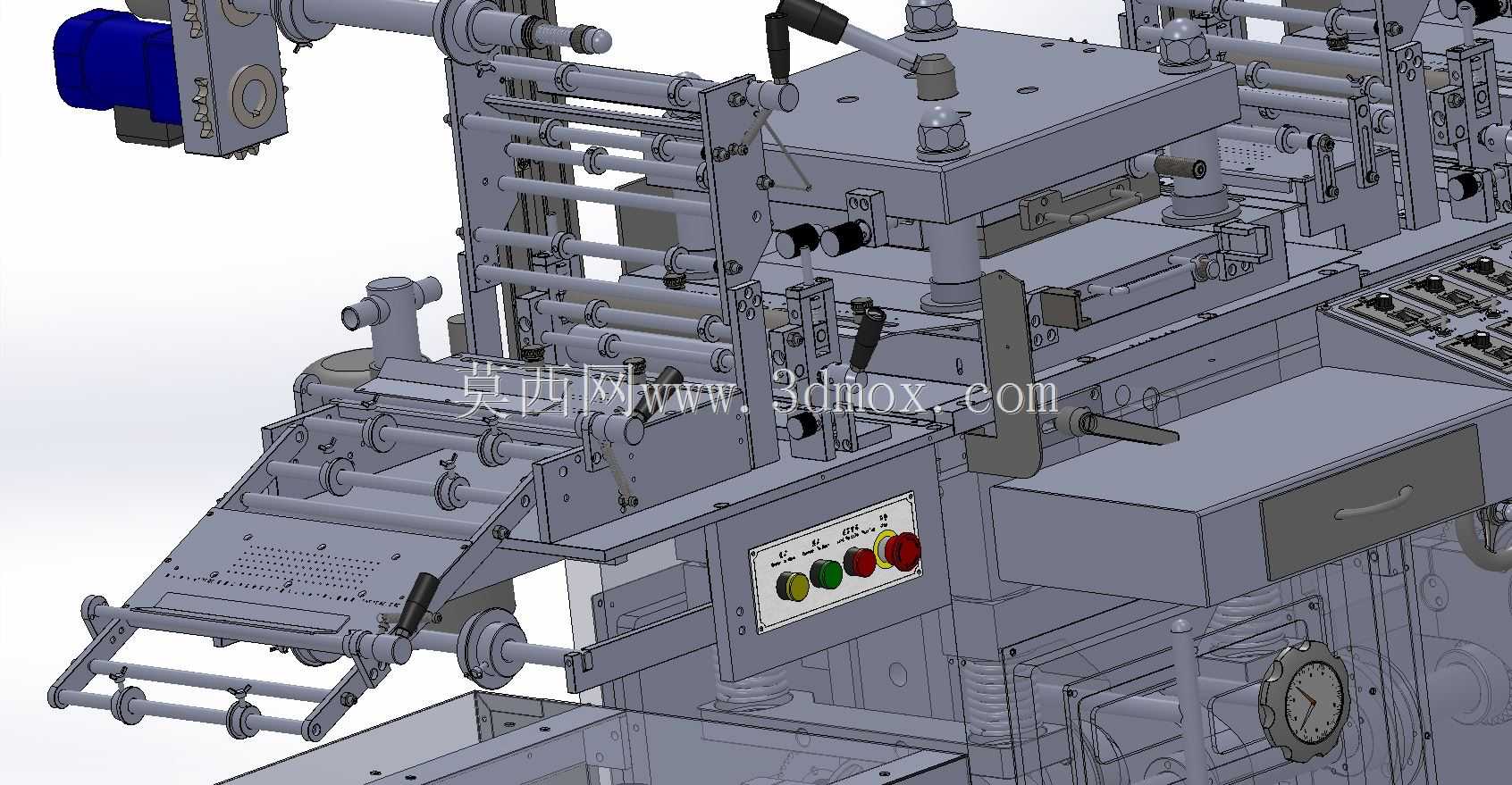

　　操作人员不需要在设备两侧来回跑动就能完成所有参数调整，设备的安全防护方面，每个模切工位的操作面都设置了安全光栅，一旦有异物进入模切区域设备会立刻停机，避免安全事故。在实际选型适配的时候，需要根据加工产品的最大模切幅面确认设备的工位间距，如果是需要两次模切的图案间距较大，可以调整两个模切单元之间的安装距离，设备的机架上预留了不同位置的安装孔位，调整范围在0.5米到1米之间，能够适配不同幅面产品的加工需求。料带的放卷和收卷机构布置在设备的两端，放卷轴采用气胀轴结构，能够适配3英寸和6英寸的纸卷料芯，上料时只需要充气就能锁紧料卷，不需要额外的锁紧机构，收卷轴配备独立的张力电机，能够根据收卷直径自动调整收卷扭矩，避免收卷过紧导致的基材变形或者收卷过松导致的料卷松散。这套结构在设计时还预留了后续加装除静电装置、废料收卷机构、视觉对位系统的安装接口，如果是加工高精度的电子辅料，可以直接在进料位置加装视觉检测摄像头，通过视觉系统自动修正走料偏差，进一步提升套位精度，不需要对机身结构做额外的打孔改装。日常维护方面，每个模切单元的导轨和曲柄连杆部位都设置了集中润滑注油口，维护人员只需要定期在注油口加注润滑脂就能完成所有传动部位的润滑，不需要拆开设备护罩逐个点位注油，能大幅降低日常维护的工作量。
