集成式齿轮泵液压动力单元三维设计

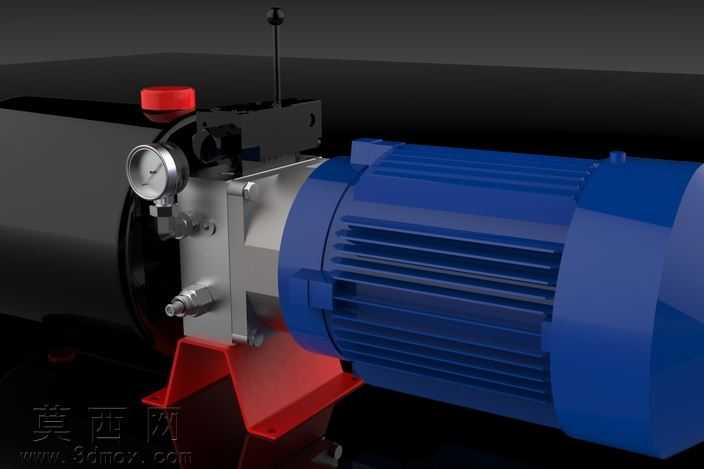

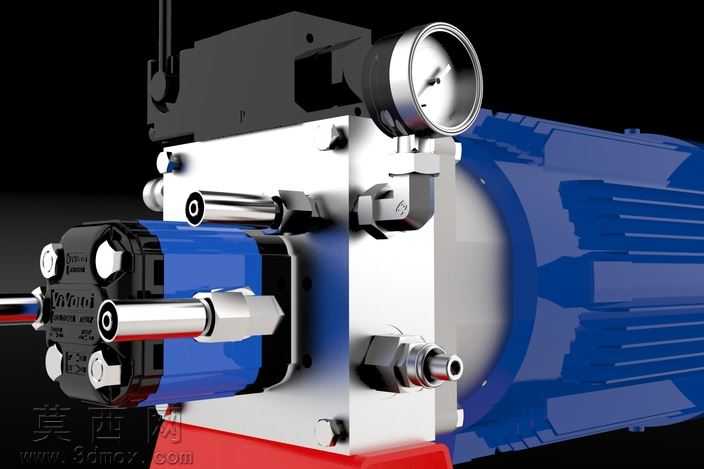

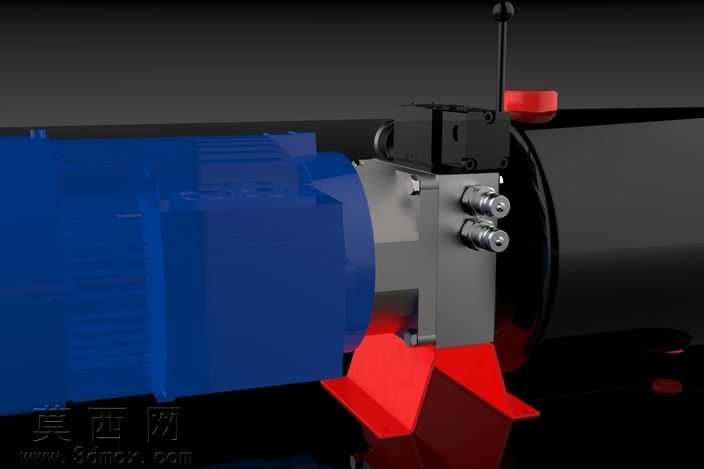

本作品为集成式液压动力包三维建模设计，采用三维参数化建模软件完成全零件的1:1比例建模与整机装配，整体结构紧凑集成度高，将驱动电机、齿轮泵、控制阀组、检测元件、油箱附件高度整合为一体化动力单元。建模过程中首先完成核心驱动部件的建模：蓝色三相交流电机采用实体拉伸与阵列特征完成散热筋结构建模，还原电机端盖、接线盒、安装法兰的细节结构，赋予哑光蓝色塑料与金属端盖材质，还原真实工业电机的外观质感。核心液压元件齿轮泵采用精密参数化建模，还原泵体内部齿轮啮合结构、进出油口接口、安装定位销孔的细节，泵体与电机连接的过渡法兰采用装配约束完成精准对位，保证传动同轴度符合设计要求。阀组集成块部分完成了手动换向阀、安全阀、调压元件的集成建模，还原了换向阀操作手柄的可动结构、红色急停按钮的细节造型，压力表部分采用透明玻璃材质与金属表盘材质搭配，清晰还原表盘刻度与指针结构，直观呈现压力检测元件的外观特征。油箱支撑部分采用红色烤漆金属材质，完成L型安装支架的折弯结构、安装固定孔的细节建模，油箱本体上集成了吸滤器、液位接口等附件结构，所有管路接口均按照液压行业标准尺寸建模，保证接口尺寸的通用性。渲染阶段采用工业产品渲染环境，通过三点布光突出金属部件的反光质感与塑料部件的哑光质感，阴影效果柔和自然，清晰展现各部件的装配关系与结构层次。设计思路上围绕小型液压系统的集成化需求，将分散的液压元件整合为独立动力单元，减少外部管路连接，降低泄漏风险，同时缩小整体安装体积，可直接适配各类小型液压执行机构的动力供给需求，所有零件建模均保留参数化特征，可根据功率、压力、流量参数需求快速调整对应零件尺寸，适配不同工况的使用要求。
