挤出机密炼搅拌转子组件三维结构设计

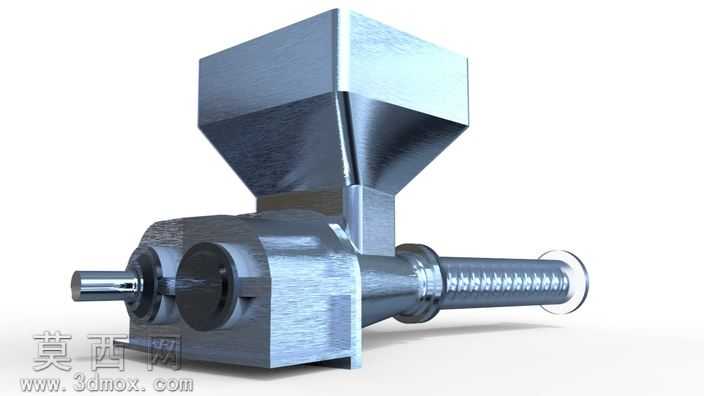

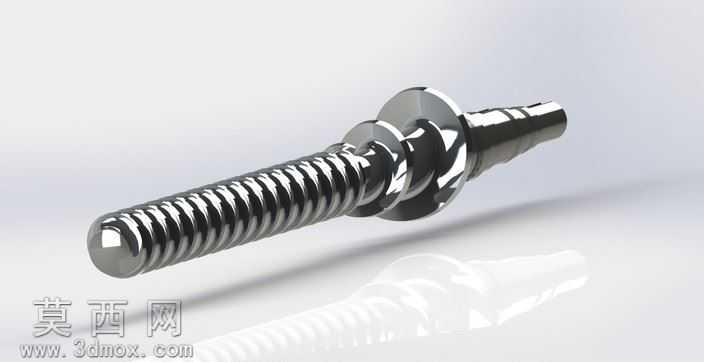

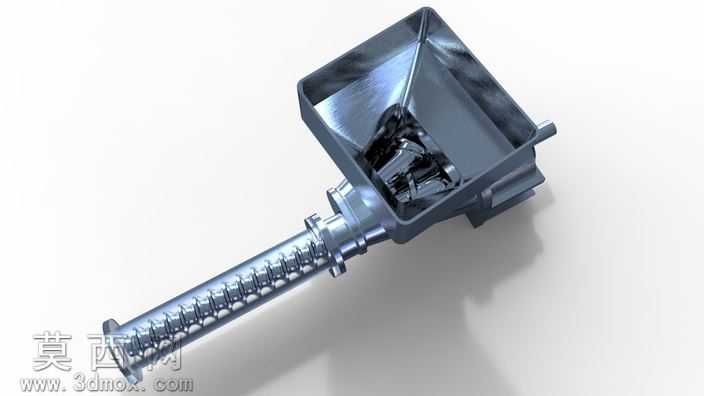

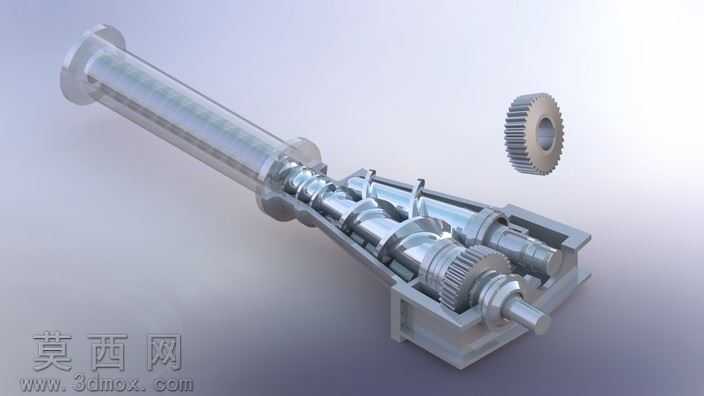

本作品为挤出机配套密炼搅拌转子组件的三维数字化设计成果，建模阶段严格遵循橡塑加工设备的实际工况参数与装配逻辑，以主流三维机械设计软件完成全参数化建模流程，所有零件尺寸均参考行业通用挤出机密炼段的设计规范设定，保证模型可直接对接后续工程校核与生产参考环节。模型整体采用自下而上的装配建模思路，首先完成核心转子轴的特征构建：针对密炼搅拌的功能需求，转子工作段设计为变螺距螺旋棱结构，棱边做平滑圆弧过渡处理，避免物料滞留死角，轴身依次设计轴承配合段、齿轮安装段、动力输入连接段，各轴段的退刀槽、密封槽、定位轴肩等细节特征均完整还原，未做省略简化。其次完成配套传动齿轮的建模，齿轮采用标准渐开线圆柱直齿参数，齿面、齿根圆角、轮毂键槽等特征严格按照机械设计标准绘制，保证与转子轴的装配配合精度。外部机壳部分采用分体式腔体结构，设计有轴承安装位、密封压盖槽、进料与出料接口结构，腔体壁厚根据承压需求做差异化设计，安装边的连接螺栓孔、定位销孔均按阵列特征完整排布。渲染阶段针对不同零件的材质特性做对应材质赋予：转子工作表面按照实际工艺要求设置镀硬铬材质，调整金属粗糙度与反射参数，还原镀硬铬层光亮耐磨的表面质感；传动齿轮、轴承等传动部件设置为调质钢材质，呈现亚光金属质感；机壳部分设置为铸造碳钢材质，还原铸件表面细微的颗粒质感；密封件设置为丁腈橡胶材质，调整漫反射参数区分于金属部件。整体装配过程严格按照实际装配顺序添加配合约束，转子与机壳之间添加同轴心配合与轴向限位约束，齿轮与转子轴之间添加键连接配合与端面贴合约束，所有运动部件均预留合理的装配间隙，避免干涉问题。设计过程中重点考量密炼段的物料输送与剪切效率，转子螺旋棱的螺旋角、棱与腔体内壁的间隙均经过参数化调整，既保证物料能够获得充分的剪切混炼效果，又避免运转过程中出现剐蹭干涉问题，同时兼顾零件的加工工艺性，所有特征均避免出现无法加工的倒扣与锐角结构，让模型不仅具备展示效果，更具备实际工程参考价值。
