全自动颗粒物料上袋包装装袋设备结构

　　这套设备主要面向25kg规格颗粒状、细粒状物料的袋装包装场景，在食品加工、化肥生产、饲料加工、化工原料分装等生产车间的包装工段应用广泛，可对接上游储料料仓与下游码垛输送线，完成从空袋供给到满袋输出的全流程自动作业，替代传统人工套袋、称重、封袋的高重复劳动岗位，适配连续化生产线的节拍要求。

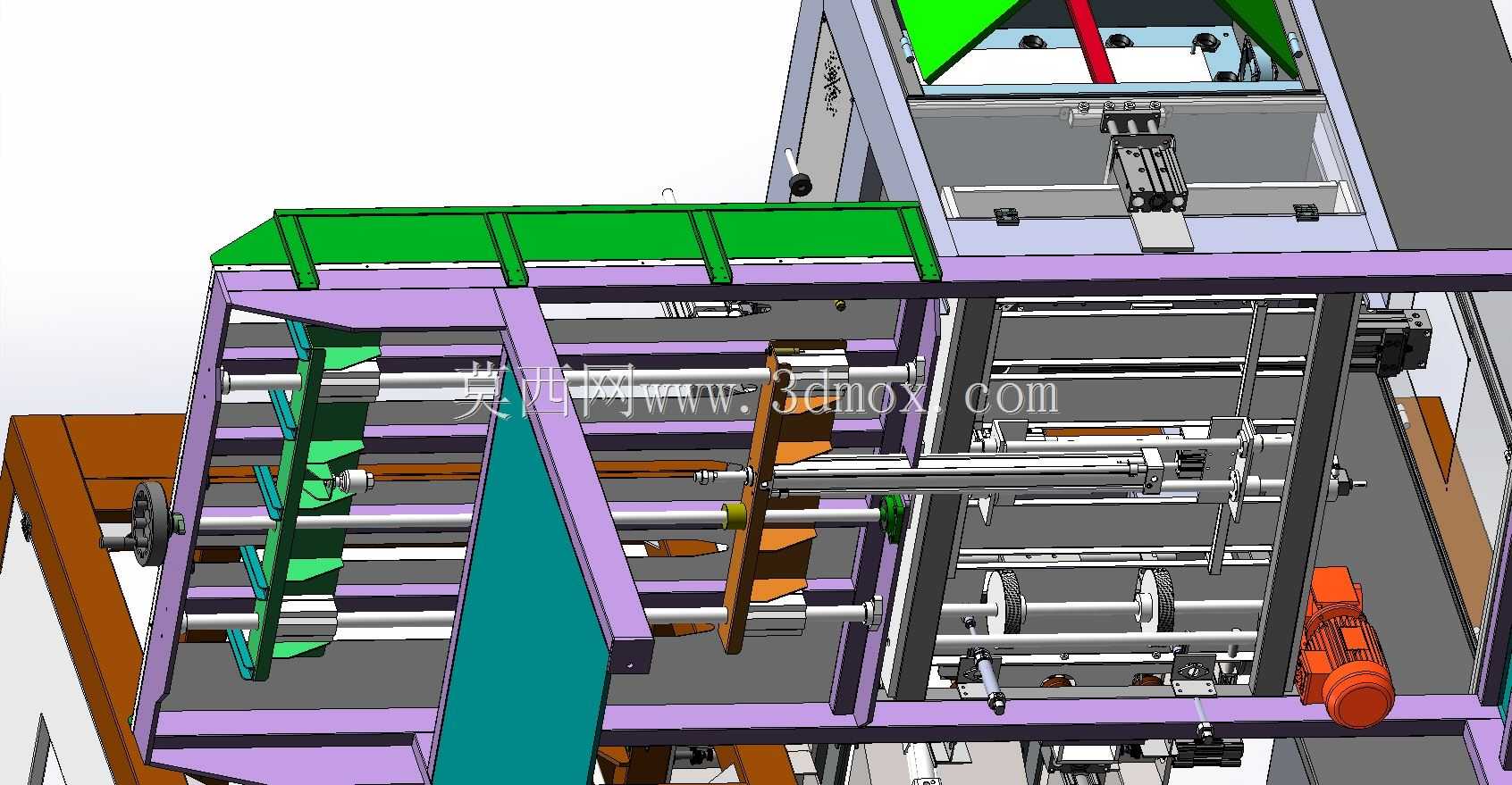

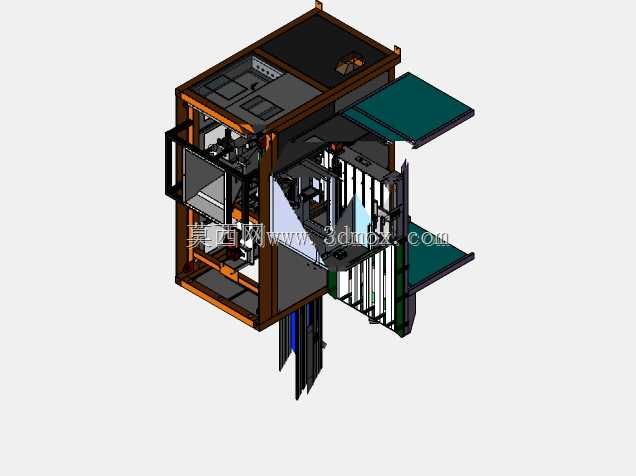

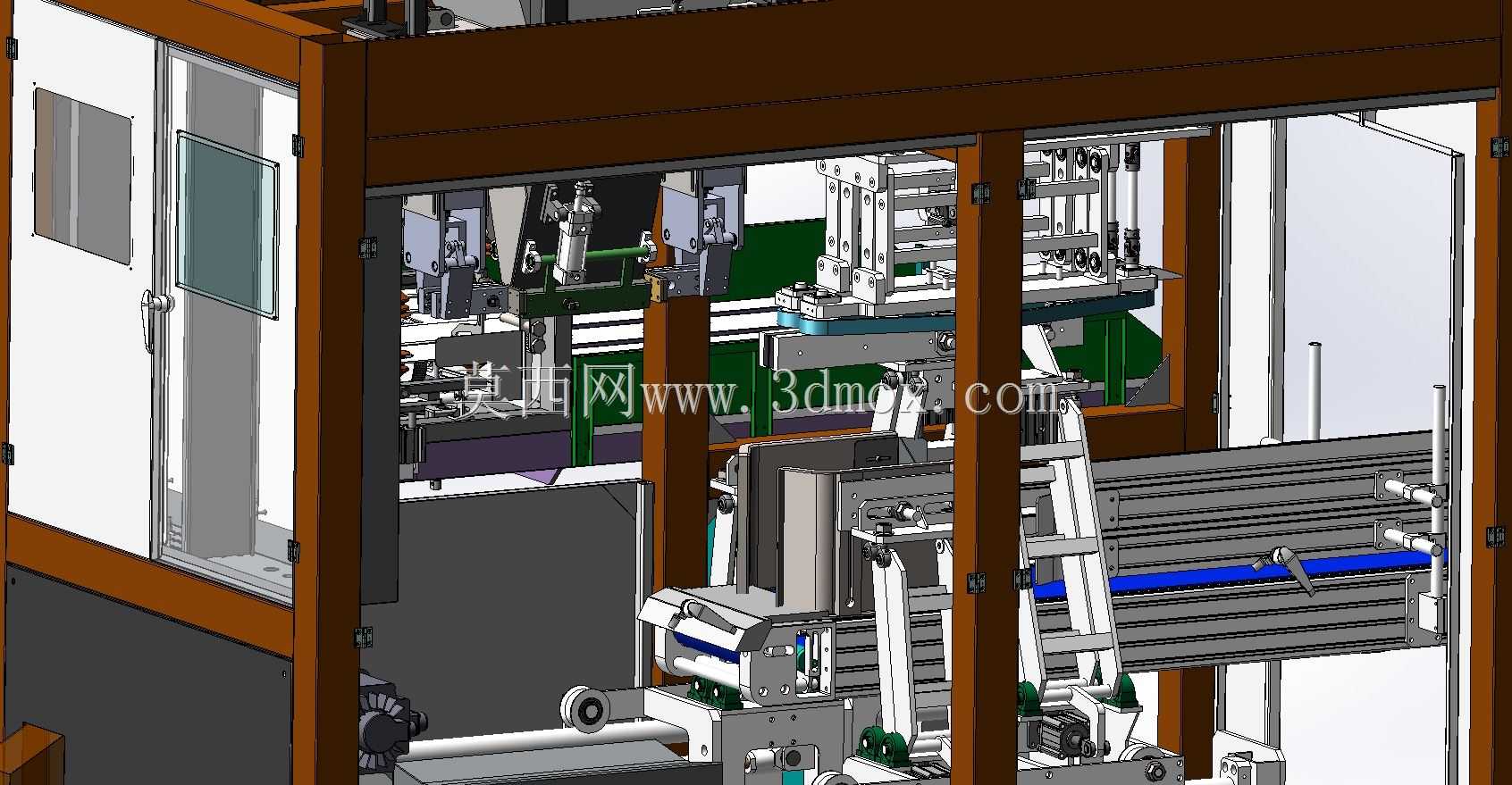

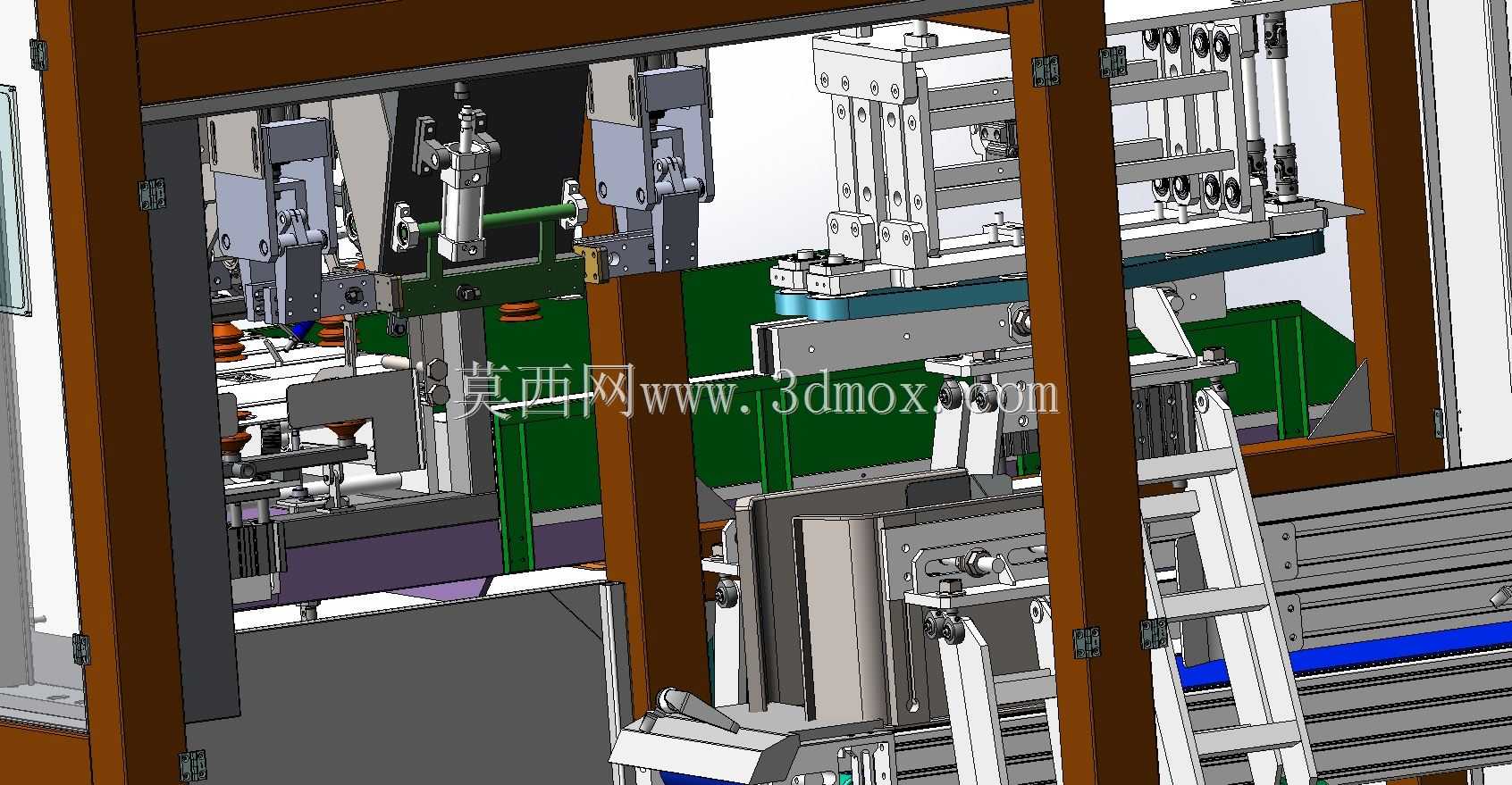

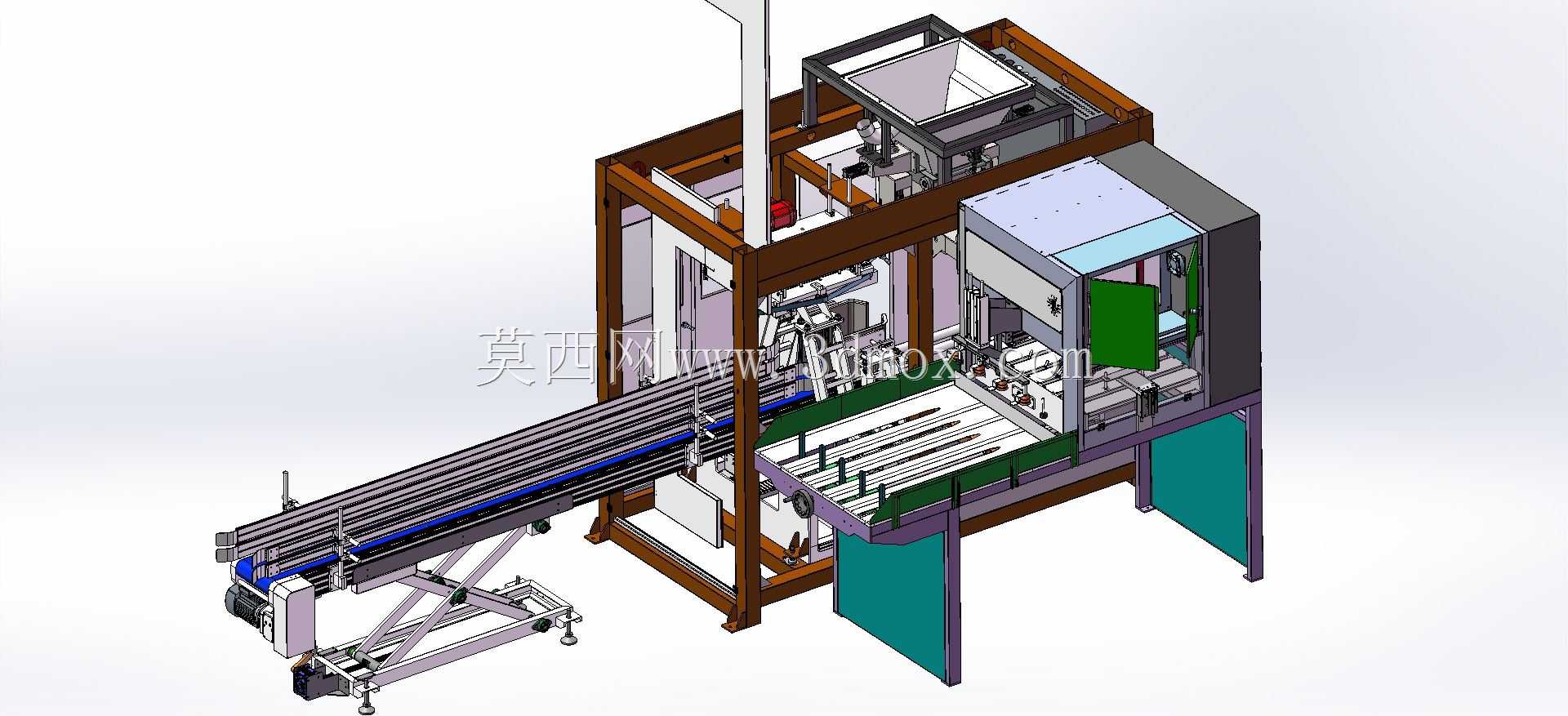

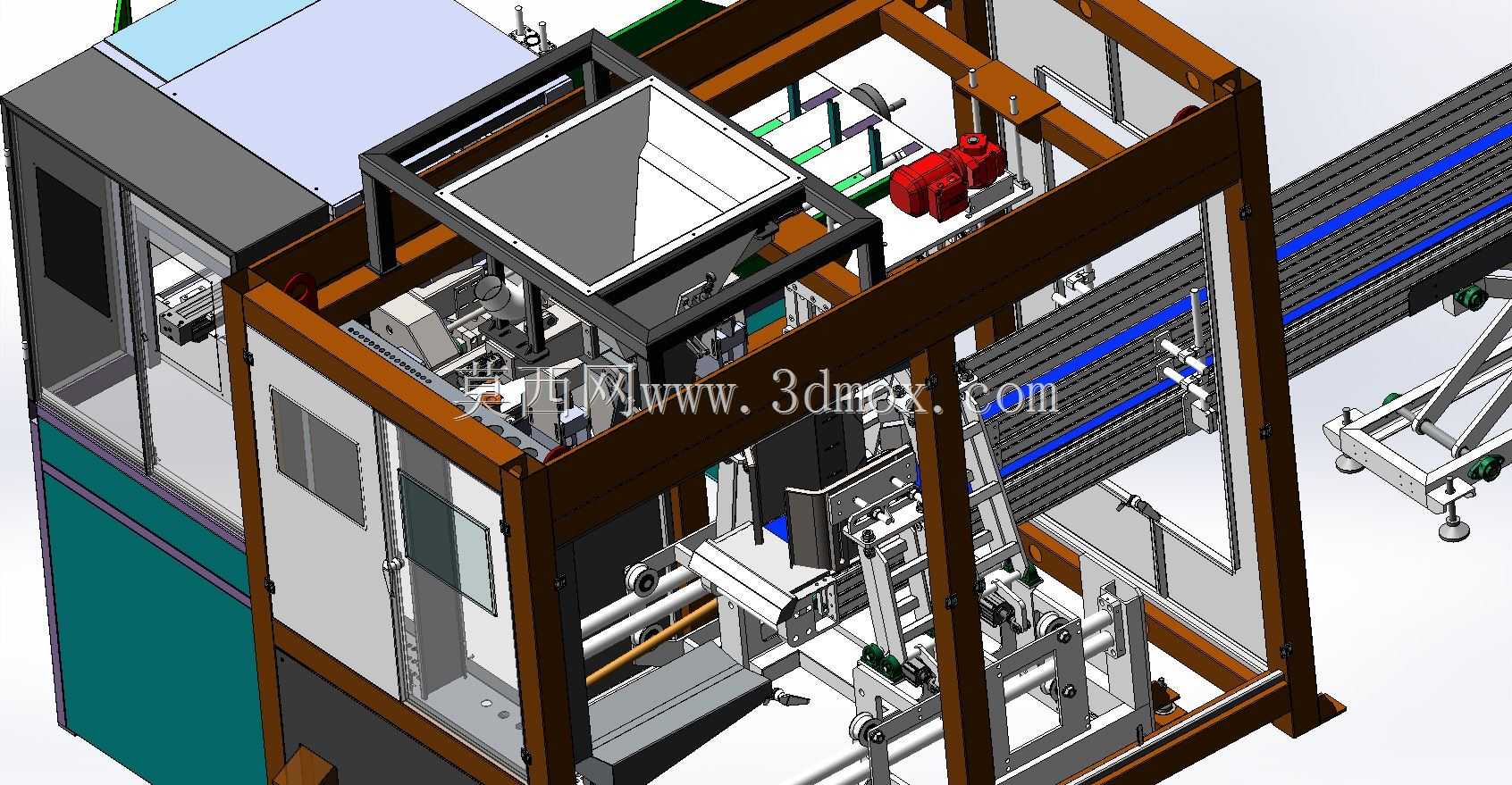

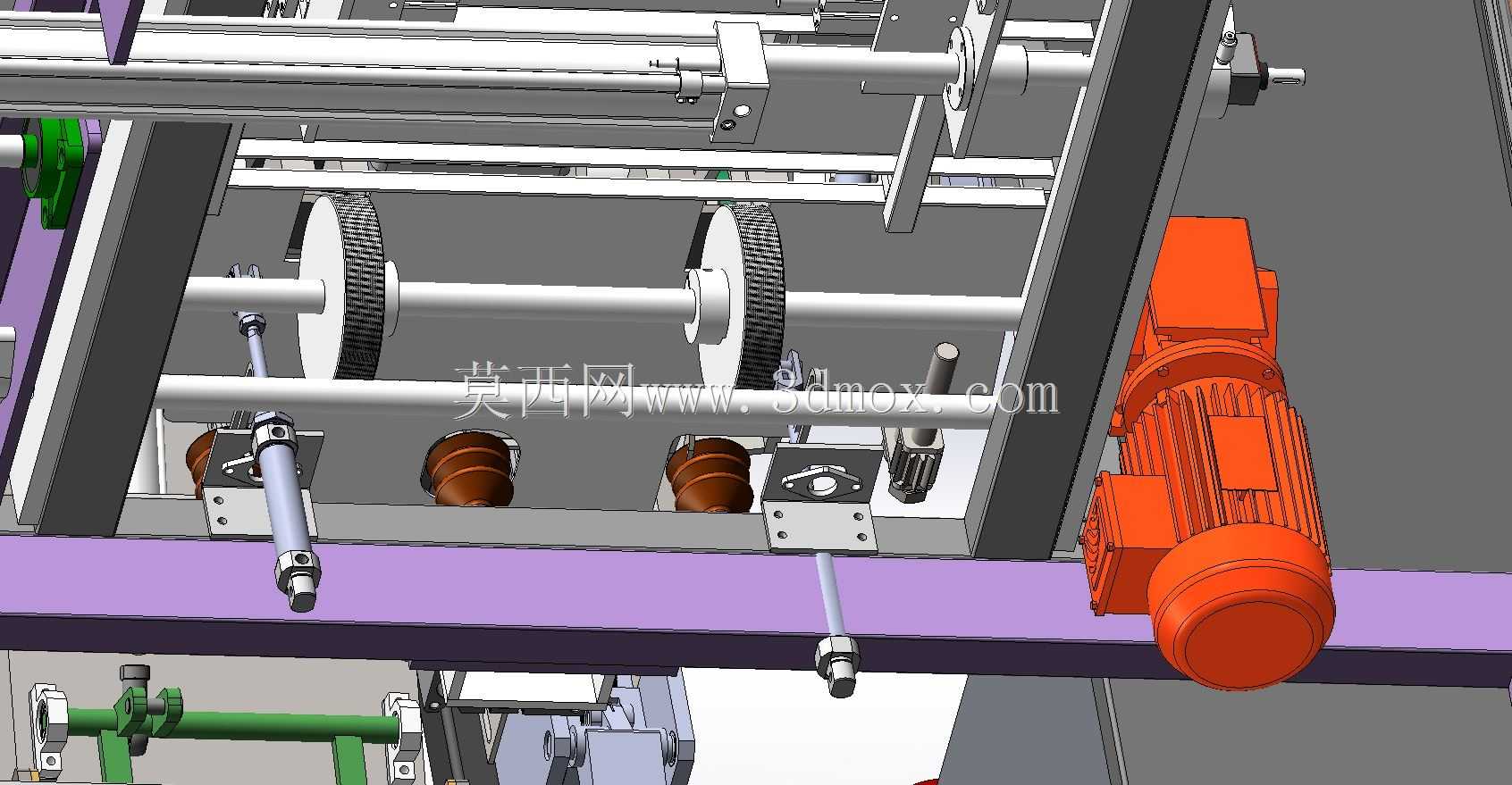

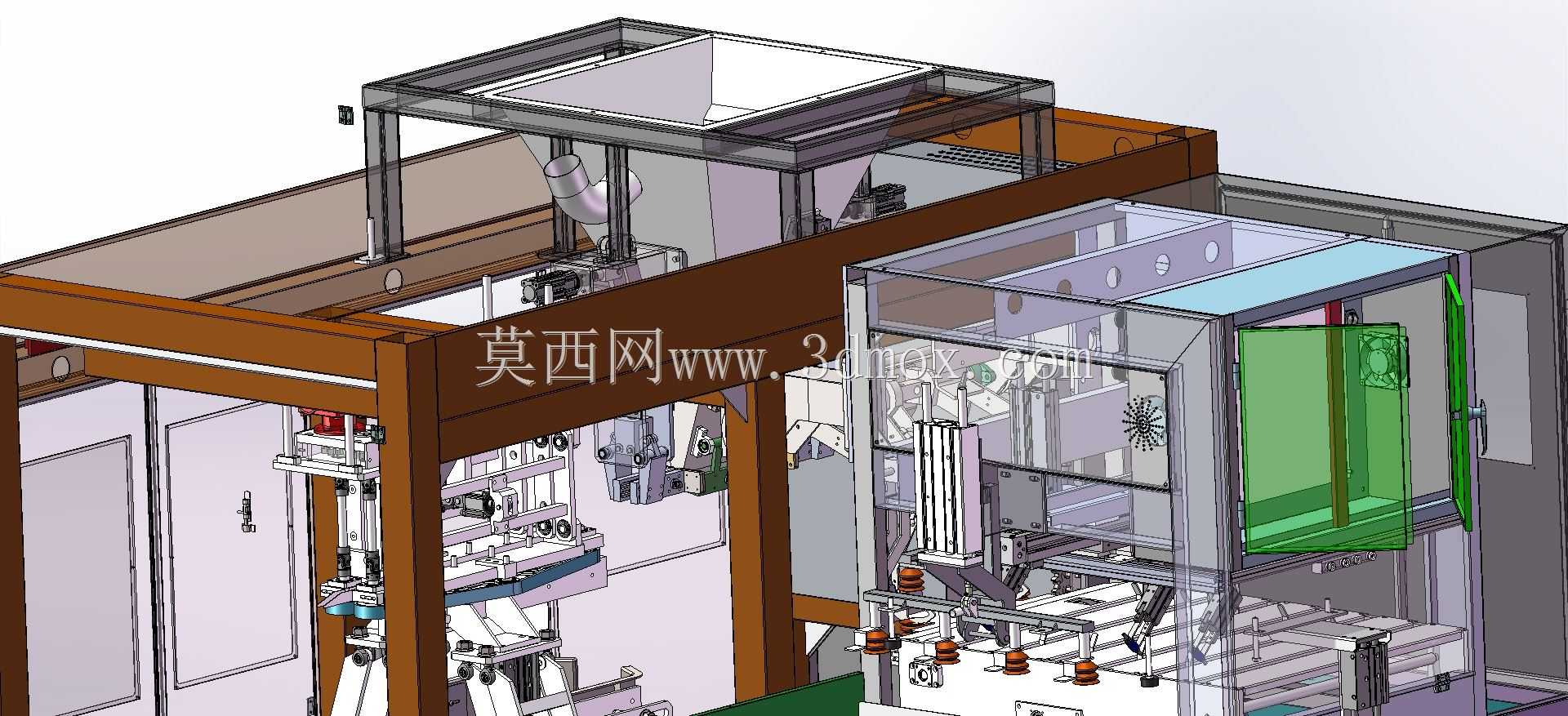

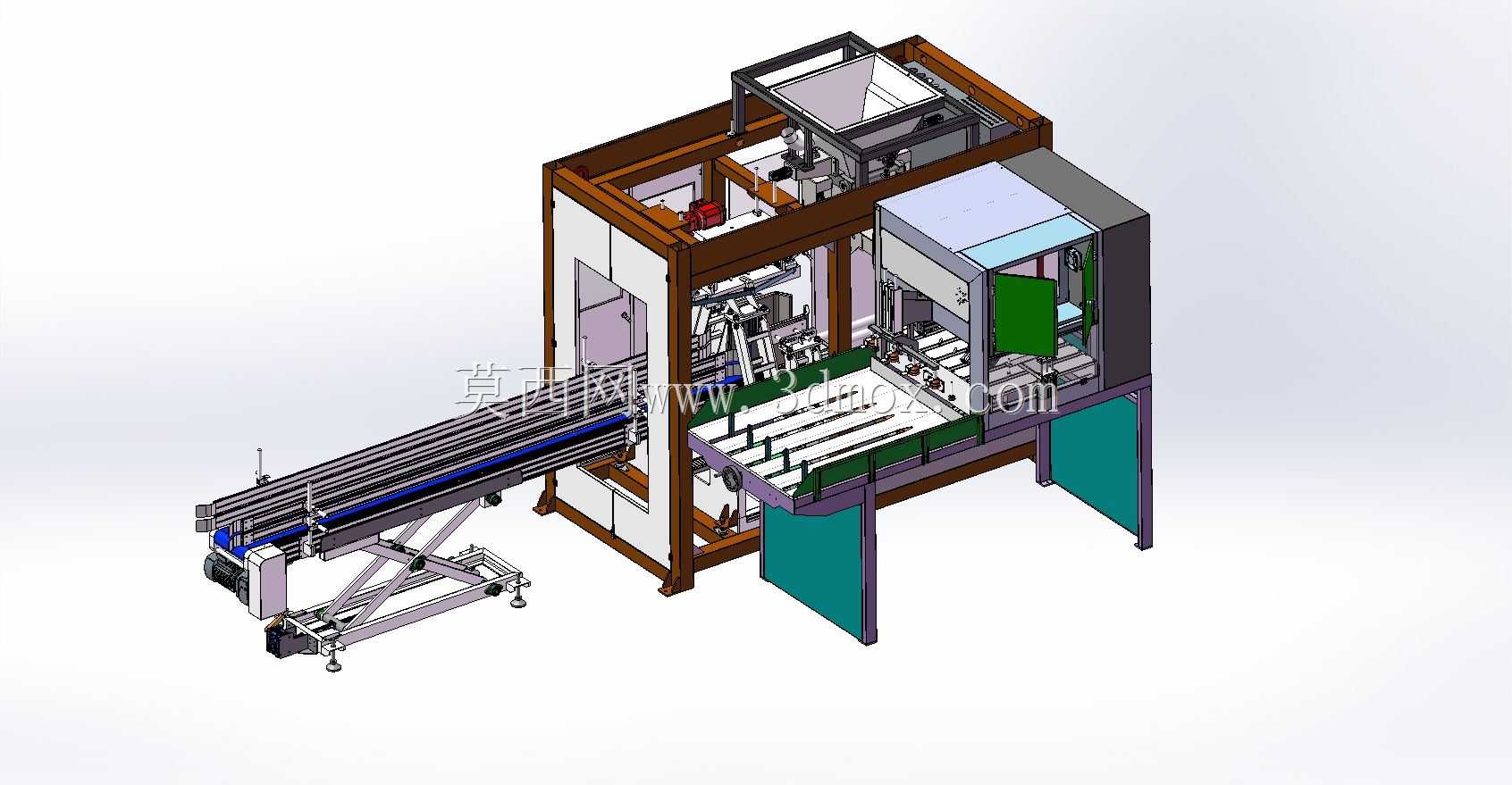

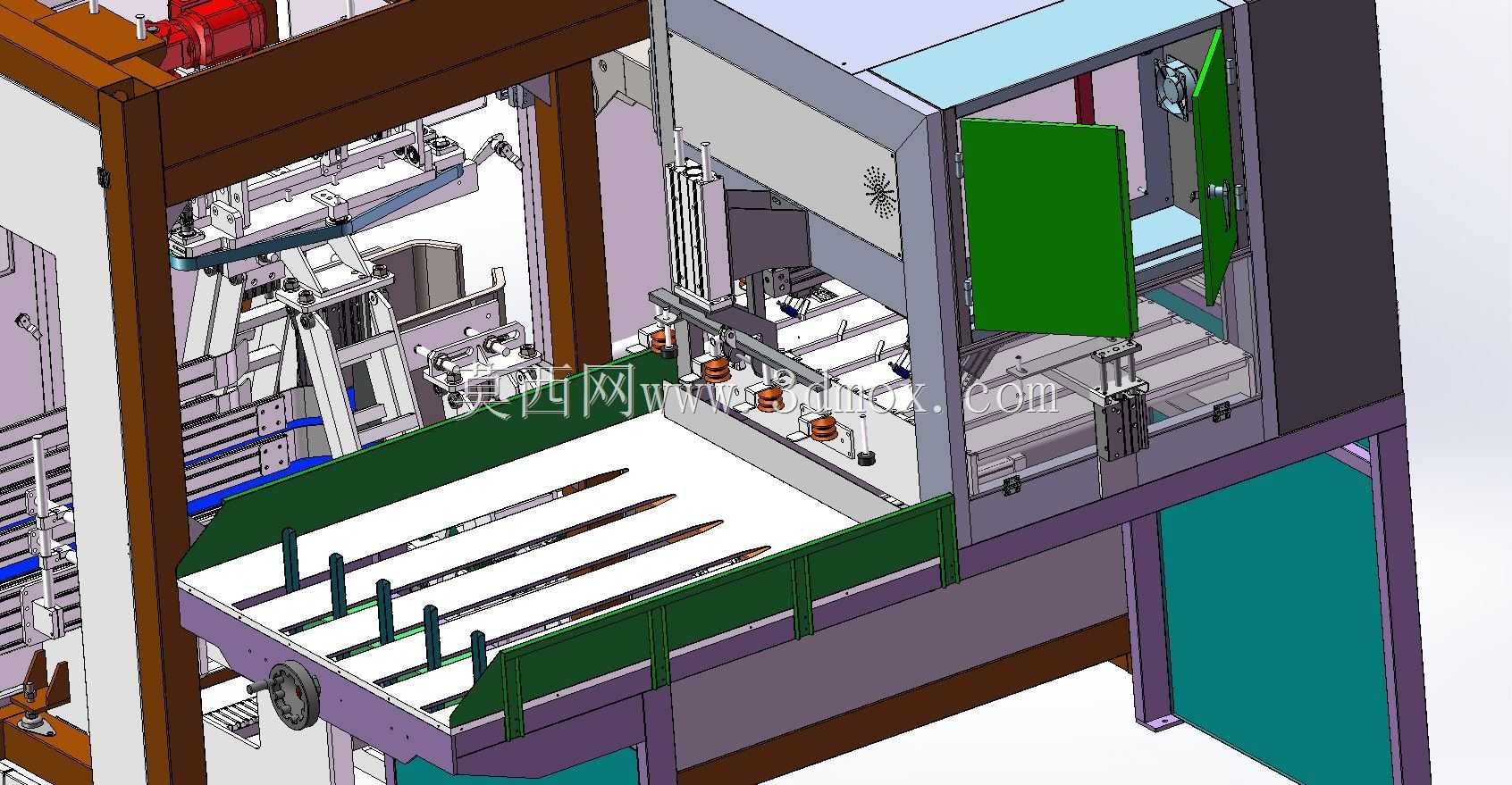

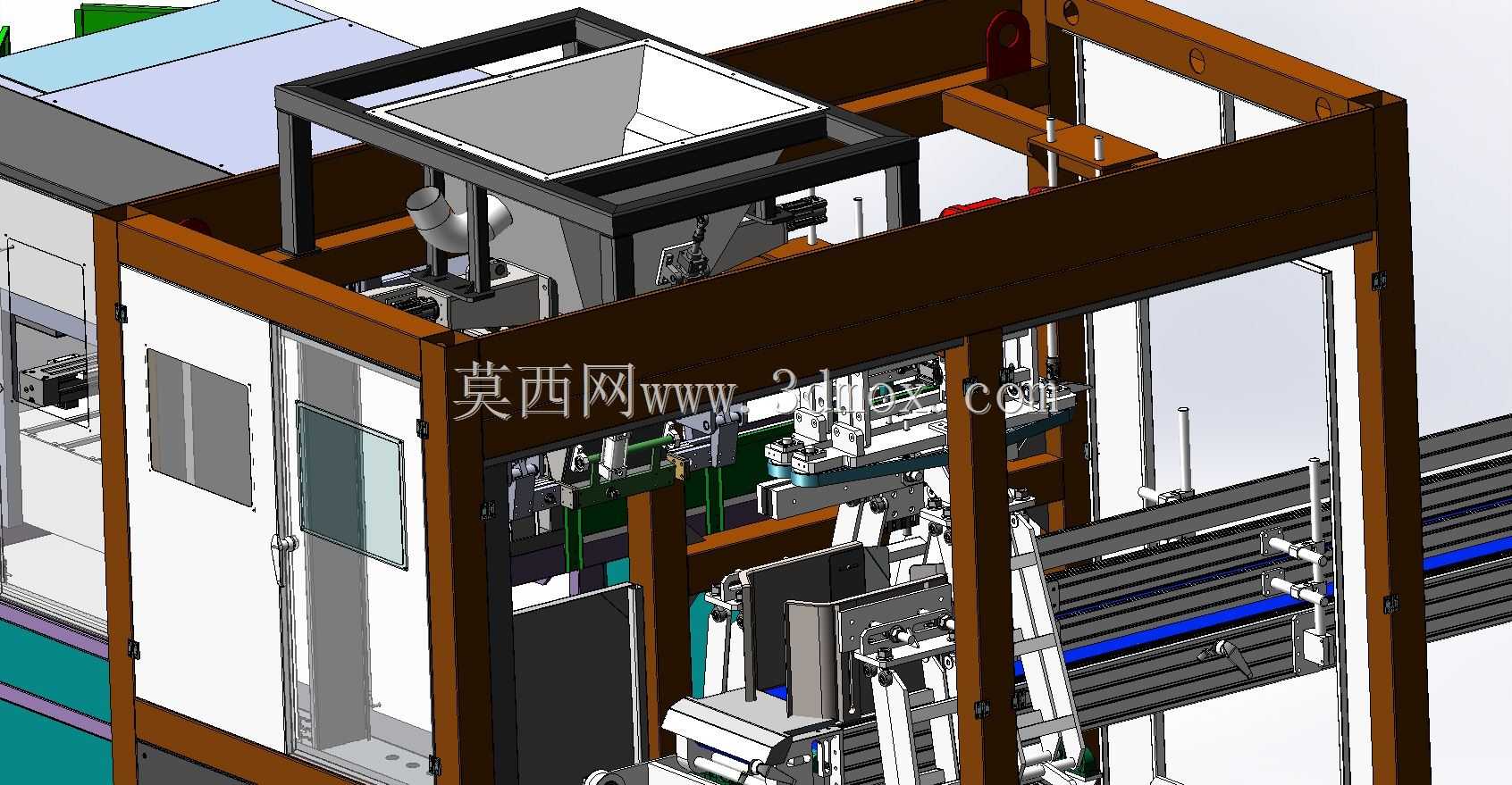

　　从整体结构布局来看，设备采用框架式方管焊接机架作为承载主体，上层设置带防尘围挡的称重料斗与进料接口，可直接对接上游重力落料或者气力输送的出料端，料斗下方配置快慢两级给料机构，在灌装前期大流量给料保证效率，临近目标重量时切换小流量补料，控制每袋重量误差在工艺允许范围内。机架中部为核心装袋作业工位，集成了袋仓、取袋吸盘、上袋摆臂、袋口限位夹具、袋口夹持密封组件、振袋排气机构，空袋预先叠放在设备侧方的袋仓内，取袋机构每次通过真空吸盘吸附单只空袋，经摆臂输送至灌装口位置后，袋口限制器先将袋口撑开定位，袋连接器随即动作将袋口与灌装出料口紧密对接，避免灌装过程中物料撒漏、粉尘外溢。进袋器配合夹袋组件将袋身扶正，外框组件在灌装过程中从侧方托住袋身，防止25kg物料装填时袋身倾斜歪倒，压袋器在灌装到额定重量的三分之二位置时启动，配合下方的摇袋机构往复晃动袋身，让袋内物料均匀沉降，避免袋内出现空隙导致满袋高度超标、后续封口不平整的问题。

　　设备的进出料端分别对接出袋输送机与上游供料管线，出袋输送机采用皮带式输送结构，灌装完成的料袋经袋口导向机构导入折边、缝包工位后，直接输送至下游复检、码垛环节，整套设备的安装边界需要预留周边1.2米以上的操作维护空间，机架底部设置可调脚杯，可适配车间地面的水平度调整，进料口的中心高度需要匹配上游储料仓的出料口高度，避免落料斜管角度过小导致物料堵料。

　　在设计细节上，所有与物料接触的部位均采用光滑不锈钢板材折弯焊接，减少物料挂壁残留，机架外侧设置可快速拆卸的钣金防护门，既可以隔绝设备运转时的运动部件风险，也能避免灌装过程中粉尘扩散到车间环境，设备侧方预留的观察窗采用透明钢化玻璃，操作人员无需打开防护门即可观察内部袋库余量、灌装工位的运行状态。气路管线全部沿机架型材内侧走线布置，避免管线外露被物料剐蹭磨损，各个运动工位的执行件均设置原位检测传感器，出现缺袋、袋口未撑开、夹袋不到位的情况时设备会自动暂停并触发工位提示，避免出现物料空灌、设备撞机的故障。针对不同规格的包装袋，设备的袋口夹持宽度、料斗给料速度、振袋频率都可以通过调整参数适配，无需更换大量机械结构件，可兼容不同厚度的编织袋、覆膜包装袋，满足多品类物料的分装切换需求。整套结构的受力点全部集中在底部焊接机架上，上层料斗满载时的重量通过竖向方管直接传递到地面，中部悬臂的摆臂机构做了加强筋补强，长期高速往复运行也不会出现机架变形、工位偏移的问题，能够适配生产线18吨每小时的连续生产节拍，保证包装工段的运行稳定性。
