十八头三合一旋转式饮品灌装生产设备

　　这套十八头三合一旋转灌装设备，主要面向瓶装饮品的规模化连续生产场景，适配聚酯瓶、玻璃瓶等多种常见包装容器，可在单台设备上同步完成冲瓶、灌装、旋盖三道核心工序，省去多台单机间的输送转接环节，大幅缩减生产线占地长度，降低瓶身在转运过程中发生磕碰、二次污染的概率，在中小型饮品厂、区域性瓶装水及饮料生产车间的产线布局中应用十分广泛。

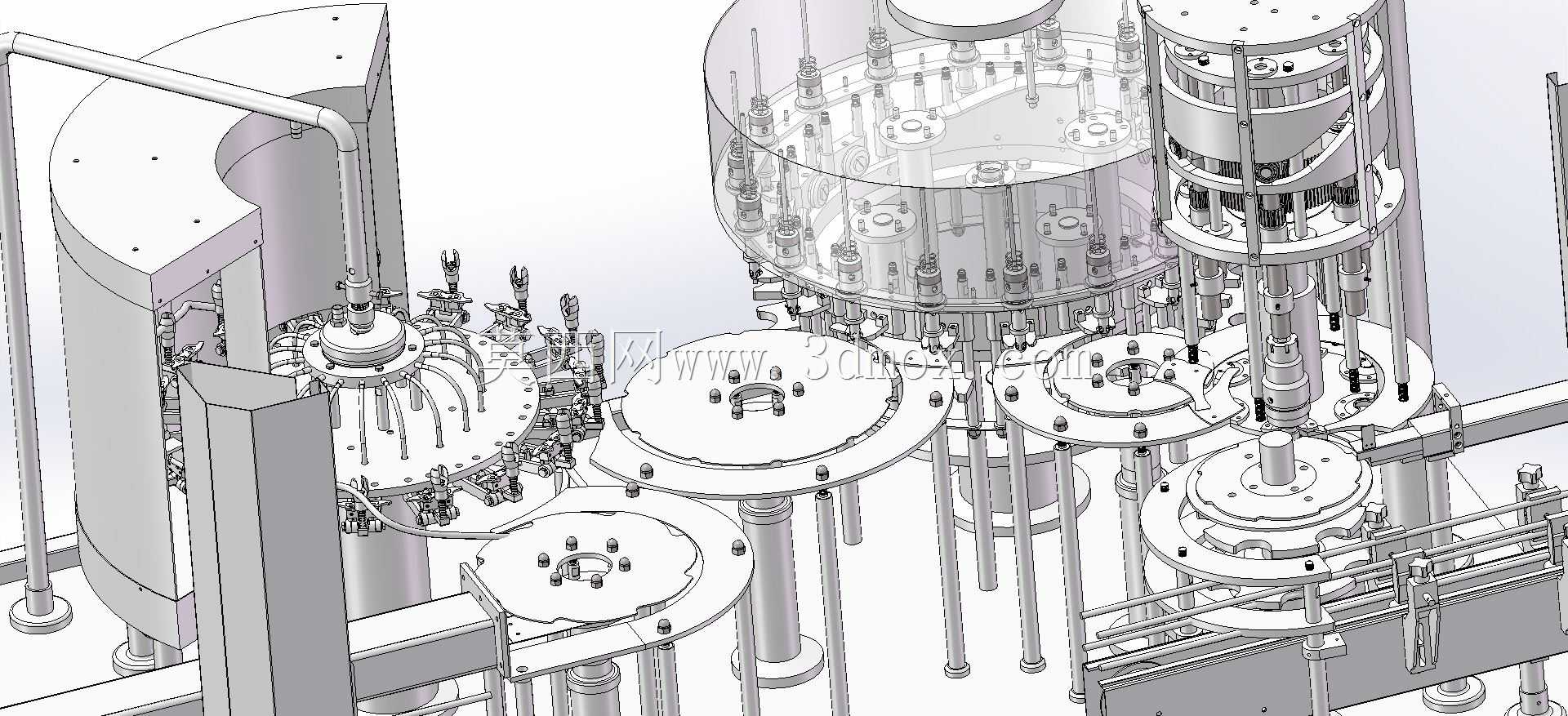

　　从实际生产用途来看，该设备可覆盖不含气饮品的灌装作业，包括瓶装饮用水、果汁饮品、茶饮料、功能性饮品等品类，通过更换少量适配工装，即可适配不同瓶径、不同瓶高的容器，换型调整的操作门槛较低，无需对主体结构做大规模改动，适配多品种小批量的柔性生产需求。设备的旋转主塔采用多工位等分布局，十八组灌装阀沿旋转架圆周均匀排布，配合进瓶星轮、中间过渡星轮、出瓶星轮的同步传动，实现瓶身从进瓶到出瓶的全程无卡滞输送，每个工位的动作时序通过凸轮机构精准控制，冲瓶工位的夹瓶手可自动翻转瓶身，完成内壁冲洗后沥干余水，再转送至灌装工位；灌装阀采用等液位灌装原理，可保证不同瓶身的灌装液位高度一致，避免出现液位差过大导致的产品外观不合格问题，灌装过程中阀口与瓶口的贴合密封结构可减少液体飞溅，降低料液浪费与设备清洁频次；旋盖工位配备磁力拧盖头，可根据不同瓶盖的锁紧要求调整扭矩大小，既保证瓶盖旋紧密封无泄漏，又不会因扭矩过大拧坏瓶盖螺纹或瓶肩结构。

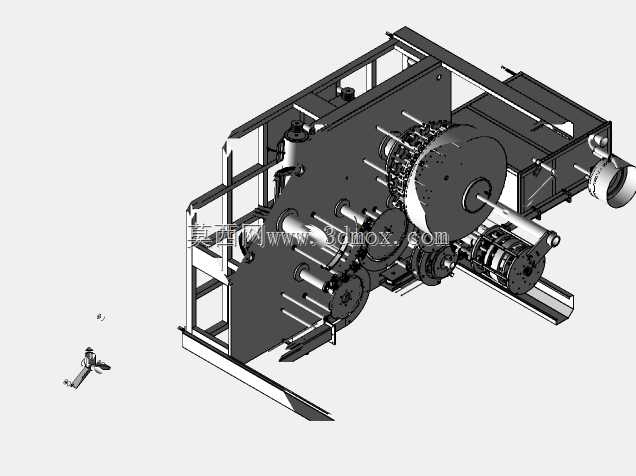

　　设计过程中，首先要确定设备的额定产能节拍，十八头的配置对应每小时一万两千瓶到一万八千瓶的产能区间，匹配多数中小规模饮品线的产能需求，主传动系统采用集中驱动方式，主电机通过减速器带动中心分配轴转动，所有星轮、旋转架、凸轮动作均与主轴保持严格的传动比同步，避免出现工位错位、动作时序错乱的问题。设备的机架主体采用不锈钢方管焊接成型，外封板全部使用304不锈钢材质，满足食品生产区域的卫生清洁要求，可直接用高压水枪冲洗设备表面，不会出现锈蚀掉屑污染产品的问题；与料液接触的零部件均采用食品级不锈钢及符合食品接触要求的密封材料，表面做抛光处理，无卫生死角，避免料液残留滋生细菌。

　　安装边界方面，设备主体的占地长度约三米二，宽度约两米一，设备最高点距地面约两米六，安装时需要预留周边至少一米的操作维护空间，方便操作人员更换工装、调整参数、日常清洁检修；进瓶端与前端的理瓶机、风送道对接，出瓶端与后续的灯检设备、贴标设备、输送线对接，对接高度可根据前后端设备的输送面高度做小幅调整，设备底部配备可调支撑脚，可适应车间地面的不平整度，保证设备运行时的水平度，减少运行振动与噪音。冲瓶用水的管路、灌装料液的进料管路、旋盖的下盖滑道均布置在设备主体的侧方，与主传动区域做物理分隔，避免管路泄漏影响传动部件的正常运行，设备的电控柜集成在主机侧部，所有操作按钮、状态指示灯均布置在操作人员易触及的位置，日常生产时单人即可完成设备的启停、参数调整、异常处置操作。

　　在细节结构设计上，旋转架上的每个灌装阀都配备独立的升降导向结构，通过固定凸轮轨迹控制阀件的升降，在瓶身到达工位时阀件下降对准瓶口，灌装完成后阀件升起，避免瓶身转出时与阀件发生碰撞；冲瓶工位的喷水嘴角度经过反复调整，可对准瓶身内壁的各个区域，保证冲洗无死角，冲洗后的废水通过专门的接水盘收集排出，不会流到设备外部或传动区域；下盖滑道配备理盖与反盖剔除结构，只有方向正确的瓶盖才能顺利到达旋盖工位，避免反盖、歪盖导致的旋盖故障，设备还配备无瓶不灌装、无瓶不旋盖的检测结构，当工位上没有瓶身时，对应的灌装阀不会开启下料，旋盖头也不会执行拧盖动作，减少料液与瓶盖的浪费。
