行星齿轮自动装配设备结构设计方案

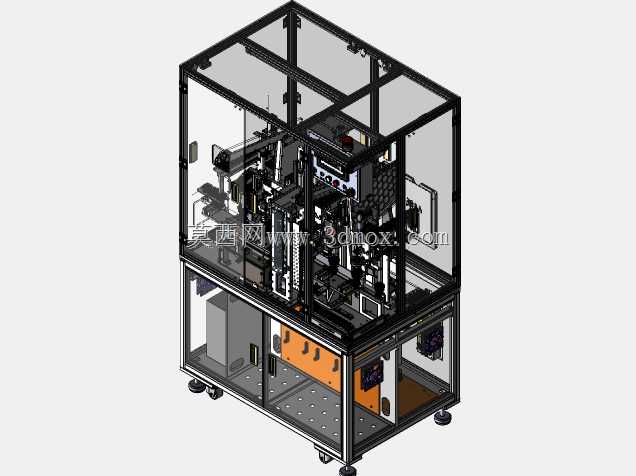

　　这套行星齿轮装配结构，主要面向新能源汽车传动部件、精密减速器生产车间的批量装配工位，适配直径80-160mm区间的行星轮系组件装配需求，可直接嵌入现有齿轮加工产线的末端工序，衔接上游齿轮磨加工、下游总成性能测试环节，替代传统人工敲装、对位的作业模式，解决人工装配行星轮时容易出现的齿面磕碰、行星架同轴度超差、卡簧漏装等常见质量问题。从结构布局来看，设备采用分层式机架设计，底部为方管焊接的安装基座，预留了M16的地脚调平螺栓安装位，整体占地边界控制在长1200mm、宽900mm、高1800mm范围内，可适配多数车间标准线体的接驳高度，进料端输送面高度统一为900mm，无需额外增设过渡升降台即可对接倍速链线体。

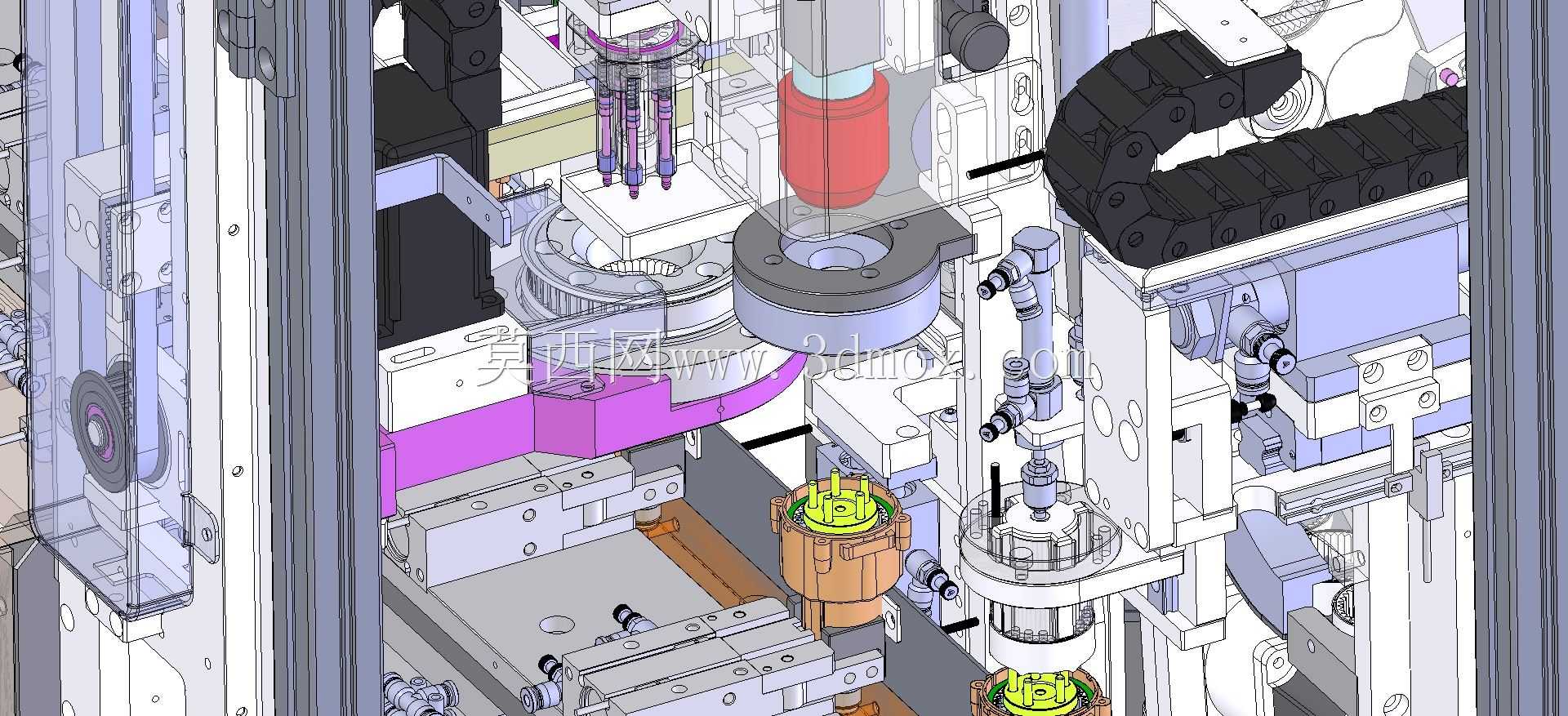

　　核心装配工位采用转盘式多工位布局，共设置上料、行星轮预装、太阳轮压装、卡簧锁付、成品检测、下料六个工位，转盘分割器采用间歇式传动，重复定位精度控制在±0.02mm以内，保证每个工位的装配对位精度。其中行星轮预装工位设计了带浮动导向的销钉定位结构，可自动适配行星架上的销轴孔位偏差，当销钉与孔位同轴度偏差在0.5mm以内时，浮动机构可自动导正，避免硬压造成的销轴变形；太阳轮压装工位配置了带压力位移监控的电缸压头，压装行程150mm，最大压装力5kN，可实时采集压装过程的力位移曲线，当出现卡齿、压装力超差时自动触发停机报警，避免不合格品流入下道工序。设备的上料单元分为三个独立模块，分别对应行星架、行星轮、太阳轮三类工件，

　　其中行星轮上料采用柔性振动盘搭配视觉对位结构，可兼容不同齿数、不同齿形的行星轮上料，无需更换振动盘治具，换型时间可控制在15分钟以内；行星架上料采用托盘式上料结构，可兼容6种不同规格的行星架托盘，通过托盘底部的RFID芯片自动识别工件型号，自动切换对应的装配参数。管路走线方面，所有气动管路、传感器线缆均采用拖链内置布局，运动部件的线缆弯曲半径预留了10倍线径的余量，避免长期往复运动造成的线缆疲劳断裂；气动回路采用分路供气设计，压装回路、定位回路、吹扫回路分别设置独立的调压阀，可根据不同工序的气压需求单独调整压力，避免不同工位的气压波动互相干扰。在安全防护设计上，设备的运动区域全部设置透明亚克力防护门，防护门配备安全门锁，

　　当防护门被意外打开时，设备所有运动轴立即停止动作，压装电缸自动卸压；设备顶部设置了三色警示灯，可直观显示设备的运行、待机、报警状态，工位旁预留了双手启动按钮与急停按钮，满足设备调试、手动操作时的安全规范。从装配精度保障来看，所有与工件接触的定位治具均采用Cr12MoV材质淬火处理，硬度达到HRC58-62，表面做镀硬铬处理，避免长期使用造成的治具磨损影响装配精度；压装头与行星轮接触的端面设置了聚氨酯缓冲垫，硬度为邵氏A80，避免压装过程中碰伤齿面。这套结构在设计时充分考虑了车间的实际维护需求，所有易损件如缓冲垫、定位销、密封件均采用标准件，无需定制加工，一线维护人员可直接在市面上采购替换；每个气动元件、传感器的安装位都预留了足够的操作空间，更换单个阀件或传感器时无需拆解周边其他结构，大幅降低后期维护的时间成本。针对行星齿轮装配中常见的润滑脂涂覆需求，设备在行星轮预装工位旁预留了油脂定量阀的安装位，可根据工艺需求自动在行星轮销轴表面涂覆定量的润滑脂，涂覆量控制精度可达±0.02g，避免人工涂脂造成的油脂量不均、污染齿面的问题。下料工位配套了NG品分拣滑槽，当检测工位发现压装不合格、卡簧漏装的工件时，下料工位的气缸会自动将工件推入NG品滑槽，合格工件则流入下游输送线，实现合格品与不合格品的自动分流，无需人工分拣。
