多工位转盘式灯罩自动组装生产设备

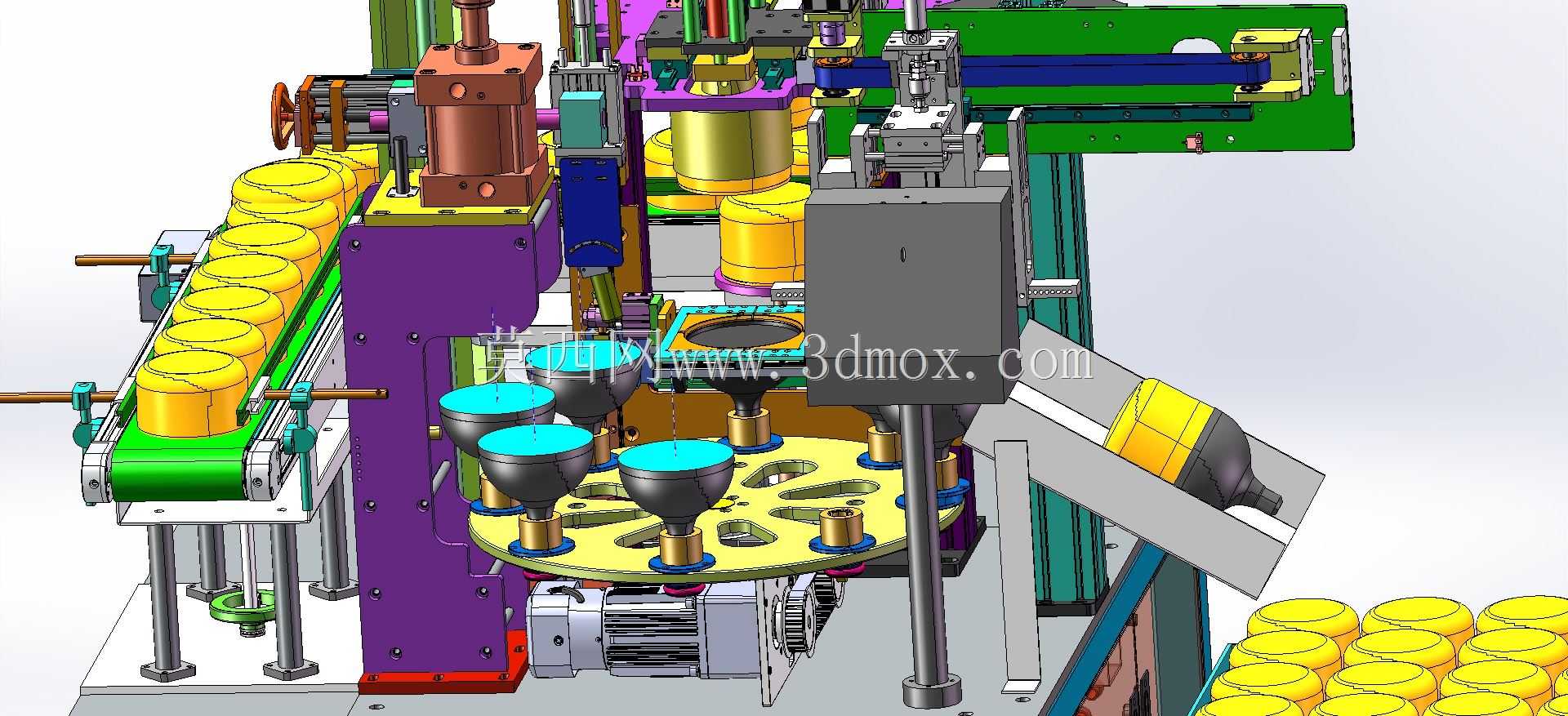

　　这套组装设备主要面向民用照明产品生产车间的灯罩组件装配工序，适配中小型筒灯、射灯类塑料灯罩与灯座的批量组装作业，可直接接入现有照明产品生产线的中段工位，替代传统人工逐一组装的作业模式，适配单班8小时连续生产的车间排班节奏，能稳定匹配上下游注塑机产出灯罩坯件、后续成品检测包装线的节拍衔接，减少工序间的在制品临时堆放需求。设备整体采用转盘式多工位布局，核心承载为间歇式分度转盘，转盘上沿圆周均匀分布定制化工装座，每个工装座的型腔完全匹配待组装灯罩的底部轮廓，做了0.2mm的单边间隙设计，既方便人工或者自动上料时的工件快速放入，也能保证转盘高速转位时工件不会出现偏移、滑落的情况，工装座底部预留了定位销孔，

　　可根据不同规格的灯罩快速更换适配工装，换型时间控制在15分钟以内，适配多规格共线生产的柔性需求。上料部分采用皮带式直线输送线，输送线的侧边加装了可调宽度的导向条，导向条采用耐磨POM材质加工，可根据灯罩的外径尺寸手动调节导向间距，保证输送过程中灯罩始终保持开口朝上的姿态，输送线末端设置了分料挡停机构，采用气缸驱动挡块，每次仅放行一个灯罩进入待上料位置，再由横移取料机构将灯罩抓取放置到转盘的工装座上，取料端采用真空吸盘结构，吸盘选用硅胶材质，避免接触灯罩表面时造成划痕、脏污，影响成品外观质量。转盘周边依次排布了多个功能工位，包括灯座上料工位、涂胶工位、压合工位、检测工位、成品下料工位，各工位的动作逻辑由分度转盘的转位信号触发，当转盘转位到位后，各工位的执行机构同步启动作业，最大化压缩单工位的作业等待时间。其中压合工位采用了带导柱导向的伺服压装机构，压头的压力和行程可根据装配需求灵活调整，压合过程中设置了压力反馈阈值，当压装力超过设定上限时自动回位并触发异常提示，避免压坏灯罩或者灯座组件；涂胶工位采用定量点胶阀，可沿着灯罩与灯座的配合圆周均匀涂布密封胶，胶量控制精度可达±0.05ml，保证粘接强度的同时避免胶液溢出污染工件外表面。设备的机架主体采用4040系列工业铝型材拼接搭建，底部加装了可调高度的脚杯和万向脚轮，方便设备在车间内的移位和水平调平，外围的安全防护采用透明亚克力板制作，既可以直观观察内部机构的运行状态，

　　也能防止作业人员误触运动部件造成安全事故，设备的电气控制元件全部集成在机架侧面的电控箱内，走线全部采用拖链防护，避免长期运行过程中线路磨损造成故障。在安装边界上，设备整体占地长度约2.2米，宽度约1.2米，高度约1.8米，安装时需要预留周边至少0.8米的操作维护空间，接入0.5-0.7MPa的压缩空气气源以及常规220V交流电源即可运行，不需要额外的特殊动力配套。在实际生产场景中，这类设备可以将单工位的人工组装效率提升3倍以上，同时避免人工组装时出现的涂胶不均、压合不到位、工件脏污等质量问题，组装良率可稳定保持在98%以上，适合年产百万套级别的照明产品生产企业使用，设备的各运动部件全部采用标准化的气动元件和传动配件，

　　后期维护时备件采购方便，不需要定制特殊配件，降低长期运维的成本。设计过程中充分考虑了车间的实际使用环境，对容易产生粉尘的输送线部位加装了防尘罩，对需要定期润滑的转盘轴承、导轨部位预留了注油口，日常维护不需要大面积拆解设备即可完成保养作业；各执行机构的安装板都设计了长条形调节孔，可根据实际装配需求微调各工位的位置，补偿零件加工和装配过程中产生的累积误差，降低零件的加工精度要求，控制整体制造成本。下料工位采用斜槽式出料结构，组装完成的成品随着转盘转位到下料位置后，由顶出机构将工件从工装座上顶起，顺着倾斜的滑槽滑落到成品输送线或者物料周转箱内，滑槽表面贴了防静电绒布，避免工件滑落过程中产生磕碰划伤。
