转盘式多工位铆接螺母组装设备结构

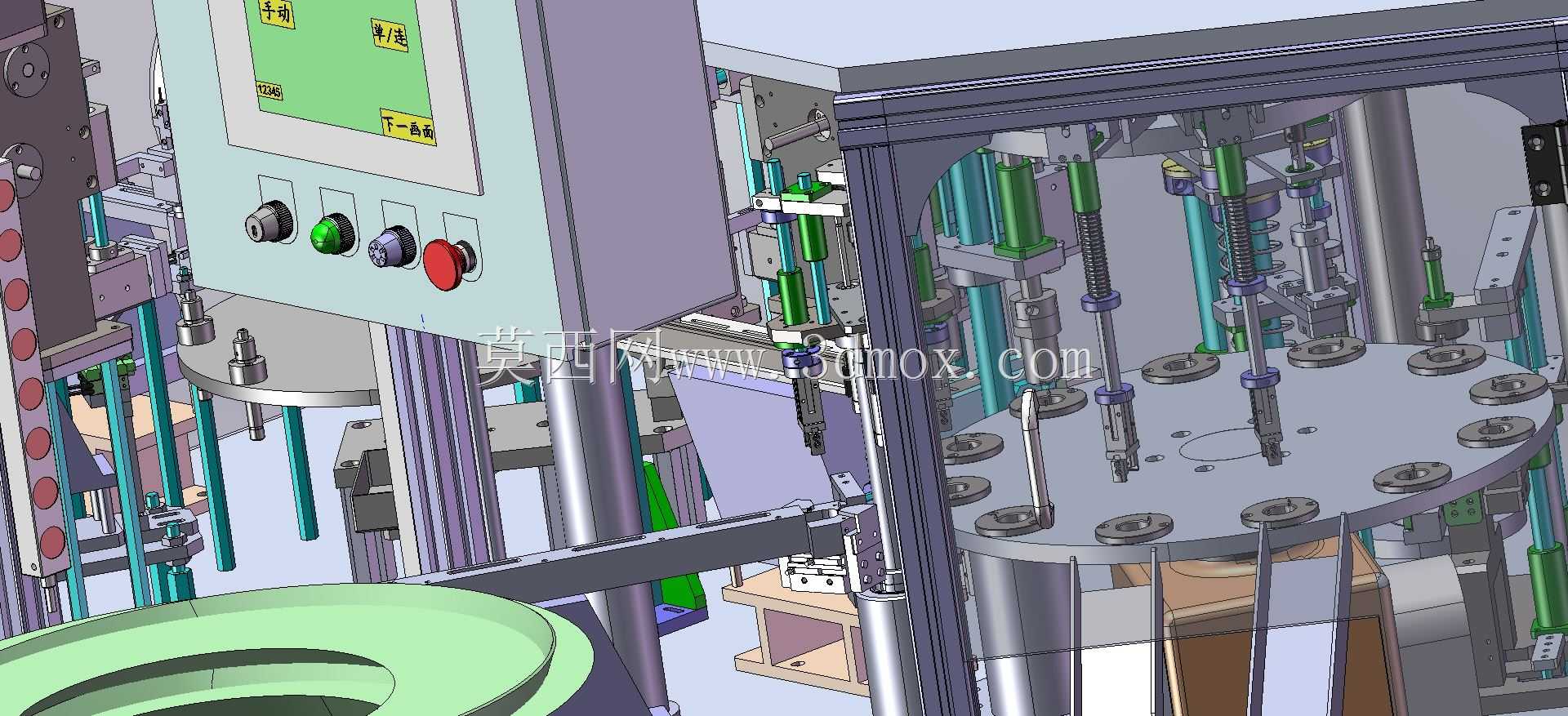

　　这款多工位转盘式铆接螺母组装设备，主要面向3C电子、家电配件、汽车小五金零部件的铆接装配工序，适配各类薄板件、冲压件上的压铆螺母、涨铆螺母自动化装配需求，替代传统人工逐工位摆放、手动压铆的作业模式，可直接接入现有冲压生产线末端，完成冲压件出料后的螺母自动铆接工序，也可作为独立工位完成散件的铆接加工作业。设备采用间歇式转盘作为工件载具输送核心，转盘圆周均匀分布8组工件定位工装，每个工装对应一个作业工位，分别完成人工或机械手上下料、螺母自动上料定位、工件预定位、压铆作业、铆接质量检测、不良品分拣、合格品出料的工序流转，转盘采用凸轮分割器驱动，重复定位精度控制在±0.02mm以内，保证每个工位作业时的位置一致性，

　　避免因定位偏差导致的铆接偏斜、螺母压歪等不良问题。设备的操作侧设置独立的人机操作面板，面板上集成启动、停止、急停、复位按钮以及工位状态指示灯，操作面板倾斜角度设置为15度，符合站立作业人员的操作视线高度，无需大幅弯腰或抬手即可完成操作，面板旁设置安全光栅防护，当人员肢体伸入设备作业区域时，设备会立即停止转盘运转与压装动作，避免机械伤害。压装机构采用伺服电缸作为压装动力源，相比传统气缸压装，可实时反馈压装压力与压装位移数据，压装压力范围可在0-5kN之间自由调整，压装位移精度可达0.01mm，可针对不同规格的铆接螺母设置对应的压装参数，当压装压力或位移超出设定阈值时，设备会自动判定该工件为不良品，在后续分拣工位将其推入不良品收集盒，

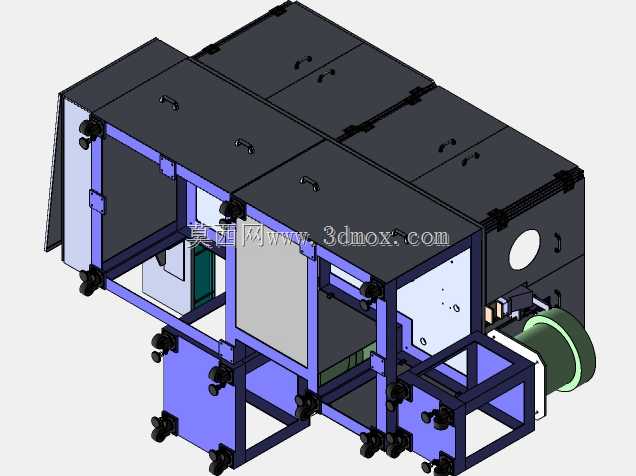

　　避免不良品流入下一道工序。螺母上料机构采用振动盘直振送料结构，振动盘将无序堆放的铆接螺母按照统一方向排序后，通过直振轨道输送到分料机构位置，分料机构每次分离单个螺母，通过真空吸嘴将螺母转运到工件对应的安装孔位置，待工件定位完成后，压装机构下行完成铆接动作，送料轨道可根据螺母规格快速更换，适配M3-M8规格的各类压铆、涨铆螺母作业。设备的机架采用4040工业铝型材组装搭建，外围设置透明亚克力防护门板，既可以观察内部设备运行状态，也可以防止铆接过程中产生的金属碎屑飞溅伤人，设备底部设置可调脚杯与万向轮，方便设备的移位与水平调整，整体设备的占地面积约为1200mm1000mm1600mm，对车间安装空间要求较低，无需专门的设备基础，

　　放置在硬化水平地面上即可完成安装调试。在设计过程中，针对铆接过程中工件容易移位的问题，每个工装位都设置了独立的工件夹紧机构，当转盘转动到作业工位时，夹紧机构自动将工件压紧在工装上，避免压装过程中工件窜动导致的铆接位置偏差；针对螺母送料过程中容易卡料的问题，直振轨道上设置了料满停机传感器与卡料检测传感器，当出现卡料情况时设备会自动停机并发出报警提示，提醒操作人员及时处理，减少设备故障停机时间。设备的气路与线路均采用拖链内置排布，避免转盘转动过程中管线磨损，所有气动元件均采用快插接头连接，方便后期维护更换，电控柜设置在设备背部，柜内设置PLC控制器、伺服驱动器、电磁阀组等电气元件，布线整齐且预留了IO扩展接口，可根据后续生产需求增加自动上下料机械手、视觉检测等附加功能模块，无需对整体电控系统进行大幅改动。
