灯板自动布线工业设备结构设计

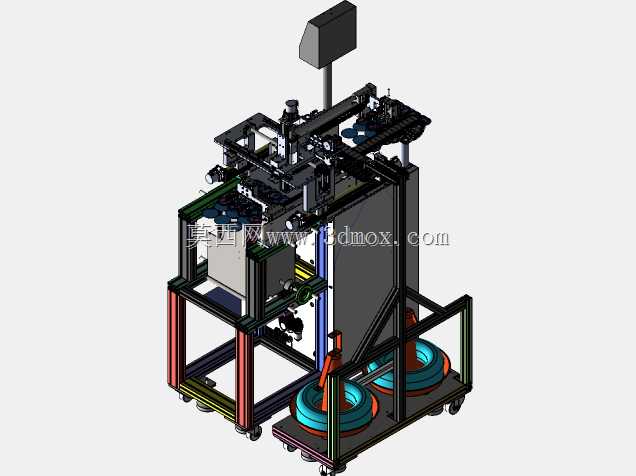

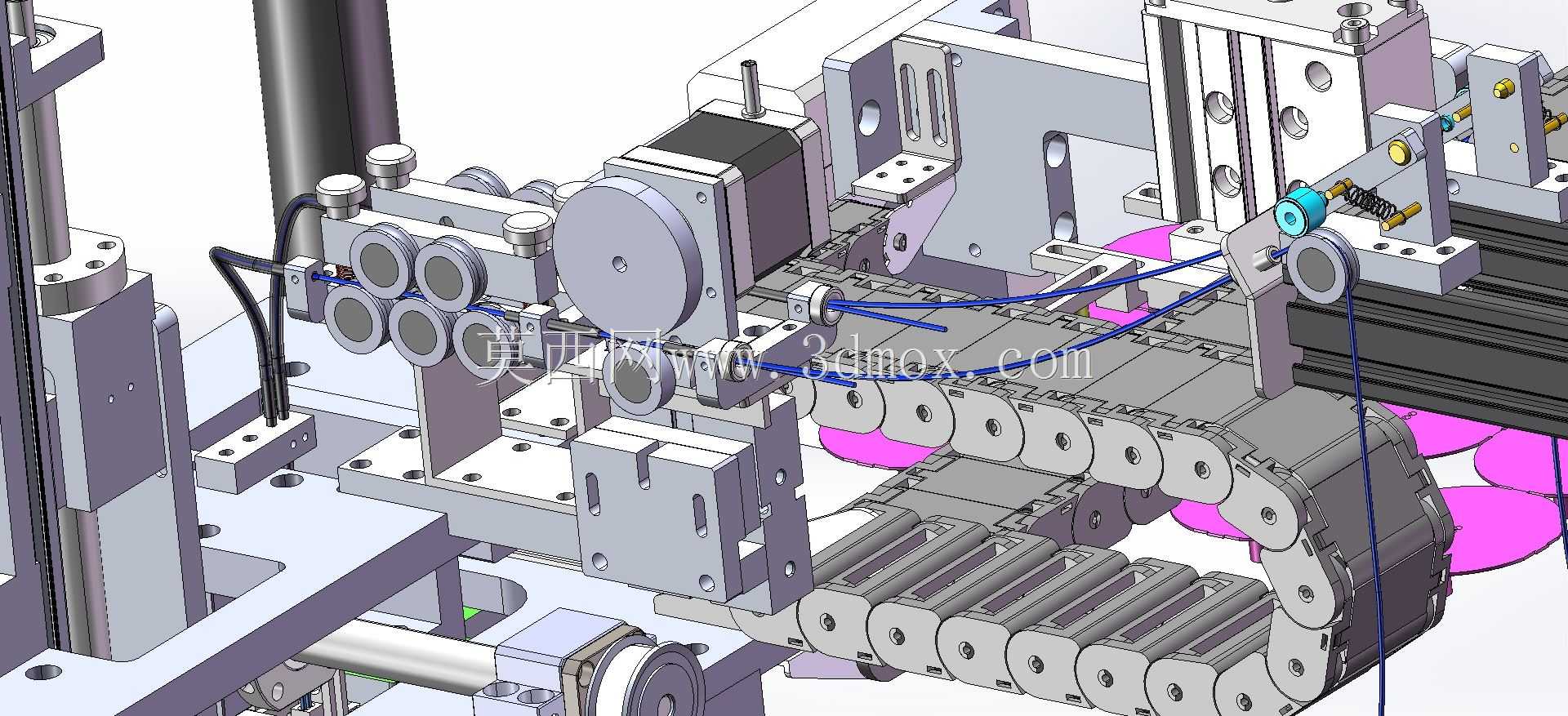

　　在LED照明产品的组装生产环节，灯板布线工序长期依赖人工穿线、理线，不仅作业效率受人员熟练度影响波动极大，手工操作还容易出现线缆拉力不均、排布错位、绝缘层刮伤等问题，直接影响成品灯组的电气可靠性，这套自动布线装置正是针对该工序的痛点开发，可直接嵌入灯板组装生产线的流水工位，替代人工完成灯板上线缆的精准排布与固定作业。从结构组成来看，装置整体采用模块化布局，左侧设置多组并行的送线轮组，轮组表面做了防滑滚花处理，每组轮组对应一根待布设的导线，通过步进电机驱动轮组同步转动，可根据布线长度需求精准控制送线量，轮组旁配套设置了张力调节机构，通过弹簧顶紧的导向轮实时调整线缆输送过程中的张紧力，

　　避免送线过程中出现线缆松垂打结或者拉力过大扯断线芯的问题。送线机构的出线端设置了可微调角度的导向嘴，导向嘴内孔做了抛光倒角处理，能顺滑引导线缆精准对准灯板上的布线卡槽，避免线缆端头剐蹭灯板表面的焊盘或电子元件。装置中部的输送位采用链板式承载结构，配套的定位工装可快速适配不同规格尺寸的灯板，工装表面设置了与灯板安装孔对应的定位销，放置灯板时可快速完成定位，无需反复调整位置，输送链采用拖链内置走线的设计，所有驱动线缆、传感器信号线都收纳在拖链内部，避免设备运行过程中线缆外露被运动部件剐蹭，同时也能让设备整体走线更规整，减少后期维护时的理线工作量。布线执行端搭配了可沿X、Y两个方向移动的滑台模组，滑台采用直线导轨导向、同步带传动的结构，

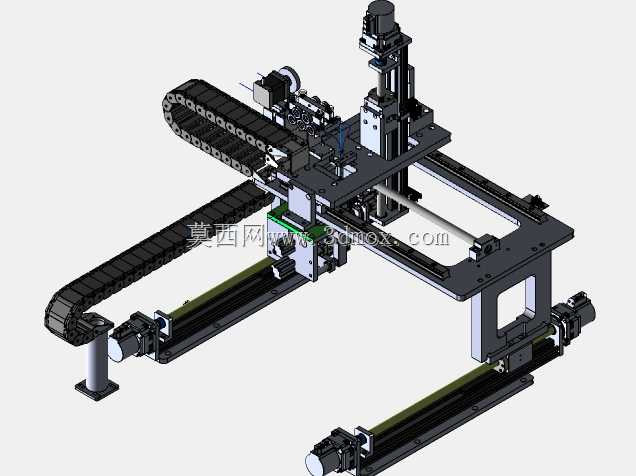

　　移动重复定位精度可控制在0.1mm以内，能完全匹配灯板上预设的布线路径，执行端还配套了压线机构，当线缆布设到指定位置后，压线块会下压将线缆卡入灯板的固定卡槽内，无需人工额外按压固定。从安装边界来看，装置整体的安装底座采用标准铝型材拼接搭建，底部预留了与生产线机架连接的固定孔位，可直接对接现有灯板组装线的输送高度，不需要对原有生产线做大规模改造，设备整体的横向占用宽度控制在1.2米以内，纵向深度0.8米，不会占用过多车间的工位空间，设备的操作侧预留了足够的上下料空间，作业人员放置或取下灯板时不会与运动部件发生干涉。设计过程中针对不同线径的布线需求做了兼容性考虑，送线轮组的压紧间隙可通过调节旋钮快速调整，可适配0.5mm到2.

　　5mm线径的导线，导向嘴也采用快拆结构，更换不同线径的线缆时只需要更换对应内孔尺寸的导向嘴即可，不需要拆解整个送线机构，能快速切换不同型号灯板的布线作业。在运动逻辑设计上，装置配套的传感器可实时检测灯板是否到位，当灯板随输送链移动到布线工位后，定位机构会自动升起顶紧灯板，确认定位无误后再启动送线与布线动作，避免出现灯板偏移导致的布线错位问题，布线完成后定位机构自动降下，输送链将完成布线的灯板输送到下一个工序，整个作业过程不需要人工干预，单块灯板的布线作业时间可控制在8秒以内，相比人工作业效率提升3倍以上，同时布线的一致性也能得到充分保障，不会出现人工操作时的错布、漏布问题。结构细节上，所有与线缆接触的部件都做了圆角钝化处理，没有尖锐的棱角，避免长期运行过程中刮伤线缆绝缘层造成短路隐患，设备的驱动电机、传动部件都设置了透明的安全防护罩，既可以观察部件运行状态，也能避免作业人员误触运动部件发生安全事故，防护罩采用快拆螺丝固定，日常维护时不需要借助专用工具即可快速拆下，清理轮组、导轨上积攒的灰尘或线缆碎屑。
