双料盘式导管自动焊接专用设备

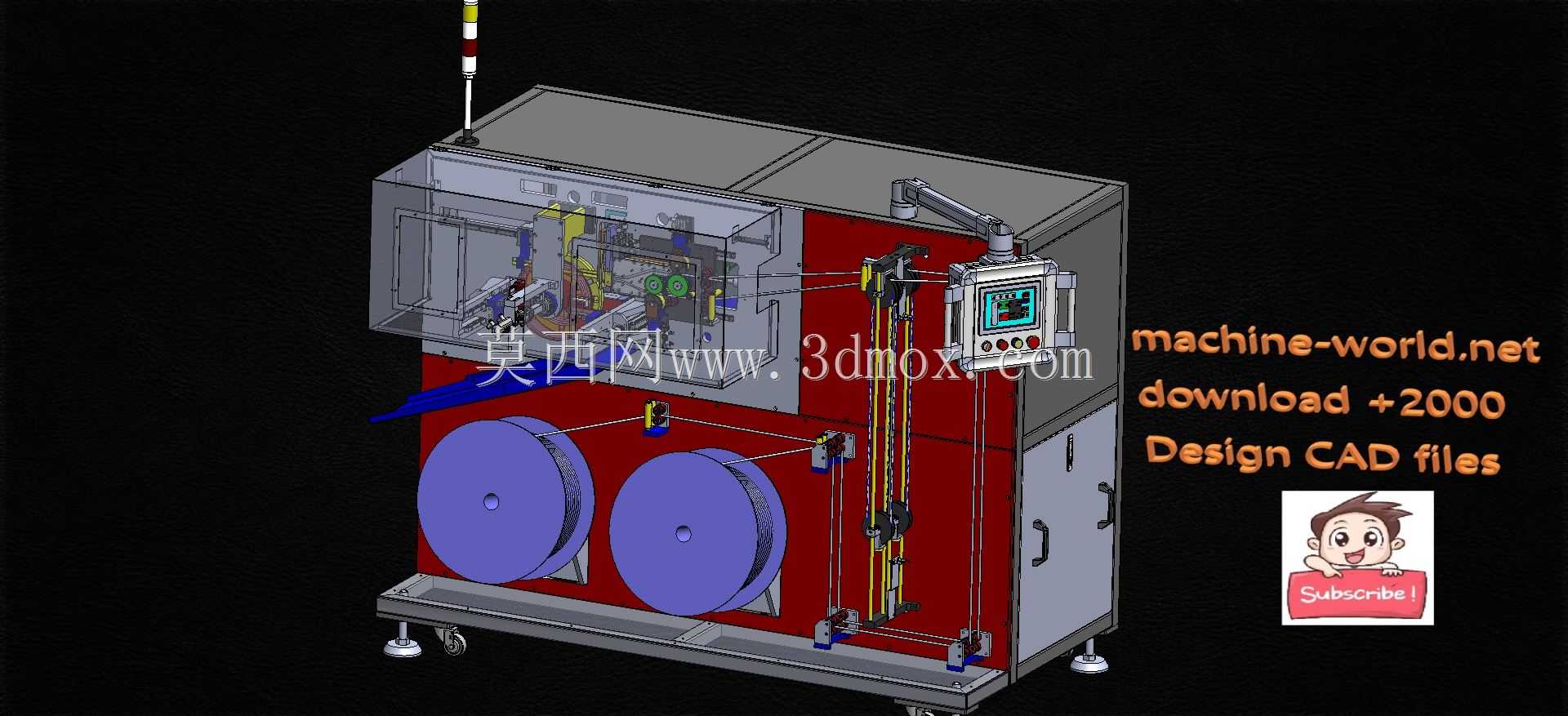

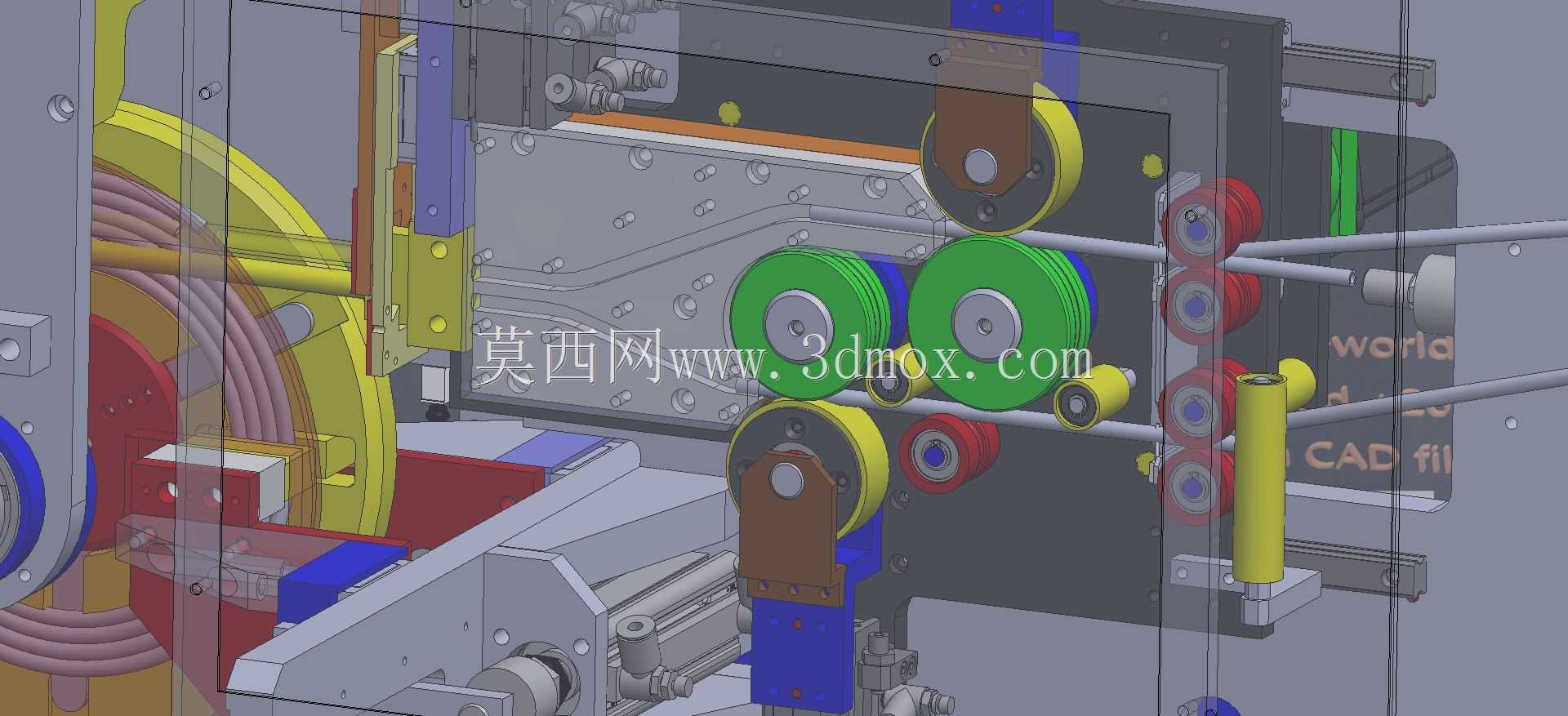

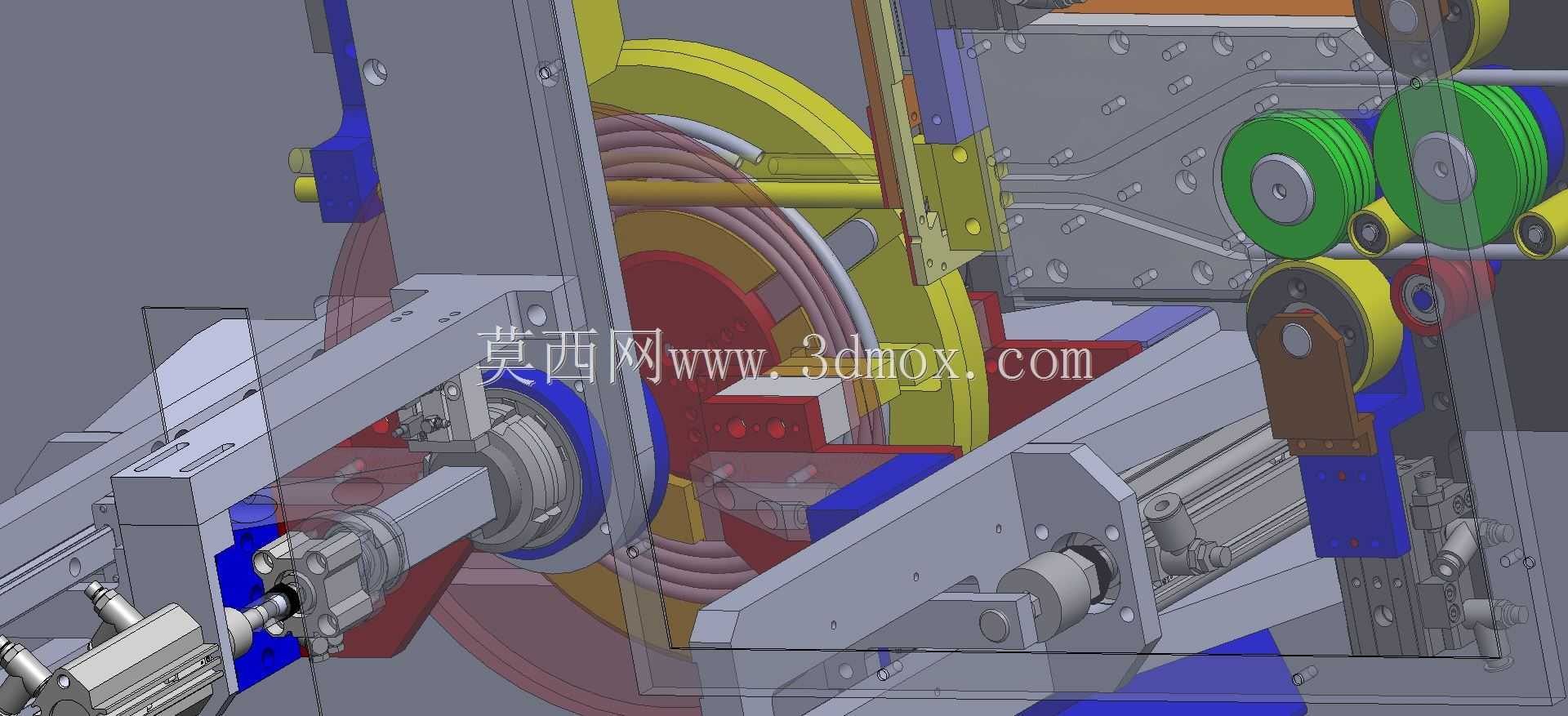

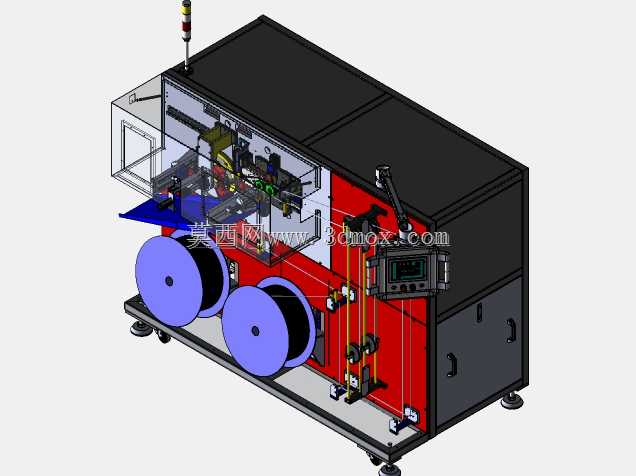

　　设备正面左侧配置两个平行布置的大直径料盘，用来承载成卷的待加工导管原料，料盘带阻尼张力控制结构，送料过程中不会出现导管拉扯变形、松垮打结的问题，料盘的出料端配套导向轮组，能把两根导管精准导入中部的缠绕对齐工位。中部作业区做了透明防护围挡，既可以观察内部缠绕、焊接的作业状态，也能避免焊接过程中产生的飞溅物飞出伤到操作人员，围挡采用快拆式铰链连接，日常清理焊渣、更换易损件的时候不需要额外工具就能打开。缠绕工位的核心是一组可调间距的绕线轴，能根据加工导管的直径调整夹持范围，适配外径2mm到8mm的柔性导管加工，作业时先将两根导管的一端对齐夹持，绕线轴按照设定的螺距带动导管并排缠绕，缠绕过程中配套的长度检测机构会实时反馈进给长度，这款设备主要面向医用导管、工业细径软管类产品的批量焊接加工场景，在一次性医疗耗材生产、汽车线束管路加工、小型流体管路预制车间里，这类设备承担着双管并排缠绕后定点焊接的核心工序，替代传统人工对齐、手持焊枪点焊的作业模式，能把单工位的人工作业效率提升4倍以上，同时避免人工对齐时的管端错位、缠绕间距不均的问题。从结构布局来看，设备采用一体式柜式机架设计，底部配置可调脚轮与支撑脚，兼顾车间内转场移动与工位固定时的水平调平需求，整体安装边界控制在长1200mm、宽800mm、高1600mm范围内，不需要额外做地基预埋，普通生产车间的环氧地坪即可放置，外接单相220V气源与电源就能完成部署，对中小批量生产的车间适配性很强。

　　到达设定缠绕长度后自动停止，保证每一批次的产品缠绕段长度一致，不会出现长短不一的不良品。焊接单元采用高频点焊头，布置在缠绕工位的两侧，当缠绕工序完成后，两个点焊头同步动作，在缠绕段的两个端点位置完成定点焊接，焊接压力、焊接时间都可以通过触控屏做参数调整，焊接后的粘合强度足够满足后续装配、使用的拉扯需求，不会出现缠绕段松脱散开的问题，同时不会焊穿导管管壁造成管路堵塞。设备右侧的机架上安装了悬臂式触控操作盒，操作盒可以沿着悬臂做水平旋转与俯仰角度调整，操作人员站在设备正面或者侧面都能方便地调整参数、触发设备运行，操作界面做了分级权限设置，一线操作人员只能调用预设好的加工参数，设备调试人员可以调整送料速度、缠绕螺距、焊接功率等核心参数，

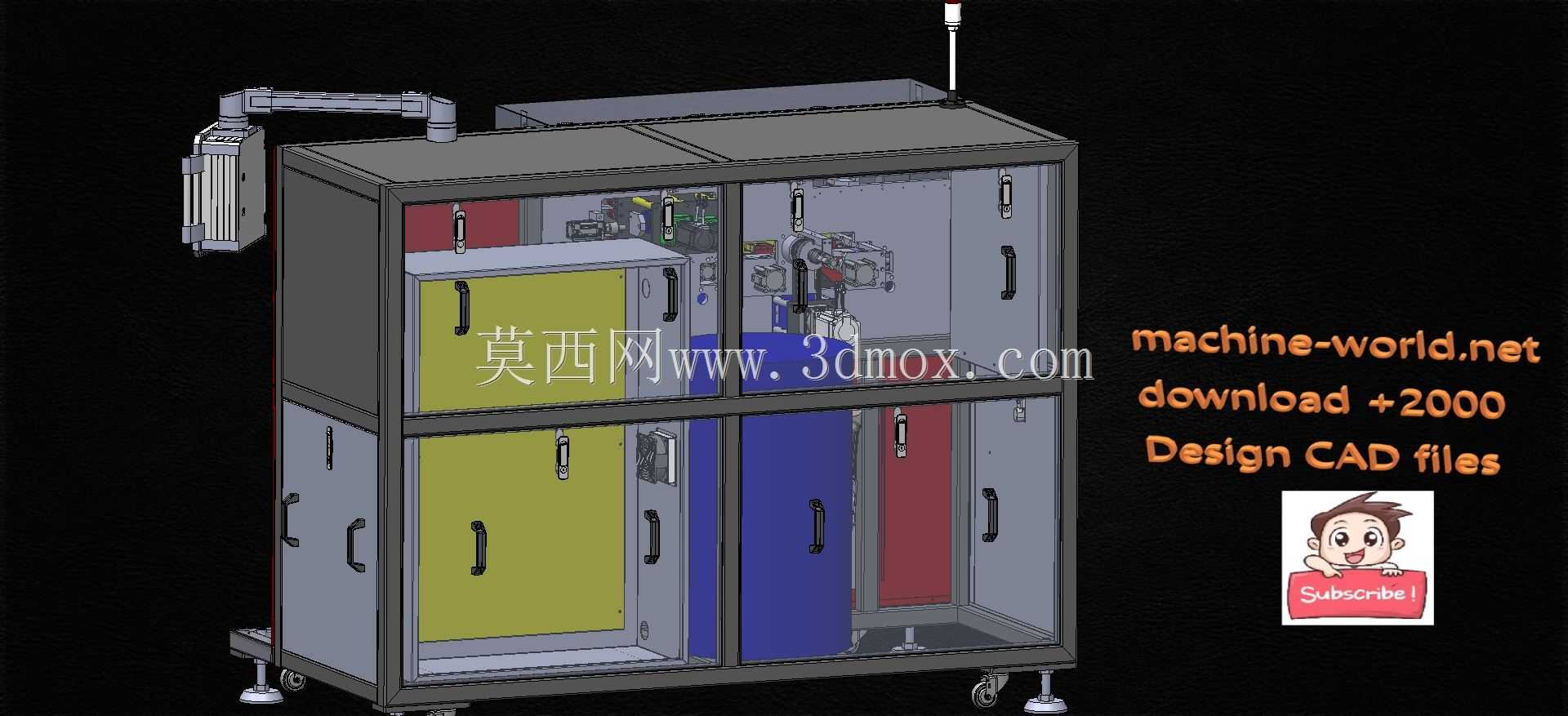

　　避免无关人员误改参数造成批量不良。设备顶部安装了三色状态警示灯，设备正常运行时亮绿灯，待料、参数异常时亮黄灯，设备故障、安全门触发时亮红灯并伴随蜂鸣提示，车间管理人员在较远的位置就能判断设备的运行状态。从设计思路上来说，这款设备没有采用复杂的多轴机器人结构，而是把导管焊接的工序拆解为送料、对齐、缠绕、点焊、出料五个固定工位，用凸轮与伺服配合的直动结构实现工位间的动作传递，相比通用机器人焊接方案，设备的制造成本更低，维护难度更小，针对单一品类的导管加工效率更高，非常适合产品品类固定、批量较大的生产场景。设备的电气元件与气动元件都布置在机架后部的封闭电气仓内，电气仓带散热通风槽，避免车间内的粉尘、焊渣落到元件上造成接触不良，

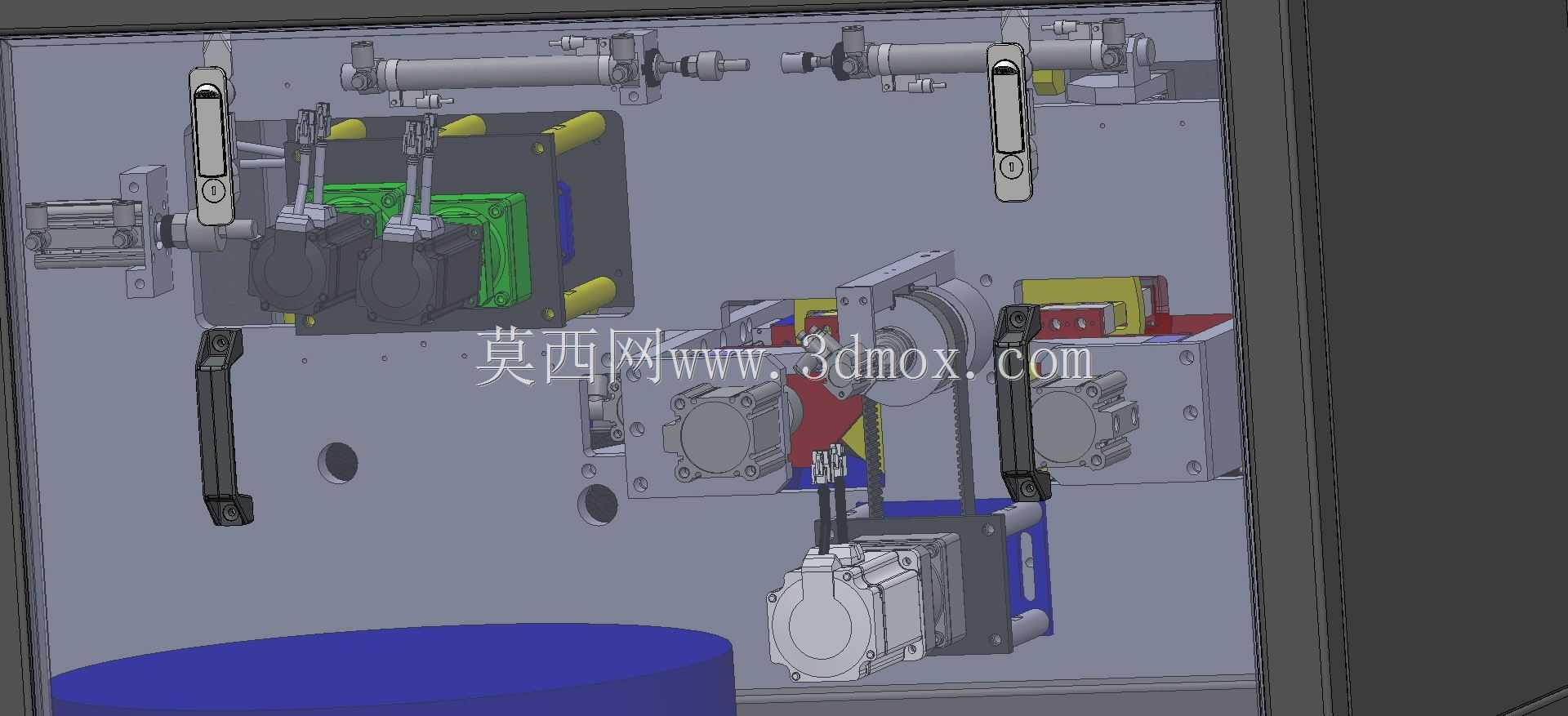

　　日常维护只需要定期打开仓门清理滤网、检查接线端子松紧即可，不需要复杂的校准操作。出料位置配套了简易导料槽，焊接完成的导管会顺着导料槽滑落到设备前端的接料盒里，不需要操作人员手动取件，一个操作人员可以同时照看3到4台同类型设备，进一步降低生产环节的人工成本。在实际生产适配中，这款设备可以对接前端的导管切管设备，也可以单独作为 standalone 工位使用，不需要对现有生产线做大规模改造，对于已经有导管前道加工设备的车间来说，只需要预留出设备放置空间，接通水电就能快速接入生产流程。设备的所有与导管接触的导向轮、夹持块都采用非金属耐磨材质，不会在导管表面留下划痕、压痕，满足医用级导管加工的表面质量要求，焊接位置的焊点平整，没有多余的焊瘤凸起，不需要后续做打磨修边处理，加工完成的工件可以直接进入下一道组装工序。
